Предохранители и реле Toyota Prius XW60 2023-2025

Схемы относятся к указанным годам и вариантам Toyota Prius XW60 2023-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.



В этой статье рассмотрен Toyota Prius пятого поколения (XW60) 2023, 2024 и 2025 годов выпуска. Здесь вы найдете схемы блоков предохранителей Toyota Prius 2023, 2024 и 2025, сведения о расположении блоков предохранителей в автомобиле и информацию о назначении каждого предохранителя.

Схема предохранителей Toyota Prius 2023-2025

Toyota Prius (XW60; 2023-2025)

Блок предохранителей в салоне

Расположение блока предохранителей

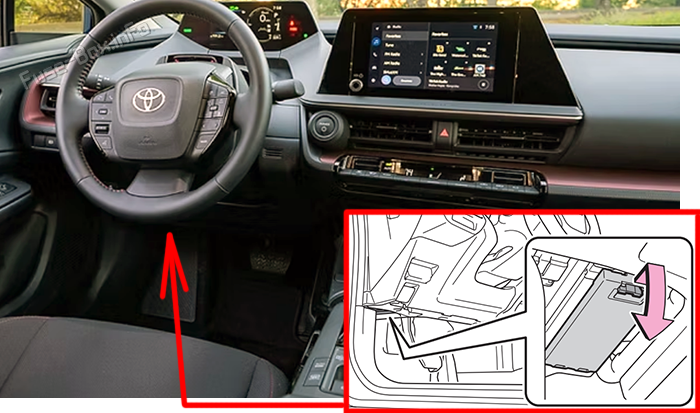

Потяните за язычок и снимите крышку, затем снимите защитную панель.Расположение предохранителей в салоне: Toyota Prius (XW60; 2023-2025)

Схема блока предохранителей

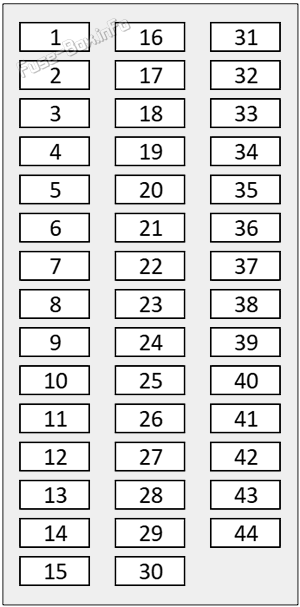

Схема блока предохранителей панели приборов: Toyota Prius (XW60; 2023-2025)

Назначение предохранителей в панели приборов
№НоминалОбозначениеНазначение
F25A+BA NO.2+BA NO.2
F320ADOOR R/RПравая задняя дверь
F420ADOOR R/LЛевая задняя дверь
F510AEXU-B NO.34.3.1 Блок управления двигателем
F610ADOOR BACKДверь багажного отделения
F77.5AOBDДиагностический разъем OBD
F820ADOOR F/RПравая передняя дверь
F920ADOOR F/LЛевая передняя дверь
F1015AD/LСистема центрального замка
F1110AECU-DCC NO.24.3.1 Блок управления двигателем
F125AECU-DCC NO.14.3.1 Блок управления двигателем
F1320ARADIOАудиосистема и радиоприемник
F1410AHAZАварийная световая сигнализация
F1510AFUEL OPN2.11.1 Открывание лючка топливного бака
F167.5ATAILГабаритные огни
F173APANELПодсветка панели приборов
F1810AECU-IGR NO.24.3.1 Блок управления двигателем
F203AEPS-IGRЭлектроусилитель рулевого управления
F2110AECU-IGR NO.14.3.1 Блок управления двигателем
F2210AA/BAG-IGRСистема подушек безопасности
F2310AECU-IGR NO.34.3.1 Блок управления двигателем
F245AECU-B NO.14.3.1 Блок управления двигателем
F2510AECU-B NO.24.3.1 Блок управления двигателем
F2610ASTOPСтоп-сигналы
F275AECU-ACC4.3.1 Блок управления двигателем
F297.5AAM2Система запуска
F305ADCMМодуль передачи данных телематической системы
F3530AAMP NO.1Аудиовизуальная система
F3610AECU-IGR NO.44.3.1 Блок управления двигателем
F375AMETER-IGRКомбинация приборов
F3815AP/OUTLET NO.1Розетка питания / прикуриватель
F395ADOMEПлафоны освещения салона
F417.5AUSB NO.1USB-зарядка
F4210AUSB NO.2USB-зарядка
F4310AS/HTR F/LПодогрев переднего левого сиденья
F4410AS/HTR F/RПодогрев переднего правого сиденья

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

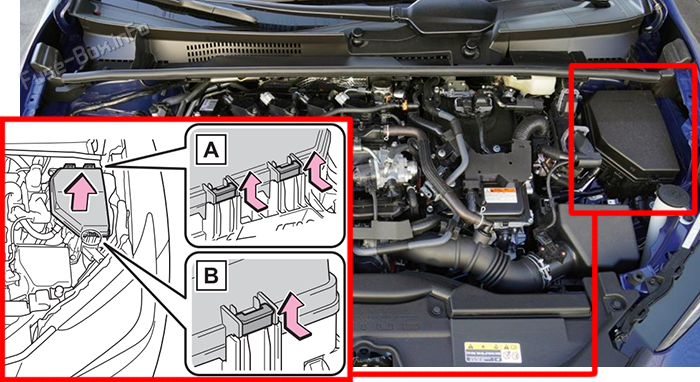

Нажмите на фиксаторы A и B, чтобы полностью освободить защелку, затем поднимите крышку.Расположение предохранителей в моторном отсеке: Toyota Prius (XW60; 2023-2025)

Схема блока предохранителей

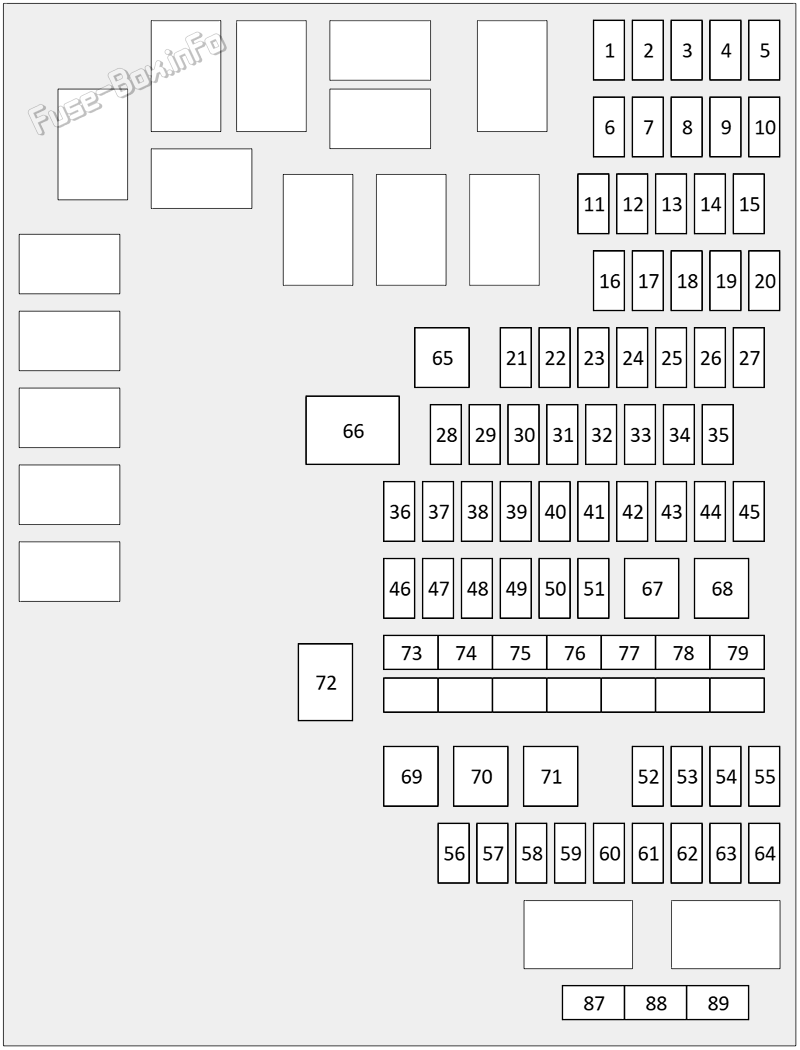

Схема блока предохранителей под капотом: Toyota Prius (XW60; 2023-2025)

Назначение предохранителей в моторном отсеке
№НоминалНазначение
110AHEV: PCU NO.2
210AHEV: PCU NO.1
35ASBW-IGCT
410APM-IGCT
510AIGCT NO.2
610AEFI NO.5
710AEFI NO.3
1115AWASHER
1210AIGN
135AECU-IGP NO.1
1410AECU-IGP NO.3
1610AEFI NO.2
1710AEFI NO.4
1810AHEV: BATT FAN
PHEV: PCU NO.1
195AHEV: INV W/PMP
10APHEV: PCU NO.2
2110AH-LP RH
2425AM20A-FXS двигатель: EFI-MAIN NO.2
10A2ZR-FXE двигатель: EFI-MAIN NO.2
2610AINV W/PMP NO.2
2715AECU-B NO.5
2830AEFI-MAIN NO.1
3010AE-LATCH RL
3110AH-LP LH
3310ASTRG HTR
3410ABATT-S NO.2
355ABATT-S
3630AEFI-MAIN NO.3
3710AECU-B
3810ADMC
3910AE-LATCH RR
4025AIGP-MAIN
415AEFI NO.1
4530AD/C CUT
4620AD-INJ
4730AWIPER
4820AVVT
4910AHORN
5030A2ND BATT
5110AS-HORN
5220AP-CON MTR
5315ADEICER
5415APLUG LOCK
5515AS/HTR RR
5610AAMD2 CHG
587.5AIG-B
5910AP-CON MAIN
605APWC
6730AIGCT-MAIN NO.2
6940AHTR
7030AFAN NO.1
7130AHEV: FAN NO.2
40APHEV: AMD2
72130ADC/DC
7330AIGCT-MAIN NO.1
7440AABS MTR NO.1
7570AEPS
7680AINP STD NO.3
7750AABS NO.1
7840AABS NO.2
7930AABS MAIN
8760AINP STD NO.1
8880AINP STD NO.2
89100AFAN NO.1

Дополнительная информация: Toyota Prius XW60 2023-2025

Предохранители и реле toyota prius xw60 2023 2025: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
