Предохранители и реле Toyota Matrix E130 2003-2009
Схемы относятся к указанным годам и вариантам Toyota Matrix E130 2003-2009. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
В этой статье рассмотрены блоки предохранителей Toyota Matrix первого поколения (E130), выпускавшейся с 2002 по 2008 год. Здесь вы найдете схемы блоков предохранителей Toyota Matrix 2003, 2004, 2005, 2006, 2007 и 2008 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схемы предохранителей Toyota Matrix 2003-2008
Предохранители прикуривателя (розеток питания) в Toyota Matrix - это предохранители №28 "INV" (розетка 115 V AC), №29 "P/POINT" (розетка питания в задней консоли) и №31 "CIG" (розетка питания на панели приборов) в блоке предохранителей салона.
Содержание
Блок предохранителей в салоне

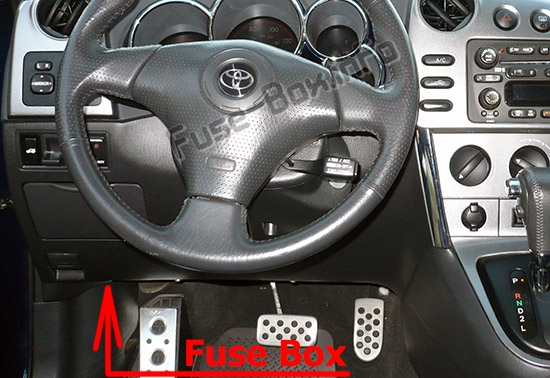

Расположение блока предохранителей
Блок предохранителей расположен под панелью приборов с левой стороны, за крышкой.

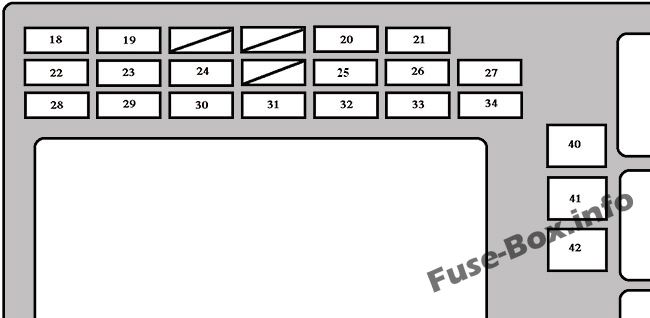

Схема блока предохранителей
| № | Обозначение | Номинал, А | Назначение |
|---|---|---|---|
| 18 | TAIL | 15 | Задние габаритные огни, подсветка номерного знака, панель приборов, подсветка приборов, часы |
| 19 | OBD | 7,5 | Система бортовой диагностики |
| 20 | WIPER | 25 | Стеклоочистители ветрового стекла |
| 21 | AM2 | 15 | Система зарядки, многоточечный впрыск топлива / последовательный многоточечный впрыск топлива, система запуска, система подушек безопасности SRS |
| 22 | STOP | 15 | Стоп-сигналы, дополнительный стоп-сигнал, антиблокировочная тормозная система, система блокировки селектора, многоточечный впрыск топлива / последовательный многоточечный впрыск топлива, круиз-контроль |
| 23 | DOOR | 25 | Система центрального замка, выключатель электролюка |
| 24 | AM1 | 25 | Предохранитель "CIG" |
| 25 | ECU-IG | 10 | Электровентилятор системы охлаждения, антиблокировочная тормозная система, противобуксовочная система, система курсовой устойчивости, система помощи при торможении, система блокировки селектора, система полного привода |
| 26 | RR WIPER | 15 | Стеклоочиститель заднего стекла |
| 27 | A/C | 10 | Система кондиционирования воздуха |
| 28 | INV | 15 | Розетка питания (115 VAC) |
| 29 | P/POINT | 15 | Розетка питания (12 VDC в задней консоли) |
| 30 | ECU-B | 10 | Система дневных ходовых огней |
| 31 | CIG | 15 | Розетка питания на панели приборов или прикуриватель, аудиосистема, часы, электрохромное зеркало заднего вида, система центрального замка |
| 32 | GAUGE | 10 | Комбинация приборов и указатели, система кондиционирования воздуха, система дневных ходовых огней, система зарядки, автоматическое затемнение зеркала заднего вида, электростеклоподъемники, система полного привода, обогрев заднего стекла, фонари заднего хода, индикатор непристегнутого переднего ремня безопасности |
| 33 | WASHER | 15 | Омыватель ветрового стекла, омыватель заднего стекла |
| 34 | M-HTR/ DEF I-UP | 10 | Система управления двигателем |
| 40 | HTR | 40 | Система кондиционирования воздуха |
| 41 | DEF | 30 | Обогрев заднего стекла, предохранитель "ECU-HTR/DEF I-UP" |
| 42 | POWER | 30 | Электростеклоподъемники, электролюк |
Блок предохранителей в моторном отсеке

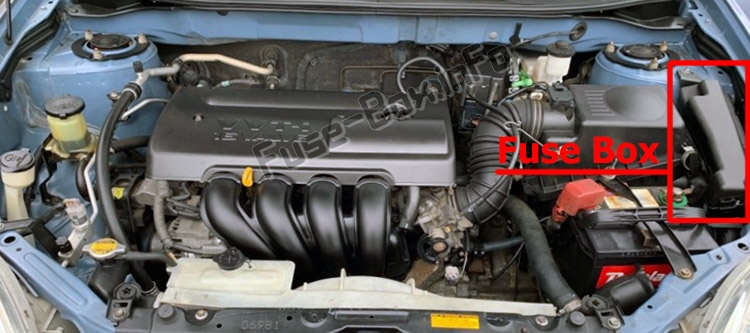

Расположение блока предохранителей
Блок предохранителей расположен в моторном отсеке с левой стороны.

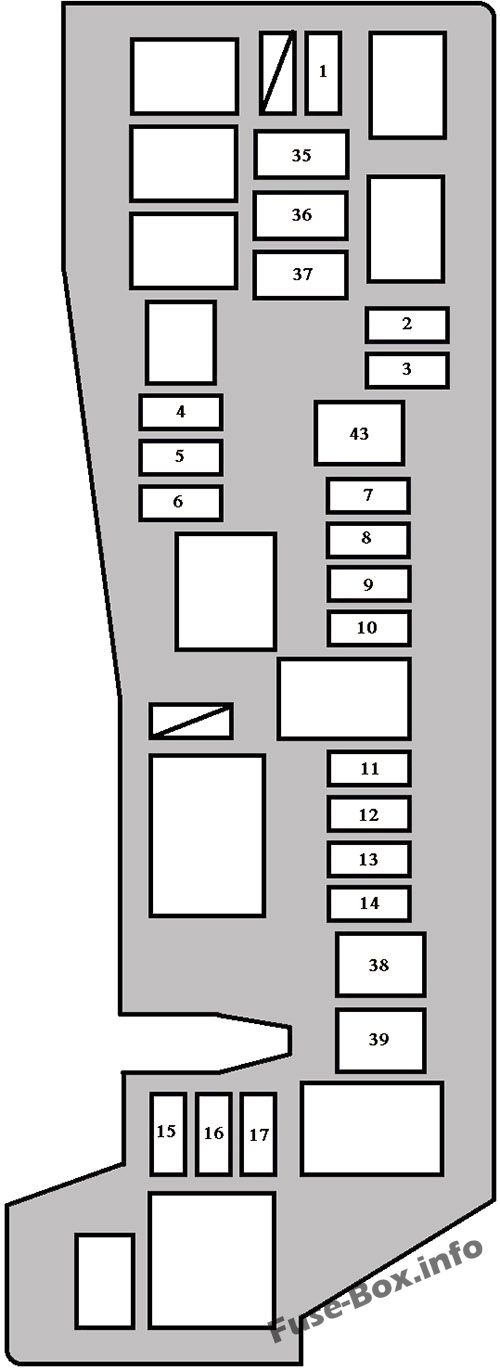

Схема блока предохранителей
| № | Обозначение | Номинал, А | Назначение |
|---|---|---|---|
| 1 | FOG | 15 | Передние противотуманные фары |
| 2 | HEAD LH UPR | 10 | Левая фара (дальний свет) |
| 3 | HEAD RH UPR | 10 | Правая фара (дальний свет), индикатор дальнего света |
| 4 | SPARE | 30 | Резервный предохранитель |
| 5 | SPARE | 15 | Резервный предохранитель |
| 6 | SPARE | 10 | Резервный предохранитель |
| 7 | ETCS | 10 | Электронная система управления дроссельной заслонкой |
| 8 | AMP | 30 | Аудиосистема |
| 9 | MAIN | 30 | Система запуска, предохранитель "AM2" |
| 10 | DOME | 15 | Аудиосистема, часы, индивидуальные лампы освещения, освещение салона, лампа багажного отделения, сигнализация открытой двери, система дистанционного управления |
| 11 | HORN | 10 | Звуковой сигнал |
| 12 | HAZARD | 10 | Аварийная сигнализация, указатели поворота |
| 13 | EFI | 15 | Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива, система снижения токсичности отработавших газов, предохранитель "EFI" |
| 14 | ALT-S | 5 | Система зарядки |
| 15 | HEAD LH LWR | 10 | Левая фара (ближний свет) |
| 16 | HEAD RH LWR | 10 | Правая фара (ближний свет) |
| 17 | EFI2 | 15 | Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива, система снижения токсичности отработавших газов |
| 35 | ABS NO.1 | 30 | Антиблокировочная тормозная система, система курсовой устойчивости, противобуксовочная система, система помощи при торможении |
| 36 | RDI FAN | 30 | Электровентилятор радиатора |
| 37 | ABS NO.2 | 40 (без системы контроля устойчивости транспортного средства) | Антиблокировочная тормозная система |
| 37 | ABS NO.2 | 50 (с системой контроля устойчивости транспортного средства) | Антиблокировочная тормозная система, система курсовой устойчивости, противобуксовочная система, система помощи при торможении |
| 38 | HEAD MAIN | 40 | Предохранители "HEAD LH UPR", "HEAD RH UPR", "HEAD LH LWR" и "HEAD RH LWR" |
| 39 | AIR PUMP | 50 | Система снижения токсичности отработавших газов |
| 43 | ALT | 100 | Система зарядки, предохранители "ABS NO.1", "ABS NO.2", "RDI FAN", "FOG", "HTR", "AM1", "POWER", "DOOR", "ECU-B", "TAIL", "STOP", "P/POINT", "INV" и "OBD" |
