Предохранители и реле Toyota Land Cruiser 70 AU 78/79 (2000-2006)
Схемы относятся к указанным годам и вариантам Toyota Land Cruiser 70 AU 78/79 (2000-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
В этой статье вы найдете схемы блоков предохранителей << Toyota Land Cruiser 78/79 >> (Австралия) 2000, 2001, 2002, 2003, 2004, 2005, 2006, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей Toyota Land Cruiser 70 2000-2006
Содержание

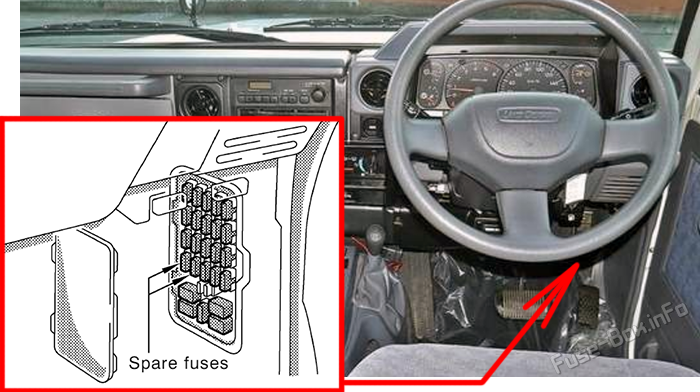

Расположение блока предохранителей
Расположение блока предохранителей
Снимите крышку.

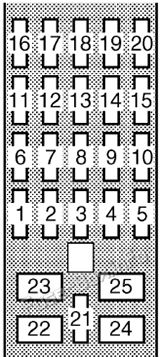

Схема блока предохранителей
Схема блока предохранителей
6.4.2 Назначение предохранителей
| № | Имя | Амп | Описание |
|---|---|---|---|
| 1 | SPARE | 7.5A | Резервный предохранитель |
| 2 | SPARE | 15A | Резервный предохранитель |
| 3 | CHARGE | 7.5A | LPG: не используется |
| IGN | 7.5A | Двигатель 1HD-FTE: система электронного управления топливным насосом | |
| 4 | CIG | 15A | Прикуриватель, часы, радиоприемник |
| 5 | EFI | 15A | LPG: многоточечный впрыск топлива / последовательный многоточечный впрыск топлива |
| ECD | 15A | Двигатель 1HD-FTE: система электронного управления топливным насосом | |
| 6 | A.C | 10A | Система кондиционирования воздуха |
| 7 | TURN | 10A | Указатели поворота |
| 8 | DEFOG | 15A | Не используется |
| 9 | WIPER | 20A | Очистители и омыватели ветрового стекла, задний очиститель и омыватель, фонари заднего хода |
| 10 | ENGINE | 15A | Система зарядки, система контроля выбросов, датчики и приборы, индикаторы и зуммер предупреждения |
| 11 | ST | 30A | Дизельный двигатель: система запуска |
| 12 | STOP | 10A | Стоп-сигналы |
| 13 | DOME | 10A | Освещение салона, освещение багажного отсека, часы, радиоприемник |
| 14 | RADIO | 10A | Дизельный двигатель: не используется |
| 15 | ECU-B | 10A | Дизельные двигатели; 2003-2006: система рециркуляции отработавших газов |
| 16 | TAIL | 20A | Габаритные огни, стояночные огни, подсветка номерного знака, подсветка комбинации приборов |
| 17 | GLOW | 7.5A | Дизельный двигатель: не используется |
| 18 | HAZ-HORN | 15A | Аварийная сигнализация, звуковой сигнал |
| 19 | HEAD (LH) | 10A | Левая фара |
| 20 | HEAD (RH) | 10A | Правая фара |
| 21 | IGN | 7.5A | LPG: многоточечный впрыск топлива / последовательный многоточечный впрыск топлива |
| FUEL-HTR | 15A | Дизельный двигатель: не используется | |
| 22 | DOOR | 30A | Система блокировки дверей |
| 23 | HEATER | 30A | Система кондиционирования воздуха |
| 24 | POWER | 30A | Электростеклоподъемники |
| 25 | DIFF | 30A | Система блокировки дифференциала, система управления полным приводом |
Дополнительная информация: Toyota Land Cruiser 70 AU 78/79 (2000-2006)
Предохранители и реле toyota land cruiser 70 au 78 79 2000 2006: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
