Предохранители и реле Toyota Land Cruiser 70 (AU 76/78/79) 2009-2014

Схемы относятся к указанным годам и вариантам Toyota Land Cruiser 70 (AU 76/78/79) 2009-2014. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.



В этой статье приведены схемы блоков предохранителей Toyota Land Cruiser 70 (AU 76/78/79) 2009, 2010, 2011, 2012, 2013 и 2014 годов. Здесь вы найдете расположение блоков в автомобиле и назначение каждого предохранителя.

Схемы предохранителей Toyota Land Cruiser 70 (AU 76/78/79) 2009-2014

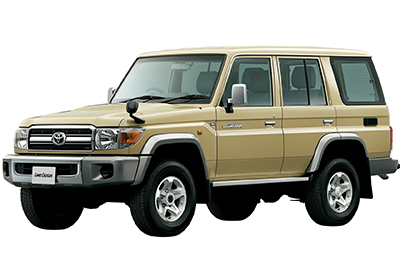

Toyota Land Cruiser 70 (AU 76/78/79; 2009-2014)

Блок предохранителей в салоне

Расположение блока предохранителей

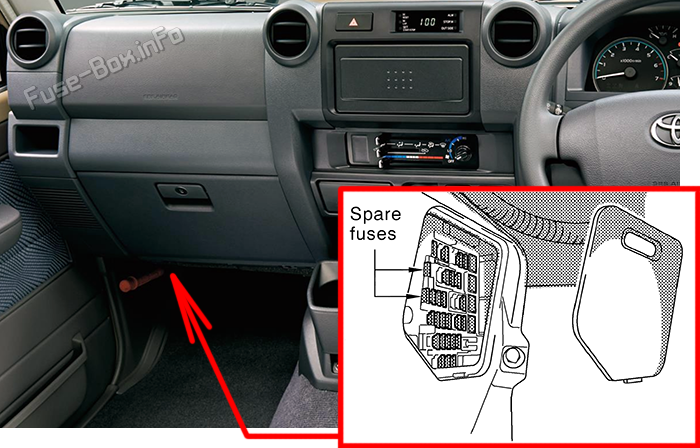

Снимите крышку доступа.Расположение предохранителей в салоне Toyota Land Cruiser 70 (76/78/79; 2009-2014)

Схема блока предохранителей

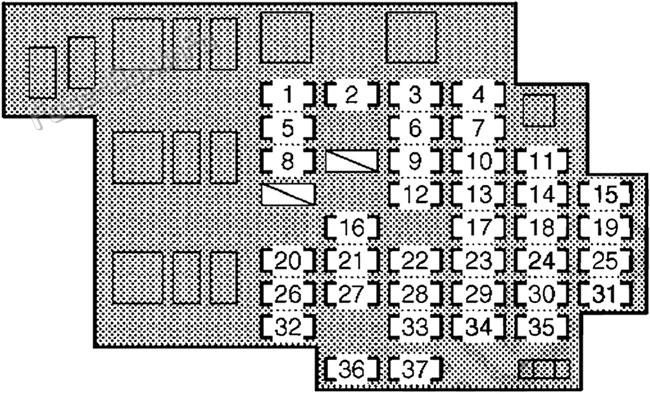

Схема блока предохранителей в салоне Toyota Land Cruiser 70 (76/78/79; 2009-2014)

Назначение предохранителей в блоке под панелью приборов
№ОбозначениеНоминалНазначение
1DIFF30AСистема блокировки дифференциала
2DOOR30AСистема центрального замка / система дистанционного управления замками
3POWER30AЭлектростеклоподъемники
4TRAILER30AОсвещение прицепа, указатели поворота прицепа
5ECU IG15A2009-2012: система электронного впрыска топлива, система зарядки, система предпускового подогрева, система управления полным приводом, стеклоочистители и омыватель, активная антенна, система блокировки дифференциала
2012-2014: система электронного управления топливным насосом, система зарядки, система предпускового подогрева, система управления полным приводом, стеклоочистители и омыватель, активная антенна, система блокировки дифференциала, ABS, система дистанционного управления замками
6WIP20AСтеклоочистители и омыватель ветрового стекла
7CIG15AПрикуриватель
8GAUGE15AФонари заднего хода, система кондиционирования, обогрев заднего стекла, система электронного управления топливным насосом, часы, аварийная сигнализация
9FUEL HTR15AПодогреватель топлива
10ACC7.5AЧасы, аудиосистема, активная антенна
11STOP15AСистема электронного впрыска топлива, стоп-сигналы, дополнительный стоп-сигнал
12DC/DC15AПреобразователь DC/DC
13H/LP HI LH10AНе используется
14TRAILER STOP15AСтоп-сигналы прицепа
15PANEL10AЧасы, аудиосистема, аварийная сигнализация, комбинация приборов, центральный замок, обогрев заднего стекла, антенна, датчики и указатели, система кондиционирования
16DOME №110A2009-2012: комбинация приборов, освещение салона
2012-2014: комбинация приборов, освещение салона, система дистанционного управления замками
17H/LP HI RH10AПравая фара дальнего света, индикаторы и предупреждающие лампы
18OBD27.5AДиагностический разъем OBD II
19TAIL10AГабаритные огни, задние фонари, подсветка номерного знака, система электронного управления топливным насосом, освещение прицепа
20FR FOG15AПередние противотуманные фары, датчики и указатели
21ECU-B10AСистема электронного впрыска топлива, часы, активная антенна
22INJ10AСистема электронного управления топливным насосом
23H/LP LO LH10AЛевая фара ближнего света
24STOP30AВсе цепи предохранителей STOP и TRAILER STOP
25DOME №210AОсвещение салона
26RR FOG15AНе используется
27RADIO15AАудиосистема
28IGN10AСистема электронного управления топливным насосом, система SRS
29H/LP LO RH10AПравая фара ближнего света
30DEFOG20AСистема электронного управления топливным насосом, обогрев заднего стекла
31EFI №210AСистема электронного управления топливным насосом
32A/C10AСистема кондиционирования
33MET10AКомбинация приборов
34ST7.5AСистема электронного впрыска топлива, система запуска, система предпускового подогрева
35BLACK7.5AНе используется
36SPARE10AЗапасной предохранитель
37SPARE20AЗапасной предохранитель

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

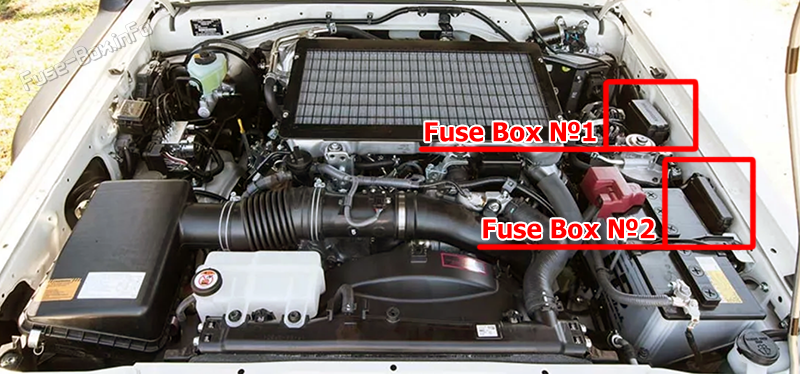

Расположение предохранителей в моторном отсеке Toyota Land Cruiser 70 (76/78/79; 2009-2014)

Схема блока предохранителей №1

Схема блока предохранителей №1 в моторном отсеке Toyota Land Cruiser 70 (76/78/79; 2009-2014)

Назначение предохранителей в блоке №1
№ОбозначениеНоминалНазначение
1HTR50AСистема кондиционирования
2ALT140AВсе цепи предохранителей GLOW1, GLOW2, HEAD, MAIN1, MAIN2, AM2, HORN, EFI MAIN, EFI MAIN2, TURN&HAZ, ALT-S, H/LP LO RH, H/LP LO LH, TRAILER, H/LP HI RH, TAIL, PANEL, FR FOG, DOME, ECU-B, RADIO и DOOR
3GLOW180AСистема предпускового подогрева
4GLOW280AСистема предпускового подогрева
5AM1 №250A2009-2012: все цепи предохранителей ECU IG, GAUGE и WIP
2012-2014: все цепи предохранителей ECU IG, GAUGE и WIP, передние противотуманные фары, задние противотуманные фары
6AM130AПрикуриватель, система запуска, все цепи предохранителей ST и ACC
7AM1 №350AПрикуриватель, все цепи предохранителя ACC
8ALT MAIN50AСтоп-сигналы, система кондиционирования, диагностический разъем OBD II, аудиосистема

Схема блока предохранителей №2

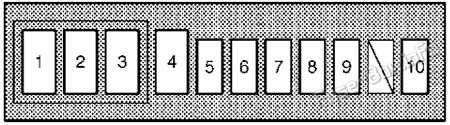

Схема блока предохранителей №2 в моторном отсеке Toyota Land Cruiser 70 (76/78/79; 2009-2014)

Назначение предохранителей в блоке №2
№ОбозначениеНоминалНазначение
1HEAD50AПравая и левая фары ближнего света, правая и левая фары дальнего света
2MAIN250A2009-2012: аудиосистема, все цепи предохранителей ECU-B, DOME №1, DOME №2 и DOOR
ABS MTR50A2012-2014: ABS
3MAIN150A2009-2012: габаритные огни, передние противотуманные фары, задние противотуманные фары, все цепи предохранителя PANEL
2012-2014: габаритные огни, все цепи предохранителя PANEL, прицеп, аудиосистема, все цепи предохранителей ECU-B, DOME №1 и DOOR
4AM250AВсе цепи предохранителей MET, IGN и INJ
5HORN10AЗвуковой сигнал
6EFI MAIN15AСистема электронного управления топливным насосом
7EFI MAIN215AСистема электронного управления топливным насосом
8TURN&HAZ15AУказатели поворота, задние фонари, контрольные лампы, аварийная сигнализация, освещение прицепа
9ABS SOL30A2012-2014: ABS
10ALT-S7.5AСистема зарядки
