Предохранители и реле Toyota Highlander (XU70; 2020-2026)

Схемы относятся к указанным годам и вариантам Toyota Highlander (XU70; 2020-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

В этой статье рассмотрены Toyota Highlander и Toyota Highlander Hybrid четвертого поколения (XU70), выпускавшиеся с 2020 по 2026 год. Здесь вы найдете схемы блоков предохранителей для Toyota Highlander 2020, 2021, 2022, 2023, 2024, 2025 и 2026, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Предохранители Toyota Highlander (XU70; 2020-2026)

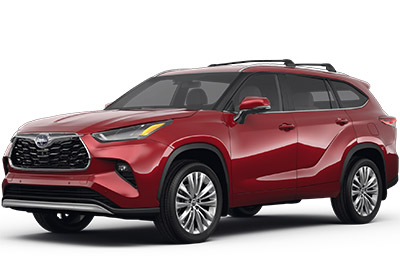

Toyota Highlander (XU70; 2020-2026)

Содержание

Блок предохранителей в салоне

Расположение блока предохранителей

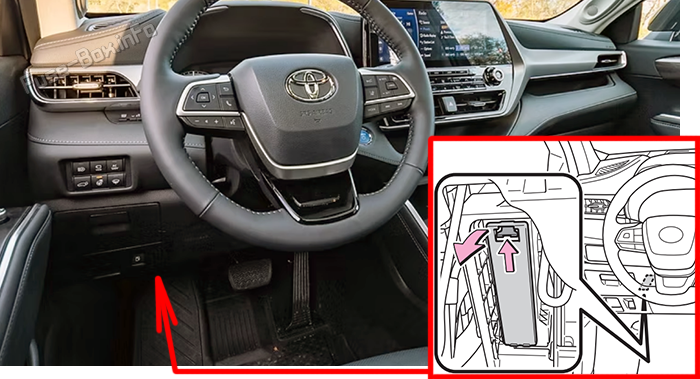

Потяните за язычок и снимите крышку. Расположение предохранителей в салоне: Toyota Highlander (XU70; 2020-2026)

Схема блока предохранителей

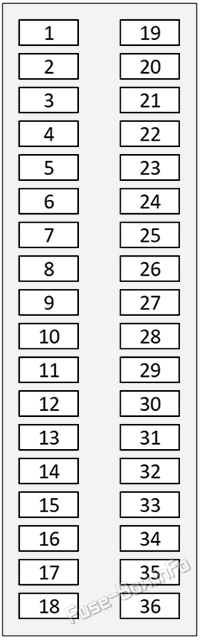

Схема блока предохранителей панели приборов: Toyota Highlander (XU70; 2020-2026)

Назначение предохранителей в панели приборов

№	Номинал	Обозначение	Описание
1	7.5A	FOG RR	Задние противотуманные огни
2	10A	ECU-B NO.2	4.3.1 Система управления двигателем
3	7.5A	OBD	Бортовая диагностика
4	5A	ECU-B NO.1	4.3.1 Система управления двигателем
5	7.5A	DOME	Салонное освещение
6	15A	D/L	Система центрального замка
7	10A	DOOR BACK	DOOR BACK
8	7.5A	STOP	Стоп-сигналы
10	7.5A	AM2	Система стартера
11	10A	ECU-DCC NO.2	4.3.1 Система управления двигателем
12	10A	HAZ	Аварийная сигнализация
13	5A	ECU-DCC NO.1	4.3.1 Система управления двигателем
14	5A	PANEL	Подсветка панели приборов
15	15A	RADIO	Радио- и аудиосистема
16	10A	TAIL	Габаритные огни
17	20A	DOOR R/R	Задняя правая дверь
18	20A	DOOR F/R	Правая передняя дверь
19	7.5A	S-HORN	Противоугонная система / звуковой сигнал
20	20A	DOOR F/L	Передняя левая дверь
21	10A	STRG LOCK	6.11.9 Блокировка рулевого управления
22	15A	P/OUTLET NO. 1	Прикуриватель / розетка питания
23	7.5A	DCM	Модуль передачи данных (телематическая система)
25	5A	ECU-ACC	4.3.1 Система управления двигателем
26	20A	WASHER	Омыватель стекол
27	7.5A	ECU-IG1 NO.3	4.3.1 Система управления двигателем
28	10A	WIPER RR	Задний стеклоочиститель
29	5A	EPS-IG1	Электроусилитель рулевого управления
30	10A	ECU-IG1 NO.4	4.3.1 Система управления двигателем
31	10A	A/BAG-IG2	Подушки безопасности
32	7.5A	BKUP LP	Фонари заднего хода
33	5A	METER-IG2	Комбинация приборов
34	7.5A	ECU-IG1 NO.2	4.3.1 Система управления двигателем
35	5A	ECU-IG2 NO.3	4.3.1 Система управления двигателем
36	5A	ECU-IG1 NO.1	4.3.1 Система управления двигателем

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

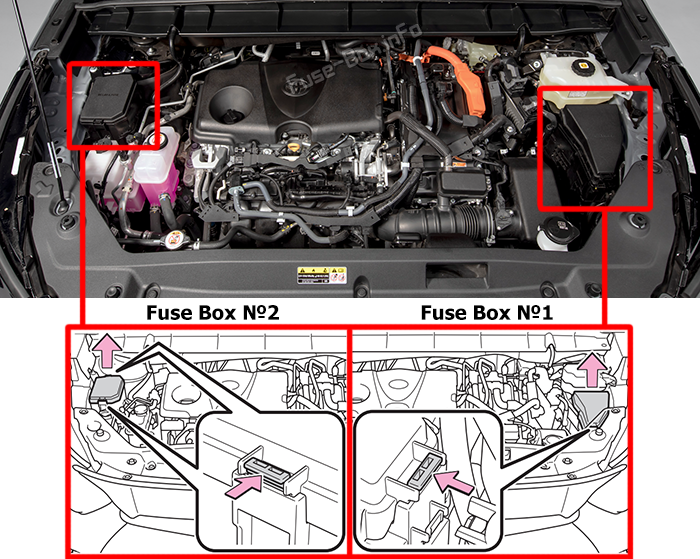

Потяните за язычок и снимите крышку. Расположение предохранителей в моторном отсеке: Toyota Highlander (XU70; 2020-2026)

Схемы блоков предохранителей

Блок предохранителей №1 (негибридная версия)

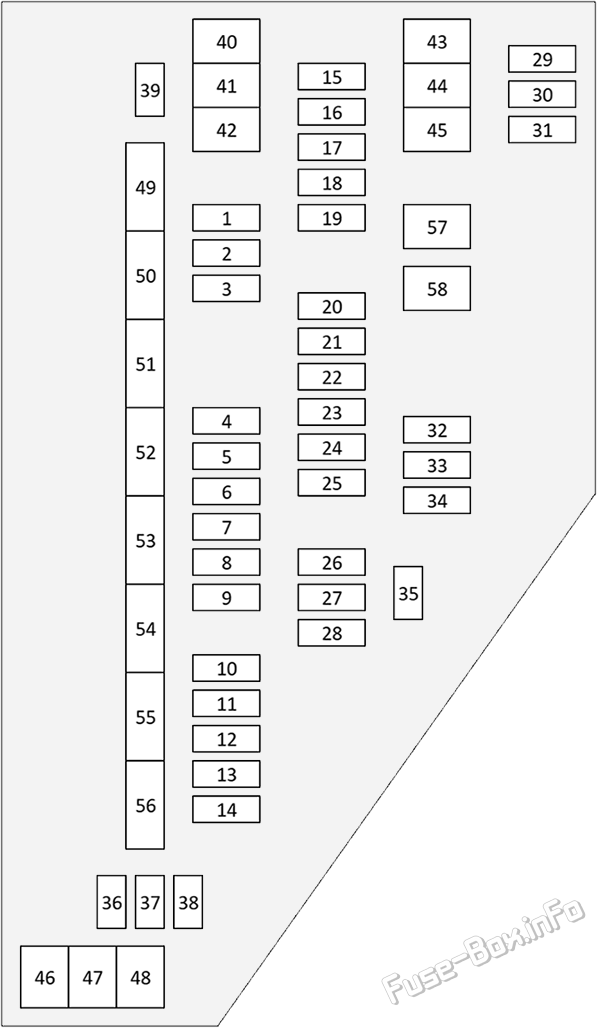

Схема блока предохранителей №1 под капотом: Toyota Highlander (XU70; 2020-2026)

6.4.2 Назначение предохранителей в блоке №1 моторного отсека

№	Номинал	Обозначение	Описание
1	7.5A	EFI NO.1	Многопортовая система впрыска топлива
2	30A	EFI MAIN NO.3	Многопортовая система впрыска топлива
3	25A	D/C CUT	D/C CUT
4	10A	FOG FR	Передние противотуманные огни
5	10A	MIR HTR	Обогрев зеркал
6	7.5A	USB NO.1	USB-зарядное устройство
7	10A	DRL	Дневные ходовые огни
8	15A	DEICER	Обогрев зоны стеклоочистителей
9	15A	INV	INV (LHD)
9	20A	SHADE	SHADE (RHD)
10	30A	4WD	Система полного привода
11	15A	S/HTR F/R	Подогрев сиденья
12	30A	AMP NO.1	Аудиовизуальная система
13	10A	FUEL OPN	2.11.1 Лючок топливного бака
14	15A	S/HTR F/L	Подогрев переднего сиденья
15	15A	H-LP RH	Правая фара
16	20A	RADIO NO.2	Радио- и аудиосистема
17	7.5A	BATT-S NO.1	Система зарядки и аккумуляторной батареи
18	10A	INJ	3.2.3.3 Топливные инжекторы
19	7.5A	BATT-S NO.2	Система зарядки и аккумуляторной батареи
20	30A	EFT MAIN NO.1	EFT MAIN NO.1
21	25A	IG2-MAIN	Защита нескольких цепей
23	10A	HORN	Рог
25	30A	EFI-MAIN NO.2	Многопортовая система впрыска топлива
26	20A	EDU NO.1	Система ограничения выбросов
27	20A	EDU NO.2	Система ограничения выбросов
28	20A	EFI-B NO.2	Многопортовая система впрыска топлива
29	7.5A	EFI NO.1	Многопортовая система впрыска топлива
30	7.5A	ECU-IG2 NO.1	4.3.1 Система управления двигателем
31	7.5A	ECU-IG2 NO.2	4.3.1 Система управления двигателем
32	30A	TOWING-B	Огни прицепов
33	15A	H-LP LH	Левая фара
35	10A	BBC NO.4	Остановить & запуск системы
36	7.5A	A/C W/PMP	Система кондиционирования
37	7.5A	USB NO.2	USB-зарядное устройство
38	15A	P/OUTLET NO.2	Прикуриватель / розетка питания
39	20A	EFI-B NO. 1	Многопортовая система впрыска топлива
40	50A	ABS NO.1	Антиблокировочная тормозная система
41	30A	WIPER	Стеклоочистители
42	50A	ABS NO.2	Антиблокировочная тормозная система
43	50A	BBC NO.1	Остановить & запуск системы
44	30A	ST NO.1	Система стартера
45	50A	BBC NO.2	Остановить & запуск системы
46	30A	DEF	Обогрев заднего стекла
48	40A	A/C RR	Задняя система кондиционирования
49	60A	R/B NO.1	R/B NO.1
50	80A	EPS	Электроусилитель рулевого управления
51	180A	ALT	Система зарядки и аккумуляторной батареи
52	120A	J/B	Монтажный блок
53	120A	R/B NO.2	R/B NO.2
54	100A	FAN NO.1	Вентилятор электрического охлаждения
55	50A	HTR	Система кондиционирования воздуха
56	30A	DEF	Обогрев заднего стекла
57	50A	D INJ	D INJ
58	50A	BBC NO.3	Остановить & запуск системы

Блок предохранителей №1 (гибрид)

Схема блока предохранителей №1 под капотом: Toyota Highlander Hybrid (XU70; 2020-2026)

6.4.2 Назначение предохранителей в блоке №1 моторного отсека (гибрид)

№	Номинал	Обозначение	Описание
1	7.5A	EFI NO.1	Многопортовая система впрыска топлива
2	20A	EFI-MAIN NO.1	Многопортовая система впрыска топлива
3	25A	D/C CUT	D/C CUT
4	10A	FOG FR	Передние противотуманные огни
5	10A	MIR HTR	Обогрев зеркал
6	7.5A	USB NO.1	USB-зарядное устройство
7	10A	DRL	Дневные ходовые огни
9	20A	SHADE	SHADE
11	15A	S/HTR F/R	Подогрев сиденья
12	30A	AMP NO.1	Аудиовизуальная система
13	10A	FUEL OPN	2.11.1 Лючок топливного бака
14	15A	S/HTR F/L	Подогрев переднего сиденья
15	15A	H-LP RH	Правая фара
16	20A	RADIO NO.2	Радио- и аудиосистема
17	7.5A	ABS NO.3	Антиблокировочная тормозная система
18	10A	OIL PMP	OIL PMP
19	15A	INV W/PMP	INV W/PMP
20	30A	EFI-MAIN NO.3	Многопортовая система впрыска топлива
21	25A	IG2-MAIN	Защита нескольких цепей
23	10A	HORN	Звуковой сигнал
24	20A	EFI-MAIN NO.2	Многопортовая система впрыска топлива
25	20A	VVT	VVT
26	10A	EFI NO.4	Многопортовая система впрыска топлива
27	7.5A	FAN NO.2	Вентилятор электрического охлаждения
28	10A	EFI NO.5	Многопортовая система впрыска топлива
29	10A	INJ	3.2.3.3 Топливные инжекторы
30	10A	ECU-IG2 NO.1	4.3.1 Система управления двигателем
31	7.5A	ECU-IG2 NO.2	4.3.1 Система управления двигателем
32	30A	TOWING-B	Огни прицепов
33	15A	H-LP LH	Левая фара
34	20A	EDU	Система ограничения выбросов
36	7.5A	A/C	Система кондиционирования
37	7.5A	USB NO.2	USB-зарядное устройство
38	15A	P/OUTLET NO.2	Прикуриватель / розетка питания
40	50A	ABS NO. 1	Антиблокировочная тормозная система
41	30A	WIPER	Стеклоочистители
42	50A	ABS NO.2	Антиблокировочная тормозная система
43	30A	PBD	Задняя дверь с питанием
44	30A	ABS-MAIN	Антиблокировочная тормозная система
45	50A	ABS MTR NO.1	Антиблокировочная тормозная система
46	30A	DEF	Обогрев заднего стекла
48	40A	A/C RR	Задняя система кондиционирования
49	50A	J/B-B	Монтажный блок
50	60A	R/B NO. 1	R/B NO. 1
51	80A	EPS	Электроусилитель рулевого управления
52	150A	DC/DC	Преобразователь DC/DC
53	120A	J/B	Монтажный блок
54	120A	R/B NO.2	R/B NO.2
55	100A	FAN NO. 1	Вентилятор электрического охлаждения
56	50A	HTR	Система кондиционирования воздуха

Блок предохранителей №2 (гибрид)

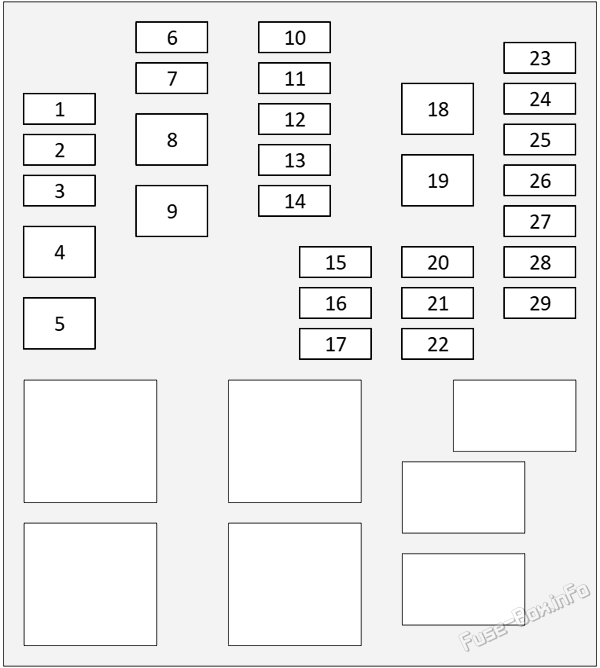

Схема блока предохранителей №2 под капотом: Toyota Highlander Hybrid (XU70; 2020-2026)

6.4.2 Назначение предохранителей в блоке №2 моторного отсека

№	Номинал	Описание
F3	20A	SHADE
F4	50A	HWD NO.2
F5	50A	PTC HTR NO.2
F6	30A	TOWING-ALT
F8	50A	HWD NO.1
F9	50A	PTC HTR NO. 1
F10	10A	STRG HTR
F11	10A	WSH NZL HTR
F12	15A	S/HTR R/L
F13	15A	S/HTR R/R
F19	30A	PBD
F23	30A	BBC NO.4
F25	7.5A	EFI NO.5
F27	7.5A	EFI NO.6
F29	7.5A	FAN NO.2

Блок предохранителей в багажном отсеке

Расположение блока предохранителей

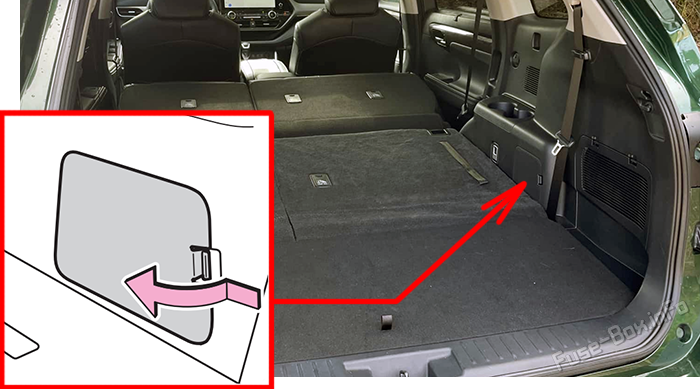

Только для гибридной версии: отожмите фиксаторы и снимите крышку. Расположение предохранителей в багажном отсеке: Toyota Highlander (XU70; 2020-2026)

Схема блока предохранителей

Схема блока предохранителей в багажном отсеке: Toyota Highlander (XU70; 2020-2026)

Назначение предохранителей в багажном отсеке

№	Номинал	Обозначение	Описание
1	30A	IGCT-IG	Система кондиционирования, круиз-контроль, гибридная система, управление трансмиссией
2	10A	IGCT NO.1	Круиз-контроль, адаптивный круиз-контроль, гибридная система, управление трансмиссией
3	10A	IGCT NO.2	Система кондиционирования, круиз-контроль, гибридная система, управление трансмиссией
4	10A	IGCT NO.3	Круиз-контроль, адаптивный круиз-контроль, гибридная система, управление трансмиссией
5	10A	PCU	Круиз-контроль, адаптивный круиз-контроль, гибридная система, управление трансмиссией
6	7.5A	MG	Система управления движением, гибридная система, управление трансмиссией
7	15A	BATT FAN NO.1	Система управления движением, гибридная система, управление трансмиссией
8	7.5A	BATT-S	Система кондиционирования, круиз-контроль, гибридная система, управление трансмиссией
9	7.5A	ECU-B NO.3	Система кондиционирования, автоматическое освещение, автоматическое отключение света, электропривод двери багажника, комбинация приборов, центральный замок, передние противотуманные фары, передние габаритные огни, фары, омыватели фар, светотехника, иммобилайзер, салонное освещение, панорамная крыша, электропривод задней двери, электропривод сиденья, электростеклоподъемники, задняя противотуманная фара, задние габаритные огни, наружные зеркала с электроприводом, предупреждение о непристегнутых ремнях, сдвижной люк, система Smart Key, пуск, блокировка рулевого управления, подсветка, предупреждение о ключе, предупреждение о незакрытых дверях
10	15A	BATT FAN NO.2	Система управления движением, гибридная система, управление трансмиссией
11	15A	D/L NO.2	Управление центральным замком
12	180A	MAIN	Источник питания
