Предохранители и реле Toyota Highlander (XU50; 2014-2019)

Схемы относятся к указанным годам и вариантам Toyota Highlander (XU50; 2014-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

В этой статье рассмотрены Toyota Highlander и Highlander Hybrid (XU50) третьего поколения 2014-2019 годов выпуска. Здесь вы найдете схемы блоков предохранителей Toyota Highlander 2014, 2015, 2016, 2017, 2018 и 2019 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Предохранители Toyota Highlander (XU50; 2014-2019)

Содержание

Блок предохранителей в салоне

Расположение блока предохранителей

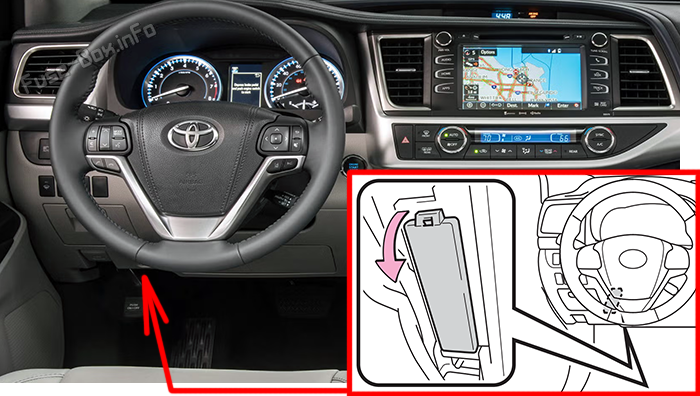

Потяните за крышку и снимите ее. Расположение предохранителей в салоне: Toyota Highlander (XU50; 2014-2019)

Схема блока предохранителей

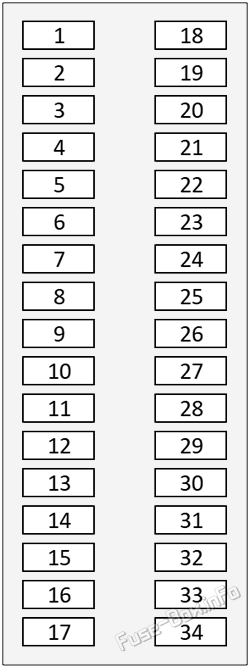

Схема блока предохранителей панели приборов: Toyota Highlander (2014-2019)

Назначение предохранителей в панели приборов

№	Номинал	Обозначение	Назначение
1	5A	PANEL	Освещение панели приборов
2	10A	TAIL	Габаритные огни
3	5A	ECU-ACC	Электронный блок управления двигателем
4	5A	SFT LOCK-ACC	Система блокировки селектора АКП
5	15A	P/OUTLET NO.1	Розетка питания
6	7.5A	A/BAG-IG	Подушки безопасности
7	7.5A	IG2	Несколько цепей
8	5A	METER	Комбинация приборов
9	20A	P/W R/L	Задний левый электростеклоподъемник
10	20A	P/W F/L	Передний левый электростеклоподъемник
11	20A	P/W F/R	Передний правый электростеклоподъемник
12	20A	P/W R/R	Задний правый электростеклоподъемник
13	5A	AM1	Система стартера
14	30A	S/ROOF	Люк
15	7.5A	OBD	Бортовая диагностика
16	10A	DOOR BACK	DOOR BACK
17	5A	A/C	Система кондиционирования
18	5A	DSS-IG	DSS-IG
19	10A	IG1 NO.3	Несколько цепей
20	7.5A	IG1 NO.2	Несколько цепей
21	5A	IG1 NO.1	Несколько цепей
22	10A	BKUP LP	Резервные огни
23	5A	EPS-IG	Электроусилитель рулевого управления
24	10A	ECU-IG	Электронный блок управления двигателем
25	15A	P/OUTLET NO.2	Розетка питания
26	10A	WASHER	Омыватель стекол
27	10A	WIPER RR	Задний стеклоочиститель
28	30A	WIPER FR	Передний стеклоочиститель
29	7.5A	AM2	Система стартера
30	15A	STRG LOCK	6.11.9 Замок рулевого управления
31	15A	HAZ	Аварийная сигнализация
32	10A	DOME	Плафоны освещения салона
33	5A	MPX-B NO.3	MPX-B NO.3
34	25A	D/L	Система центрального замка

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

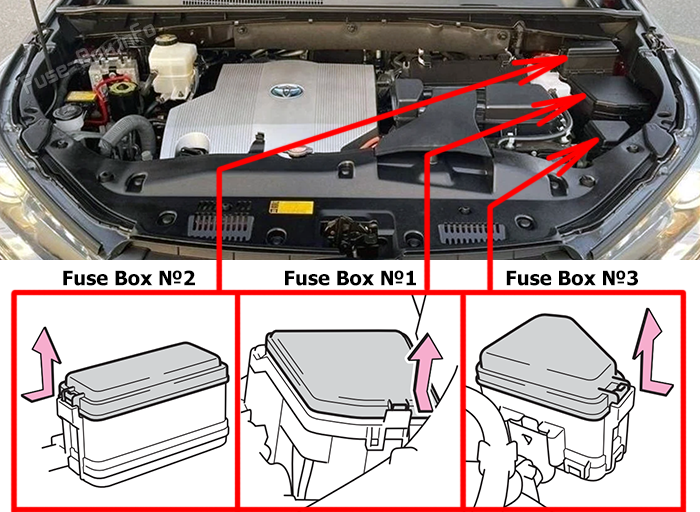

Потяните за крышку и снимите ее. Расположение предохранителей в моторном отсеке: Toyota Highlander (XU50; 2014-2019)

Схемы блоков предохранителей

Блок предохранителей №1

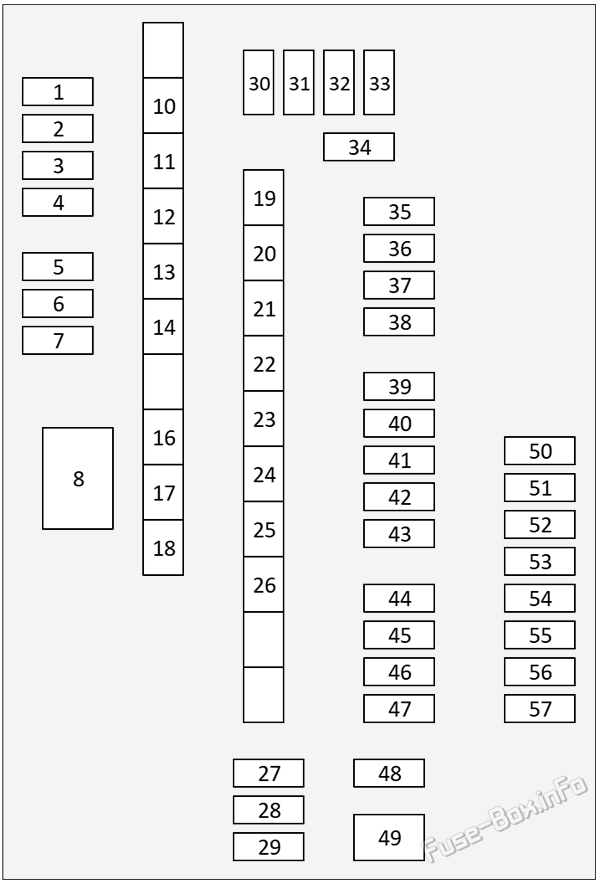

Схема блока предохранителей №1 в моторном отсеке: Toyota Highlander (2014-2019)

Назначение предохранителей в блоке №1 моторного отсека

№	Номинал	Обозначение	Назначение
1	7.5A	P/OUTLET NO.4	Розетка питания
2	15A	MIR HTR	Обогрев наружных зеркал
3	25A	SHADE	SHADE
4	10A	STOP	Стоп-сигналы
5	7.5A	FOG RR	Задние противотуманные огни
6	20A	INV	Розетка питания (инвертор DC/AC)
7	7.5A	P/OUTLET NO.3	Розетка питания
8	80A	FAN NO.1	2GR-FE, 1AR-FE: электровентилятор системы охлаждения
	100A	J/B-ALT	2GR-FKS: J/B-ALT
	50A	FAN NO.1	Гибрид: вентилятор охлаждения электрических компонентов
10	30A	PBD	Электропривод двери багажника
11	40A	A/C RR	Задний контур кондиционера
12	30A	PTC HTR NO.3	Дополнительный электрический отопитель
13	30A	PTC HTR NO.2	Дополнительный электрический отопитель
14	50A	IG1 NO.4	Несколько цепей
16	50A	PTC HTR NO.1	Дополнительный электрический отопитель
17	80A	FAN	Вентилятор электрического охлаждения
17	50A	FAN NO.2	Гибрид: вентилятор охлаждения электрических компонентов
18	50A	HTR	Система отопления и кондиционирования
19	140A	ALT	Система зарядки
19	150A	DC/DC	Гибрид: преобразователь DC/DC 400 В
20	30A	ABS NO.2	Антиблокировочная тормозная система
21	30A	ST	2GR-FE, 1AR-FE: система пуска
		ST NO.2	2GR-FKS с системой остановки и запуска: стартер
		R/B NO.3	Гибрид: R/B NO.3
22	40A	BBC	Система остановки и запуска
23	40A	J/B-B	Монтажный блок
24	50A	ABS MTR NO.2	Гибрид: антиблокировочная тормозная система
25	50A	ABS NO.1	Антиблокировочная тормозная система
26	80A	EPS	Электроусилитель рулевого управления
28	5A	MPX-B NO.1	MPX-B NO.1
29	15A	RADIO	Радио- и аудиосистема
30	7.5A	IDLE UP	IDLE UP
31	10A	FUEL PMP	2GR-FE / гибридная версия: топливный насос
	10A	A/F HTR NO.2	1AR-FE: датчик состава смеси
	10A	EFI NO.4	2GR-FKS: многоточечный впрыск топлива
32	10A	EFI NO.3	Многоточечный впрыск топлива
33	10A	EFI NO.1	Многоточечный впрыск топлива
34	7.5A	WIPER-S	Стеклоочистители
35	10A	A/C W/PMP	Система кондиционирования
35	15A	BATT FAN	Гибрид: вентилятор охлаждения тяговой батареи
36	20A	AMP NO.2	2GR-FE, 1AR-FE, 2GR-FKS (без системы остановки и запуска): аудиосистема
	30A	BBC NO.2	2GR-FKS с системой остановки и запуска: система остановки и запуска
	20A	EFI MAIN NO.2	Гибрид: многоточечный впрыск топлива
37	20A	AMP NO.1	2GR-FE, 1AR-FE, 2GR-FKS (без системы остановки и запуска): аудиосистема
	30A	BBC NO.3	2GR-FKS с системой остановки и запуска: система остановки и запуска
	20A	EDU	Гибрид: система снижения токсичности отработавших газов
38	5A	MAYDAY	Модуль передачи данных (телематическая система)
39	5A	MPX-B NO.2	MPX-B NO.2
39	30A	R/B NO.2	Гибрид: R/B NO.2
40	5A	ODS	Система классификации пассажира переднего сиденья
41	20A	FUEL PMP	Топливный насос
41	10A	A/C W/PMP	Гибрид: система кондиционирования
42	20A	EDU	Система снижения токсичности отработавших газов
42	10A	OIL PMP	Гибрид: масляный насос
43	10A	ETCS	3.3.1 Электронная система управления дроссельной заслонкой
44	7.5A	ALT-S	Система зарядки
44	10A	ABS-MAIN NO.3	Гибрид: антиблокировочная тормозная система
45	30A	TOWING	Освещение прицепа
46	7.5A	S-HORN	Охранная сигнализация / противоугонная система
46	10A	FUEL OPN	Гибрид: привод лючка топливного бака
47	10A	HORN	Звуковой сигнал
48	Перемычка	SHORT	SHORT
49	30A	ST	2GR-FKS без системы остановки и запуска: система пуска
49	40A	ST	2GR-FKS с системой остановки и запуска: стартер
50	10A	H-LP LO LH	Левая фара ближнего света
51	10A	H-LP LO RH	Правая фара ближнего света
52	25A	IG2-MAIN	Несколько цепей
53	10A	IG2-EFI	Многоточечный впрыск топлива
54	15A	INJ	2014-2016: INJ
54	10A	INJ	2017-2019: INJ
55	20A	A/F HTR	Датчик состава смеси
56	30A	EFI-MAIN	Многоточечный впрыск топлива
57	10A	EFI NO.2	Многоточечный впрыск топлива

Блок предохранителей №2

Схема блока предохранителей №2 в моторном отсеке: Toyota Highlander (2014-2019)

Назначение предохранителей в блоке №2 моторного отсека

№	Номинал	Обозначение	Назначение
2	7.5A	HORN	Гибрид: звуковой сигнал
3	20A	AMP NO.2	Гибрид: аудиосистема
4	20A	AMP NO.1	Гибрид: аудиосистема
5	10A	STRG HTR	Подогрев рулевого колеса
6	15A	S/HTR RR	Обогрев заднего сиденья
7	15A	S/HTR F/L	Обогрев передних сидений
8	15A	S/HTR F/R	Обогрев переднего правого сиденья

Блок предохранителей №3 (только для гибридной версии)

Схема блока предохранителей №3 в моторном отсеке: Toyota Highlander (2014-2019)

Назначение предохранителей в блоке №3 моторного отсека

№	Номинал	Обозначение	Назначение
1	7.5A	PCU	Динамический радарный круиз-контроль, гибридная система, система управления переключением передач
2	7.5A	PM-IGCT	Динамический радарный круиз-контроль, гибридная система, система управления переключением передач
4	10A	INV W/PMP	Система кондиционирования
5	7.5A	IGCT NO.2	Динамический радарный круиз-контроль, гибридная система, система управления переключением передач
6	7.5A	IGCT NO.3	Гибридная система, система управления переключением передач
7	7.5A	SHIFT SW	Комбинация приборов, круиз-контроль, гибридная система, система управления переключением передач
8	10A	ABS MAIN NO.2	Динамический радарный круиз-контроль, система курсовой устойчивости
9	10A	CAPACITOR	Система курсовой устойчивости
10	10A	ABS MAIN NO.1	Динамический радарный круиз-контроль, система курсовой устойчивости
