Предохранители и реле Toyota GR Supra (2020-2026)
Схемы относятся к указанным годам и вариантам Toyota GR Supra (2020-2026). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
В этой статье вы найдете схемы блоков предохранителей Toyota GR Supra 2020, 2021, 2022, 2023, 2024, 2025 и 2026 годов, узнаете, где расположены блоки предохранителей в автомобиле, и за что отвечает каждый предохранитель.
Схема предохранителей Toyota GR Supra J29
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей
Предохранители расположены за крышкой в вещевом ящике. Освободите фиксаторы в направлении стрелок и снимите крышку.

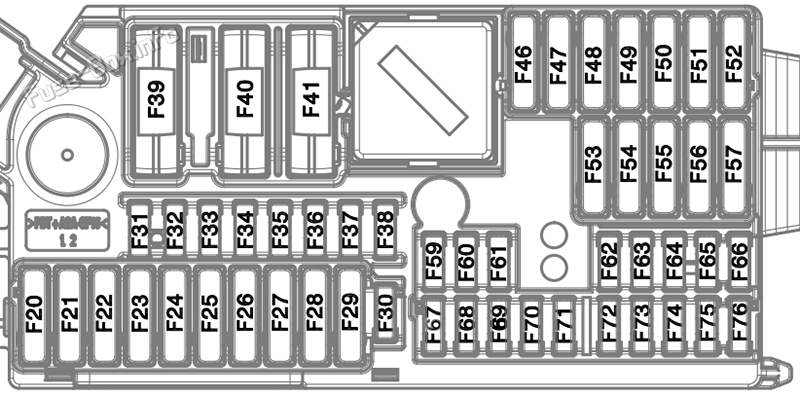

Схема блока предохранителей
| № | А | Назначение |
|---|---|---|
| F20 | 30A | Электростеклоподъемник |
| F21 | 30A | Электростеклоподъемник |
| F25 | 20A | Контроллер домена кузова |
| F28 | 40A | Стояночный тормоз, система курсовой устойчивости VSC |
| F29 | 20A | Платформа управления вертикальной динамикой |
| F32 | 5A | Стояночный тормоз, система активного звукового оформления, вентилятор электроники (управление воздушной заслонкой), блокировка управляемого дифференциала |
| F34 | 5A | Телематический коммуникационный модуль |
| F36 | 5A | Дополнительная аккумуляторная батарея / двойная аккумуляторная система, блок управления в центральной консоли, подсветка вещевого ящика, внутреннее освещение, подсветка зеркала в солнцезащитном козырьке, наружное зеркало, селектор передач, откидной верх, электроника наружной дверной ручки |
| F39 | 60A | Контроллер домена кузова, центральный коммутационный блок, модуль переключателя света, контроллер кузова |
| F40 | 40A | Кондиционер, электродвигатель вентилятора отопителя, вентиляция салона |
| F46 | 20A | Розетка 12 В, прикуриватель |
| F48 | 20A | Подогрев сидений |
| F51 | 30A | Управление электронной коробкой передач |
| F52 | 20A | Подогрев сидений |
| F55 | 30A | Электрорегулировка сиденья |
| F56 | 30A | Электрорегулировка сиденья |
| F57 | 10A | Центральные переключатели, модуль переключателя света, комбинация приборов |
| F59 | 5A | Система активного звукового оформления, моно-камера (KAFAS), внутреннее зеркало заднего вида |
| F60 | 4A | Моно-камера (KAFAS) |
| F61 | 5A | Блок управления в центральной консоли, подсветка вещевого ящика, внутреннее освещение, подсветка зеркала в солнцезащитном козырьке, наружное зеркало, селектор передач |
| F62 | 5A | Блок управления в центральной консоли, подсветка вещевого ящика, внутреннее освещение, подсветка зеркала в солнцезащитном козырьке, наружное зеркало, селектор передач |
| F63 | 5A | Дополнительная аккумуляторная батарея / двойная аккумуляторная система |
| F64 | 5A | Электрорегулировка сиденья |
| F65 | 5A | Электрорегулировка сиденья |
| F67 | 5A | Блок управления в центральной консоли, подсветка вещевого ящика, внутреннее освещение, подсветка зеркала в солнцезащитном козырьке, наружное зеркало, селектор передач, регулировка сиденья |
| F68 | 5A | Блок управления в центральной консоли, подсветка вещевого ящика, внутреннее освещение, подсветка зеркала в солнцезащитном козырьке, наружное зеркало, селектор передач, регулировка сидений, блок переключателей двери водителя, наружное зеркало |
| F70 | 5A | Вентилятор электроники (управление воздушной заслонкой), блокировка управляемого дифференциала, электровентилятор, задний распределитель мощности |
| F71 | 5A | Блок управления в центральной консоли, подсветка вещевого ящика, внутреннее освещение, подсветка зеркала в солнцезащитном козырьке, наружное зеркало, селектор передач |
| F73 | 5A | Телематический коммуникационный модуль |
| F75 | 10A | Модуль защиты от столкновения |
| F76 | 5A | Моно-камера (KAFAS) |

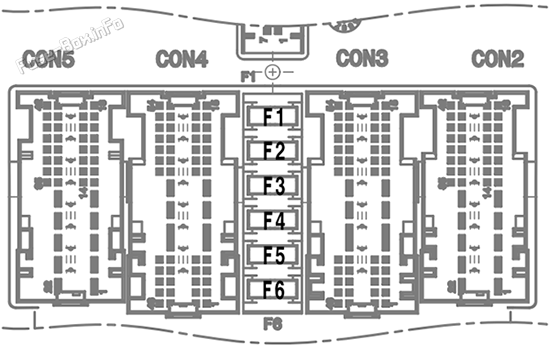

Контроллер домена кузова
Расположен в передней стойке со стороны пассажира, под вещевым ящиком.
| № | А | Назначение |
|---|---|---|
| F1 | 5A | Центральные переключатели, модуль переключателя света, звуковой сигнал рулевого колеса, контроллер домена кузова, система активного звукового оформления, моно-камера (KAFAS) |
| F2 | 7.5A | Диагностический разъем, платформа управления вертикальной динамикой |
| F3 | 7.5A | Кондиционер, система отопления и кондиционирования, освещение багажника, центральный коммутационный блок, модуль переключателя света, контроллер кузова |
| F4 | 5A | Запирание двери, электроника наружной дверной ручки, телематический коммуникационный модуль, наружная дверная ручка, электронный блок порога |
| F5 | 20A | Замок двери, электроника наружной дверной ручки, телематический коммуникационный модуль |
| F6 | 20A | Замок двери, электроника наружной дверной ручки, телематический коммуникационный модуль |
Блок предохранителей в багажнике
Блок предохранителей в багажнике
Расположение блока предохранителей
Предохранители расположены справа в багажном отсеке за крышкой. Отстегните крышку правой боковой панели в точке 1 и отведите ее в сторону в направлении 2.

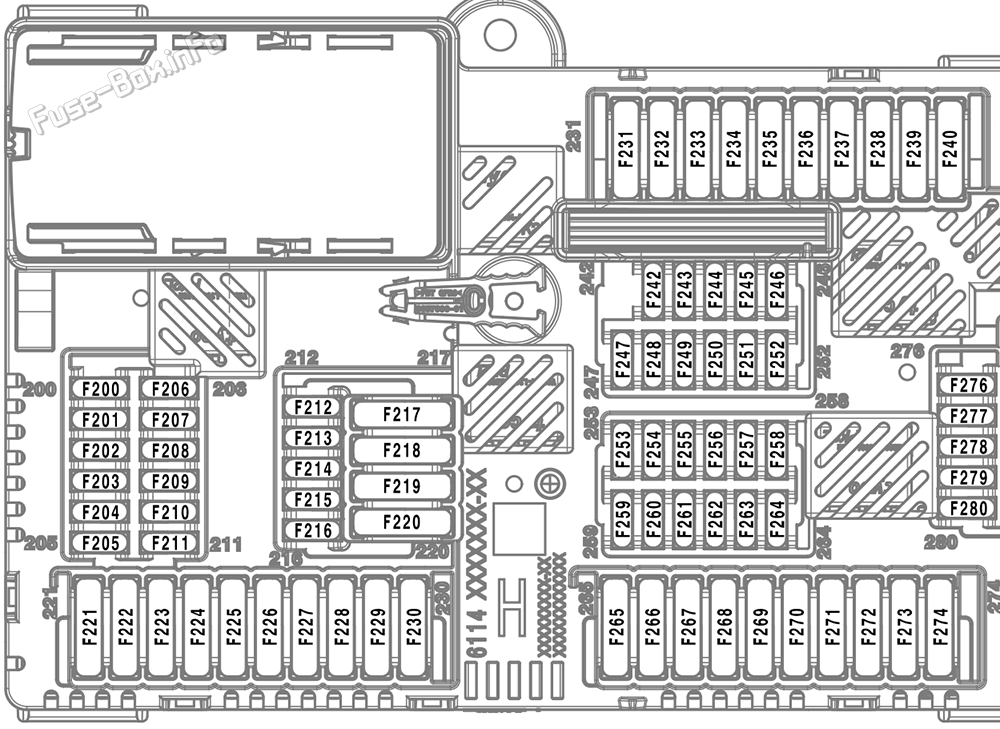

Схема блока предохранителей
| № | А | Назначение |
|---|---|---|
| F203 | 7.5A | Блок управления двигателем |
| F204 | 5A | Кондиционер, моно-камера (KAFAS) |
| F206 | 5A | Управление двигателем, электроника управления топливными насосами, система обнаружения утечки паров топлива, пиропредохранитель клеммы АКБ, дистанционное управление |
| F208 | 5A | Моно-камера (KAFAS) |
| F209 | 5A | Электровентилятор (управление воздушной заслонкой), блокировка управляемого дифференциала, блок управления двигателем, моно-камера (KAFAS) |
| F210 | 5A | Центральные переключатели, модуль переключателя света, комбинация приборов |
| F212 | 15A | Система активного звукового оформления, усилитель |
| F214 | 5A | Система активного звукового оформления, USB-концентратор |
| F215 | 5A | Система активного звукового оформления, усилитель HiFi, видеомодуль TV |
| F216 | 5A | Система активного звукового оформления |
| F217 | 40A | Система активного звукового оформления, усилитель HiFi, видеомодуль TV |
| F218 | 20A | Система активного звукового оформления |
| F220 | 30A | Система активного звукового оформления |
| F229 | 40A | Резерв |
| F231 | 30A | Обогрев заднего стекла |
| F238 | Резерв | |
| F244 | 5A | Замок двери, электроника наружной дверной ручки, телематический коммуникационный модуль, электроника управления топливными насосами, система обнаружения утечки паров топлива, пиропредохранитель клеммы АКБ, дистанционное управление, блок управления откидным верхом, электроника наружной дверной ручки |
| F252 | 5A | Контроллер Toyota Supra Connect |
| F254 | 5A | Освещение багажника |
| F255 | 5A | Моно-камера (KAFAS) |
| F265 | 30A | Подогрев сидений |
| F267 | Резерв | |
| F269 | 30A | Подогрев сидений |
| F271 | 30A | Управление двигателем, электроника управления топливными насосами, система обнаружения утечки паров топлива, пиропредохранитель клеммы АКБ, дистанционное управление |
| F273 | 20A | Розетка 12 В, прикуриватель |
| F279 | Резерв | |
| F280 | Резерв |
