Предохранители и реле Toyota Corolla (E210; 2023-2025)

Схемы относятся к указанным годам и вариантам Toyota Corolla (E210; 2023-2025). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.



В этой статье рассматривается Toyota Corolla двенадцатого поколения (E210) 2023, 2024 и 2025 модельных годов. Здесь вы найдете схемы блоков предохранителей Toyota Corolla 2023-2025, сведения о расположении предохранителей в автомобиле и информацию о назначении каждого предохранителя.

Схема предохранителей Toyota Corolla 2023-2025

Toyota Corolla (E210; 2023-2025)

Блок предохранителей в салоне

Расположение блока предохранителей

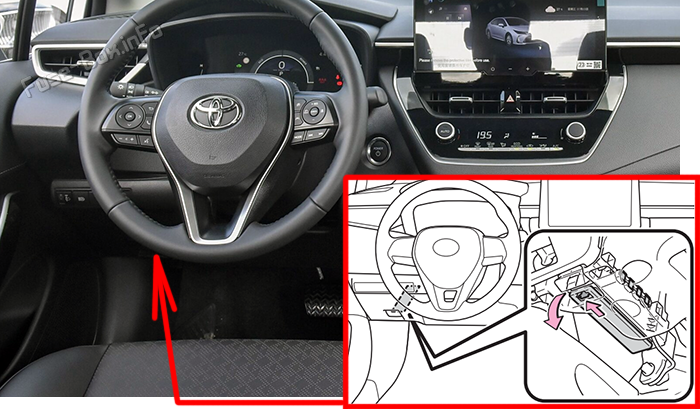

Блок предохранителей расположен за панелью приборов.Расположение предохранителей в салоне: Toyota Corolla (E210; 2023-2025)

Схема блока предохранителей

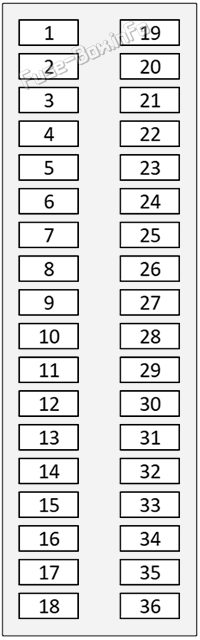

Схема блока предохранителей в панели приборов: Toyota Corolla (2023-2025)

Назначение предохранителей в панели приборов
№НоминалОбозначениеОписание
110AECU-B NO.1Электронный блок управления двигателем
210ASTOPСтоп-сигналы
310AFUEL OPN/LOCKПривод лючка топливного бака
410AECU-B NO.2Электронный блок управления двигателем
510ADCMМодуль передачи данных (телематическая система)
610AECU-DCC NO.1Электронный блок управления двигателем
710AECU-DCC NO.2Электронный блок управления двигателем
815ARADIOАудиосистема
1010ABKUP LPФонари заднего хода
115AEPS-IGRЭлектроусилитель рулевого управления
1210AECU-IGR NO.2Электронный блок управления двигателем
1310AECU-ACCЭлектронный блок управления двигателем
147.5AUSB NO.1USB-зарядное устройство
1510ASFT LOCK-ACCСистема управления АКП
1610AECU-IGR NO.4Электронный блок управления двигателем
175AMETER-IGRКомбинация приборов
1810AA/BAG-IGRСистема подушек безопасности
1920ADOOR R/RЗадняя правая дверь
2020ADOOR R/LЗадняя левая дверь
217.5AOBDДиагностический разъем OBD
2210ADOMEПлафоны освещения салона
2320ADOOR F/RПравая передняя дверь
2410ATRUNK/DOOR BACKTRUNK/DOOR BACK
257.5AAM2Система пуска
2610AHAZАварийная сигнализация
275AAM1Без системы Smart Key: система пуска
10ASTRG LOCKС системой Smart Key: блокировка рулевого управления
2815AD/LЦентральный замок
2915AP/OUTLET NO.1прикуриватель / розетка питания
3020ADOOR F/LПередняя левая дверь
3110ABA NO.1+B NO.1
3210ABA NO.2+B NO.2
333APANELПодсветка панели приборов
3410ATAILГабаритные огни
3510AECU-IGR NO.3Электронный блок управления двигателем
3610AECU-IGR NO.1Электронный блок управления двигателем

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

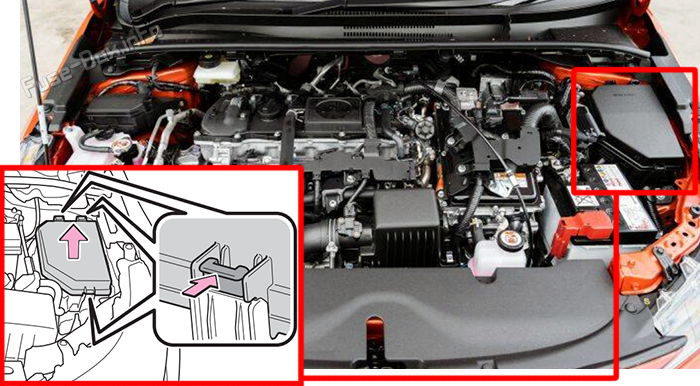

Снимите крышку блока предохранителей.Расположение предохранителей в моторном отсеке: Toyota Corolla (E210; 2023-2025)

Схемы блока предохранителей

Двигатель M20A-FKS

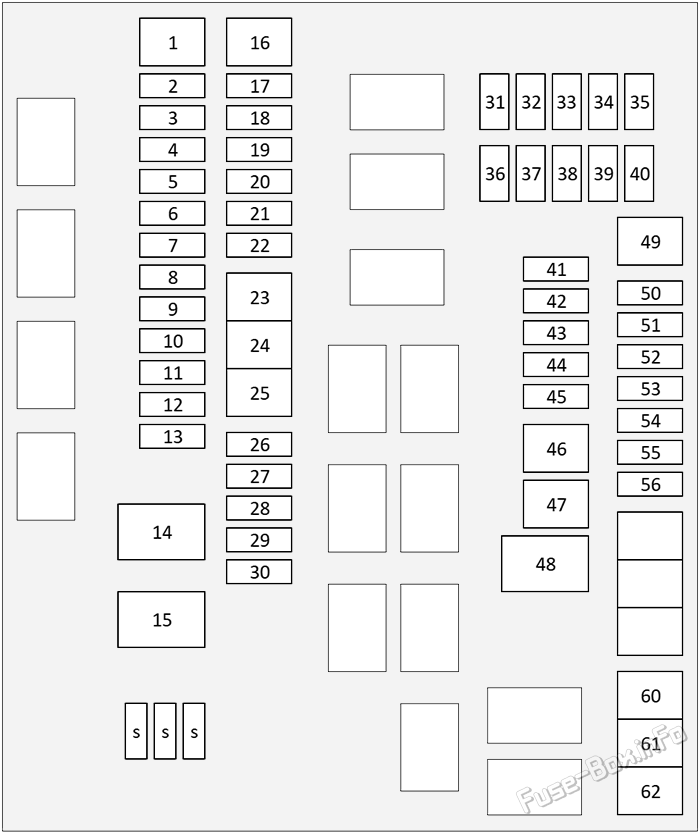

Расположение предохранителей в моторном отсеке: Toyota Corolla (2023-2025)

Назначение предохранителей в моторном отсеке
№НоминалОбозначениеОписание
F25AEFI NO.1Многопортовая система впрыска топлива
F57.5AS-HORNЗвуковой сигнал / противоугонная система
F625AEFI-MAIN NO.3Многопортовая система впрыска топлива
F710AHORNЗвуковой сигнал
F825AD INJD INJ
F930AAMPАудиовизуальная система
F1010AH-LP RHПравая фара
F1125AIGP-MAIN6.13.1 Зажигание
F1325AEFI-MAIN NO.2Многопортовая система впрыска топлива
F1480AINP STD NO.3INP STD NO.3
F1580AEPSЭлектроусилитель рулевого управления
F1730AD/C CUTD/C CUT
F1920AVVTVVT
F217.5AH-LP HIДальний свет фар
F2210AH-LP LHЛевая фара
F2340AABS NO.2Антиблокировочная тормозная система
F2550AABS NO.1Антиблокировочная тормозная система
F2630AWIPERСтеклоочистители
F2730ASTСистема пуска
F2830AEFI-MAIN NO.1Многопортовая система впрыска топлива
F2925AECU-IGR NO.6Электронный блок управления двигателем
F305ABATT-SСистема зарядки и аккумуляторной батареи
F3110AEFI NO.4Многопортовая система впрыска топлива
F3210AEFI NO.3Многопортовая система впрыска топлива
F3310AEFI NO.2Многопортовая система впрыска топлива
F3610AECU-IGP NO.3ECU-IGP NO.3
F3715AWASHERОмыватель стекол
F385AECU-IGP NO.1ECU-IGP NO.1
F3910AIGN6.13.1 Зажигание
F4010AEFI NO.5Многопортовая система впрыска топлива
F4880AINP STD NO.2INP STD NO.2
F5015AS/HTR RRОбогрев заднего сиденья
F5515ADEICERОбогрев зоны стеклоочистителей
F5625AS/HTR-MAINОбогрев сидений
F6030AFAN NO.1Электровентилятор системы охлаждения
F6240AHTRСистема отопления и кондиционирования воздуха

Двигатель 2ZR-FXE

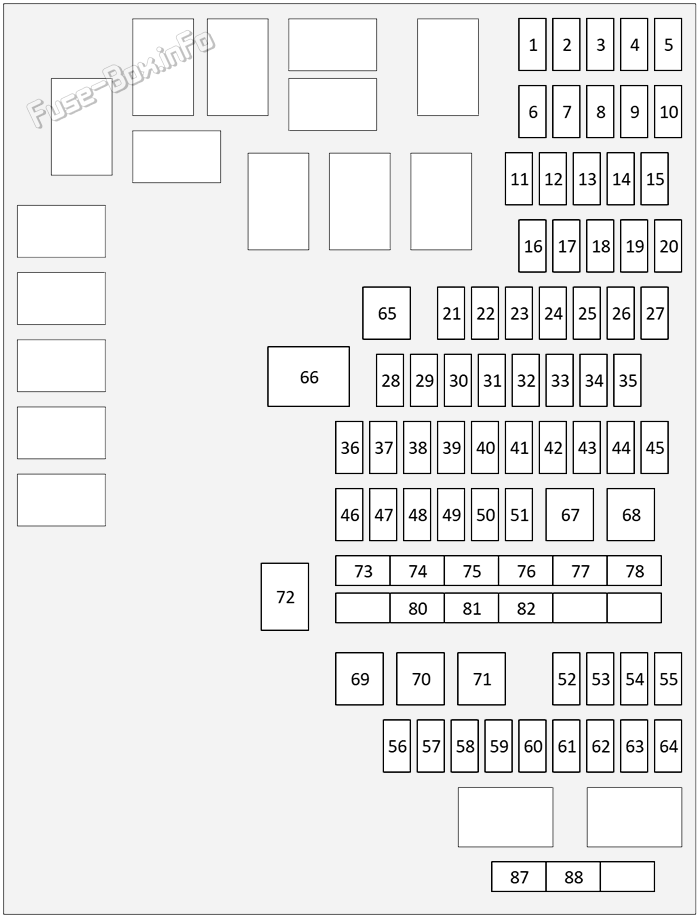

Схема блока предохранителей под капотом: Toyota Corolla Hybrid (2023-2025)

Назначение предохранителей в моторном отсеке (гибрид)
№НоминалОбозначениеОписание
110APCU NO.2PCU NO.2
210APCU NO.1PCU NO.1
410APM-IGCTPM-IGCT
510AIGCT NO.2IGCT NO.2
1115AWASHERОмыватель стекол
127.5AIGN6.13.1 Зажигание
135AECU-IGP NO.1ECU-IGP NO.1
1410AECU-IGP NO.3ECU-IGP NO.3
1610AEFI NO.2Многопортовая система впрыска топлива
1810ABATT FANBATT FAN
195AINV W/PMPINV W/PMP
2010AEFI NO.3Многопортовая система впрыска топлива
2210AH-LP RHПравая фара
2520AEFI-MAIN NO.2Многопортовая система впрыска топлива
2715AINV W/PMP NO.2INV W/PMP NO.2
2830AEFI-MAIN NO.1Многопортовая система впрыска топлива
3110AH-LP LHЛевая фара
327.5AH-LP HIДальний свет фар
3410ABATT-S NO.2Система зарядки и аккумуляторной батареи
3530AAMPАудиовизуальная система
3625AEFI-MAIN NO.3Многопортовая система впрыска топлива
375ABATT-SСистема зарядки и аккумуляторной батареи
3910ACAPCITORCAPCITOR
4025AIGP-MAIN6.13.1 Зажигание
415AEFI NO.1Многопортовая система впрыска топлива
4410AECU-BЭлектронный блок управления двигателем
4530AD/C CUTD/C CUT
4730AWIPERСтеклоочистители
4910AHORNЗвуковой сигнал
517.5AS-HORNЗвуковой сигнал / противоугонная система
5315ADEICERОбогрев зоны стеклоочистителей
5515AS/HTR RRОбогрев заднего сиденья
6225AS/HTR-MAINОбогрев сидений
6730AIGCT-MAIN NO.2IGCT-MAIN NO.2
6940AHTRСистема отопления и кондиционирования воздуха
7030AFAN NO.1Электровентилятор системы охлаждения
7130AFAN NO.2Электровентилятор системы охлаждения
72130ADC/DCПреобразователь DC/DC
7330AIGCT-MAIN NO.1IGCT-MAIN NO.1
7440AABS MAINАнтиблокировочная тормозная система
7580AEPSЭлектроусилитель рулевого управления
7680AINP STD NO.3INP STD NO.3
7750AABS NO.1Антиблокировочная тормозная система
7840A ABS NO.2Антиблокировочная тормозная система
8030APTC HTR NO.3Дополнительный отопитель
8130APTC HTR NO.2Дополнительный отопитель
8250APTC HTR NO.1Дополнительный отопитель
8760AINP STD NO.1INP STD NO.1
8880AINP STD NO.2INP STD NO.2

Дополнительная информация: Toyota Corolla (E210; 2023-2025)

Предохранители и реле toyota corolla e210 2023 2025: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
