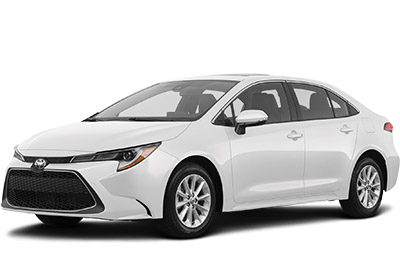

Предохранители и реле Toyota Corolla E210 (2019-2022)
Схемы относятся к указанным годам и вариантам Toyota Corolla E210 (2019-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
В этой статье приведены схемы предохранителей Toyota Corolla двенадцатого поколения (E210) 2019, 2020, 2021 и 2022 годов выпуска. Здесь вы найдете расположение блоков предохранителей и назначение каждого предохранителя.
Схемы предохранителей Toyota Corolla (E210) 2019-2022
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

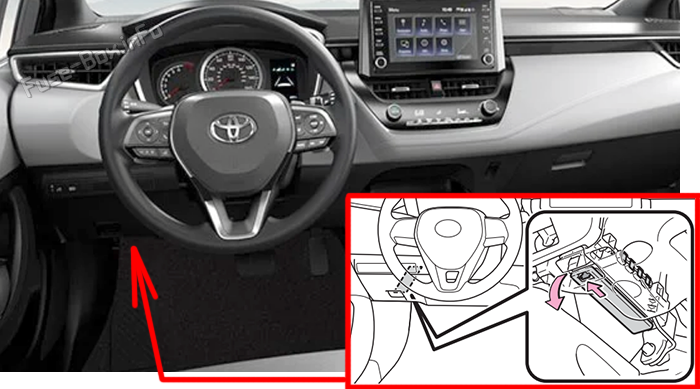

Расположение блока предохранителей
Блок предохранителей расположен за панелью приборов.

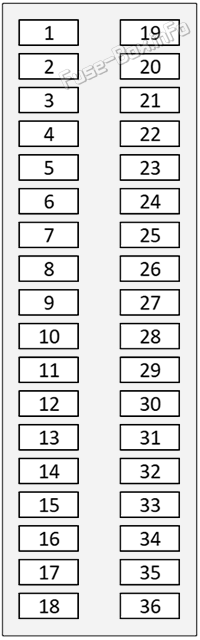

Схема блока предохранителей
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| 1 | 7.5A | FOG RR | Задние противотуманные огни |
| 2 | 7.5A | OBD | Бортовая диагностика |
| 3 | 7.5A | DOME | Освещение салона |
| 4 | 7.5A | DOOR BACK | Задние двери |
| 6 | 10A | ECU-DCC NO.2 | Электронный блок управления двигателем |
| 7 | 5A | ECU-DCC NO.1 | Электронный блок управления двигателем |
| 8 | 15A | RADIO | Радио- и аудиосистема |
| 9 | 20A | DOOR R/R | Задняя правая дверь |
| 11 | 10A | STRG LOCK | 6.11.9 Замок рулевого управления |
| 13 | 5A | ECU-ACC | Электронный блок управления двигателем |
| 14 | 7.5A | ECU-IG1 NO.3 | Электронный блок управления двигателем |
| 15 | 5A | EPS-IG1 | Электроусилитель рулевого управления |
| 16 | 10A | A/BAG-IG2 | Подушки безопасности |
| 17 | 5A | METER-IG2 | Комбинация приборов |
| 18 | 5A | ECU-IG2 NO.3 | Электронный блок управления двигателем |
| 19 | 10A | ECU-B NO.2 | Электронный блок управления двигателем |
| 20 | 5A | ECU-B NO.1 | Электронный блок управления двигателем |
| 21 | 20A | D/L | Система центрального замка |
| 22 | 7.5A | STOP | Стоп-сигналы |
| 23 | 7.5A | AM2 | Система стартера |
| 24 | 10A | HAZ | Аварийная сигнализация |
| 25 | 5A | PANEL | Огни на панели приборов |
| 26 | 10A | TAIL | Габаритные огни |
| 27 | 20A | DOOR | Система центрального замка |
| 28 | 20A | DOOR R/L | Задняя левая дверь |
| 29 | 15A | P/OUTLET NO.1 | Розетка питания / прикуриватель |
| 30 | 5A | SFT LOCK-ACC | Система блокировки селектора АКП |
| 31 | 15A | WASHER | Омыватель стекол |
| 32 | 15A | WIPER RR | Задний стеклоочиститель |
| 33 | 10A | ECU-IG1 NO.4 | Электронный блок управления двигателем |
| 34 | 7.5A | BKUP LP | Фонари заднего хода |
| 35 | 7.5A | ECU-IG1 NO.2 | Электронный блок управления двигателем |
| 36 | 5A | ECU-IG1 NO.1 | Электронный блок управления двигателем |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

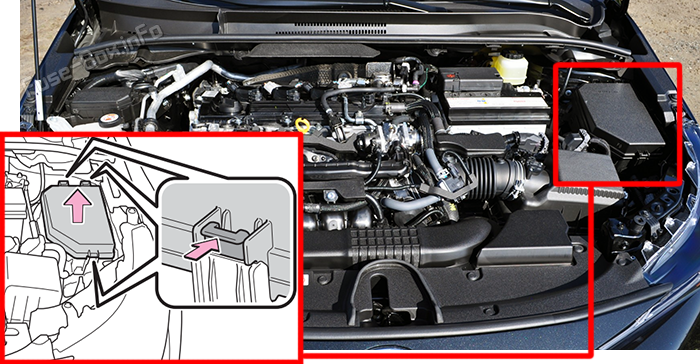

Расположение блока предохранителей
Нажмите на фиксатор и снимите крышку.
Схемы блоков предохранителей

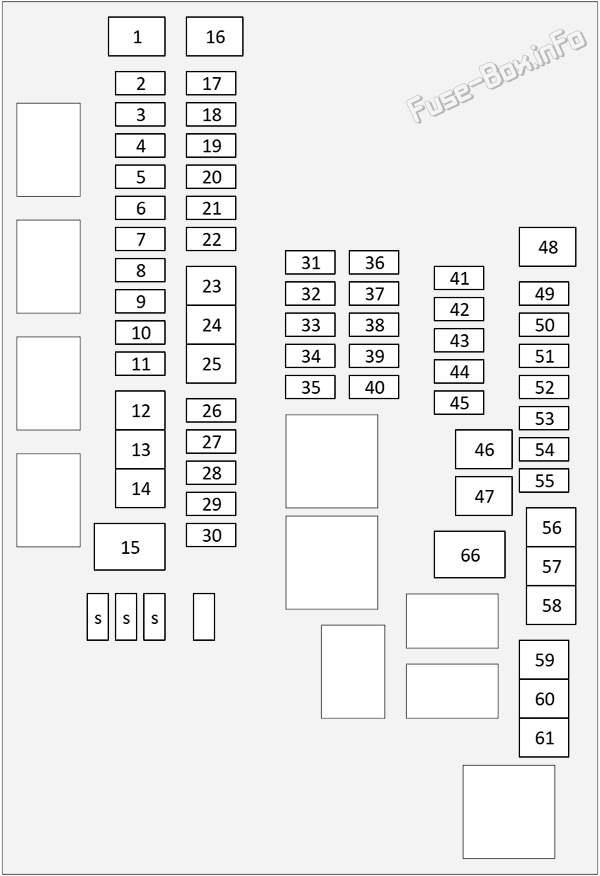

Двигатель M20A-FKS / 2ZR-FAE
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| 1 | 30A | ABS-MAIN | Антиблокировочная система тормозов |
| 2 | 10A | EFI NO.1 | Система многоточечного впрыска топлива |
| 3 | 20A | VVT | Система изменения фаз газораспределения |
| 4 | 20A | D INJ | Система непосредственного впрыска топлива |
| 6 | 10A | HORN | Звуковой сигнал |
| 7 | 30A | EFI-MAIN NO.3 | Система многоточечного впрыска топлива |
| 8 | 7.5A | CM/MAYDAY | Модуль передачи данных (телематическая система) |
| 9 | 10A | H-LP LH | Левая фара |
| 10 | 10A | H-LP RH | Правая фара |
| 11 | 20A | AMP | Аудиосистема |
| 12 | 50A | J/B-B | Монтажный блок J/B-B |
| 15 | 80A | EPS | Электроусилитель рулевого управления |
| 17 | 30A | D/C CUT | Отключение цепи D/C |
| 18 | 7.5A | DRL | Дневные ходовые огни |
| 20 | 7.5A | S-HORN | Сирена охранной системы |
| 21 | 10A | H-LP HI | Дальний свет фар |
| 26 | 25A | EFI-MAIN NO.1 | Система многоточечного впрыска топлива |
| 27 | 30A | ST | Система стартера |
| 28 | 25A | EFI-MAIN NO.2 | Система многоточечного впрыска топлива |
| 29 | 30A | WIPER | Стеклоочистители |
| 30 | 20A | IG2-MAIN | Защита нескольких цепей |
| 31 | 10A | EFI NO.5 | Система многоточечного впрыска топлива |
| 32 | 10A | INJ | Топливные форсунки |
| 33 | 10A | ECU-IG2 NO.1 | Электронный блок управления двигателем |
| 34 | 10A | EFI NO.2 | Система многоточечного впрыска топлива |
| 35 | 10A | EFI NO.3 | Система многоточечного впрыска топлива |
| 36 | 10A | MIR HTR | Обогрев наружных зеркал |
| 37 | 10A | STRG LOCK-IG2 | 6.11.9 Замок рулевого управления |
| 39 | 10A | EFI NO.4 | Система многоточечного впрыска топлива |
| 43 | 10A | STRG HTR | Подогрев рулевого колеса |
| 44 | 7.5A | P/OUTLET NO.2 | Розетка питания / прикуриватель |
| 46 | 40A | HTR | Система кондиционирования воздуха |
| 47 | 50A | ABS MTR NO.1 | Антиблокировочная система тормозов |
| 48 | 30A | PTC HTR NO.3 | Дополнительный электрический отопитель |
| 49 | 15A | S/HTR RR | Подогрев заднего сиденья |
| 53 | 15A | DEICER | Обогрев зоны покоя стеклоочистителей |
| 54 | 20A | DOOR DBL/L | Двойное запирание дверей |
| 55 | 25A | S/HTR-MAIN | Подогрев сидений |
| 56 | 30A | PTC HTR NO.2 | Дополнительный электрический отопитель |
| 57 | 30A | FAN NO.2 | Электровентилятор системы охлаждения |
| 58 | 50A | PTC HTR NO.1 | Дополнительный электрический отопитель |
| 59 | 30A | FAN NO.1 | Электровентилятор системы охлаждения |
| 61 | 50A | DEF | Обогрев заднего стекла |

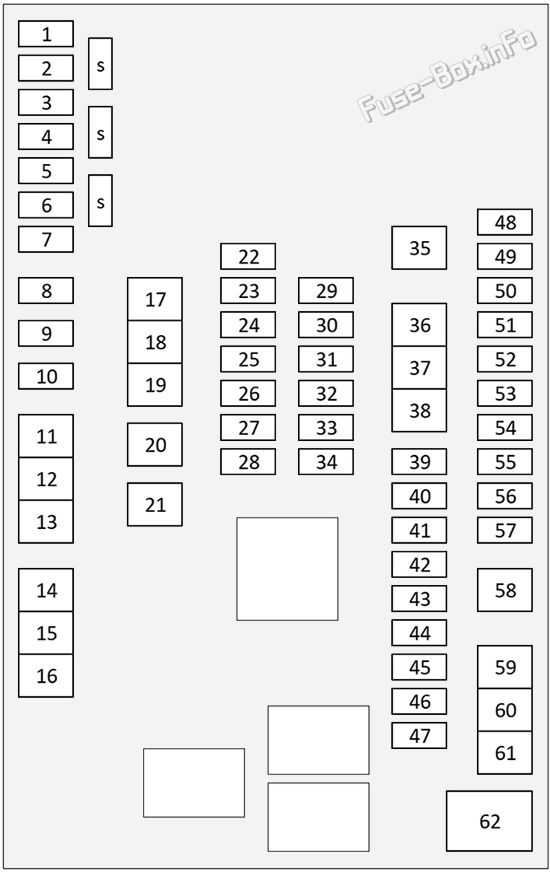

Двигатель 2ZR-FXE
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| F1 | 7.5A | P/OUTLET NO.2 | Розетка питания / прикуриватель |
| F3 | 20A | DOOR DBL/L | Двойное запирание дверей |
| F4 | 15A | DEICER | Обогрев зоны покоя стеклоочистителей |
| F5 | 10A | FUEL OPN | Открывание лючка топливного бака |
| F6 | 25A | S/HTR-MAIN | Подогрев сидений |
| F7 | 10A | STRG HTR | Подогрев рулевого колеса |
| F8 | 7.5A | FOG FR | Передние противотуманные огни |
| F10 | 20A | ENG W/PMP | Насос системы охлаждения двигателя |
| F11 | 50A | DEF-MAIN | Обогрев заднего стекла |
| F12 | 30A | PTC HTR NO.3 | Дополнительный электрический отопитель |
| F14 | 40A | HTR | Система кондиционирования воздуха |
| F15 | 30A | PTC HTR NO.2 | Дополнительный электрический отопитель |
| F18 | 30A | FAN NO.2 | Электровентилятор системы охлаждения |
| F19 | 50A | PTC HTR NO.1 | Дополнительный электрический отопитель |
| F20 | 30A | FAN NO.1 | Электровентилятор системы охлаждения |
| F22 | 10A | STRG LOCK-IG2 | 6.11.9 Замок рулевого управления |
| F23 | 10A | S/HTR F/L | Подогрев передних сидений |
| F24 | 10A | S/HTR F/R | Подогрев сидений |
| F25 | 10A | EFI NO.2 | Система многоточечного впрыска топлива |
| F26 | 10A | EFI NO.3 | Система многоточечного впрыска топлива |
| F27 | 10A | INJ | Топливные форсунки |
| F28 | 10A | ECU-IG2 NO.1 | Электронный блок управления двигателем |
| F29 | 10A | PM-IGCT | Система управления силовым модулем |
| F30 | 10A | IGCT NO.2 | Цепь управления IGCT №2 |
| F31 | 15A | BATT FAN | Вентилятор охлаждения тяговой батареи |
| F32 | 10A | PCU FR | Передний силовой блок PCU |
| F33 | 10A | INV W/PMP | Насос охлаждения инвертора |
| F36 | 40A | IGCT-IG | Цепь зажигания IGCT |
| F37 | 30A | ABS MTR NO.3 | Антиблокировочная система тормозов |
| F38 | 30A | ABS MTR NO.1 | Антиблокировочная система тормозов |
| F40 | 7.5A | S-HORN | Сирена охранной системы |
| F41 | 30A | WIPER | Стеклоочистители |
| F42 | 10A | ETCS | 3.3.1 Электронная система управления дроссельной заслонкой |
| F43 | 10A | HORN | Звуковой сигнал |
| F44 | 20A | EFI-MAIN | Система многоточечного впрыска топлива |
| F45 | 10A | H-LP HI | Дальний свет фар |
| F46 | 30A | D/C CUT | Отключение цепи D/C |
| F47 | 20A | IG2-MAIN | Защита нескольких цепей |
| F49 | 7.5A | DRL | Дневные ходовые огни |
| F50 | 5A | BATT-S | Система зарядки и контроля аккумуляторной батареи |
| F52 | 15A | S/HTR RR | Подогрев заднего сиденья |
| F53 | 10A | ABS NO.3 | Антиблокировочная система тормозов |
| F54 | 10A | ABS NO.2 | Антиблокировочная система тормозов |
| F55 | 7.5A | DCM/MAYDAY | Модуль передачи данных (телематическая система) |
| F56 | 10A | H-LP RH | Правая фара |
| F57 | 10A | H-LP LH | Левая фара |
| F58 | 30A | ABS MTR NO.2 | Антиблокировочная система тормозов |
| F59 | 30A | ABS-MAIN | Антиблокировочная система тормозов |
| F60 | 30A | EPB | Электронный стояночный тормоз |
| F61 | 50A | J/B-B | Монтажный блок J/B-B |
