Предохранители и реле Toyota Corolla E100 (1993-1997)
Схемы относятся к указанным годам и вариантам Toyota Corolla E100 (1993-1997). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
В этой статье рассмотрены блоки предохранителей Toyota Corolla седьмого поколения (E100) 1993, 1994, 1995, 1996 и 1997 годов выпуска. Здесь вы найдете схемы блоков предохранителей, сведения об их расположении в автомобиле и назначение каждого предохранителя.
Схема предохранителей Toyota Corolla (E100)
Содержание
Блок предохранителей в салоне

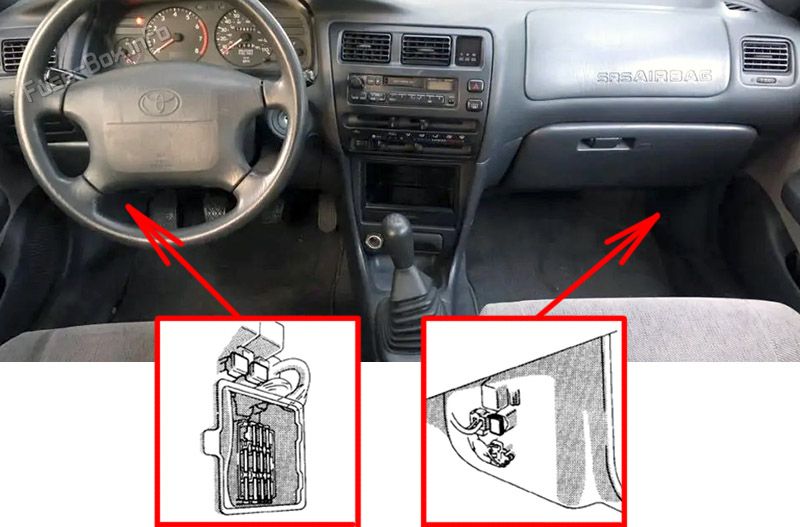

Расположение блока предохранителей
Блок предохранителей расположен за крышкой в нижней части панели приборов со стороны водителя. Дополнительные предохранители находятся в боковой части панели приборов.

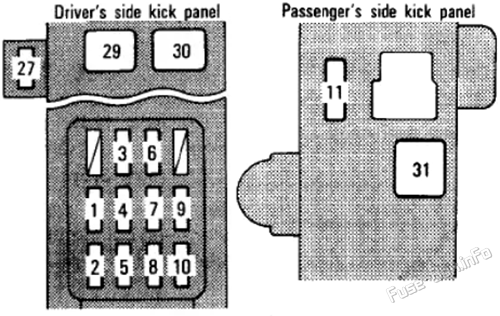

Схема блока предохранителей
| № | Номинал | Обозначение | Назначение |
|---|---|---|---|
| 1 | 20A | CIG & RADIO | Прикуриватель, цифровые часы, система кондиционирования, радиоприемник, кассетная магнитола, зеркала заднего вида, автоматическая коробка передач, противоугонная система, подушки безопасности SRS. |
| 2 | 15A | TAIL | Габаритные огни, стояночные огни, подсветка номерного знака, подсветка комбинации приборов, система дневных ходовых огней. |
| 3 | 10A | IGN | Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива, сигнализация о непристегнутом ремне безопасности, подушки безопасности SRS. |
| 4 | 10A | ECU-B | Система дневных ходовых огней, круиз-контроль. |
| 5 | 7.5A | DEF-I/UP | Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива. |
| 6 | 15A | STOP | Стоп-сигналы, дополнительный стоп-сигнал, система управления двигателем, автоматическая коробка передач, антиблокировочная тормозная система. |
| 7 | 7.5A | TURN | Указатели поворота. |
| 8 | 15A | ECU-IG | Система запуска, антиблокировочная тормозная система, автоматическая коробка передач. |
| 9 | 10A | GAUGE | Приборы и указатели, контрольные лампы и индикаторы (кроме разряда аккумулятора и открытых дверей), фонари заднего хода, система кондиционирования, система дневных ходовых огней, электронно-управляемая автоматическая коробка передач. |
| 10 | 20A | WIP | Стеклоочистители и омыватели ветрового стекла, задний стеклоочиститель и омыватель. |
| 11 | 15A | A/C | Система кондиционирования воздуха. |
| 27 | 7.5A | OBD | Бортовая система самодиагностики. |
| 29 | 30A | POWER | Электростеклоподъемники, центральный замок, электролюк. |
| 30 | 30A | DEF | Обогрев заднего стекла. |
| 31 | 40A | HEATER | Система отопления и кондиционирования. |
Блок предохранителей в моторном отсеке

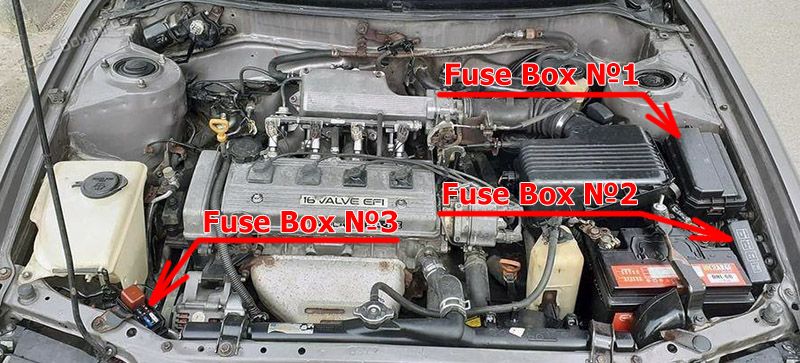

Расположение блока предохранителей

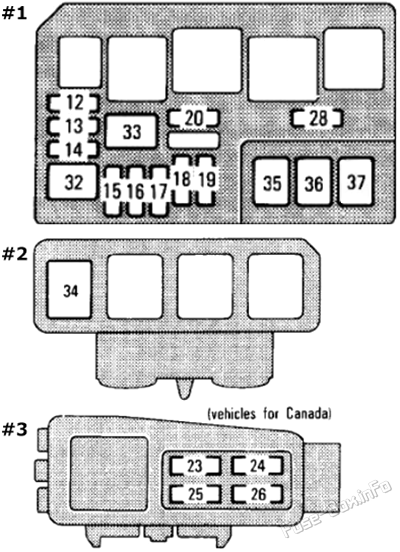

Схема блока предохранителей
| № | Номинал | Обозначение | Назначение |
|---|---|---|---|
| 12 | 20A | DOME | Освещение салона, освещение багажника, часы, предупреждение об открытых дверях, радиоприемник, кассетная магнитола, антиблокировочная тормозная система, противоугонная система, электролюк. |
| 13 | 20A | HAZ-HORN | Аварийная сигнализация, звуковой сигнал. |
| 14 | 7.5A | FAN-I/UP | US:: многоточечный впрыск топлива / последовательный многоточечный впрыск топлива. |
| 15 | 7.5A | SPARE | Запасной предохранитель. |
| 16 | 15A | SPARE | Запасной предохранитель. |
| 17 | 20A | SPARE | Запасной предохранитель. |
| 18 | 15A | HEAD (RH) | US:: правая фара. |
| 18 | 7.5A | DRL | Канада: система дневных ходовых огней. |
| 19 | 15A | HEAD (LH) | US:: левая фара. |
| 20 | 7.5A | ALT-S | Система зарядки. |
| 23 | 10A | HEAD (LH-UPR) | Канада: левая фара (дальний свет). |
| 24 | 10A | HEAD (LH-LWR) | Канада: левая фара (ближний свет). |
| 25 | 10A | HEAD (RH-UPR) | Канада: правая фара (дальний свет). |
| 26 | 10A | HEAD (RH-LWR) | Канада: правая фара (ближний свет). |
| 28 | 15A | EFI, F-HTR / EFI | Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива, электронно-управляемая автоматическая коробка передач. |
| 32 | 30A | AM2 | Система запуска и предохранитель Δ IGN▪. |
| 33 | 30A | FAN | Вентилятор и предохранитель Δ FAN-I/UP▪. |
| 34 | 30A | CDS | Электровентилятор системы охлаждения. |
| 35 | 40A | AM1 | Предохранители "CIG & RADIO", "GAUGE", "TURN", "ECU-IG", "WIP", "DEF▸ и Δ OBD▪. |
| 36 | 100A | ALT | Габаритные огни и предохранители Δ DEF", "STOP", "ECU-B▸ и Δ AM 1 ___. |
| 37 | 50A | ABS | Канада: антиблокировочная тормозная система. |
