Предохранители и реле Toyota Corolla Cross Us 2022-2025

Схемы относятся к указанным годам и вариантам Toyota Corolla Cross Us 2022-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.



В этой статье приведены схемы блоков предохранителей Toyota Corolla Cross (Toyota Corolla) US Модель) 2022, 2023, 2024 и 2025, Здесь указано расположение предохранителей и назначение каждой цепи.

Схема предохранителей Toyota Corolla Cross (US Model)

Toyota Corolla Cross (US; 2022-2025)

Группа по инструментам блок предохранителей

Расположение блока предохранителей

Блок предохранитителей расположен за панелью приборов.Расположение предохранителей в салоне: Toyota Corolla Cross (US; 2022-2025)

Схема блока предохранителей

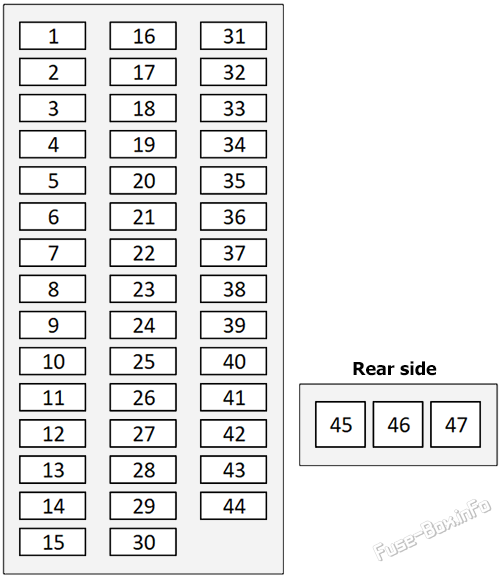

Схема блока предохранителей в панели приборов: Toyota Corolla Cross (US; 2022-2025)

Определение предохранителей в приборной панели
№НоминалОбозначениеОписание
F25A+B NO.2Система слепых мониторов
F320ADOOR R/RОкно питания.
F420ADOOR R/L(DOOR R/L) Мощное окно.
F67.5ADOOR BACKСистема открытия задней двери (w/Smarkee Key System), система управления беспроводной дверью (w/o Smart Key System).
F77.5AOBDСоединитель данных 3.
F820ADOOR F/RОкно питания.
F920ADOOR F/LОкно питания.
F1015AD/LУправление дверным замком, управление беспроводным замком (в/в)
F115AECU-DCC NO.2Адаптивная система переднего освещения, автоматический механизм управления светом, система открытия боковых дверей (w/Smart Key), система открытия задних дверей (w/o Smark Key System), система комбинирования, система замка дверей, система туманного освещения, передний прожектор и мойка, система освещения, система иммобилизатора (w/Smarke Key), система внутреннего освещения, система напоминаний о ключевых моментах (w/o Smarke), система автоматического выключения света, система напоминаний о световых замках, система наведения на замке, система предупреждения о прожекторе, система предупреждения о прожекторе, система предупреждения о замке дверей без окон (w/умышленная ключи), система смарт-ключа, система замок (w/Smark), система стоп- < < старт > > , система предупреждения о развороте, система предупреждения о нажатиинном зам, система замах (w/увертки), система беспроводной двери Система " Smart Key System " ( < < Умный ключ > > ).
F125AECU-DCC NO.1ABS (M20A-FKS), электрические стояночные тормоза (M20A-FKS), Hill-Sart Assistance Control ( " Управление по оказанию помощи " ) M20A-FKS), TRAC (M20A-FKS), VSC (M20A-FKS).
F1315ARADIORADIO
F1410AHAZАдаптивная система переднего освещения, автоматический светофор, комбинационный датчик, светофор, светоотводная система, светофор, сигнализация, сигнализация о краже, сигнализация об повороте и опасный огонь, система управления беспроводной дверью (w/Smark System).
F1510AFUEL OPNFUEL OPN
F167.5ATAILОсвещение, Тайллайт.
F173APANELОсвещение, фонарь
F187.5AECU-IGR NO.2Адаптивная система переднего освещения, автоматический механизм управления светом, устройство для открытия задней двери (w/o Smart Key System), комбинирующий метеор, круизный контроль (W/o Smart Key System), система комбинирования (Cluse Control) M20A-FKS), CVT и смене показателей M20A-FKS), управление дверным замком, управление двигателем (M20A-FKS), передний туманный свет, передний прожектор и мойщик, фара, свет, внутренний свет, ключ-напоминание (W/o Smart Key System), система автоматического выключения, световое напоминание, задняя дверь, окно, задняя проволочная и моющая системы, предупреждение о поясе, слайдинговая крыша, система остановки и запуска, тайл-лай, система предупреждения о разъезде шин, система предупреждения о давлении в шинах, система управления беспроводной дверной замком (w/o Smart Key System).
F1915AWIPER RRЗадний Waimper и Washer.
F203AEPS-IGREPS
F2110AECU-IGR NO.1Аудиовизуальная система (встроенный усилитель типа), аудиосистема (отсортированный усилитель типа), автоматический глаэроустойчивый EC Зеркало, система мониторинга слепых ступеней, система динамического управления радиолокационным круизом, система управления полосами движения, система многоразового сообщения (Multex Commission System) CAN), Навигационная система (усилитель встроенного типа), Навигационная система (усилитель разреженного типа), задняя дверь, система предварительного охлаждения, система заднего обзора (усилитель встроенного типа), система заднего обзора (усилитель типа в режиме отделения), система контроля заднего вида (усилитель типа), система контроля безопасности ec Т.
F2210AA/BAG-IGRSRS.
F245AECU-B NO.1Система открытия задних дверей (w/Smart Key System), система иммобилизатора (w/Smart Key System), система иммобилизатора (w/o Smart Key System), система смарт ключей, система запуска (w/Smart Key System), система рулевого замка (w/Smark Leam), система управления беспроводной дверью (w/Smart Key System).
F2510AECU-B NO.2ABS (M20A-FKS), адаптивная система переднего освещения, система кондиционирования воздуха, аудиосистема (усилитель встроенного типа), аудиосистема (усилитель отсечь тип), система автоматического управления светом, резервный свет (усилитель) M20A-FKS), Smart Door Opener (w/Smart Key System), Back Door Opener (w/o Smart Key System), Scell Spot Monitor System, Зарядка (W/o Smart Key System), Scell Spot Monitor (System, Slear Spot Monitor) (System, Stember Opening) (Stonking) (System, Weee Team, Weee Team, Weeee Technicking, Seam Spot Motor, System, System, Weeeee) (Skinging) (Syning Boor — Skinging, Weamporation, Weashing, Weashing, Working, Woringinging — Shiching — Shiching — Shiching — Shiching — Singinging — Singinginging — Sing — Sing — Ster — Ster — Ster — Statinginginging — Steral Binter Skinger — Skingkinginginginginginginginginginginginginginger — Sw — Skinginger — Skinger — Skinger — Skinger — Skinger — Stan — Skinger — Skinger — Ser — Sk — Skinger — Sean — Sk — Sk — Skinger — Skinger — Skingerimpan Bininger — Ser — Ser — Ser — Ser — Ser — Skinger — Skinginginger — Skinger — Skings — Skings — Skings — Skingingingingingingingingingingingingingingingingingingingingingingingingingings — Skings — Sbinter — Sbin M20A-FKS), комбинационный метеор, круизный контроль (M20A-FKS), CVT и смене показателей M20A-FKS), управление дверным замком, динамическое управление круизом радиолокатора, стояночное электрическое торможение (M20A-FKS), управление двигателем (M20A-FKS), EPS (M20A-FKS), передний туман, фара, система управления вспомогательного оборудования на холме ( " Fog Light " ) M20A-FKS), Освещение, Иммобилизаторная система (W/Smart Key System), Иммобилизатор (W/o Smart Key System), Интуитивная система помощи в вопросах стоянки, Ключовое напоминание (w/o Smart Key System), Система управления полосой движения, система Light Auto Off, Light Takeyer, Multicalx Communication System (Multex Communication System) (System) (System Smarking System), Система управления полосой движения, система Light Auto Off.CAN), Навигационная система (усилитель встроенного типа), Навигационная система (усилитель разделенного типа), Система поддержки стояночного тормоза, задняя дверь, окно, предустановочное окно, система контроля заднего вида (усилитель), система заднего обзора (усилитель встроенного типа), система заднего вида (усилитель в виде разъема), устройство связи безопасности, предупреждение о поясе сиденья, слайдирующая крыша, система смарт-ключа,SRS, запуск (w/Smart Key System), рулевой шлюз (w/ Smark Key System), система остановки и запуска, тайллайт, утечку в кражу, система предупреждения о давлении в шинах,TRAC (M20A-FKS) сверните сигнал и предупредительный сигнал,VSC (M20A-FKS), беспроводная заряжательная система, система управления беспроводной дверной замком (w/Smart Key System), система управления беспроводной дверной замком (w/o Smart Key System).
F267.5ASTOPABS (M20A-FKS), "Открыватель задних дверей" (w/Smart Key System), "Круизный контроль" (W) M20A-FKS), CVT и смене показателей M20A-FKS), Динамическая система управления круизом радиолокатора, система стояночного тормоза (электрический тормоз) M20A-FKS), управление двигателем (M20A-FKS), Hill-Sart Assistance Control ( " Управление по оказанию помощи " ) M20A-FKS), Immobiliser System (w/Smart Key System), System, Pre-Collision System, Shift Lock, Smart Key System, Start Light, Stepping Light,TRAC (M20A-FKS), VSC (M20A-FKS), управление беспроводной замком двери (w/Smart Key System).
F275AECU-ACCАудиовизуальная система (усилитель встроенного типа), запасной свет, управление круизом (усилитель) M20A-FKS), CVT и смене показателей M20A-FKS), управление дверным замком, динамическое управление круизом радиолокатора, управление двигателем (M20A-FKS), система управления полосой движения, система многоразового сообщения (CAN), Навигационная система (усилитель встроенного типа), система предварительного охлаждения, система заднего обзора (усилитель встроенного типа), зеркало дистанционного управления, система остановки и запуска, беспроводная система зарядки.
F297.5AAM2Открыватель задней двери (w/Smart Key System), круизный контроль (WW) M20A-FKS), CVT и смене показателей M20A-FKS), управление двигателем (M20A-FKS), Immobiliser System (w/Smart Key System), Power Back Door, Smart Key System, Start (w/Smart Key System), Gooverning Lock (w/ Smart Key System).
F305ADCMПодключайся к системе безопасности.
F3110AMIR HT.RЗеркало-прибор, дефогатор заднего окна.
F335ABKUP LPАудиовизуальная система (встроенный усилитель типа), аудиосистема (усилитель типа отделяющего устройства), резервная система освещения, система слепых мониторов, система контроля круизных потоков (Cruise Control) M20A-FKS), CVT и смене показателей M20A-FKS), управление дверным замком, динамическое управление круизом радиолокатора, управление двигателем (M20A-FKS), интуитивная система помощи при парковке, система управления оболочкой, навигационная система (усилитель встроенного типа), навигационная система (усилитель отдельного типа), система поддержки стоянки, система предварительного охлаждения, система заднего контроля (усилитель встроенного типа), система заднего обзора (усилитель).
F3530AAMPAMP
F3610AECU-IGR NO.4Адаптивная система переднего освещения, автоматический светодиод, светофор, свет, светоотключение, световое напоминание.
F375AMETER-IGRMETER-IGR
F3815AP/OUTLET NO.1розетка питания.
F395ADOMEВнутреннее освещение.
F417.5AUSB NO.1розетка питания.
F4310AS/HTR F/LПристегнись.
F4410AS/HTR F/RПристегнись.
F4530AP/SEAT DМощное сиденье.
F4630APBDЗадняя дверь.
F4730AS/ROOFРаздвижная крыша.

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Отсоедините фиксаторы и снимите крышку блока.Расположение предохранителей в моторном отсеке: Toyota Corolla Cross (US; 2022-2025)

блок предохранителей Диаграммы

Двигатель M20A-FKS

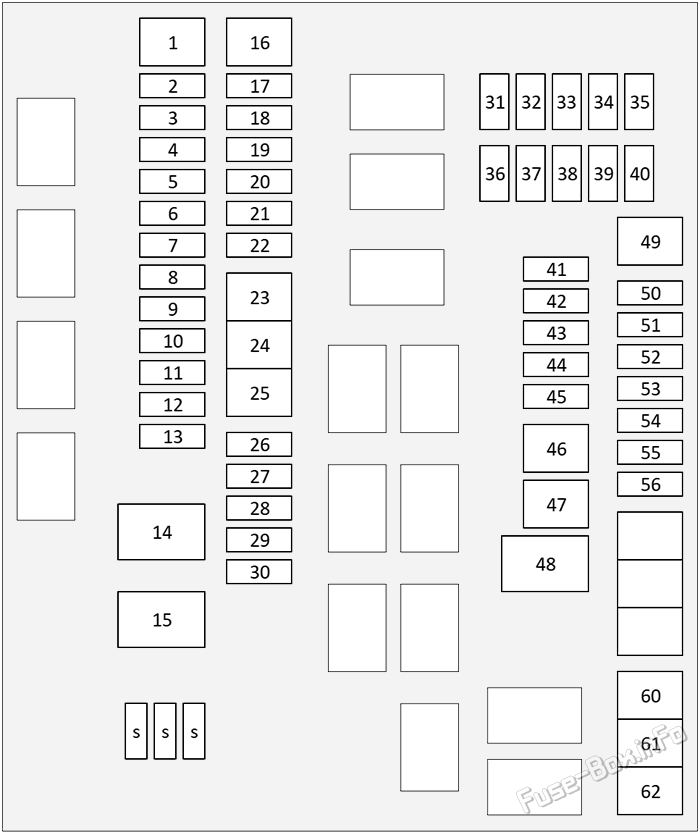

Схема блока предохранителей под капотом: Toyota Corolla Cross (US; 2022-2025)

Определение плавких предохранителей в соотнесении двигателей
№НоминалОбозначениеОписание
F25AEFI NO.1Многопортовая система впрыска топлива
F45ABATT-SСистема зарядки и аккумуляторной батареи
F57.5AS-HORNПредохранение от звуковой сигналов/против угона
F610AHORNЗвуковой сигнал
F820AD INJD INJ
F910AH-LP LHw/o Адаптивная система переднего освещения: левосторонний огонь
15Aw/ Адаптивная система переднего освещения: левосторонний огонь
F1010AH-LP RHw/o Адаптивная система переднего освещения: правый фара
15Aw/ Адаптивная система переднего освещения: правый фара
F1125AIGP-MAIN6.13.1 Зажигание
F1325AEFI-MAIN NO.2Многопортовая система впрыска топлива
F1480AINP STD NO.3INP STD NO.3
F1580AEPSРулевое управление с электрической силой
F1630APA-BBCPA-BBC
F1730AD/C CUTD/C CUT
F1920AVVTVVT
F2030AEFI-MAIN NO.3Многопортовая система впрыска топлива
F217.5AH-LP HIЛуч дальнего света
F2340ABBC NO.2Остановить & запуск системы
F2540ABBC NO.1Остановить & запуск системы
F2630AWIPERСтеклоочиститель
F2730ASTСистема стартера
F2830AEFI-MAIN NO.1Многопортовая система впрыска топлива
F3110AECU-IGP NO.3ECU-IGP NO.3
F325AECU-IGP NO.1ECU-IGP NO.1
F337.5AIGN6.13.1 Зажигание
F347.5AEFI NO.4Многопортовая система впрыска топлива
F365AECU-IGP NO.2ECU-IGP NO.2
F3715AWASHERОмыватель ветрового стекла
F3810AEFI NO.3Многопортовая система впрыска топлива
F3910AEFI NO.2Многопортовая система впрыска топлива
F4010AEFI NO.5Многопортовая система впрыска топлива
F4310ASTRG HTRПодогрев рулевого колеса
F4880AINP STD NO.2INP STD NO.2
F537.5AFOG FRПередние противотуманные огни
F5415ADEICERОбогреватель стекла или дефростер
F5740AABS NO.2Антиблокировочная тормозная система
F5950AABS NO.1Антиблокировочная тормозная система
F6030AFAN NO.1Вентилятор электрического охлаждения
F6240AHTRСистема кондиционирования воздуха

Двигатель M20A-FXS

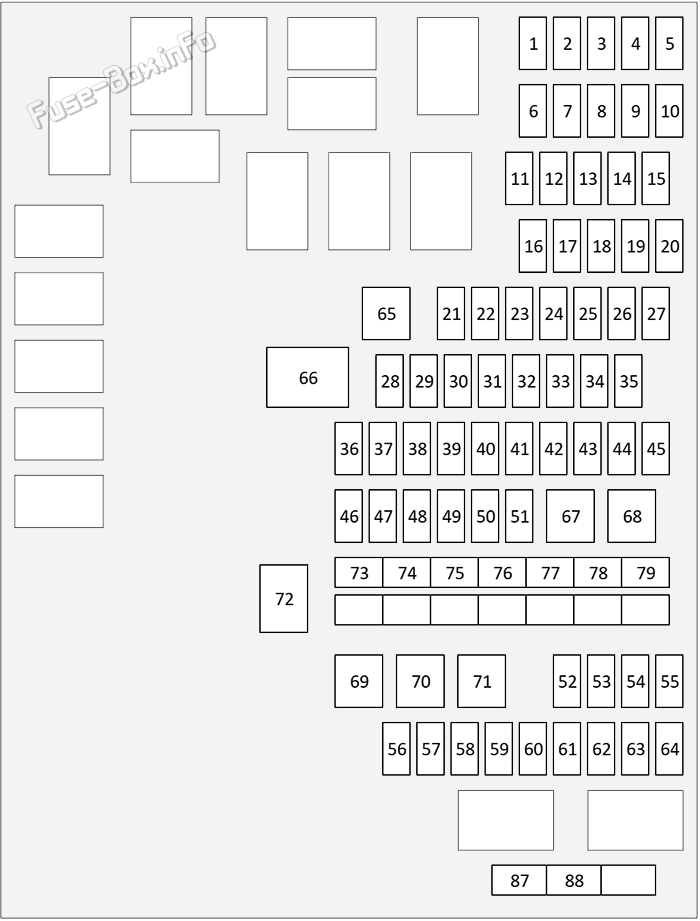

Схема блока предохранителей под капотом: Toyota Corolla Cross Hybrid (US; 2022-2025)

Определение плавких предохранителей в соотнесении двигателей (Гибрид)
№НоминалОбозначениеОписание
17.5APCU NO.2PCU NO.2
210APCU NO.1PCU NO.1
47.5APM-IGCTPM-IGCT
510AIGCT NO.2IGCT NO.2
610AEFI NO.5Многопортовая система впрыска топлива
1115AWASHERОмыватель ветрового стекла
127.5AIGN6.13.1 Зажигание
135AECU-IGP NO.1ECU-IGP NO.1
1410AECU-IGP NO.3ECU-IGP NO.3
155AECU-IGP NO.2ECU-IGP NO.2
1610AEFI NO.2Многопортовая система впрыска топлива
1710AEFI NO.3Многопортовая система впрыска топлива
1810ABATT FANBATT FAN
195AINV W/PMPINV W/PMP
2110AH-LP RHw/o Адаптивная система переднего освещения: правый фара
15Aw/ Адаптивная система переднего освещения: правый фара
2425AEFI-MAIN NO.2Многопортовая система впрыска топлива
2610AINV W/PMP NO.2INV W/PMP NO.2
2830AEFI-MAIN NO.1Многопортовая система впрыска топлива
3110AH-LP LHw/o Адаптивная система переднего освещения: левосторонний огонь
15Aw/ Адаптивная система переднего освещения: левосторонний огонь
327.5AH-LP HIЛуч дальнего света
3630AEFI-MAIN NO.3Многопортовая система впрыска топлива
3910ACAPACITORCAPACITOR
4025AIGP-MAIN6.13.1 Зажигание
415AEFI NO.1Многопортовая система впрыска топлива
4530AD/C CUTD/C CUT
4620AD-INJD-INJ
4820AVVTVVT
4910AHORNЗвуковой сигнал
517.5AS-HORNПредохранение от звуковой сигналов/против угона
5315ADEICERОбогреватель стекла или дефростер
5510ASTRG HTRПодогрев рулевого колеса
577.5AFOG FRПередние противотуманные огни
6730AIGCT-MAIN NO.2IGCT-MAIN NO.2
6940AHTRСистема кондиционирования воздуха
7030AFAN NO.1Вентилятор электрического охлаждения
7130AFAN NO.2Вентилятор электрического охлаждения
72130ADC/DCDC в адрес DC 400 Вт
7330AIGCT-MAIN NO.1IGCT-MAIN NO.1
7440AABS MAINАнтиблокировочная тормозная система
7580AEPSРулевое управление с электрической силой
7680AINP STD NO.3INP STD NO.3
7750AABS NO.1Антиблокировочная тормозная система
7840AABS NO.2Антиблокировочная тормозная система
7930AWIPERСтеклоочиститель
8760AINP STD NO.1INP STD NO.1
8880AINP STD NO.2INP STD NO.2
