Предохранители и реле Toyota Corolla Cross Eu 2022-2025

Схемы относятся к указанным годам и вариантам Toyota Corolla Cross Eu 2022-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

В этой статье приведены схемы блоков предохранителей Toyota Corolla Cross (Toyota Corolla) EU Модель) 2022, 2023, 2024 и 2025, Здесь указано расположение предохранителей и назначение каждой цепи.

Схема предохранителей Toyota Corolla Cross (EU Model)

Toyota Corolla Cross (EU; 2022-2025)

Содержание

Группа по инструментам блок предохранителей

Расположение блока предохранителей

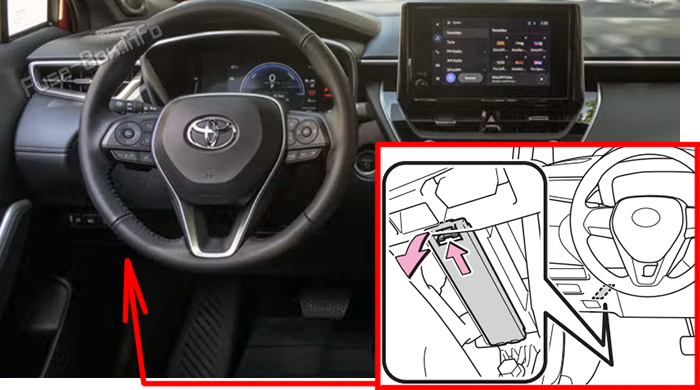

Блок предохранитителей расположен за панелью приборов. Расположение предохранителей в салоне: Toyota Corolla Cross (EU; 2022-2025)

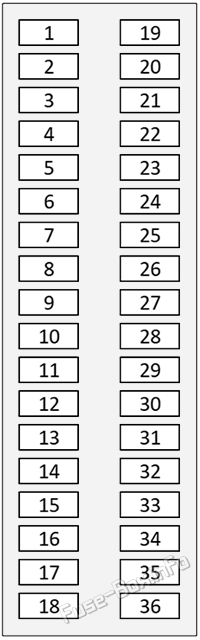

Схема блока предохранителей

$\u0421\u0445\u0435\u043c\u0430 \u0431\u043b\u043e\u043a\u0430 \u043f\u0440\u0435\u0434\u043e\u0445\u0440\u0430\u043d\u0438\u0442\u0435\u043b\u0435\u0439 \u0432 \u0441\u0430\u043b\u043e\u043d\u0435: Toyota Corolla Cross (EU; 2022-2025)$

Определение предохранителей в приборной панели

№	Номинал	Обозначение	Описание
1	7.5A	FOG RR	Задние противотуманные огни
2	7.5A	OBD	Бортовая диагностика
3	7.5A	DOME	Свет и внутренний свет
4	7.5A	DOOR BACK	DOOR BACK
6	10A	ECU-DCC NO.2	4.3.1 Устройство управления двигателем
7	5A	ECU-DCC NO.1	4.3.1 Устройство управления двигателем
8	15A	RADIO	Радио- и аудиосистема
9	20A	DOOR R/R	Задняя правая дверь
11	10A	STRG LOCK	6.11.9 Замок рулевого управления
13	5A	ECU-ACC	4.3.1 Устройство управления двигателем
14	7.5A	ECU-IG1 NO.3	4.3.1 Устройство управления двигателем
15	5A	EPS-IG1	Рулевое управление с электрической силой
16	10A	A/BAG-IG2	Подушки безопасности
17	5A	METER-IG2	Тематический блок документов
18	5A	ECU-IG2 NO.3	4.3.1 Устройство управления двигателем
19	10A	ECU-B NO.2	4.3.1 Устройство управления двигателем
20	5A	ECU-B NO.1	4.3.1 Устройство управления двигателем
21	15A	D/L	Система замка дверей
22	7.5A	STOP	Стоп-сигналы
23	7.5A	AM2	Система стартера
24	10A	HAZ	Огнестрельное освещение
25	5A	PANEL	Огни на панели приборов
26	7.5A	TAIL	Велосипедные огни
27	20A	DOOR	Система замка дверей
28	20A	DOOR R/L	Задняя левая дверь
29	15A	P/OUTLET NO.1	прикуриватель / розетка питания
30	5A	SFT LOCK-ACC	AT Система управления системой переключения
31	15A	WASHER	Омыватель ветрового стекла
32	15A	WIPER RR	Задний стеклоочиститель
33	10A	ECU-IG1 NO.4	4.3.1 Устройство управления двигателем
34	7.5A	BKUP LP	Резервные огни
35	7.5A	ECU-IG1 NO.2	4.3.1 Устройство управления двигателем
36	5A	ECU-IG1 NO.1	4.3.1 Устройство управления двигателем

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

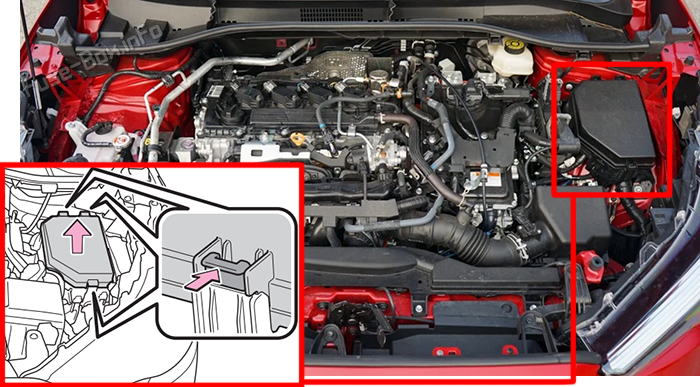

Отсоедините фиксаторы и снимите крышку блока. Расположение предохранителей в моторном отсеке: Toyota Corolla Cross (EU; 2022-2025)

блок предохранителей Диаграммы

Вариант 1

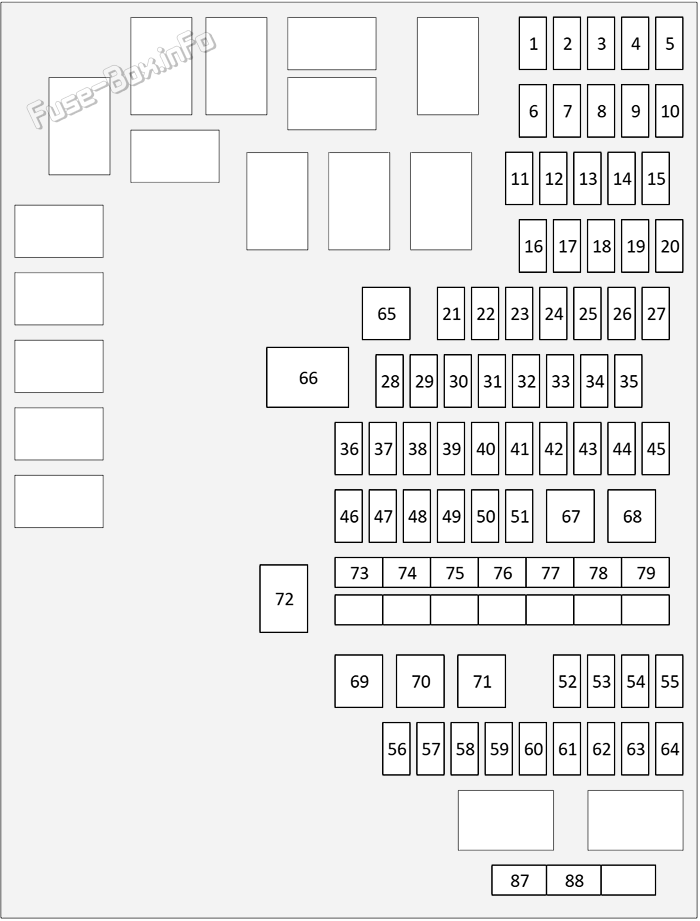

Схема блока предохранителей под капотом (ver.1): Toyota Corolla Cross (EU; 2022-2025)

Определение плавких предохранителей в соотнесении двигателей (ver.1)

№	Номинал	Обозначение	Описание
1	7.5A	PCU NO.2	PCU NO.2
2	10A	PCU NO.1	PCU NO.1
4	7.5A	PM-IGCT	PM-IGCT
5	10A	IGCT NO.2	IGCT NO.2
6	10A	EFI NO.5	Многопортовая система впрыска топлива
11	15A	WASHER	Омыватель ветрового стекла
12	7.5A	IGN	6.13.1 Зажигание
13	5A	ECU-IGP NO.1	ECU-IGP NO.1
14	10A	ECU-IGP NO.3	ECU-IGP NO.3
15	5A	ECU-IGP NO.2	ECU-IGP NO.2
16	10A	EFI NO.2	Многопортовая система впрыска топлива
17	10A	EFI NO.3	Многопортовая система впрыска топлива
18	10A	BATT FAN	BATT FAN
19	5A	INV W/PMP	INV W/PMP
21	10A	H-LP RH	Правый фара
24	25A	EFI-MAIN NO.2	M20A-FXS:: Многопортовая система впрыска топлива
24	10A	EFI-MAIN NO.2	2ZR-FXE:: Многопортовая система впрыска топлива
26	10A	INV W/PMP NO.2	INV W/PMP NO.2
28	30A	EFI-MAIN NO.1	Многопортовая система впрыска топлива
29	20A	TOWING-B	Огни прицепов
31	10A	H-LP LH	Лобовой фара
32	7.5A	H-LP HI	Луч дальнего света
36	30A	EFI-MAIN NO.3	Многопортовая система впрыска топлива
37	5A	BATT-S	Система зарядки и аккумуляторной батареи
39	10A	CAPACITOR	CAPACITOR
40	25A	IGP-MAIN	6.13.1 Зажигание
41	5A	EFI NO.1	Многопортовая система впрыска топлива
42	7.5A	DRL	Дневные ходовые огни
45	30A	D/C CUT	D/C CUT
46	20A	D-INJ	D-INJ
47	30A	WIPER	Стеклоочиститель
48	20A	VVT	VVT
49	10A	HORN	Звуковой сигнал
51	7.5A	S-HORN	Предохранение от звуковой сигналов/против угона
53	15A	DEICER	Обогреватель стекла или дефростер
55	10A	STRG HTR	Подогрев рулевого колеса
56	30A	TOWING-DC/DC	TOWING-DC/DC
57	7.5A	FOG FR	Передние противотуманные огни
67	30A	IGCT-MAIN NO.2	IGCT-MAIN NO.2
69	40A	HTR	Система кондиционирования воздуха
70	30A	FAN NO.1	Вентилятор электрического охлаждения
71	30A	FAN NO.2	Вентилятор электрического охлаждения
72	130A	DC/DC	DC в адрес DC 400 Вт
73	30A	IGCT-MAIN NO.1	IGCT-MAIN NO.1
74	40A	ABS MTR NO.1	Антиблокировочная тормозная система
75	80A	EPS	Рулевое управление с электрической силой
76	80A	INP STD NO.3	INP STD NO.3
77	50A	ABS NO.1	Антиблокировочная тормозная система
78	40A	ABS NO.2	Антиблокировочная тормозная система
79	30A	ABS MAIN	Антиблокировочная тормозная система
80	30A	PTC HTR NO.3	Дополнительный обогревательный прибор
81	30A	PTC HTR NO.1	Дополнительный обогревательный прибор
82	50A	PTC HTR NO.2	Дополнительный обогревательный прибор
87	60A	INP STD NO.1	INP STD NO.1
88	80A	INP STD NO.2	INP STD NO.2

Вариант 2

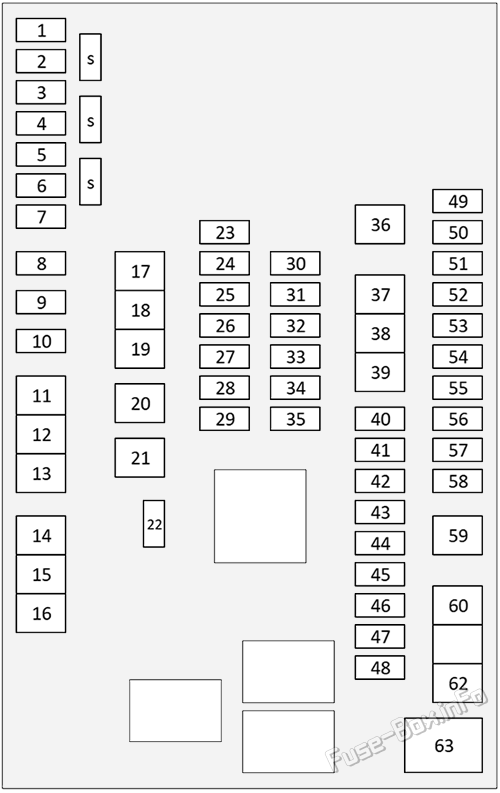

Схема блока предохранителей под капотом (ver.2): Toyota Corolla Cross (EU; 2022-2025)

Назначение предохранителей в соотнесении двигателей (ver.2)

№	Номинал	Обозначение	Описание
1	7.5A	P/OUTLET NO.2	розетка питания (TMT Сделано. "Куозуи моторс, лтд. Сделано.TSAM Сделано)
6	30A	DEF	Отражатель заднего окна (() TMT Сделано. "Куозуи моторс, лтд. Сделал,TSAM Сделано)
8	7.5A	FOG FR	Лямой туман (2ZR-FXE) (TMT Сделано, Kuozui Motors, Ltd. Сделано)
10	20A	ENG W/PMP	Регулятор двигателя (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано)
13	30A	PBD	Задняя дверь с мощностью (TMT Сделано)
14	40A	HTR	Кондиционирования воздуха (автоматический) (2ZR-FXE) (TMT Сделано, Куозуи Моторс. лтд. Сделано)
18	30A	FAN NO.2	Охлаждающий вентилятор (2ZR-FXE) (TMT Сделано, Kuozui Motors, Ltd. Сделано)
20	30A	FAN NO.1	Охлаждающий вентилятор (2ZR-FXE) (TMT Сделано, Куозуи Моторс. лтд. Сделано)
23	10A	STRG LOCK-IG2	Открыватель задней двери (LHD р/о Мощность задняя дверь) (2ZR-FXE) (TMT Открыватель задних дверей RHD р/о Мощность задняя дверь) (2ZR-FXE) (TMT Сделана), система ввода и запуска (LHD) (2ZR-FXE) (TMT Сделана), система ввода и запуска (RHD) (2ZR-FXE) (TMT Сделано), Иммобилизатор (Система) LHD) (2ZR-FXE) (TMT Сделано), Иммобилизатор (Система) RHD) (2ZR-FXE) (TMT Сделано), начало (сделано) LHD) (2ZR-FXE) (TMT Сделано), начало (сделано) RHD) (2ZR-FXE) (TMT Сделано), рулевой шлюз (сделано) LHD) (2ZR-FXE) (TMT Сделано), рулевой шлюз (сделано) RHD) (2ZR-FXE) (TMT Сделано), управление шлюзом без провода (отсек) LHD) (2ZR-FXE) (TMT Сделано), управление шлюзом без провода (отсек) RHD) (2ZR-FXE) (TMT Сделано)
26	10A	EFI NO.2	Охлаждающий вентилятор (2ZR-FXE) (TMT Сделано, Kuozui Motors, Ltd. Сделано), управление двигателем (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано)
27	10A	EFI NO.3	Регулятор двигателя (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано)
28	10A	INJ	Комбинированный метеор (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано), управление двигателем (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Включено, зажигается (2ZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделано)
29	10A	ECU-IG2 NO.1	Управление круизом (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано), динамическое управление радиолокационным круизом (2ZR-FXE) (TMT Сделано, Куозуи Моторс. лтд. Сделано), управление двигателем (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано), гибридная система (2ZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделана), система управления сменой (дваZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано)
30	10A	PM-IGCT	Управление круизом (2ZR-FXE) (TMT Сделано, Kuozui Motors, Ltd. Сделано), динамическое управление радиолокационным круизом (2ZR-FXE) (TMT Сделано, Kuozui Motors, Ltd. Сделано), гибридная система (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделана), система управления сменой (дваZR-FXE) (TMT Сделано, Kuozui Motors, Ltd. Сделано)
31	10A	IGCT NO.2	Управление круизом (2ZR-FXE) (TMT Сделано, Куозуи Моторс. лтд. Сделано), гибридная система (2ZR-FXE) (TMT Сделано, Kuozui Motors, Ltd. Сделана), система управления сменой (дваZR-FXE) (TMT Сделано, Куозуи Моторс. лтд. Сделано)
32	15A	BATT FAN	Управление круизом (2ZR-FXE) (TMT Сделано, Куозуи Моторс. лтд. Сделано), гибридная система (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделана), система управления сменой (дваZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделано)
33	10A	PCU FR	Управление круизом (2ZR-FXE) (TMT Сделано, Kuozui Motors, Ltd. Сделано), гибридная система (2ZR-FXE) (TMT Сделано, Kuozui Motors, Ltd. Сделана), система управления сменой (дваZR-FXE) (TMT Сделано, Kuozui Motors, Ltd. Сделано)
34	10A	INV W/PMP	Управление круизом (2ZR-FXE) (TMT Сделано, Куозуи Моторс. лтд. Сделано), гибридная система (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделана), система управления сменой (дваZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано)
37	40A	IGCT-IG	Управление круизом (2ZR-FXE) (TMT Сделано, Куозуи Моторс. лтд. Сделано), динамическое управление радиолокационным круизом (2ZR-FXE) (TMT Сделано, Куозуи Моторс. лтд. Сделано), гибридная система (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделана), система управления сменой (дваZR-FXE) (TMT Сделано, Куозуи Моторс. лтд. Сделано)
38	30A	ABS MTR NO.3	ABS (2ZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделано), Управление помощи Хилл-Старт (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано),TRC (2ZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделано),VSC (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано)
39	30A	ABS MTR NO.1	ABS (2ZR-FXE) (TMT Сделано, Куозуи Моторс. лтд. Сделано), Управление помощи Хилл-Старт (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано),TRC (2ZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделано),VSC (2ZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделано)
41	7.5A	S-HORN	Открыватель задней двери (LHD р/о Мощность задняя дверь) (2ZR-FXE) (TMT Открыватель задних дверей RHD р/о Мощность задняя дверь) (2ZR-FXE) (TMT Сделана), система ввода и запуска (LHD) (2ZR-FXE) (TMT Сделана), система ввода и запуска (RHD) (2ZR-FXE) (TMT Сделано), Иммобилизатор (Система) LHD) (2ZR-FXE) (TMT Сделано), Иммобилизатор (Система) RHD) (2ZR-FXE) (TMT Сделано), начало (сделано) LHD) (2ZR-FXE) (TMT Сделано), начало (сделано) RHD) (2ZR-FXE) (TMT Сделано), рулевой шлюз (сделано) LHD) (2ZR-FXE) (TMT Сделано), рулевой шлюз (сделано) RHD) (2ZR-FXE) (TMT Водитель, отделитель LHD) (TMT Водитель, отделитель RHD) (TMT Сделано), управление шлюзом без провода (отсек) LHD) (2ZR-FXE) (TMT Сделано), управление шлюзом без провода (отсек) RHD) (2ZR-FXE) (TMT Сделано)
42	30A	WIPER	Передняя Waiper и Washer (2ZR-FXE) (TMT Сделано, Kuozui Motors, Ltd. Сделано), задней промывкой и мытьем (2ZR-FXE) (TMT Сделано, Куозуи Моторс. лтд. Сделано)
43	10A	ETCS	Регулятор двигателя (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано)
44	10A	HORN	Открыватель задней двери (LHD р/о Мощность задняя дверь) (2ZR-FXE) (TMT Открыватель задних дверей RHD р/о Мощность задняя дверь) (2ZR-FXE) (TMT Сделана), система ввода и запуска (LHD) (2ZR-FXE) (TMT Сделана), система ввода и запуска (RHD) (2ZR-FXE) (TMT Сделано, Звуковой сигнал TMT Сделано, Kuozui Motors, Ltd. Сделано.TSAM Сделано), Иммобилизатор (Система) LHD) (2ZR-FXE) (TMT Сделано), Иммобилизатор (Система) RHD) (2ZR-FXE) (TMT Сделано), начало (сделано) LHD) (2ZR-FXE) (TMT Сделано), начало (сделано) RHD) (2ZR-FXE) (TMT Сделано), рулевой шлюз (сделано) LHD) (2ZR-FXE) (TMT Сделано) Рулевой шлюз (сделано) RHD) (2ZR-FXE) (TMT Водитель, отделитель LHD) (TMT Водитель, отделитель RHD) (TMT Сделано), управление шлюзом без провода (отсек) LHD) (2ZR-FXE) (TMT Сделано), управление шлюзом без провода (отсек) RHD) (2ZR-FXE) (TMT Сделано)
45	20A	EFI-MAIN	Охлаждающий вентилятор (2ZR-FXE) (TMT Сделано, Kuozui Motors, Ltd. Сделано), управление двигателем (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано)
46	10A	H-LP HI	Фара (по Фарам) LHD) (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано), фара (сделано) RHD) (2ZR-FXE) (TMT Сделано)
50	7.5A	DRL	Фара (по Фарам) LHD) (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано), фара (сделано) RHD) (2ZR-FXE) (TMT Сделано)
51	5A	BATT-S	Управление круизом (2ZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделано), гибридная система (2ZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделана), система управления сменой (дваZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделано)
54	10A	ABS NO.3	ABS (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Управление по оказанию помощи в строительстве холмов (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано),TRC (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано),VSC (2ZR-FXE) (TMT Сделано, Куозуи Моторс. лтд. Сделано)
55	10A	ABS NO.2	ABS (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано), Управление помощи Хилл-Старт (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано) TRC (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано) VSC (2ZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделано)
56	7.5A	MAYDAY	MAYDAY
57	10A	H-LP RH	Автоматическое управление светом (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано), фара (сделано) LHD) (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано), фара (сделано) RHD) (2ZR-FXE) (TMT Сделано), система автоматического выключения света (2ZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделано, напоминание (2ZR-FXE) (TMT Сделано, Kuozui Motors, Ltd. Сделано)
58	10A	H-LP LH	Автоматическое управление светом (2ZR-FXE) (TMT Сделано, Kuozui Motors, Ltd. Сделано), фара (сделано) LHD) (2ZR-FXE) (TMT Сделано, Куозуи Моторс. лтд. Сделано), фара (сделано) RHD) (2ZR-FXE) (TMT Сделано), контроль уровня луча (показатель уровня луча) TMT Сделано, Kuozui Motors, Ltd. Сделано.TSAM Сделано), система автоматического выключения света (2ZR-FXE) (TMT Сделано, Kuozui Motors, Ltd. Сделано, напоминание (2ZR-FXE) (TMT Сделано, Kuozui Motors, Ltd. Сделано)
59	30A	ABS MTR NO.2	ABS (2ZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделано), Управление помощи Хилл-Старт (2ZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделано),TRC (2ZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделано),VSC (2ZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделано)
60	30A	ABS-MAIN	ABS (2ZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделано), Управление помощи Хилл-Старт (2ZR-FXE) (TMT Сделано. Моторные Куозуи. лтд. Сделано),TRC (2ZR-FXE) (TMT Сделано, Куозуи Моторс. лтд. Сделано),VSC (2ZR-FXE) (TMT Сделано. "Куозуи моторс, лтд. Сделано)
62	50A	J/B-B	J/B-B
63	80A	GLOW	GLOW
