Предохранители и реле Toyota C Hr 2018-2022
Схемы относятся к указанным годам и вариантам Toyota C Hr 2018-2022. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
В этой статье мы рассматриваем первое поколение Тойота С-HR (AX10/AX50), изготовленные из 2017 в адрес 2022. Здесь вы найдёте схему блока предохранителей Тойота С-HR 2018, 2019, 2020, 2021 и 2022, информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Toyota C-HR 2018-2022
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей
За приборной доской находится предохранитель.

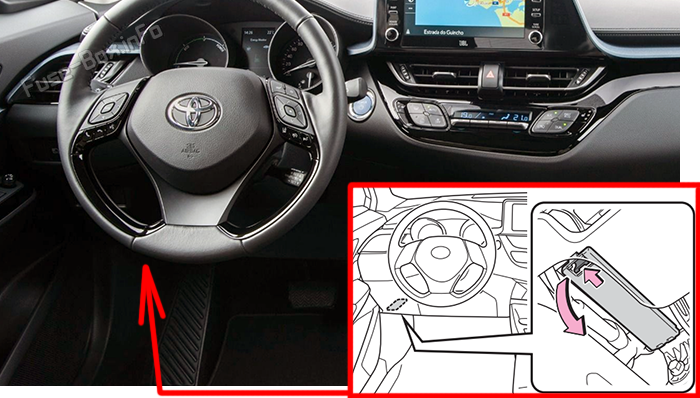

Транспортные средства с левосторонним управлением

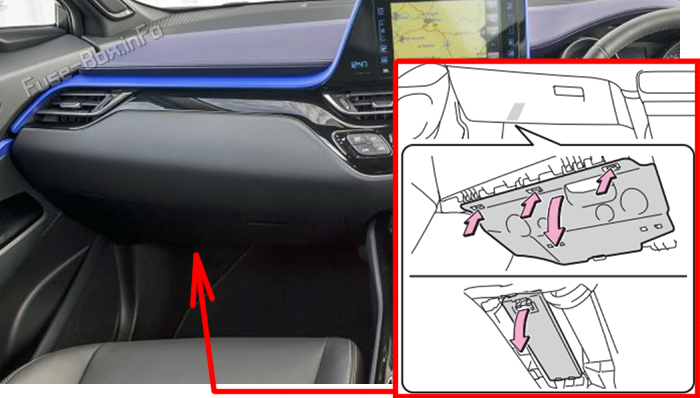

Транспортные средства с правосторонним управлением

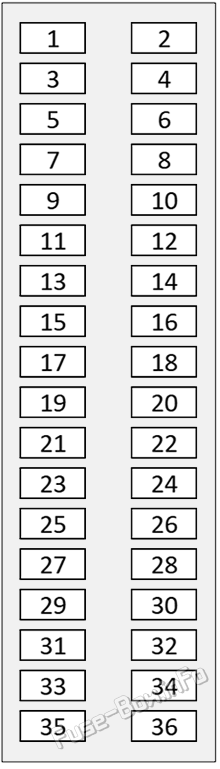

Схема блока предохранителей
| № | Ампы | Имя | Описание |
|---|---|---|---|
| 1 | 5A | ECU-B NO.1 | 4.3.1 Блок управления двигателем |
| 2 | 10A | DOME | Свет и внутренний свет |
| 3 | 7.5A | AM2 | Система запуска |
| 4 | 7.5A | DOOR BACK | DOOR BACK |
| 5 | 15A | STRG LOCK | 6.11.9 Замок рулевого управления |
| 6 | 7.5A | FOG RR | Задние противотуманные огни |
| 7 | 7.5A | STOP | Стоп-сигналы |
| 8 | 7.5A | OBD | Бортовая диагностика |
| 9 | 25A | D/L | Система замка дверей |
| 10 | 5A | AM1 | Система запуска |
| 11 | - | - | - |
| 12 | 20A | DOOR | Система замка дверей |
| 13 | - | - | - |
| 14 | 20A | DOOR R/R | Задняя правая дверь |
| 15 | 10A | ECU-B NO.2 | 4.3.1 Блок управления двигателем |
| 16 | 20A | DOOR R/L | Задняя левая дверь |
| 17 | 10A | HAZ | Аварийная световая сигнализация |
| 18 | 7.5A | BKUP LP | Фонари заднего хода |
| 19 | 5A | METER-IG2 | Комбинация приборов |
| 20 | 5A | ECU-IG1 NO.1 | 4.3.1 Блок управления двигателем |
| 21 | 5A | ECU-IG2 NO.3 | 4.3.1 Блок управления двигателем |
| 22 | 7.5A | ECU-IG1 NO.3 | 4.3.1 Блок управления двигателем |
| 23 | 15A | A/BAG-IG2 | Подушки безопасности |
| 24 | 10A | ECU-IG1 NO.4 | 4.3.1 Блок управления двигателем |
| 25 | 20A | RADIO | Радио- и аудиосистема |
| 26 | 15A | WASHER | Омыватель ветрового стекла |
| 27 | 5A | ECU-DCC NO.1 | Блок управления двигателем (переносчик тока 1) |
| 28 | 15A | WIPER RR | Задний стеклоочиститель |
| 29 | 10A | ECU-DCC NO.2 | Блок управления двигателем (переносчик тока 2) |
| 30 | 5A | ECU-1G1 NO.2 | 4.3.1 Блок управления двигателем |
| 31 | 5A | ECU-ACC | 4.3.1 Блок управления двигателем |
| 32 | 5A | EPS-IG1 | Электроусилитель рулевого управления |
| 33 | 5A | SFT LOCK-ACC | AT Система управления системой переключения |
| 34 | 5A | PANEL | Огни на панели приборов |
| 35 | 15A | P/OUTLET NO.1 | Прикуриватель / розетка 12 В |
| 36 | 10A | TAIL | Задние габаритные огни |
Блок предохранителей в моторном отсеке es
Блок предохранителей в моторном отсеке es

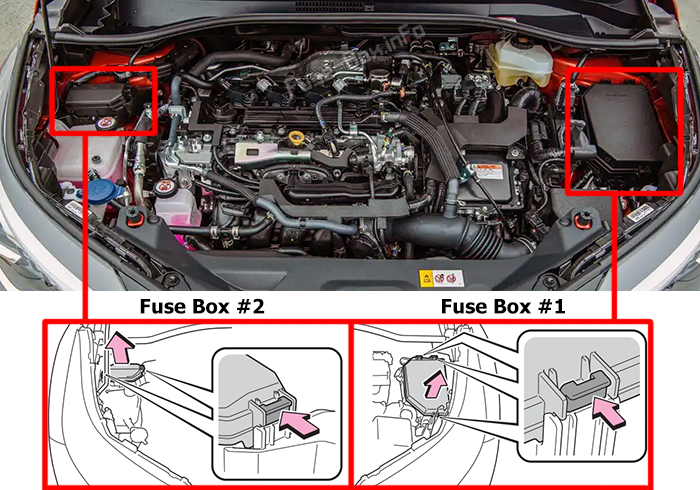

Расположение блока предохранителей
Поднимая когти, поднимайте обложку.

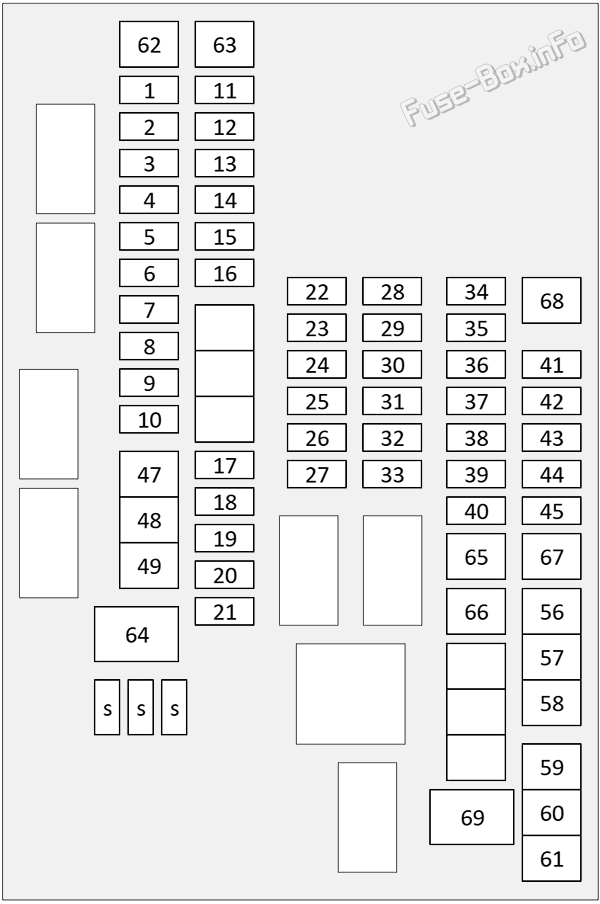

блок предохранителей#1 Схема
Вариант 1
| № | Ампы | Имя | Описание |
|---|---|---|---|
| 1 | 7.5A | ECU-B NO.3 | 4.3.1 Блок управления двигателем |
| 2 | 5A | BATT-S | EU:: Батарея и система зарядки |
| 3 | 20A | IGN/INJ | Зажигание; топливные инжекторы |
| 4 | 10A | ETCS | 3.3.1 Электронная система управления дроссельной заслонкой |
| 5 | 10A | HORN | Звуковой сигнал |
| 6 | 10A | DRL | Дневные ходовые огни |
| 7 | 7.5A | DCM/MAYDAY | Модуль передачи данных/система вызова экстренных служб |
| 8 | 10A | H-LP LH | US:: левосторонний огонь; |
| 20A | EU:: левосторонний огонь; | ||
| 9 | 10A | H-LP RH | US:: правый фара |
| 20A | EU:: правый фара | ||
| 10 | 20A | AMP NO.1 | Аудиосистема |
| 11 | 30A | D/C CUT | D/C CUT |
| 14 | 7.5A | S-HORN | Предохранение от рогов/против угона |
| 15 | 7.5A | H-LP SHADE | H-LP SHADE |
| 16 | 20A | AMP NO.2 | Аудиосистема |
| 17 | 30A | EFI-MAIN NO.1 | US:: Многопортовая система впрыска топлива |
| 20A | EU:: Многопортовая система впрыска топлива | ||
| 18 | 30A | ST | Система запуска |
| 21 | 25A | IG2-MAIN | Зажигание 2 - основная |
| 22 | 10A | ECU-IG2 NO.1 | 4.3.1 Блок управления двигателем |
| 23 | 15A | IGN | EU:: зажигание |
| 24 | 15A | EFI NO.2 | US:: Многопортовая система впрыска топлива |
| 10A | EU:: Многопортовая система впрыска топлива | ||
| 25 | 10A | EFI NO.3 | Многопортовая система впрыска топлива |
| 30 | 5A | WASHER-S | EU:: Уборка ветрового стекла |
| 31 | 10A | MIR HTR | Зеркало-греватель |
| 32 | 5A | WIPER-S | Стеклоочистители |
| 33 | 10A | EFI NO.4 | EU:: Многопортовая система впрыска топлива |
| 37 | 15A | STRG HTR | Подогрев рулевого колеса |
| 38 | 10A | FUEL OPN | 2.11.1 Отверстие топливной крышки |
| 39 | 30A | WIPER | Стеклоочистители |
| 40 | 30A | TOWING ALT | EU:: Огни прицепов |
| 42 | 10A | FOG FR | Передние противотуманные огни |
| 43 | 15A | DEICER | Обогреватель зоны покоя стеклоочистителей |
| 44 | 20A | DOOR DBL/L | Двойное запирание дверей |
| 45 | 30A | S/HTR-MAIN | Обогреватель сиденья |
| 47 | 50A | J/B-B | Автобус-комплекс |
| 48 | 30A | H-LP CLN | Омыватель фар |
| 49 | 30A | VLVMATIC | VLVMATIC |
| 56 | 30A | PTC HTR NO.2 | Дополнительный обогревательный прибор |
| 58 | 50A | PTC HTR NO.1 | Дополнительный обогревательный прибор |
| 59 | 30A | FAN NO.1 | Электрический вентилятор системы охлаждения |
| 61 | 50A | DEF | Обогреватель заднего стекла |
| 62 | 30A | ABS-MAIN | Антиблокировочная тормозная система - основная |
| 63 | 50A | ABS MTR NO.1 | ABS, система удержания тормозов, система электрического стояночного тормоза, система контроля за работой системы на высоте,TRAC, VSC1 |
| 64 | 80A | EPS | Электроусилитель рулевого управления |
| 65 | 50A | HTR | EU Система кондиционирования и отопления |
| 66 | 50A | HTR | US Система кондиционирования и отопления |
| 67 | 30A | PTC HTR NO.3 | Дополнительный обогревательный прибор |

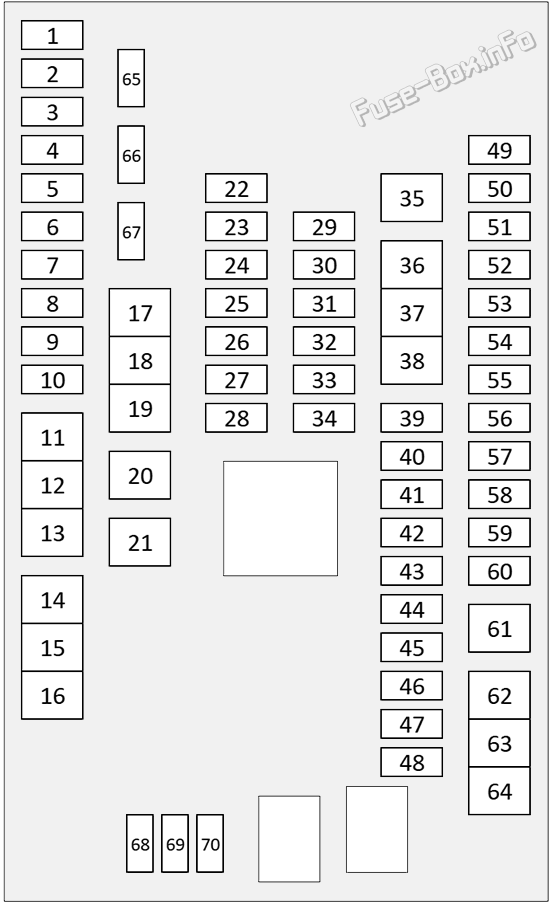

Вариант 2
| № | Ампы | Имя | Описание |
|---|---|---|---|
| 1 | 30A | WIPER | Передняя передние стеклоочистители и омыватель |
| 2 | 15A | STRG HTR | Нагреваемая система рулевого колеса |
| 3 | 20A | DOOR DBL/L | Двойное запирание |
| 4 | 15A | DEICER | Обогреватель зоны покоя стеклоочистителей |
| 5 | 10A | FUEL OPN | Открыть крышку топливной системы |
| 6 | 30A | S/HTR-MAIN | Прибор для отопления сидений |
| 8 | 10A | FOG FR | Лайт спереди |
| 9 | 30A | TOWING-DC/DC | Коннектор выбора (буксовочное буксирование) |
| 10 | 25A | ENG W/PMP | Регулятор двигателя |
| 11 | 50A | DEF | Зеркало-греватель, отражатель заднего окна |
| 12 | 30A | PTC HTR NO.3 | Система кондиционирования воздуха |
| 14 | 40A | HTR | Система кондиционирования воздуха |
| 15 | 30A | PTC HTR NO.2 | Система кондиционирования воздуха |
| 16 | 30A | ABS MTR NO.2 | ABS, система удержания тормозов, система управления вспомогательного оборудования на холме,TRC, VSC |
| 18 | 30A | FAN NO.2 | Вентилятор системы охлаждения |
| 19 | 50A | PTC HTR NO.1 | Система кондиционирования воздуха |
| 20 | 30A | FAN NO.1 | Вентилятор системы охлаждения |
| 21 | 30A | ABS-MAIN | ABS, система удержания тормозов, система управления вспомогательного оборудования на холме,TRC, VSC |
| 23 | 15A | S/HTR F/L | Прибор для отопления сидений |
| 24 | 15A | S/HTR F/R | Прибор для отопления сидений |
| 25 | 10A | EFI NO.2 | Вентилятор системы охлаждения, управление двигателем |
| 26 | 10A | EFI NO.3 | Регулятор двигателя |
| 27 | 15A | INJ | Комбинация приборов, управление двигателем, зажигание |
| 28 | 10A | ECU-IG2 NO.1 | Контроль круизных потоков (батарея, аккумуляторная батарея, основанная на никелевом металле), динамическая радиолокационная система контроля круизных потоков, система управления двигателем, гибридная система (батарея, аккумуляторная батарея, аккумуляторная батарея, предполагающая использование никельного металла), система контроля за смещением (батарея, аккумуляторная батарея, аккумуляторная батарея, основанная на никель-металле) |
| 29 | 10A | PM-IGCT | Контроль круизных потоков (батарея, аккумуляторная батарея, основанная на никелевом металле), динамическая радиолокационная система контроля круизных потоков, гибридная система (батарея, аккумуляторная батарея, аккумуляторная батарея, аккумуляторная батарея, основанная на никелевом металле), система контроля за смещением (батарея, аккумуляторная батарея, аккумуляторная батарея, основанная на никелевом металле) |
| 30 | 10A | IGCT NO.2 | Противоугонная система [и] LHD], кража [[Вторая] [вторая] RHD] |
| 31 | 15A | BATT FAN | Система управления гибридной установкой (никель-металлическая тяговая батарея), гибридная система (батарея, аккумуляторная батарея, аккумуляторная батарея, аккумуляторная батарея, аккумуляторная батарея, аккумуляторная батарея, аккумуляторная батарея, гибридная система, гибридная система, гибридная система, никель, герметическая система, гибридная система, гибридная система, гибридная система, гибридная система, гибкая система, гибкая система, гибкая система, система регулирования перемещения (аккумуляторная батарея, аккумуляторная батарея, аккумулятор, аккумулятор, охватывающая никель металл, никель, металл, герметическая гибридная батарея) |
| 32 | 10A | PCU FR | Система управления гибридной установкой (никель-металлическая тяговая батарея), гибридная система (батарея, аккумуляторная батарея, аккумуляторная батарея, аккумуляторная батарея, аккумуляторная батарея, аккумуляторная батарея, аккумуляторная батарея, гибридная система, гибридная система, гибридная система, никель, герметическая система, гибридная система, гибридная система, гибридная система, гибридная система, гибкая система, гибкая система, гибкая система, система регулирования перемещения (аккумуляторная батарея, аккумуляторная батарея, аккумулятор, аккумулятор, охватывающая никель металл, никель, металл, герметическая гибридная батарея) |
| 33 | 10A | INV W/PMP | Комбинация приборов |
| 36 | 40A | IGCT-IG | Контроль круизных потоков (батарея, аккумуляторная батарея, основанная на никелевом металле), динамическая радиолокационная система контроля круизных потоков, гибридная система (батарея, аккумуляторная батарея, аккумуляторная батарея, аккумуляторная батарея, основанная на никелевом металле), система контроля за смещением (батарея, аккумуляторная батарея, аккумуляторная батарея, основанная на никелевом металле) |
| 37 | 30A | ABS MTR NO.3 | ABS, система удержания тормозов, система управления вспомогательного оборудования на холме,TRC, VSC |
| 38 | 30A | ABS MTR NO.1 | ABS, система удержания тормозов, система управления вспомогательного оборудования на холме,TRC, VSC |
| 39 | 30A | TOWING-B | Коннектор выбора (буксовочное буксирование) |
| 40 | 7.5A | S-HORN | Противоугонная система |
| 41 | 30A | EPB NO.2 | Торможение на электротяге |
| 42 | 10A | ETCS | Регулятор двигателя |
| 43 | 10A | HORN | Звуковой сигнал |
| 44 | 7.5A | H-LP SHADE | Луч, устройство управления уровнем луча (автоматический) |
| 47 | 30A | D/C CUT | Источник питания |
| 48 | 20A | EFI-MAIN | Вентилятор системы охлаждения, управление двигателем |
| 49 | 5A | WASHER-S | Передняя передние стеклоочистители и омыватель, уборщик фар |
| 50 | 25A | IG2-MAIN | Источник питания |
| 51 | 10A | DRL | Луч, устройство управления уровнем луча (автоматический) |
| 52 | 5A | BATT-S | Система управления гибридной установкой (никель-металлическая тяговая батарея), гибридная система (батарея, аккумуляторная батарея, аккумуляторная батарея, аккумуляторная батарея, аккумуляторная батарея, аккумуляторная батарея, аккумуляторная батарея, гибридная система, гибридная система, гибридная система, никель, герметическая система, гибридная система, гибридная система, гибридная система, гибридная система, гибкая система, гибкая система, гибкая система, система регулирования перемещения (аккумуляторная батарея, аккумуляторная батарея, аккумулятор, аккумулятор, охватывающая никель металл, никель, металл, герметическая гибридная батарея) |
| 53 | 20A | AMP NO.1 | Аудиосистема (усилитель отсечь тип), навигационная система (усилитель отсечь тип), система заднего обзора (усилитель отсечь тип) |
| 54 | 20A | AMP NO.2 | Аудиосистема (усилитель отсечь тип), навигационная система (усилитель отсечь тип), система заднего обзора (усилитель отсечь тип) |
| 55 | 10A | ABS NO.3 | ABS, система удержания тормозов, система управления вспомогательного оборудования на холме,TRC, VSC |
| 56 | 10A | ABS NO.2 | ABS, система удержания тормозов, система управления вспомогательного оборудования на холме,TRC, VSC |
| 58 | 30A | EPB NO.1 | Торможение на электротяге |
| 59 | 10A | H-LP RH | Луч, устройство управления уровнем луча (автоматический) |
| 20A | H-LP RH | Луч, устройство управления уровнем луча (автоматическое), светофор, фонарь, сигнал поворота и сигнал предупреждения об опасности | |
| 60 | 10A | H-LP LH | Автоматическое управление светом, фара, устройство управления уровнем луча (автоматическое), система автоматического включения света, световое напоминание |
| 20A | H-LP LH | Автоматическое управление светом, фара, фара, фара, фара уровня луча (автоматическая), устройство для очистки фар, светоотражающая система, система автоматического включения света, световое напоминание, маяк, сигнал поворота и предупреждающий о опасности | |
| 61 | 50A | J/B-B | Источник питания |
| 63 | 30A | H-LP CLN | Омыватель фар |

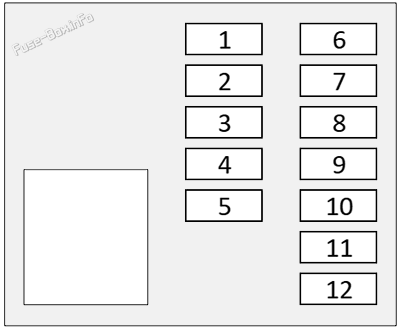

Схема блока предохранителей №2
| № | Ампы | Функция |
|---|---|---|
| 1 | - | - |
| 2 | 5A | BATT-S |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | 10A | PCU FR |
| 9 | 5A | INV W/PMP NO. 2 |
| 10 | 15A | BATT FAN |
| 11 | 10A | IGCT NO.2 |
| 12 | 10A | PM-IGCT |

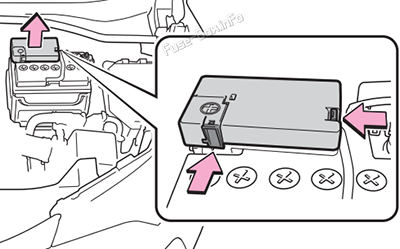

Аккумуляторная батарея блок предохранителей
| Ампы | Имя | Функция |
|---|---|---|
| 140A | BATT | Электропитание, генератор |
| 120A | DC/DC | Контроль движения, гибридная система, система контроля за смещением |
| 80A | EPS | EPS |
| 60A | J/B-AM | Автоматическое управление светом, передний противотуманный огонь, устройство управления уровнем фары, освещение, автоматическая система отключения света, светофор, задний противотуманный огонь, задний фонарь |
