Предохранители и реле ВАЗ 2101 2102 2103
Схемы относятся к указанным годам и вариантам ВАЗ 2101 2102 2103. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля ВАЗ.
Оглавление
ВАЗ-2101 «Жигули» заднеприводной автомобиль с кузовом седан. Выпускался в 1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987 и 1988 году. В народе получил название «копейка». В данной публикации вы найдёте описание предохранителей и реле Ваз 2101 2102 2103, со схемой блока и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.
Предохранители в салоне

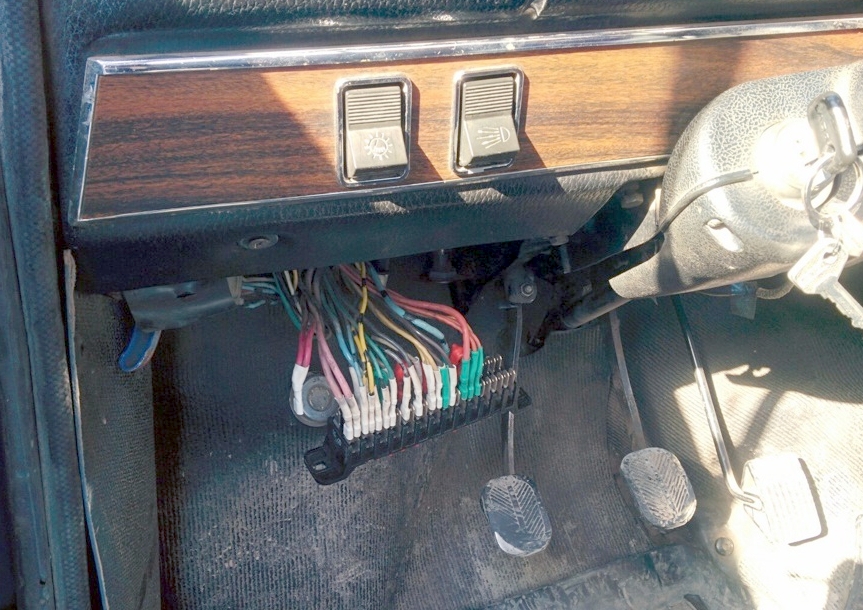

Главный блок с предохранителями находится под панелью со стороны водителя. Может быть закрыт защитной крышкой.

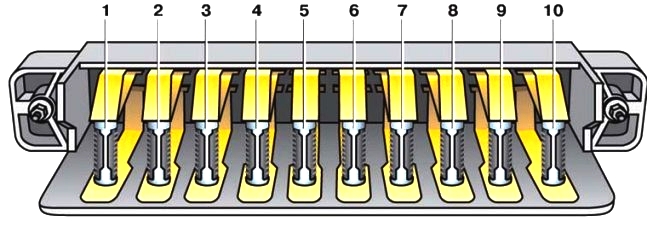

Схема
Описание
| 1 | 16А Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала |
|---|---|
| 2 | 8А Стеклоочиститель и реле стеклоочистителя Электродвигатель отопителя Электродвигатель омывателя ветрового стекла (ВАЗ-21011, 21013) |
| 3 | 8А Левая фара (дальний свет) Контрольная лампа включения дальнего свет |
| 4 | 8А Правая фара (дальний свет) |
| 5 | 8А Левая фара (ближний свет) |
| 6 | 8А Правая фара (ближний свет) |
| 7 | 8А Левый передний фонарь (габаритный свет) Левая фара (габаритный свет; ВАЗ-21011, 21013) Контрольная лампа габаритного света Правый задний фонарь (габаритный свет) Лампа освещения багажника Лампа фонаря освещения номерного знака Фонарь освещения номерного знака (ВАЗ-2101) Лампа освещения комбинации приборов |
| 8 | 8А Правый передний фонарь (габаритный свет) Правая фара (габаритный свет; ВАЗ-21011, 2101) Лампа фонаря освещения номерного знака Лампа освещения прикуривателя Левый задний фонарь (габаритный свет) Подкапотная лампа |
| 9 | 8А Контрольная лампа давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа стояночного тормоза и уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа заряда аккумуляторной батареи Фонарь заднего хода Лампа вещевого ящика |
| 10 | 8А Регулятор напряжения Обмотка возбуждения генератора |
За прикуриватель отвечает предохранитель номер 1 на 16А.

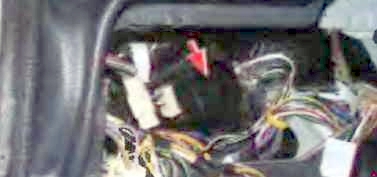

Отдельно находится реле стеклоочистителя (РС-514), на левой водительской стойке под торпедо за утеплителем.

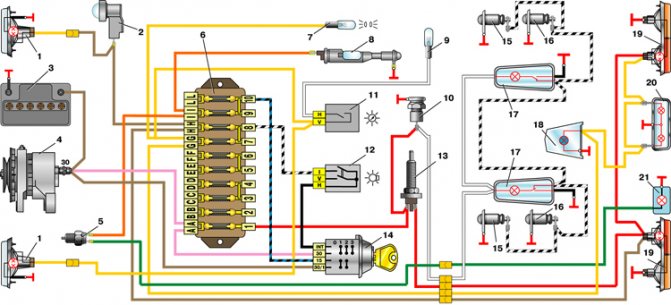

Электросхема 2101
Реле под капотом
Несколько элементов реле находится в подкапотном пространстве.

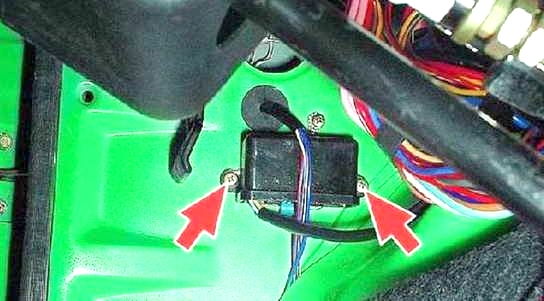

Реле указателей поворота и аварийной сигнализации
Реле указателей поворота и аварийной сигнализации (РС-491) расположено на щите передка под комбинацией приборов.

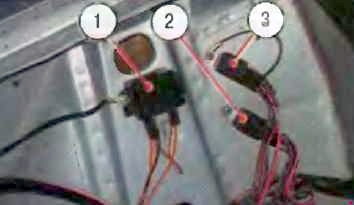

Реле света фар и заряда АКБ
Схема
Назначение
- Реле сигнализатора заряда аккумуляторной батареи (РС-702)
- Реле включения дальнего света фар (ВАЗ-21011 и BA3-21013)
- Реле включения ближнего света фар (ВАЗ-21011 и BA3-21013)
