Предохранители и реле ВАЗ 2110 2111 2112 (инжектор)
Схемы относятся к указанным годам и вариантам ВАЗ 2110 2111 2112 (инжектор). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля ВАЗ.
Оглавление
ВАЗ 2110 2111 2112 (Лада 110 111 112) — семейство автомобилей выпускавшихся в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году с кузовами седан, хэтчбек и универсал преимущественно с 8 и 16 клапанными бензиновыми двигателями (инжектор, карбюратор). В данной статье Вы найдете описание блоков предохранителей и реле ВАЗ 2110 2111 2112 со схемами, фотографиями и местами их расположения. Электросхема соединений. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле в вашем реле ВАЗ 2110 (2111 / 2112) может отличаться от представленного и зависит от года выпуска. Актуальное назначение может быть нанесено на сам блок.
Основной блок

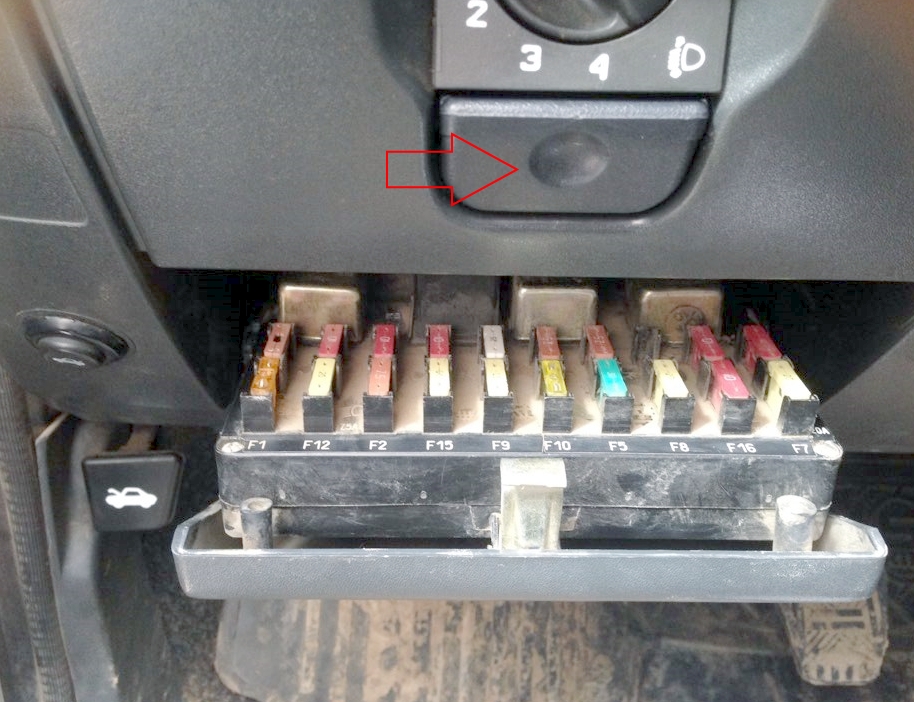

Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

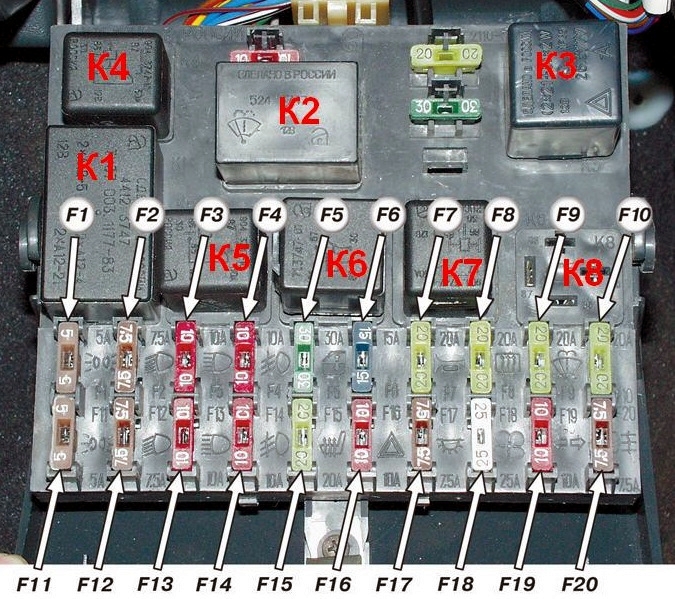

Фото — схема Вариант 1
Блок 2110 — 3722010 -01

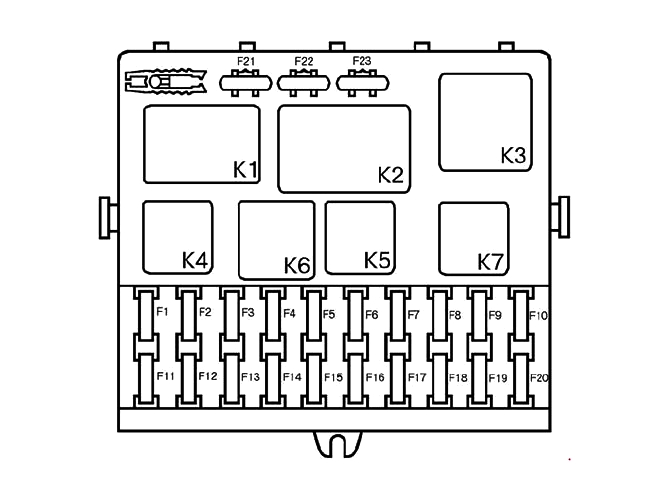

Схема Вариант 2
Блок 2110 — 3722010

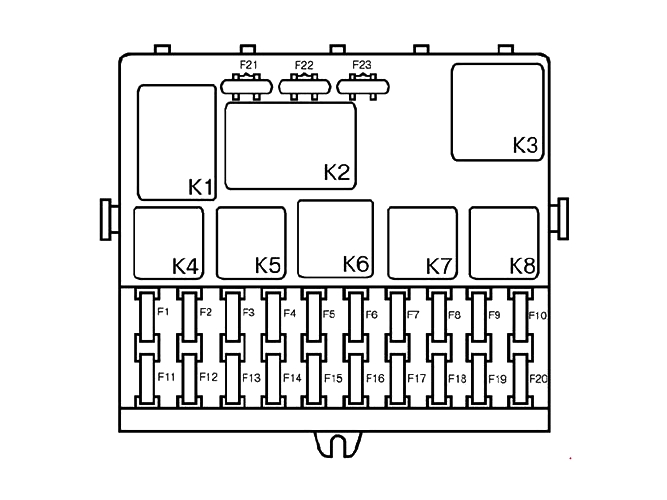

Схема Вариант 3
Блок 2110-3722010-08
Описание предохранителей
| F1 | 5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта |
|---|---|
| F2 | 7,5А Левая фара (ближний свет) |
| F3 | 10А Левая фара (дальний свет) |
| F4 | 10А Правая противотуманная фара |
| F5 | 30А Электродвигатели стекло подъёмников дверей |
| F6 | 15А Переносная лампа |
| F7 | 20А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал |
| F8 | 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла |
| F9 | 20А Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла |
| F10 | 20А Резервный |
| F11 | 5А Лампы габаритного света правого борта |
| F12 | 7,5А Правая фара (ближний свет) |
| F13 | 10А Правая фара (дальний свет). Контрольная лампа включения дальнего света |
| F14 | 10А Левая противотуманная фара |
| F15 | 20А Электро обогрев сидений. Блокировка замка багажника |
| F16 | 10А Реле — прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F17 | 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп — сигнала. Часы (или маршрутный компьютер) |
| F18 | 25А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель. |
| F19 | 10А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер) |
| F20 | 7,5А Лампы задних противотуманных фонарей |
За работу прикуривателя отвечает предохранитель номер 18 на 25А.

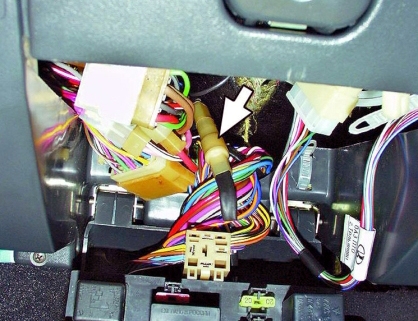

В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.
Назначение реле
- K1 — реле контроля исправности ламп
- K2 — реле очистителя ветрового стекла
- KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
- K4 — реле включения ближнего света фар
- K5 — реле включения дальнего света фар
- K6 — дополнительное реле
- K7 — реле включения обогрева заднего стекла
- K8 — реле задних противотуманных фонарей

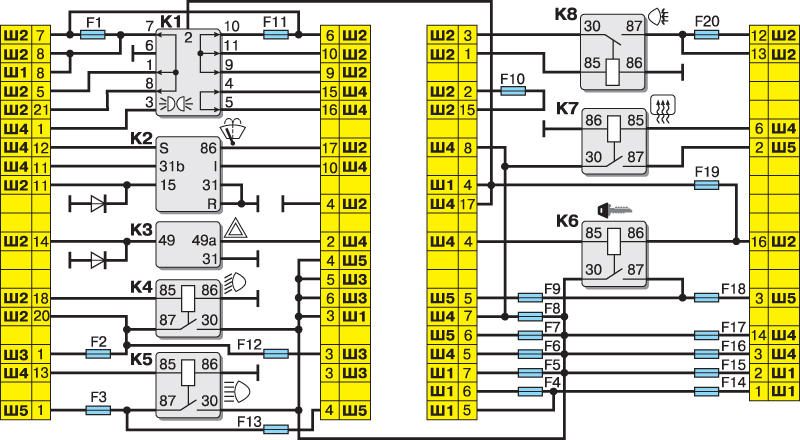

Электро схема блока

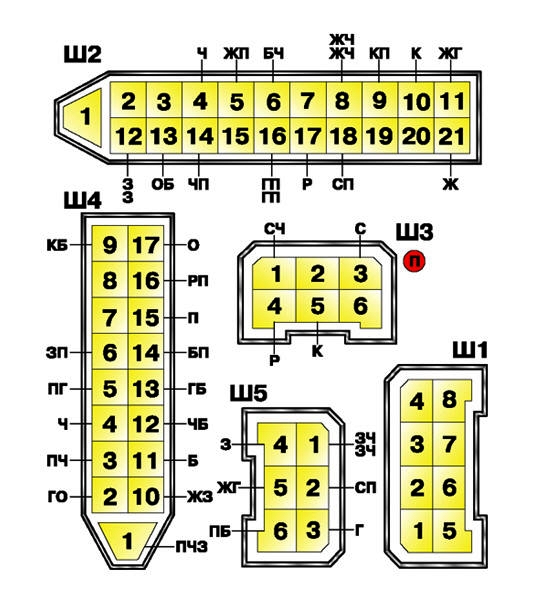

Схема соединений
Дополнительный блок

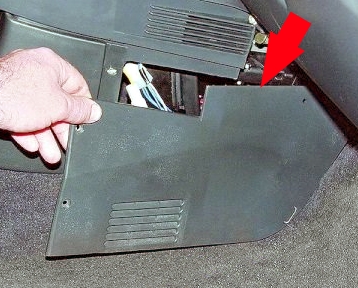

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

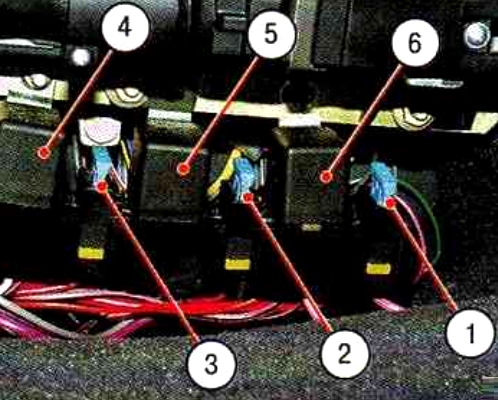

Схема
Обозначение
- 15А — Модуль зажигания, контроллер
- 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
- 15А — топливного насоса, предохранитель бензонасоса , форсунки
- Реле электро вентилятора
- Реле бензонасоса
- Главное реле (реле зажигания)

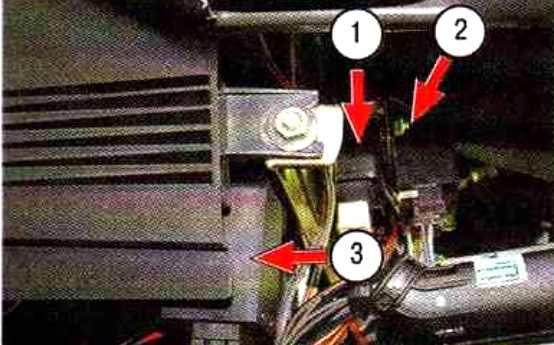

Другая часть — с левой стороны консоли:
Схема
Расшифровка
- Блок управления центральным замком
- Блок иммобилизатора
- Реле включения задних противотуманных фонарей.
