Предохранители и реле Volkswagen Amarok II (2022-2023)
Схемы относятся к указанным годам и вариантам Volkswagen Amarok II (2022-2023). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье мы рассматриваем второе поколение Volkswagen Amarok, доступное из 2022 чтобы представить. Вот вы найдете блок предохранителей диаграммы Фольксваген Амарок 2022 и 2023, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей VW Amarok II
Содержание
Группа по инструментам блок предохранителей
Группа по инструментам блок предохранителей

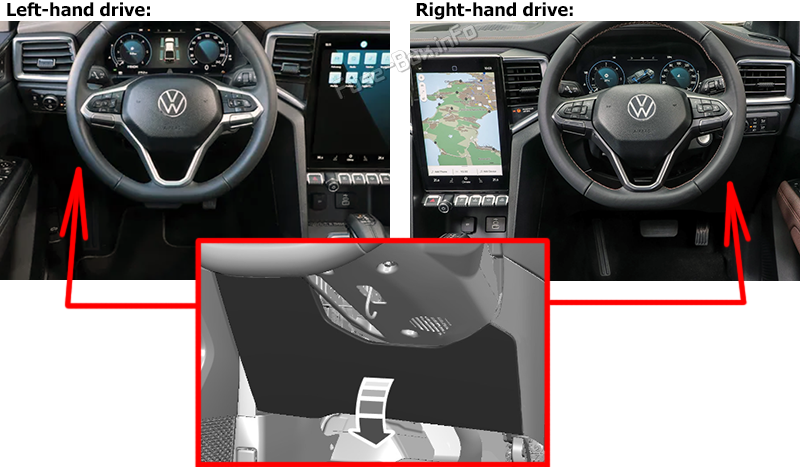

Расположение блока предохранителей

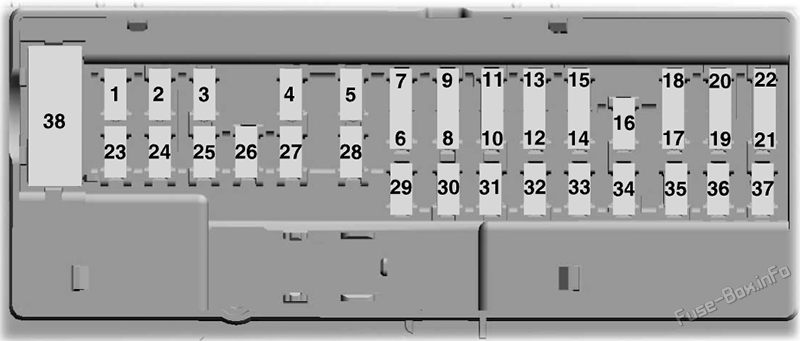

блок предохранителей Схема (-SX2-)
| № | Ампы | Функция/компонент |
|---|---|---|
| SC2 | 10A | Кнопка внутренней блокировки водителя центральной блокирующей системы Внутренняя кнопка блокировки центральной блокирующей системы спереди пассажира DC/AC преобразователь с розеткой, 12V - 230V 6.7.6.6.6 Рабочее устройство для регулятора окон в двери водителя |
| SC3 | 7.5A | Зарядное устройство 1 для мобильных устройств (без учета) |
| SC4 | - | - |
| SC5 | - | - |
| SC6 | 10A | Крутящий сигнал системы сигнализации против угона Заглушитель батареи |
| SC7 | - | - |
| SC8 | 5A | Регулятор модуля экстренного вызова и подразделение связи |
| SC9 | 5A | Внутренние мониторы отправляют и получают модуль 1 |
| SC10 | - | - |
| SC11 | - | - |
| SC12 | 7.5A | Диагностический интерфейс для автобусных автобусов Селекторный рычаг Устройство управления системой отопления и кондиционирования воздуха |
| SC13 | 7.5A | Группа контроля электроники рулевой колонки Вставить панель & ломки |
| SC14 | - | - |
| SC15 | 15A | Группа управления мультимедийной системой Диагностическая связь |
| SC16 | - | - |
| SC17 | 7.5A | Устройство управления угловым светом и фарами Контрольный блок для системы измерения ОВ Тормозной переключатель прицепа |
| SC18 | 7.5A | Перевозчик-реле и взрыватель A для специальных транспортных средств Вспомогательный переключатель Тахограф |
| SC19 | 5A | Рабочий блок для освещения (пакет переключателей фар) |
| SC20 | 5A | 6.11.5 Зажигание/пусковой переключатель Кнопка запуска |
| SC21 | - | - |
| SC22 | - | - |
| SC23 | - | - |
| SC24 | - | - |
| SC25 | - | - |
| SC26 | - | - |
| SC27 | - | - |
| SC28 | - | - |
| SC29 | 15A | Устройство для отображения передней информации и блок управления оперативной единицей Тахограф |
| SC30 | 5A | Выключатель тормозов |
| SC31 | 10A | Центральная оперативная группа для панели приборов Переключаю модуль 1 на центральную консоль Группа контроля за входом и запуском |
| SC32 | 20A | Радио |
| SC33 | - | - |
| SC34 | 30A | Запустить/запустить реле взрыватель 17 на предохранителе C взрыватель 18 на предохранителе C взрыватель 36 на предохранителе C Взрывчатка 37 на предохранителе C |
| SC35 | - | - |
| SC36 | 15A | Группа контроля за парковкой автомобилей Модуль заднего сиденья |
| SC37 | 20A | Группа контроля электроники рулевой колонки Нагреваемое рулевое колесо Автоматическое внутреннее зеркало против ослепления |
| SC38 | 30A | Выключатель окна |
Сопоставимость двигателей блок предохранителей es
Сопоставимость двигателей блок предохранителей es

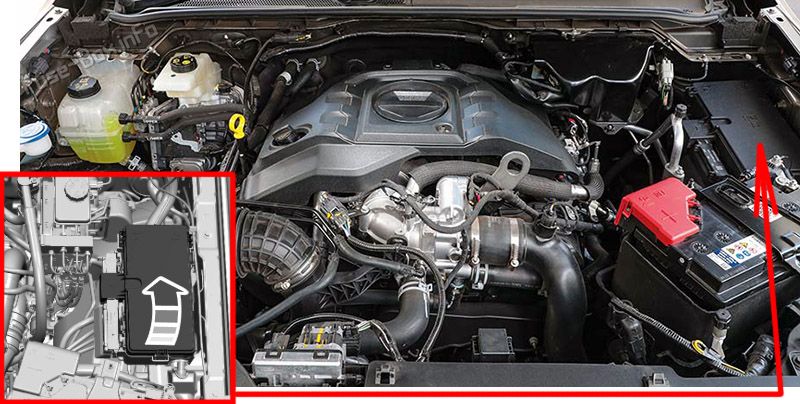

Расположение блока предохранителей

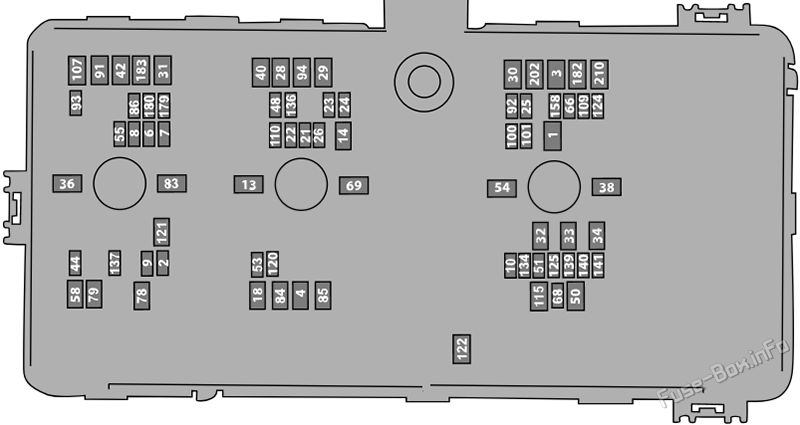

блок предохранителей Схема (-SX1-)
| № | Ампы | Функция/компонент |
|---|---|---|
| SB1 | 30A | Бортовой блок управления снабжением (BCM 1) |
| SB2 | 20A | Элемент отопления для картерного дыхательного аппарата (дизель 2.0L) |
| SB3 | 30A | Бортовой блок управления снабжением (BCM 2) |
| SB4 | 30A | Устройство управления топливными насосами взрыватель 120 на предохранителе B |
| SB6 | 25A | Устройство управления двигателем/двигателем |
| SB7 | 30A | Регулятор давления зарядки соленоидный клапан 2 (дизель 2.0L, 3.0L) Переходный клапан турбины (дизель 2.0L, 3.0L) Обводной клапан для охлаждения отработавших газов (дизель 2.0L, 3.0L) Регуляторный клапан 1 (петрал) Регулятор камеры выпуска 1 (петрол) Пробоотборник для лямбды 1 до каталитического нейтрализатора (Петрол) Пробоотборник для лямбды 1 после каталитического нейтрализатора (петрол) Активированный соленоидный клапан фильтра древесного угля 1 (петрол) |
| SB8 | 20A | Радиатор слепого управления 2 вентилятор радиатора реле вентилятор радиатора 2 реле Клапан для регулирования давления масла Теплоэлемент для картерных трубок (Дизель 3.0L) Компрессор кондиционера воздуха Циркуляционный клапан турбонагнетателя (Петрол) |
| SB9 | 20A | Контрольный блок для отправителя NOx (дизель 2.0L, 3.0L) Контрольный блок 2 для отправителя NOx (дизель 2.0L, 3.0L) Установка управления 3 для отправителя NOx (дизель 2.0L, 3.0L) Устройство управления 1 для датчика твердых частиц (Дизель 2.0L) Реле с заглушкой (дизель 2.0L, 3.0L) Автоматическая система контроля за периодом светоотражения (дизель 2.0L, 3.0L) Бортовой блок управления снабжением 2 60-штырьковый электрический соединитель Пин 23 Срабатывание с воспламенением от сжатия 1~4 с фазой выпуска (Петрол) 4х4 Электрический рулет Редуктор турбонагнетателя (петровый) Соленоид нефтяного насоса (петрол) Обходный клапан охлаждающей жидкости двигателя (петроллер) |
| SB10 | 20A | Регулирующий клапан давления топлива (дизель 3.0L) Топливный клапан (дизель 3.0L) Автоматическая коробка передач |
| SB13 | 40A | Устройство управления свежими воздуходувками |
| SB18 | 30A | Запуск |
| SB21 | 10A | Автоматическое регулирование фары Лобовой левый фара Передний правый фара |
| SB23 | 10A | ABS БД система |
| SB24 | 10A | Автоматическая система контроля за периодом светоотражения (дизель 2.0L, 3.0L) 6.7.8 Устройство управления рулевым управлением с механическим приводом Устройство управления двигателем/двигателем |
| SB25 | 20A | Устройство управления приводом на всех колесах Перезапуск камеры Модуль управления магистральной системой |
| SB26 | 15A | Автоматическая коробка передач Вспомогательный гидравлический насос 1 для масла коробки передач |
| SB28 | 60A | ABS БД система |
| SB29 | 60A | ABS БД система |
| SB30 | 40A | Рабочий блок для регулировки переднего левого сиденья (LHD) Рабочий блок для регулировки переднего правого сиденья (RHD) |
| SB31 | 40A | Рабочий блок для регулировки переднего правого сиденья (LHD) Рабочий блок для регулировки переднего левого сиденья (RHD) |
| SB32 | 20A | 12В розетка (первая строка) |
| SB33 | 20A | 12В розетка 2 (задняя консоль) |
| SB34 | 20A | Задний груз розетка питания- точка подстегивания |
| SB36 | 60A | DC/AC- конвертер без розетки, 12V - 230V |
| SB38 | 30A | Устройство управления системой отопления и кондиционирования воздуха |
| SB42 | 30A | Устройство для контроля за детектором прицепа |
| SB44 | 10A | Выключатель тормозного света |
| SB48 | 30A | Модуль сиденья с подогревом сзади - справа |
| SB50 | 40A | Подогреваемое заднее окно |
| SB53 | 15A | Дифференциальный запорный клапан 1 |
| SB54 | 40A | Модуль управления магистральной системой |
| SB55 | 30A | Лампа для буксировки трейлеров |
| SB58 | 15A | Запасная лампа для буксировки прицепа |
| SB64 | 40A | Устройство управления приводом на всех колесах |
| SB68 | 20A | Устройство управления для электронного блокировки рулевой колонки |
| SB69 | 30A | Очиститель ветрового стекла |
| SB78 | 50A | Подогреваемое ветровое стекло: правая цепь отопления |
| SB79 | 50A | Подогреваемое ветровое стекло: левая схема отопления |
| SB83 | 50A | Вспомогательный обогревательный прибор (Дизель 3.0L) |
| SB84 | 50A | Вспомогательный обогревательный прибор (Дизель 3.0L) |
| SB85 | 50A | Вспомогательный обогревательный прибор (Дизель 3.0L) |
| SB86 | 15A | Контрольный блок для системы измерения ОВ Автоматический блок управления периодом светоотражения Теплоприбор для селективной каталитической системы снижения выбросов 2 (дизель 2.0L, 3,0L) |
| SB91 | 40A | Устройство для контроля за детектором прицепа |
| SB92 | 10A | Дополнительные |
| SB93 | 5A | Приемник дистанционного управления для вспомогательного обогревательного прибора |
| SB94 | 20A | Вспомогательный обогревательный блок |
| SB100 | 20A | Лобовой левый фара |
| SB101 | 20A | Передний правый фара |
| SB107 | 30A | Устройство для контроля за детектором прицепа |
| SB109 | 20A | Устройство управления цифровым звуковым пакетом Усилитель |
| SB110 | 30A | Расстояние для прицепа |
| SB112 | 5A | Приемник дистанционного управления для вспомогательного обогревательного прибора |
| SB113 | 20A | Вспомогательный обогревательный блок |
| SB115 | 30A | Контрольный блок HD непрозрачный барабан |
| SB120 | 10A | Бортовой блок управления снабжением 2 60-штырьковый соединитель Пин 20 взрыватель 121 на предохранителе B Реле для обогрева топливных фильтров Вода в топливных тепловых реле (Дисель) |
| SB121 | 40A | Модуль обогревательного устройства для топливных фильтров (дизель 2.0L, 3.0L) |
| SB122 | 30A | Бортовой блок управления снабжением 2 Переносной блок |
| SB124 | 5A | Датчик дождя |
| SB136 | 30A | Модуль сиденья с подогревом сзади - слева |
| SB137 | 20A | Группа управления системами помощи водителю |
| SB140 | 5A | USB подсоединение 2 (задняя консоль) |
| SB141 | 5A | USB Зарядное разъем в заголовке головы |
| SB179 | 15A | Контрольный блок для системы измерения выбросов агентов (Дисель) |
| SB180 | 10A | Контрольный блок для системы измерения выбросов агентов (Дисель) |
| SB182 | 60A | Устройство управления передней дверью для пассажиров (LHD) Устройство управления дверью водителя (RHD) |
| SB183 | 60A | Устройство управления дверью водителя (LHD) Устройство управления передней дверью для пассажиров (RHD) |
| SB202 | 60A | Бортовой блок управления снабжением (модуль управления B+) |
| SB210 | 30A | Бортовой блок управления снабжением (запуск модуля управления боди) |

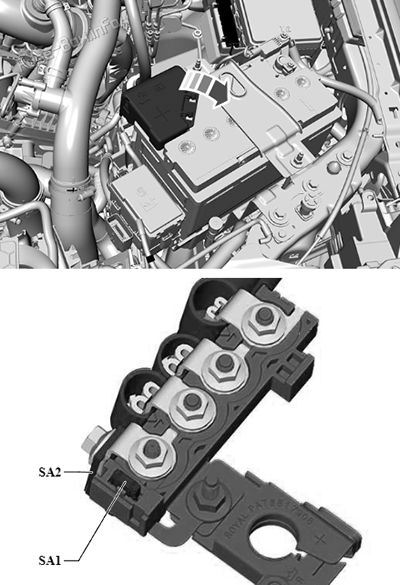

Вентилятор A (-SA-)
| № | Ампы | Функция/компонент |
|---|---|---|
| SA1 | 3A | Контрольный блок контрольно-измерительной аппаратуры аккумуляторных батарей |
| SA2 | 125A | Связка и распределительная ячейка 3 (-SX3-) |

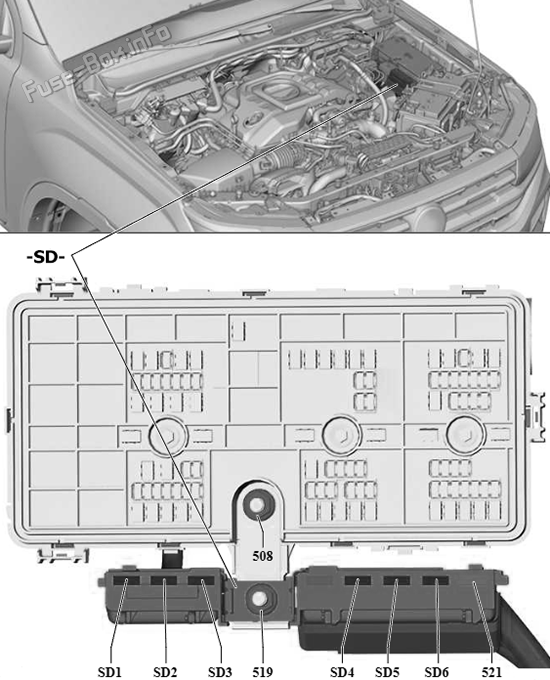

Вентилятор D (-SD-)
| № | Ампы | Функция/компонент |
|---|---|---|
| SD1 | 80A | вентилятор радиатора реле |
| SD2 | 80A | Горючее:вентилятор радиатора 2 реле |
| SD3 | 70A | Дизель (2,0L, 3,0L): Автоматический блок управления периодом светоотражения Реле с проточной пробкой |
| SD4 | 210A (Петрол) 250A (Дизель) | Топлив: Переносчик с регулятором напряжения Дизель (2,0L, 3,0L): Переносчик с регулятором напряжения |
| SD5 | 50A | 6.7.8 Устройство управления рулевым управлением с механическим приводом |
| SD6 | 50A | 6.7.8 Устройство управления рулевым управлением с механическим приводом |

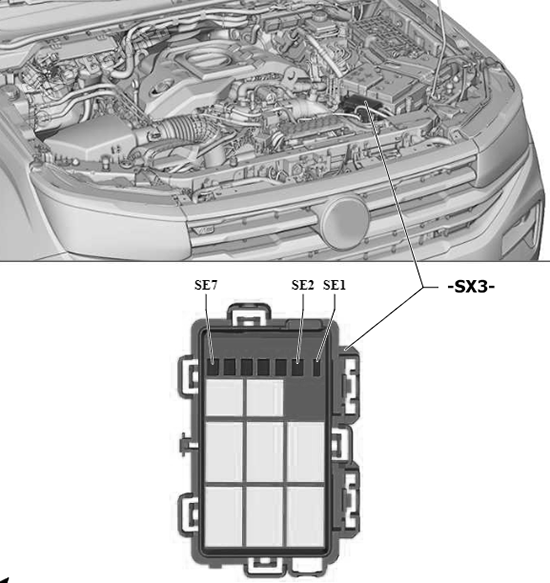

Вентилятор 3 (-SX3-)
| № | Ампы | Функция/компонент |
|---|---|---|
| SE1 | 5A | Реле 1 для внешнего использования |
| SE2 | - | не назначен |
| SE3 | 15A | Реле 2 для внешнего использования |
| SE4 | 15A | Реле 3 для внешнего использования |
| SE5 | 15A | Реле 4 для внешнего использования |
| SE6 | 25A | Реле 5 для внешнего использования |
| SE7 | 25A | Реле 6 для внешнего использования |
