Предохранители и реле Volkswagen Atlas Teramont 2018-2020
Схемы относятся к указанным годам и вариантам Volkswagen Atlas Teramont 2018-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Среднеразмерный кроссовер Volkswagen Atlas (Teramont) выпускается с 2017 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей Volkswagen Atlas / Teramont 2017, 2018, 2019 и 2020 годов выпуска, сведения о расположении блоков предохранителей в автомобиле и назначение каждого предохранителя.
Схема предохранителей Volkswagen Atlas (Teramont)
Содержание
Блок предохранителей в салоне (панель предохранителей C -SC-)
Блок предохранителей в салоне (панель предохранителей C -SC-)

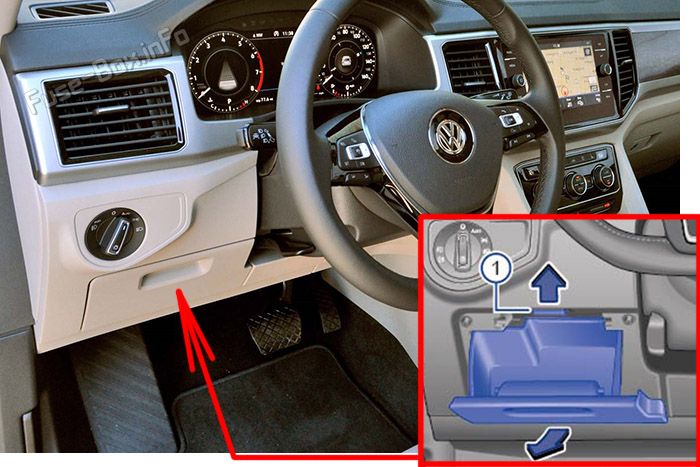

Расположение блока предохранителей
Предохранители расположены за вещевым отсеком со стороны водителя.
Доступ к предохранителям в панели приборов:
- 3.11.1 Откройте отсек рядом с рулевым колесом и выньте его содержимое;
- Одной рукой нажмите на фиксатор (1) в верхней части отсека, чтобы освободить крышку блока предохранителей. Крышка должна открыться без усилия;
- Другой рукой потяните крышку прямо на себя.

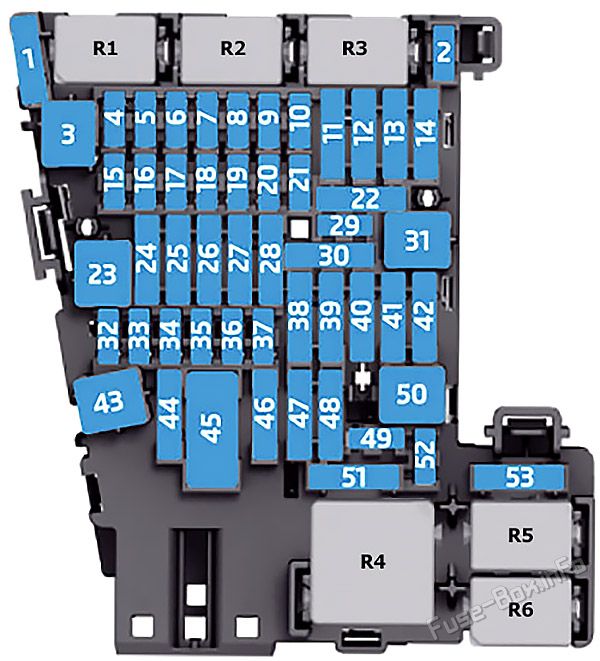

Схема блока предохранителей
| № | Ампы | Функция/компонент |
|---|---|---|
| SC1 | - | не используется |
| SC2 | 10 A | Модуль управления электроникой рулевой колонки |
| SC3 | 30 A | Модуль управления задней климатической установкой |
| SC4 | 7.5 A | Модуль управления бортовой сети |
| SC5 | 7.5 A | Диагностический интерфейс шин данных Реле системы дистанционного запуска |
| SC6 | 7.5 A | Механизм селектора Соленоид блокировки |
| SC7 | 10 A | Блок управления отопителем и климатической системой Задний блок управления индикацией A/C Реле обогрева заднего стекла Реле муфты A/C Модуль контроля давления в шинах |
| SC8 | 7.5 A | Диагностический разъем 5.7 Электромеханическая кнопка стояночного тормоза Блок выбора профиля движения Датчик дождя/освещенности Переключатель света 6.11 Модуль подсветки поворотов и корректора фар Контурная подсветка 1 Контурная подсветка 2 Контурная подсветка 3 Блок управления встроенным гаражным приводом |
| SC9 | 7.5 A | Модуль управления электроникой рулевой колонки 6.11.5 Выключатель зажигания/пуска |
| SC10 | 7.5 A | 3.2.3 Блок управления передним информационным дисплеем |
| SC11 | 40 A | Модуль управления бортовой сети |
| SC12 | 20 A | Модуль управления информационной электроникой 1 |
| SC13 | - | не используется |
| SC14 | 40 A | Модуль управления вентилятором приточного воздуха |
| SC15 | 10 A | Модуль электронной блокировки рулевой колонки |
| SC16 | 7.5 A | USB-разветвитель USB-интерфейс 1 |
| SC17 | 7.5 A | Комбинация приборов Модуль управления системой экстренного вызова и связи |
| SC18 | 7.5 A | Механизм селектора Модуль управления камерой Ручка двери багажного отделения |
| SC19 | 7.5 A | Интерфейс системы доступа и запуска |
| SC20 | - | не используется |
| SC21 | 15 A | Модуль управления полным приводом |
| SC22 | 15 A | Модуль управления системой распознавания |
| SC23 | 30 A | Модуль управления панорамной крышей |
| SC24 | 40 A | Модуль управления бортовой сети |
| SC25 | 30 A | Модуль управления дверью водителя Электродвигатель стеклоподъемника задней левой двери |
| SC26 | 30 A | Модуль управления бортовой сети |
| SC27 | 30 A | Модуль управления бортовой сети |
| SC28 | 25 A | Модуль управления системой распознавания |
| SC29 | 5 A | Датчик давления хладагента |
| SC30 | 10 A | Реле системы дистанционного запуска |
| SC31 | 30 A | Модуль управления крышкой багажника |
| SC32 | 10 A | Модуль контроля слепых зон Модуль контроля слепых зон 2 Модуль системы помощи при парковке Передняя камера системы помощи водителю Модуль регулирования дистанции |
| SC33 | 7.5 A | Модуль управления подушками безопасности Датчик распознавания пассажира на переднем сиденье Модуль управления системой распознавания пассажира |
| SC34 | 7.5 A | Датчик давления хладагента Модуль переключателей в панели приборов, индикатор отключения передней подушки безопасности пассажира Внутреннее зеркало заднего вида Переключатель света Реле розеток |
| SC35 | 7.5 A / 10 A | Диагностический разъем |
| SC36 | 7.5 A / 10 A | Правая передняя фара |
| SC37 | 7.5 A / 10 A | Левая передняя фара |
| SC38 | 25 A | Модуль управления системой распознавания |
| SC39 | 30 A | Модуль управления передней пассажирской дверью Электродвигатель стеклоподъемника задней правой двери |
| SC40 | 20 A | Розетка 12 В Розетка 12 В 2 Розетка 12 В 3 |
| SC41 | - | не используется |
| SC42 | 40 A | Модуль управления бортовой сети |
| SC43 | 30 A / 40 A | Модуль управления цифровой аудиосистемой |
| SC44 | 15 A | Модуль управления системой распознавания |
| SC45 | 15 A | Вентилятор спинки переднего сиденья 1 Вентилятор подушки переднего сиденья 1 |
| SC46 | 30 A / 7.5 A | Преобразователь с розеткой 12V-230V |
| SC47 | 15 A | Электродвигатель очистителя заднего стекла |
| SC48 | - | не используется |
| SC49 | 7.5 A | Стартер 1 Стартер 2 Реле системы дистанционного запуска |
| SC50 | 40 A | Модуль управления крышкой багажника |
| SC51 | 25 A | Задний блок управления индикацией A/C |
| SC52 | - | не используется |
| SC53 | 30 A | Реле обогрева заднего стекла |

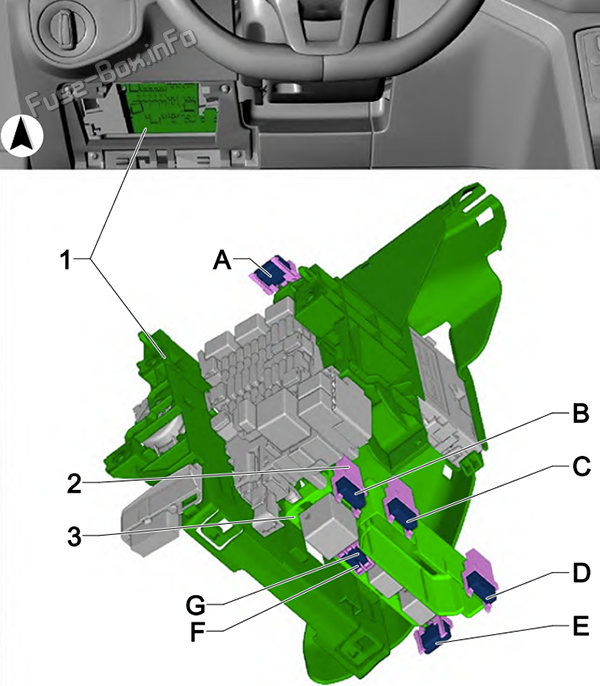

Отдельные предохранители
| № | Ампы | Функция/компонент |
|---|---|---|
| A | - | не используется |
| B | 15 A | Блок регулировки переднего сиденья Вентилятор спинки сиденья 1 Вентилятор подушки переднего сиденья 1 |
| C | - | не используется |
| D | 7.5 A | USB-разъем для зарядки 1 |
| E | 5 A | Датчик давления хладагента |
| F | - | не используется |
| G | 25 A | 6.7.9.3 Датчик положения тормоза электрического прицепа |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

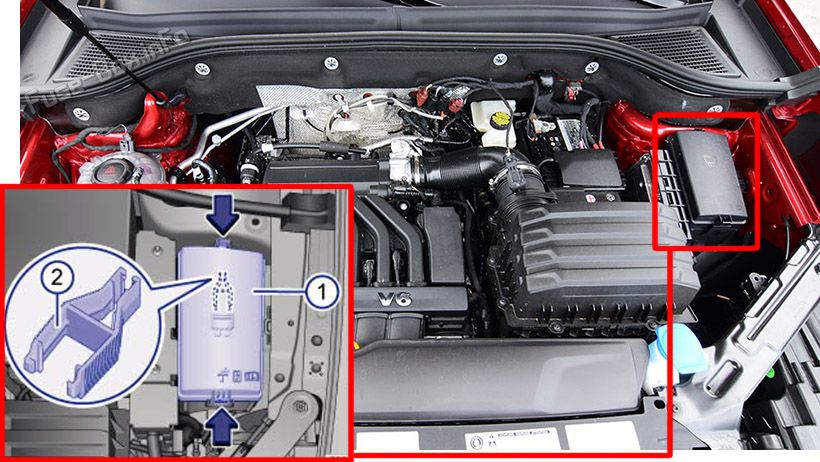

Расположение блока предохранителей
Основной блок предохранителей расположен с левой стороны моторного отсека рядом с аккумуляторной батареей.
Открывание блока предохранителей в моторном отсеке:
- 2.3.1 откройте капот;
- Нажмите фиксаторы в направлении стрелок, чтобы открыть крышку блока предохранителей (1);
- Снимите крышку вверх.

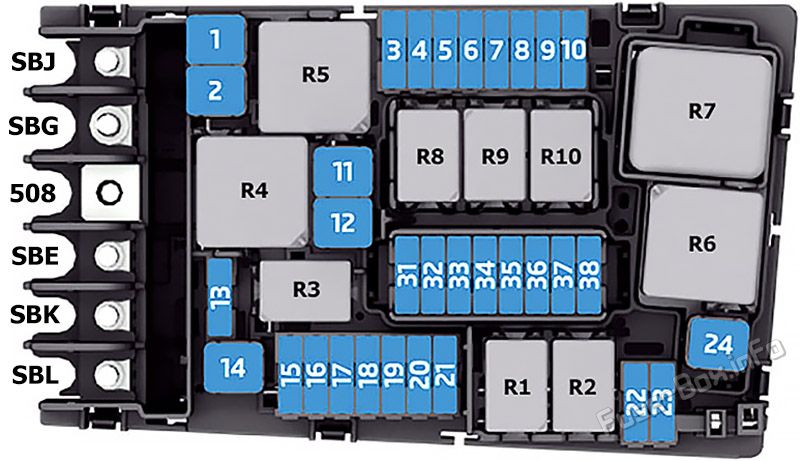

Схема блока предохранителей (панель предохранителей B -SB-)
| № | Ампы | Функция/компонент |
|---|---|---|
| SBJ | 125 A | Питание предохранителей (на панели предохранителей C): No 4, 12, 14, 22, 38, 40, 42, 46, 51, 53. Реле розеток Электрическая клемма 15 4.7.5 Механизм регулировки выключателя цепи переднего пассажирского сиденья 3.11.5 Выключатель цепи прицепа |
| SBG | 400 A | Генератор с регулятором напряжения |
| 508 | - | Соединение перемычкой - клемма 30 (на блоке электроники)/аккумулятор |
| SBE | 80 A | Модуль управления усилителем рулевого управления |
| SBK | 80 A | Питание предохранителей (на панели предохранителей C): No 3, 15, 19, 21, 23, 28, 30, 43, 45, 50 |
| SBL | 80 A | Вентилятор радиатора |
| SB1 | 25 A / 40 A | Модуль управления ABS |
| SB2 | 60 A | Модуль управления ABS |
| SB3 | 15 A | Модуль управления двигателем |
| SB4 | 10 A | Модуль контроля утечки топлива в баке Вентилятор радиатора (модуль управления вентилятором радиатора, вентилятор радиатора) Датчик уровня и температуры масла Запорный клапан охлаждающей жидкости Клапан регулировки распредвала 1 Регулирующий клапан охлаждающей жидкости Клапан управления впускным коллектором Клапан регулировки выпускного распредвала 1 EVAP Клапан продувки адсорбера 1 Клапаны рециркуляции турбонагнетателя Клапан регулирования давления масла Регулятор поршневого охлаждения Регулирующий клапан охлаждающей жидкости |
| SB5 | 10 A | Реле питания компонентов двигателя Цилиндры 1-4, приводы выпускных клапанов A и B |
| SB6 | 5 A / 7.5 A | Выключатель стоп-сигналов |
| SB7 | 7.5 A / 10 A / 15 A | Привод жалюзи радиатора Модуль контроля утечки топлива в баке Насос отопителя Клапан охлаждающей жидкости головки блока цилиндров Нагревательный элемент системы принудительной вентиляции картера Насос рециркуляции охлаждающей жидкости Клапан подачи охлаждающей жидкости Запорный клапан охлаждающей жидкости |
| SB8 | 15 A | Датчик кислорода 1 после каталитического нейтрализатора / нагреватель датчика кислорода 1 после каталитического нейтрализатора Датчик кислорода 2 после каталитического нейтрализатора / нагреватель датчика кислорода 2 после каталитического нейтрализатора Датчик кислорода 1 перед каталитическим нейтрализатором / нагреватель датчика кислорода |
| SB9 | 10 A / 20 A | 1-6, выходной каскад мощности Насос отопителя EVAP Клапан адсорбера 1 Клапан регулировки распредвала 1 Клапан регулировки выпускного распредвала |
| SB10 | 20 A | Модуль управления топливным насосом |
| SB11 | - | не используется |
| SB12 | - | не используется |
| SB13 | 30 A | Модуль управления коробкой передач |
| SB14 | 40 A / 60 A | Реле обогрева ветрового стекла |
| SB15 | 15 A | Реле стартера |
| SB16 | 20 A | Реле питания компонентов двигателя 1-4, привод подачи топлива |
| SB17 | 7.5 A | Модуль управления ABS Модуль управления двигателем Реле питания модуля управления двигателем |
| SB18 | 5 A / 7.5 A | Модуль контроля аккумуляторной батареи Диагностический интерфейс шин данных |
| SB19 | 30 A | Реле стартера Реле стартера 2 |
| SB20 | 7.5 A / 10 A | Модуль управления встроенным гаражным приводом |
| SB21 | 15 A | не используется/ Модуль управления коробкой передач |
| SB22 | 5 A / 7.5 A | Модуль управления двигателем |
| SB23 | 30 A | Стартер |
| SB24 | - | не используется |
| SB25 | - | не используется |
| SB26 | - | не используется |
| SB27 | - | не используется |
| SB28 | - | не используется |
| SB29 | - | не используется |
| SB30 | - | не используется |
| SB31 | - | не используется |
| SB32 | - | не используется |
| SB33 | - | не используется |
| SB34 | - | не используется |
| SB35 | - | не используется |
| SB36 | - | не используется |
| SB37 | 20 A | Модуль управления дополнительным отопителем |
| SB38 | - | не используется |

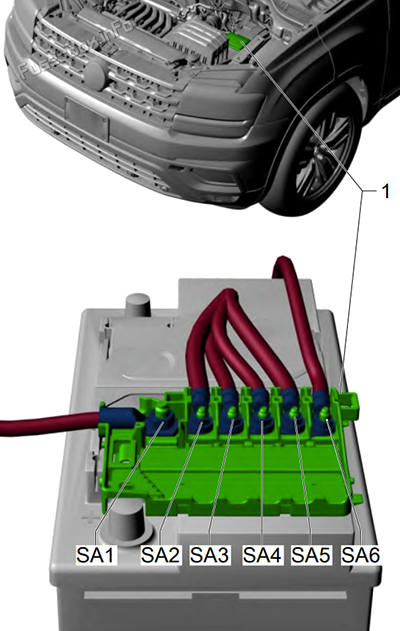

Силовые предохранители (панель предохранителей A -SA-)
| № | Ампы | Функция/компонент |
|---|---|---|
| SA1 | 400 A | Генератор с регулятором напряжения |
| SA2 | - | - |
| SA3 | 100 A | Вентилятор радиатора |
| SA4 | 80 A | Питание предохранителей (на панели предохранителей C): No 3, 15, 19, 21, 23, 28, 30, 43, 45, 50 |
| SA5 | 125 A | Питание предохранителей (на панели предохранителей C): No 4, 12, 14, 22, 38, 40, 42, 46, 51, 53. Реле розеток Электрическая клемма 15 4.7.5 Механизм регулировки выключателя цепи переднего пассажирского сиденья 3.11.5 Выключатель цепи прицепа |
| SA6 | 80 A | Модуль управления усилителем рулевого управления |
