Предохранители и реле Volkswagen Atlas / Teramont (2023-2024)
Схемы относятся к указанным годам и вариантам Volkswagen Atlas / Teramont (2023-2024). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье приведены схемы блоков предохранителей для Volkswagen Atlas / Teramont 2023 и 2024 годов, показано расположение блоков в автомобиле и указано назначение каждого предохранителя и реле.
Схема предохранителей VW Atlas (2024)
Содержание
Блок предохранителей в панели приборов
Блок предохранителей в панели приборов

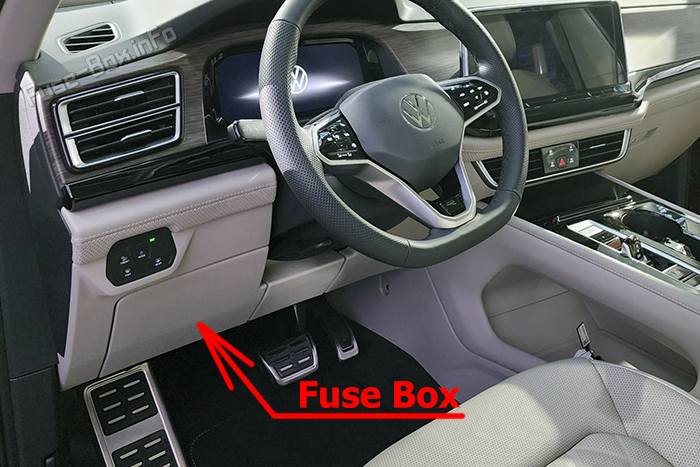

Расположение блока предохранителей

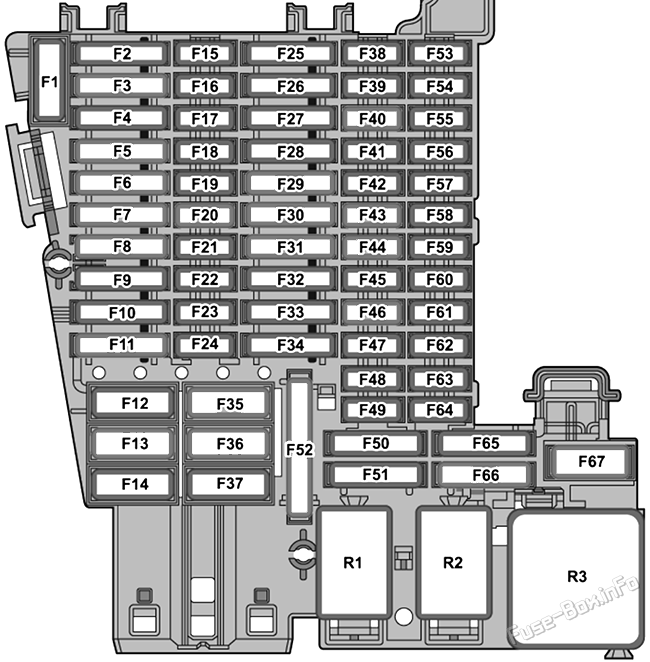

Схема блока предохранителей (панель C)
| № | A | Функция/компонент |
|---|---|---|
| F1 | - | - |
| F2 | 30A | Модуль управления задним климатическим блоком |
| F3 | 25A | Блок управления распознаванием прицепа |
| F4 | - | - |
| F5 | 25A | Привод замка |
| F6 | 30A | Блок управления бортовой сетью |
| F7 | 30A | Блок управления отопителем и климатической установкой A/C |
| F8 | 20A | Модуль управления крышей |
| F9 | 30A | Модуль управления дверью водителя Модуль управления левой задней дверью |
| F10 | - | - |
| F11 | 15A | Блок управления распознаванием прицепа |
| F12 | 40A | Блок управления бортовой сетью |
| F13 | 40A | Блок управления бортовой сетью |
| F14 | 40A | Модуль управления цифровой аудиосистемой |
| F15 | - | - |
| F16 | 7.5A | Блок управления подушками безопасности |
| F17 | - | - |
| F18 | 7.5A | Система доступа/запуска Блок контроля доступа 2 Блок контроля доступа 3 Блок контроля доступа 4 Блок контроля доступа 5 Блок управления электронным замком рулевой колонки |
| F19 | 7.5A | Комбинация приборов Модуль управления системой экстренного вызова и коммуникационным блоком |
| F20 | 7.5A/15A | Интерфейс мобильного телефона USB-подключение 1 USB-зарядка 1 USB-зарядка 2 USB-зарядка слева в третьем ряду сидений |
| F21 | 7.5A | Блок помощи при смене полосы движения Блок помощи при смене полосы движения 2 Модуль управления задней дверью Модуль управления камерой Ручка задней двери |
| F22 | - | - |
| F23 | - | - |
| F24 | 15A | Модуль управления полным приводом |
| F25 | - | - |
| F26 | 30A | Модуль управления передней пассажирской дверью Модуль управления правой задней дверью |
| F27 | - | - |
| F28 | - | - |
| F29 | 15A | Блок управления распознаванием прицепа |
| F30 | 30A | Модуль управления информационно-развлекательной системой 1 |
| F31 | 25A | Блок управления распознаванием прицепа |
| F32 | 25A | Задний блок управления дисплеем климатической установки A/C |
| F33 | - | - |
| F34 | 30A | Преобразователь с розеткой 12V-230V |
| F35 | 40A | Блок управления бортовой сетью |
| F36 | 40A | Модуль управления системой вентиляции |
| F37 | 30A | Модуль управления задней дверью |
| F38 | - | - |
| F39 | - | - |
| F40 | 7.5A | Сирена сигнализации |
| F41 | - | - |
| F42 | 7.5A | Селекторный механизм Диапазон селектора коробки передач |
| F43 | 10A | Датчик температуры воздуха в салоне Блок управления отопителем и климатической установкой A/C Блок контроля давления в шинах Задний блок управления дисплеем климатической установки A/C Обогрев заднего стекла |
| F44 | 7.5A | Кнопка стояночного тормоза Диагностический разъем Передний модуль крыши Датчик противоугонной системы Блок управления освещением Модуль переключателей в центре панели приборов Модуль управления поворотным светом и фарами Датчик дождя/освещенности |
| F45 | 7.5A | Модуль управления электроникой рулевой колонки |
| F46 | 7.5A | Модуль управления проекционным дисплеем Передний информационный дисплей |
| F47 | - | |
| F48 | 10A/7.5A | USB-зарядка 1 USB-зарядка 2 USB-зарядка слева в третьем ряду сидений USB-зарядка в потолочной консоли |
| F49 | - | - |
| F50 | - | - |
| F51 | - | - |
| F52 | 20A | Розетка 12V |
| F53 | - | - |
| F54 | - | - |
| F55 | - | - |
| F56 | - | - |
| F57 | - | - |
| F58 | 7.5A | Система помощи водителю Модуль помощи при парковке Модуль управления адаптивным круиз-контролем |
| F59 | 7.5A | Модуль управления системой генерации звука Автоматически затемняемое внутреннее зеркало заднего вида Датчик качества воздуха Датчик давления хладагента Релейный блок |
| F60 | 7.5A | Диагностический разъем |
| F61 | 7.5A | Позиция 1 Позиция 2 |
| F62 | - | - |
| F63 | - | - |
| F64 | 7.5A | Модуль управления системой обнаружения пассажира |
| F65 | - | - |
| F66 | 15A | Электродвигатель заднего стекла |
| F67 | 30A | AM-фильтр частот |
| R1 | Релейный блок | |
| R2 | Реле питания клеммы 15 | |
| R3 | Обогрев заднего стекла |

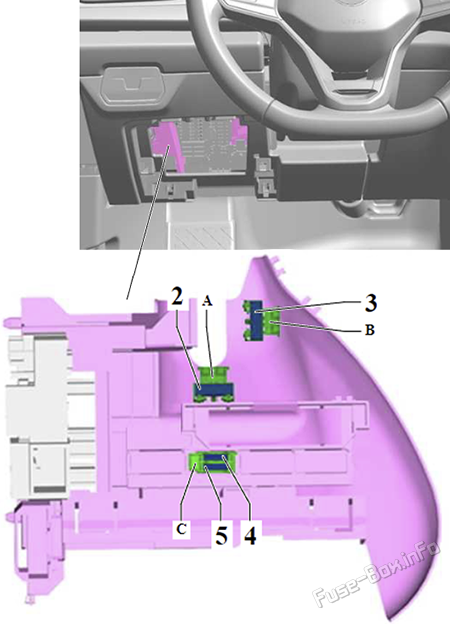

Индивидуальные предохранители
| № | A | Функция/компонент |
|---|---|---|
| A | 15A | Модуль регулировки сиденья водителя (сиденье с памятью) Переключатель регулировки поясничной опоры водителя (для автомобилей с электрорегулировкой сидений) Вентилятор спинки переднего сиденья 1 (для автомобилей с вентиляцией сидений) Вентилятор подушки сиденья слева (для автомобилей с вентиляцией сидений) |
| B | 15A | Блок управления регулировкой переднего сиденья (сиденье с памятью) Вентиляция сидений (для автомобилей с вентиляцией сидений) Вентилятор подушки переднего сиденья справа 1 (для автомобилей с вентиляцией сидений) |
| C | 30A | Датчик управления электрическими тормозами прицепа (для автомобилей с тягово-сцепным устройством) |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

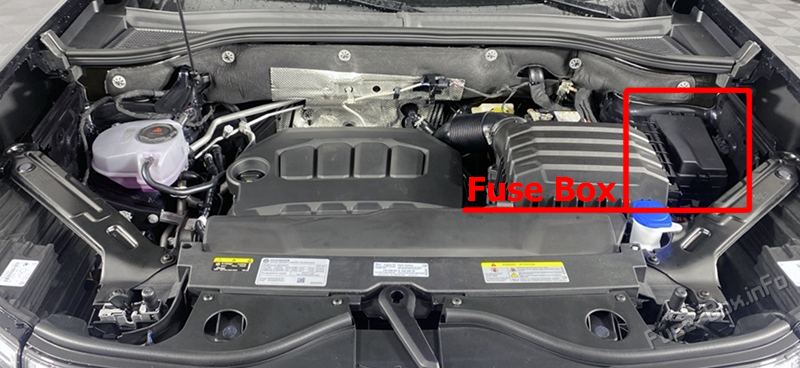

Расположение блока предохранителей

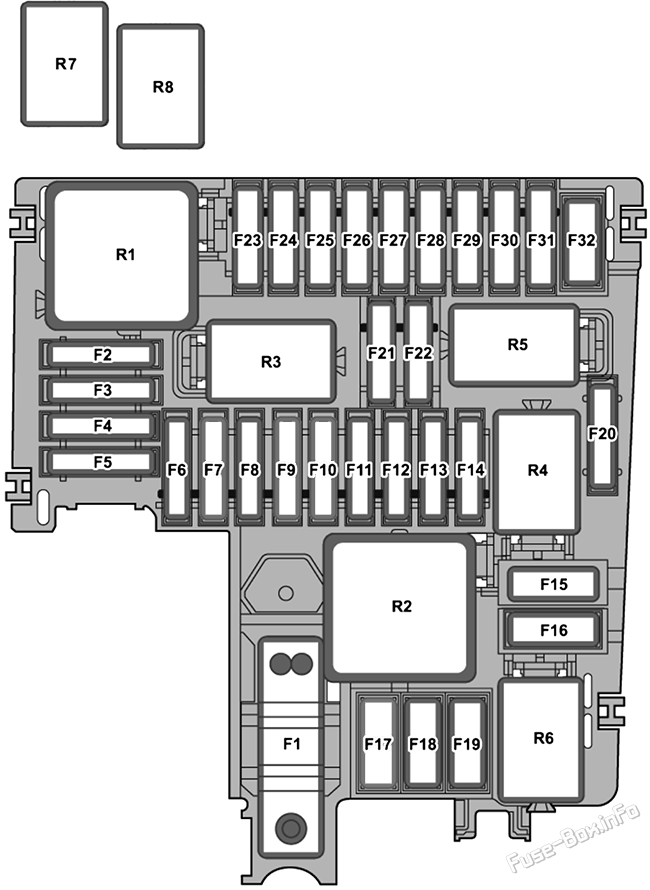

Схема блока предохранителей (панель B)
| № | A | Функция/компонент |
|---|---|---|
| F1 | 100A | Блок управления электроусилителем рулевого управления |
| F2 | 7.5A | Модуль управления двигателем Блок управления ABS |
| F3 | 20A | Реле питания двигателя |
| F4 | 15A | Левая фара |
| F5 | 15A | Правая фара |
| F6 | - | - |
| F7 | - | - |
| F8 | - | - |
| F9 | 15A | Звуковой сигнал |
| F10 | 30A | Реле двигателя 1 Реле двигателя 2 |
| F11 | - | - |
| F12 | 15A | Модуль управления трансмиссией |
| F13 | 25A | Блок управления ABS |
| F14 | - | |
| F15 | 60A | Блок управления ABS |
| F16 | - | - |
| F17 | - | - |
| F18 | - | - |
| F19 | - | - |
| F20 | - | - |
| F21 | 7.5A | Блок управления бортовой сетью |
| F22 | 30A | Стартер |
| F23 | 15A | Блок управления бортовой сетью |
| F24 | 10A | Вентилятор радиатора Реле питания двигателя EVAP, клапан продувки адсорбера 1 Клапан управления давлением наддува Клапан регулировки распредвала 1 Клапаны рециркуляции турбонагнетателя Датчик уровня масла Впускной управляющий клапан Регулятор давления масла Регулятор охлаждения поршней |
| F25 | 10A | Регулирующий привод KM1 = 8 |
| F26 | 10A | Жалюзи радиатора Клапан охлаждающей жидкости Модуль контроля утечек топливной системы Насос рециркуляции охлаждающей жидкости |
| F27 | 10A | Кислородный датчик 1 после каталитического нейтрализатора Кислородный датчик 1 перед каталитическим нейтрализатором |
| F28 | - | - |
| F29 | 10A | Модуль управления топливным насосом |
| F30 | - | - |
| F31 | 7.5A | Выключатель стоп-сигнала |
| F32 | - | - |
| R1 | Блок управления двигателем Motronic | |
| R2 | - | |
| R3 | Звуковой сигнал | |
| R4 | Позиция 1 | |
| R5 | Позиция 2 | |
| R6 | Реле питания двигателя | |
| R7 | Реле двигателя 1 | |
| R8 | Реле двигателя 2 |

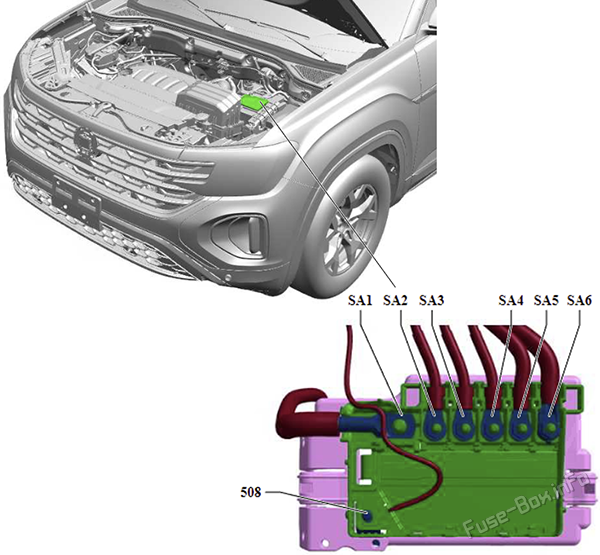

Панель предохранителей A
Основные предохранители расположены на аккумуляторе. Многофункциональный плавкий элемент заменяется только в сборе.
| № | A | Функция/компонент |
|---|---|---|
| SA1 | 400A | Генератор с регулятором напряжения |
| SA2 | - | - |
| SA3 | 100A | Вентилятор радиатора |
| SA4 | 125A | Панель C: предохранители 2, 3, 5, 6, 7, 8, 9, 11, 12, 13, 14, 16, 19, 20, 21, 24. |
| SA5 | 125A | Панель C: предохранители 26, 29, 30, 31, 32, 34, 35, 36, 37, 40, 42, 43, 44, 45, 46, 48, 52, 58, 59, 60, 61, 64, 66, 67. Релейный блок Реле питания клеммы 15 Обогрев заднего стекла |
| SA6 | 150A | Панель B: предохранители 1, 2, 3, 4, 5, 9, 10, 12, 13, 15, 21, 22, 23, 24, 25, 26, 27, 29, 31. Звуковой сигнал Блок управления двигателем Motronic Позиция 1 Позиция 2 Реле питания двигателя |
