Предохранители и реле Volkswagen T-Roc 2018-2020
Схемы относятся к указанным годам и вариантам Volkswagen T-Roc 2018-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье приведены схемы блоков предохранителей Volkswagen T-Roc 2017, 2018, 2019 и 2020 годов, указано расположение блоков в автомобиле и описано назначение каждого предохранителя и реле.
Схемы предохранителей Volkswagen T-Roc
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

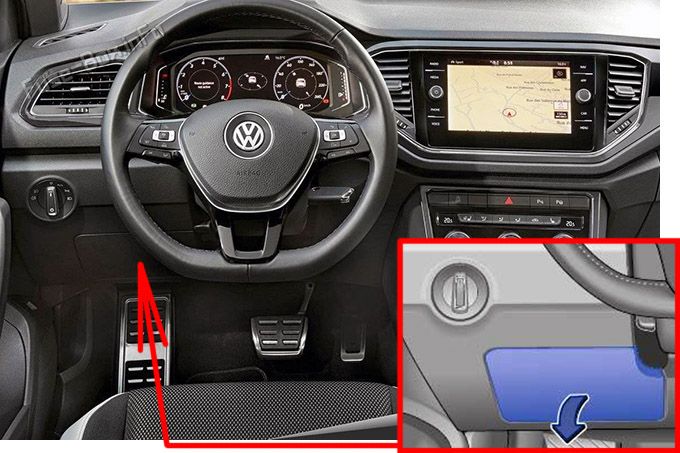

Автомобиль с левым рулем: Потяните крышку за задний край и снимите ее, потянув вперед.

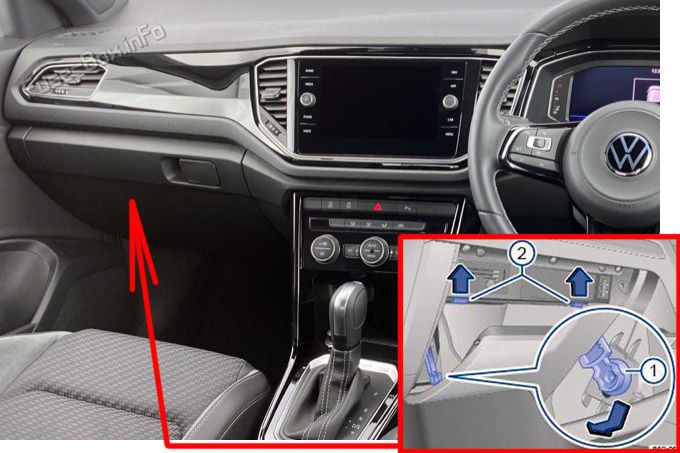

Автомобиль с правым рулем:
- 1. Отожмите фиксатор (1) вниз к отверстию в панели и выведите его из боковых направляющих.
- 2. Нажмите элемент (2) вверх по направлению стрелки и полностью откройте вещевой ящик.

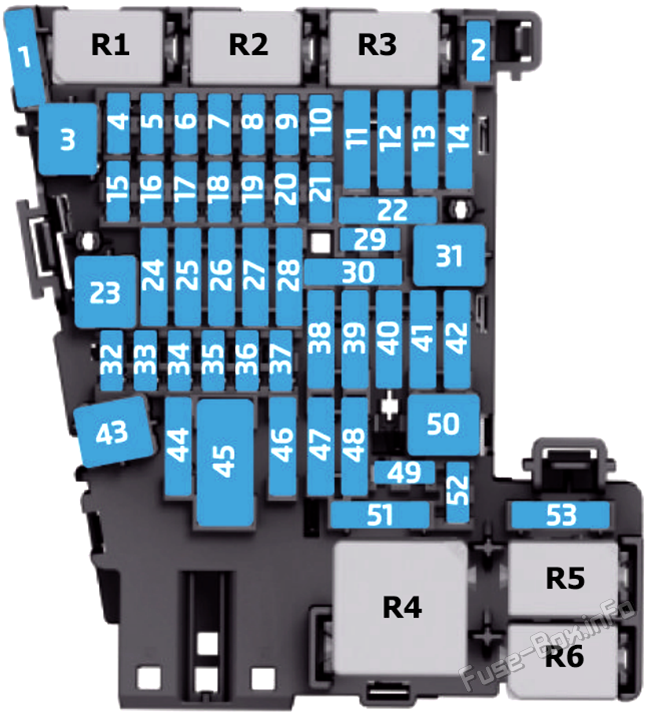

Схема блока предохранителей
| № | Номинал | Назначение / компонент |
|---|---|---|
| F1 | 20 A / 30 A | Блок управления отопителем |
| F2 | 10 A | Группа контроля электроники рулевой колонки |
| F3 | - | - |
| F4 | 7.5 A | Тревожный сигнал |
| F5 | 5 A / 7.5 A | Диагностический интерфейс шин данных |
| F6 | 5 A / 7.5 A | Селектор коробки передач |
| F7 | 10 A | Органы отопления и кондиционирования воздуха Приемник дистанционного управления для вспомогательного обогревательного устройства для охлаждения Подогреваемое заднее окно |
| F8 | 10 A / 7.5 A | Выключатель светофоров 5.7 Электромеханическая кнопка стояночного тормоза Датчик дождя и света Диагностическая связь Датчик сигнализации против угона Оперативное подразделение для выбора режима управления Устройство управления угловым светом и фарами |
| F9 | 5 A / 7.5 A | Группа контроля электроники рулевой колонки |
| F10 | 7.5 A | Проекционный дисплей и блок управления информационно-развлекательной системой CD-проигрыватель |
| F11 | 40 A | Блок управления бортовой сети |
| F12 | 20 A | Контрольный блок 1 для информационной электроники |
| F13 | 25 A | Передний левый ремень безопасности (левосторонний привод) Передний правый ремень безопасности (правосторонний привод) |
| F14 | 40 A | Блок управления вентилятором приточного воздуха |
| F15 | 10 A | Блок управления электронной блокировкой рулевой колонки |
| F16 | 7.5 A | Блок управления системами связи и приема Телефонный интерфейс USB-разъем |
| F17 | 7.5 A | Комбинация приборов Блок управления системой экстренного вызова и связи |
| F18 | 7.5 A | Ручка задней крышки |
| F19 | 7.5 A | Интерфейс системы доступа и запуска двигателя |
| F20 | 7.5 A / 10 A | Реле обогрева лобового стекла |
| F21 | 15 A | Блок управления полным приводом |
| F22 | 15 A | Блок управления распознаванием прицепа |
| F23 | 30 A / 20 A | Блок управления сдвижной крышей |
| F24 | 40 A | Бортовое устройство управления снабжением |
| F25 | 30 A | Блок управления двери водителя |
| F26 | 30 A | Бортовое устройство управления снабжением |
| F27 | 30 A | Бортовое устройство управления снабжением |
| F28 | 25 A | Устройство для контроля за детектором прицепа |
| F29 | - | - |
| F30 | - | - |
| F31 | 30 A | Задний блок управления крышкой |
| F32 | 10 A | Передняя камера систем помощи водителю Блок адаптивного круиз-контроля Блок системы парковки |
| F33 | 5 A / 7.5 A | Группа контроля над подушками безопасности |
| F34 | 7.5 A | Внутреннее зеркало Розетки 12 В Переключатель света Датчик давления хладагента Датчик качества воздуха Электромеханическая кнопка стояночного тормоза |
| F35 | 10 A / 7.5 A | Диагностическая связь |
| F36 | 5 A / 7.5 A | Правая передняя фара |
| F37 | 5 A / 7.5 A | Левая передняя фара |
| F38 | 25 A | Устройство для контроля за детектором прицепа |
| F39 | 30 A | Блок управления передней пассажирской дверью |
| F40 | 20 A | Розетка 12 В 2 Розетка 12 В 3 |
| F41 | 25 A | Передний правый ремень безопасности (левосторонний привод) Передний левый ремень безопасности (правосторонний привод) |
| F42 | 40 A | Бортовое устройство управления снабжением |
| F43 | 40 A | Блок управления аудиосистемой |
| F44 | 15 A | Блок управления распознаванием прицепа |
| F45 | - | - |
| F46 | - | - |
| F47 | 15 A | Электродвигатель стеклоочистителя заднего стекла |
| F48 | - | - |
| F49 | 5 A / 7.5 A | Датчик положения сцепления |
| F50 | 40 A | Задний блок управления крышкой |
| F51 | - | - |
| F52 | 15 A | Электронный блок управления амортизаторами |
| F53 | 30 A | Подогреваемое заднее окно |
| R1 | Реле обогрева лобового стекла | |
| R2 | - | |
| R3 | - | |
| R4 | Клемма 15, питание напряжением | |
| R5 | Подогреваемое заднее окно | |
| R6 | Розетки 12 В |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

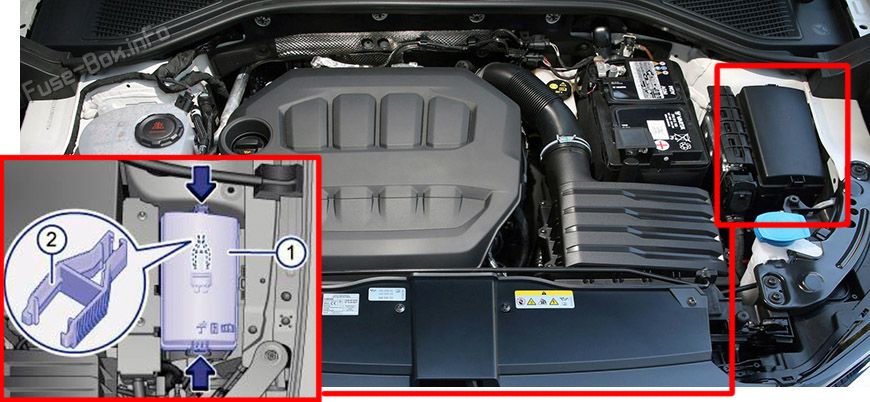

Расположение блока предохранителей
Нажмите фиксатор по направлению стрелки, чтобы снять крышку блока предохранителей (1). На некоторых автомобилях на внутренней стороне крышки имеются пластиковые съемники (2) для извлечения предохранителей.

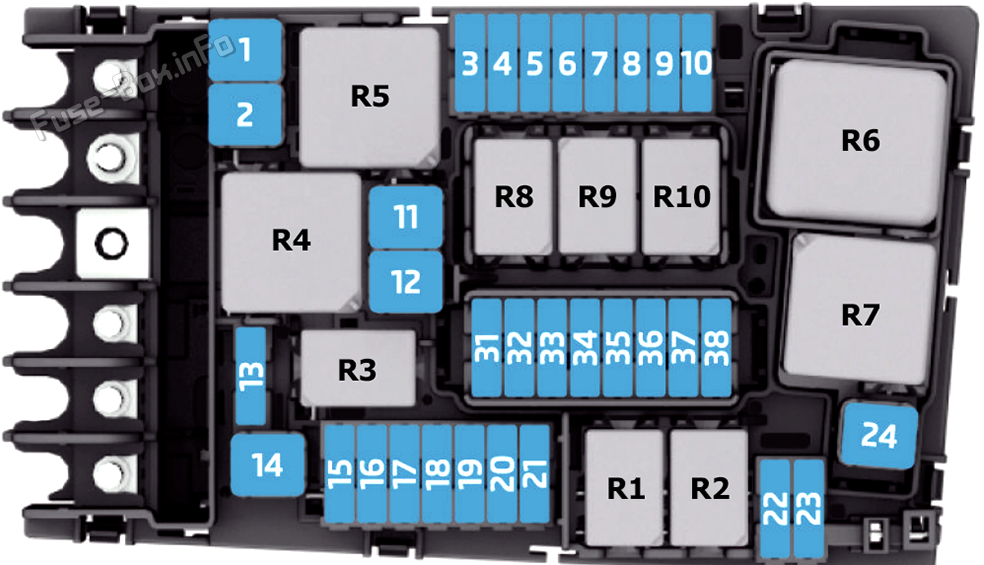

Схема блока предохранителей
| № | Номинал | Назначение / компонент |
|---|---|---|
| F1 | 25 A | Блок ABS/ESC |
| F2 | 40 A / 60 A | Блок ABS/ESC Гидравлический насос ABS/ESC |
| F3 | 15 A / 30 A | Блок управления двигателем -J623- |
| F4 | 5 A / 7.5 A / 10 A | вентилятор радиатора Уровень нефти и ее температурный отправитель Высокотемпературная реле Низкая теплоотдача (дизельное топливо) Продукт 1 (дизельное топливо) 3 (дизельное топливо) Регулятор камеры выхлопа 1 Регуляторный клапан 1 Впускной кадр для цилиндра 2 Выпускной привод выхлопных газов для баллона 2 Впускной кадр для цилиндра 3 Выпускной привод выхлопных газов для цилиндра 3 Регулятор давления зарядки соленоидный клапан Регулятор камешка 1 Приводимый к использованию фильтра из древесного угля Клапан для ограничения давления в масле (бензин) |
| F5 | 10 A | Клапан регулирования давления топлива (дизель) Топливный клапан (дизель) Реле питания компонентов двигателя (бензин) |
| F6 | 5 A | Выключатель стоп-сигналов |
| F7 | 10 A | Насос охлаждения воздушного заряда Элемент отопления для картерного дыхания Клапан охлаждения коробки передач Клапан рециркуляции воздуха турбонагнетателя Впускной клапан Регулятор поршня для охлаждения поршня Клапан охлаждения головы цилиндра (дизельное топливо) Отправитель давления на нефть Вспомогательный насос для отопления Запорный клапан (бензин) Клапан для регулирования давления масла (дизельное топливо) |
| F8 | 10 A / 15 A | Лямбда-зонд 1 перед каталитическим нейтрализатором Блок управления датчиком NOx Блок управления 2 датчиком NOx Лямбда-зонд 1 после каталитического нейтрализатора |
| F9 | 5 A / 10 A / 20 A | Автоматическая система контроля за периодом светооблучения (дизельное топливо) Элемент отопления для картерного дыхания Измеритель массы воздуха 4 с фазой выпуска 3 с фазой выпуска 6.7.5.5 Крутящий элемент зажигания 2 с фазой выхода 1 с фазой выпуска Приводимый к использованию фильтра из древесного угля Регулятор камеры выхлопа 1 Регуляторный клапан 1 |
| F10 | 15 A / 20 A | Блок управления топливными насосами |
| F11 | 40 A | Дополнительный электрический отопитель |
| F12 | 40 A | Дополнительный электрический отопитель |
| F13 | 30 A | Мехатронический блок для коробки передач с двойным сцеплением Вспомогательный гидравлический насос 1 для масла коробки передач |
| F14 | - | - |
| F15 | 15 A | Пусковое реле |
| F16 | 20 A | Реле питания компонентов двигателя (бензин) |
| F17 | 7.5 A | Блок управления двигателем Блок ABS/ESC |
| F18 | 5 A / 7.5 A | Блок контроля аккумуляторной батареи |
| F19 | 30 A | Реле двигателя 1 Реле двигателя 2 |
| F20 | 10 A | Тревожный сигнал |
| F21 | 15 A / 20 A | Мехатронический блок для коробки передач с двойным сцеплением |
| F22 | 5 A / 7.5 A | Устройство управления двигателем/двигателем |
| F23 | 30 A | Стартер |
| F24 | 40 A | Дополнительный электрический отопитель |
| F31 | 15 A | Вакуумный насос тормозной системы |
| F32 | - | - |
| F33 | 15 A | Вспомогательный гидравлический насос 1 для масла коробки передач |
| F34 | - | - |
| F35 | - | - |
| F36 | - | - |
| F37 | 20 A | Вспомогательный обогревательный блок |
| F38 | - | - |
| R1 | Стартер 1 | |
| R2 | Стартер 2 | |
| R3 | Пусковое реле | |
| R4 | Реле высокой тепловой мощности (дизель) | |
| R5 | Главное реле (бензин) Реле клеммы 30 (дизель) |
|
| R6 | Блок управления свечами накаливания (дизель) | |
| R7 | Низкотемпературный контур охлаждения (дизель) | |
| R8 | Реле питания компонентов двигателя (2,0 л бензин) | |
| R9 | Реле двигателя 1 | |
| R10 | Реле двигателя 2 |

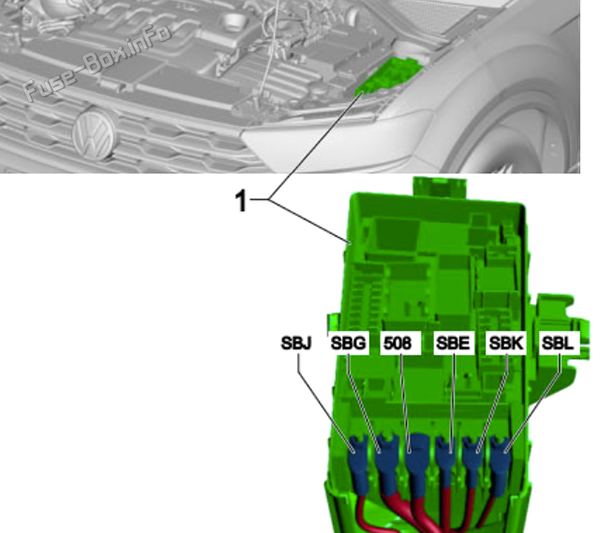

Плавкие предохранители большой мощности
| № | Номинал | Назначение / компонент |
|---|---|---|
| SBJ | 125 A | Предохранители на панели C: No 4, 14, 22, 31, 38, 42, 53 Клемма 15, питание напряжением Розетки 12 В |
| SBG | 400 A | Генератор |
| 508 | Аккумуляторная батарея | |
| SBE | 80 A | Блок управления электроусилителем рулевого управления |
| SBK | 80 A | Предохранители на панели C: No 1, 3, 15, 30, 43, 46, 50, 52 |
| SBL | 50 A | Вентилятор радиатора |
Дополнительная информация: Volkswagen T-Roc 2018-2020
