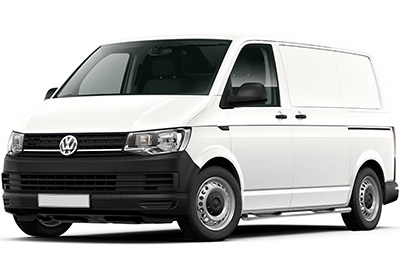

Предохранители и реле Volkswagen Transporter T6 (2016-2019)
Схемы относятся к указанным годам и вариантам Volkswagen Transporter T6 (2016-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье приведены схемы предохранителей и реле Volkswagen Transporter T6 2016, 2017, 2018 и 2019 годов выпуска. Здесь вы найдете расположение блоков предохранителей в автомобиле и назначение каждого предохранителя и реле.
Схема предохранителей Volkswagen Transporter T6
Содержание

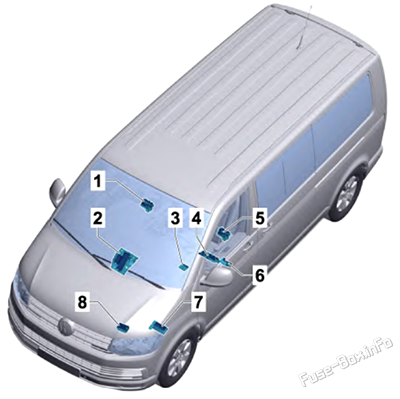

Расположение блока предохранителей
- Держатель предохранителей K -SK-
- Держатели предохранителей C -SC-, D -SD- и F -SF- в центре панели приборов
- Предохранитель вентилятора отопителя -S25- и термопредохранитель стеклоподъемников -S43-
- Предохранители 1 -S131-, 2 -S132-, 3 -S133-, держатель предохранителей H -SH- (-SH1- ... -SH30-) и держатель предохранителей J -SJ- под левым сиденьем

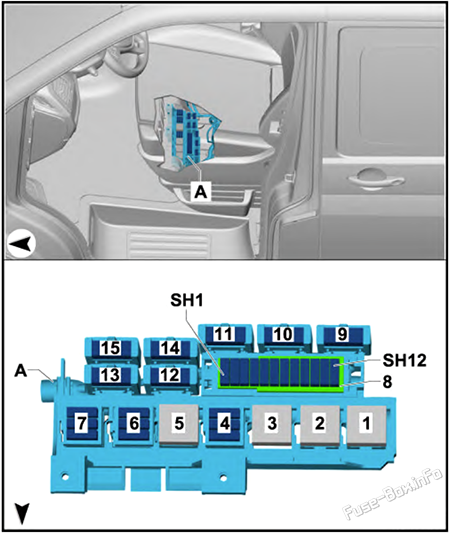

- Держатель предохранителей H -SH- (-SH35- ... -SH50-) под основанием левого сиденья

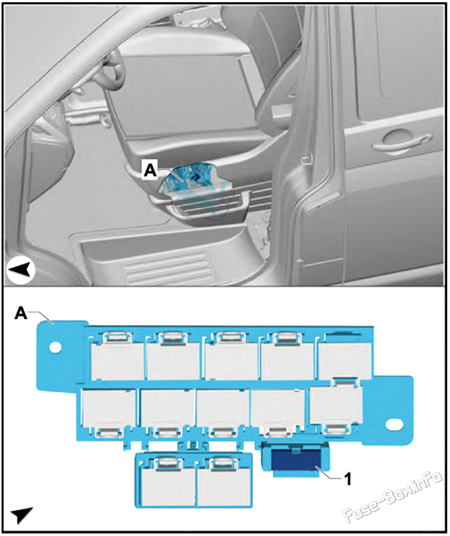

- Предохранитель 31 в держателе H -SH31- под основанием левого сиденья
- Держатель предохранителей A -SA- слева в моторном отсеке
- Держатель предохранителей B -SB- слева в моторном отсеке

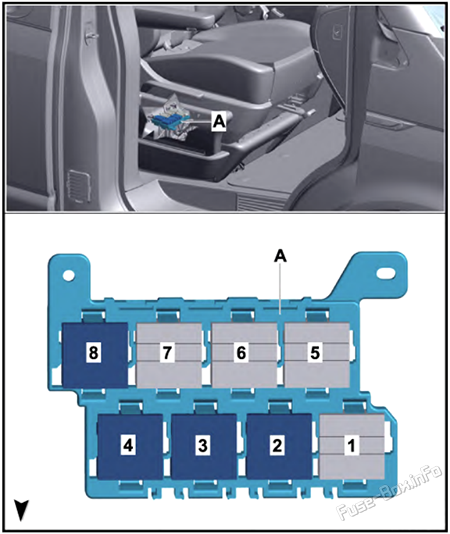

Держатель предохранителей K -SK-
| № | Номинал | Функция/компонент |
|---|---|---|
| 1 | - | не назначен |
| 2/1 | - | не назначен |
| 2/2 | 3 A | Мультимедийный дисплейный блок 1 (только модели с задней платформой) |
| 2/3 | 3 A | Мультимедийный дисплейный блок 1 (только модели с задней платформой) |
| 3-8 | - | не назначен |

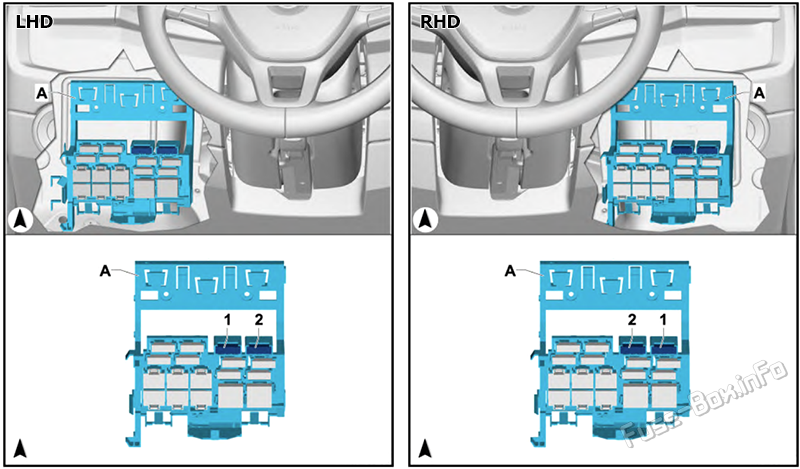

Один предохранитель -S25- и теплозащитный предохранитель -S43-
| № | Номинал | Функция/компонент |
|---|---|---|
| 1 | 40 A | Один предохранитель от воздуходувки -S25-: Свежий воздуходувочный переключатель Регулятор системы кондиционирования воздуха |
| 2 | 30 A | Термический предохранитель, регулирующий окно S43-: Устройство управления дверью водителя Устройство управления передней дверью для пассажиров |

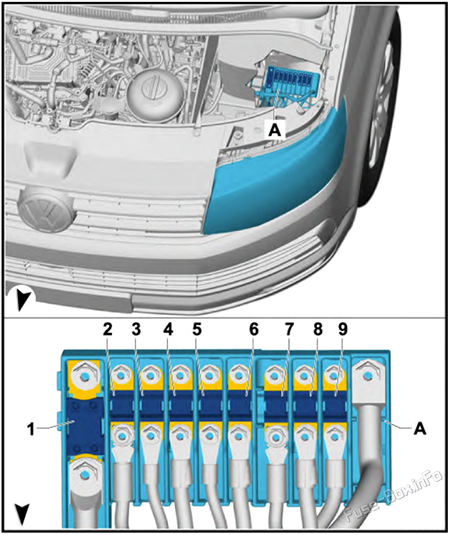

Держатель предохранителей A -SA-
| № | Номинал | Функция/компонент |
|---|---|---|
| 1 | 225 A | Генератор |
| 2 | 125 A | Держатель предохранителей C -SC- (-SC1- ... -SC17-) |
| 3 | 50 A / 100 A | Реле развязки аккумуляторных батарей Второе реле цепи зарядки аккумуляторной батареи Предохранители в держателе H: №25, 27 Блок управления левой сдвижной дверью 4.7.5 Блок управления правой сдвижной дверью |
| 4 | 70 A | Положительное соединение (30) в жгуте электропроводки моторного отделения |
| 5 | 60 A / 80 A | Блок ABS/ESP |
| 6 | 100 A | Реле обогрева ветрового стекла Блок автоматического управления временем накаливания |
| 7 | 100 A | Блок управления вентилятором радиатора |
| 8 | 50 A / 100 A | Положительное соединение 1 (30) в внутренней проводке Положительное соединение 2 (30) в внутренней проводке Положительное соединение 3 (30) в основном проводном привязке |
| 9 | 100 A | Держатель предохранителей C -SC- (-SC38- ... -SC54-) |

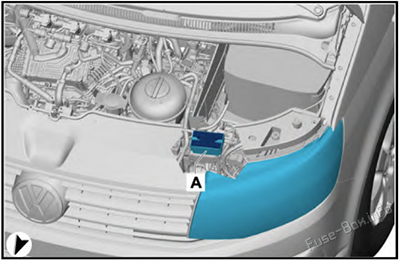

Держатель предохранителей B -SB-
Расположение блока предохранителей
- Откройте капот;
- При необходимости снимите крышку аккумулятора. Поверните быстросъемный фиксатор на 90°;
- снимите перегородку (1);
- Поверните оба быстросъемных фиксатора на 90°;
- Возьмитесь за крышку блока (3) спереди и откиньте ее вверх.

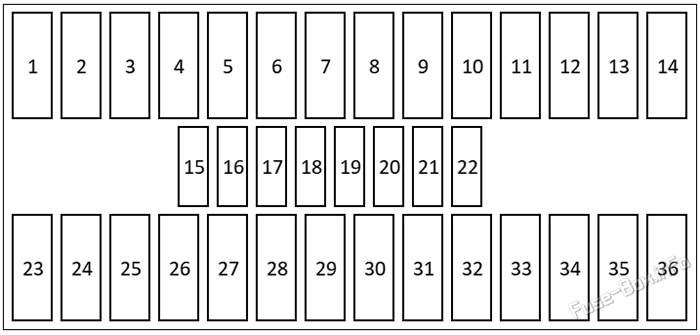

Схема блока предохранителей
| № | Номинал | Функция/компонент |
|---|---|---|
| 1 | 5 A | вентилятор радиатора БД система |
| 2 | 5 A | Дополнительный реле насоса для охлаждения Остаточная теплоотводная реле Циркуляционный насос |
| 3 | 5 A | Теплоэлемент для дыхания картерных газов (бензин, дизельное топливо Евро 5) |
| 4 | 30 A | Стабилизатор напряжения Контрольный блок 1 для информационной электроники Радио Взрыватели на предохранителе C: #22, 58 |
| 5 | 15 A | Селекторный рычаг Мехатронический блок для коробки передач с двойным сцеплением Замок отвода ключа зажигания |
| 6 | 30 A | ABS БД система |
| 7 | 5 A | Теплоэлемент для дыхания картерных газов (дизельное топливо Евро 6) |
| 8 | 30 A | Подогреваемое ветровое стекло |
| 9 | 5 A | Устройство управления двигателем/двигателем |
| 10 | 10 A | Регулятор давления зарядки соленоидный клапан (бензин) Активированный соленоидный клапан фильтра из древесного угля 1 (бензин) Регуляторный клапан 1 (бензин) Циркуляционный клапан турбонагнетателя (бензин) Впускной клапан (бензин) |
| 10 | 15 A | Регулятор давления зарядки соленоидный клапан (дизельное топливо) Выхлопный клапан (дизельное топливо Евро 5) Регулятор давления зарядки соленоидный клапан 2 (дизельное топливо Евро 6) Впускной клапан (дизельное евро 6) Переходный клапан холодильного устройства для рециркуляции отработавших газов (дизельное топливо Евро 5) Переходный клапан турбины (дизельное топливо - евро 6) |
| 11 | - | не назначен |
| 12 | 10 A | Регулирующий клапан давления топлива (дизельное топливо Евро 5) Топливный клапан (дизельное топливо) |
| 13 | 7.5 A | Реле для системы измерения выбросов агентов (дизельное топливо - 6 евро) Танк для сокращения выбросов (дизельное топливо - 6 евро) Доставка для системы измерения агентов (дизельное топливо - 6 евро) |
| 14 | 5 A | Реле топливного насоса (дизельное топливо) Электрический топливный насос 2 (дизельное топливо Евро 5) |
| 15 | 10 A | Переключение света |
| 16 | 5 A | Выключатель тормозного света |
| 17 | 5 A | TCS и ESP кнопка Кнопка указателя потери давления в шине Кнопка контроля спуска на холм ABS БД система |
| 18 | 5 A | 6.7.8 Устройство управления рулевым управлением с механическим приводом |
| 19 | 5 A | Выключатель педали сцепления Отправитель позиции сцепления Измеритель массы воздуха (дизельное топливо) |
| 20 | 5 A | Устройство управления двигателем/двигателем Измеритель массы воздуха (бензин) |
| 21 | - | не назначен |
| 22 | - | не назначен |
| 23 | 10 A | Реле для снижения расхода агентов |
| 24 | 5 A | Селекторный рычаг Мехатронический блок для коробки передач с двойным сцеплением |
| 25 | 20 A | 1-8 для регулировки камшафта |
| 26 | 30 A | Подогреваемое ветровое стекло |
| 27 | 10 A | Непрерывный насос циркуляции охлаждающей жидкости (дизельное топливо Евро 5) Насос для охлаждения воздушного заряда (дизельное топливо Евро 6) Насос для холодильного устройства для рециркуляции отработавших газов (дизельное топливо Евро 6) |
| 28 | 15 A | Устройство управления датчиками электроники (дизельное топливо - Евро 6) Датчик твердых частиц (дизельное топливо Евро 6) Контрольный блок для отправителя NOx (дизельное топливо - 6 евро) Отправитель NOx (дизельное топливо - 6 евро) |
| 29 | 15 A | Клапан для регулирования давления в масле (дизельное топливо - евро 6) Клапан охлаждения головы цилиндра (дизельное топливо Евро 6) Вспомогательный насос для отопления (дизельное топливо - евро 6) Реле отключения запорного клапана (бензин) Регулирующий клапан давления топлива (бензин) |
| 30 | 20 A | Реле топливного насоса (дизельное топливо) Насос для нагнетания давления в топливной системе (дизельный) Электрический топливный насос 2 (дизельное топливо Евро 5) Дополнительный топливный насос (дизельный евро 5) Устройство управления топливными насосами (бензин) Насос для нагнетания давления в топливной системе (бензин) |
| 31 | 15 A | Пробоотборник Lambda Ламбда-прибор для обогрева Пробоотборник для лямбды после каталитического нейтрализатора (бензин) Пробоотборник для лямбды 1 |
| 32 | 30 A | Устройство управления двигателем/двигателем 1-4 с фазой выпуска (бензин) |
| 33 | 5 A | Автоматическая система контроля за периодом светооблучения (дизельное топливо) Дополнительный реле насоса для охлаждения (бензин, дизельное топливо - Евро 5) Реле отключения запорного клапана (бензин) Реле для насосов охлаждения (бензин) Непрерывный насос для циркуляции охлаждающей жидкости (бензин) |
| 34 | 5 A | Бортовое устройство управления снабжением |
| 35 | 5 A | Контрольный блок контрольно-измерительной аппаратуры аккумуляторных батарей |
| 36 | 30 A | Реле для ингибитора стартера Запуск |
Вентиляторы C -SC-, D -SD- и F -SF-
Расположение блока предохранителей

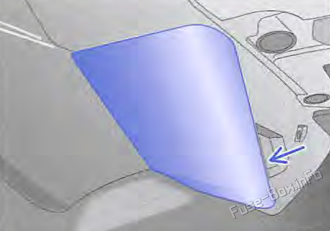

- Возьмитесь за выемку и осторожно откройте крышку;
- Осторожно снимите крышку с креплений и уберите ее.

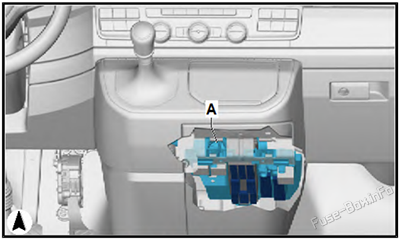

Левый руль

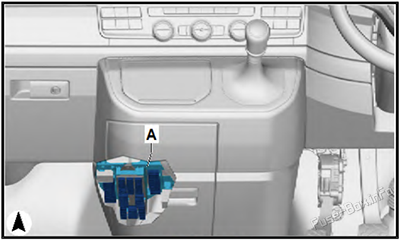

Правый руль
Схема блока предохранителей

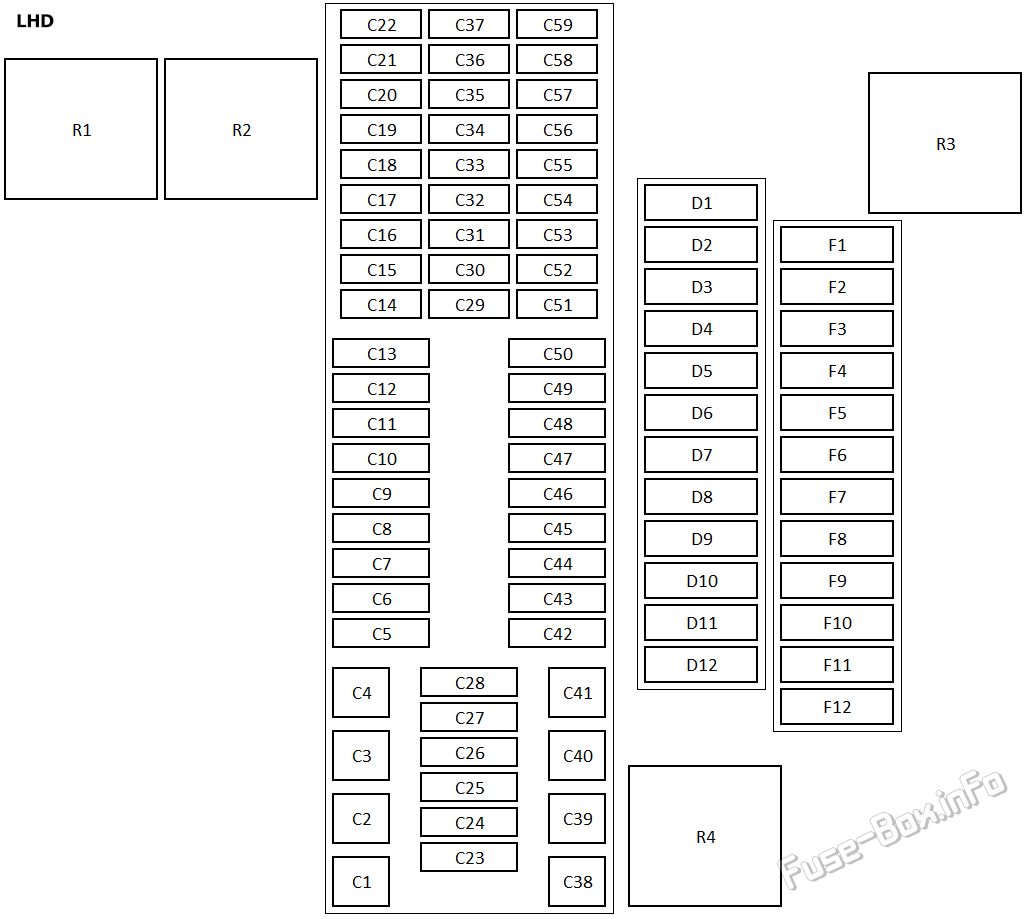

Левый руль

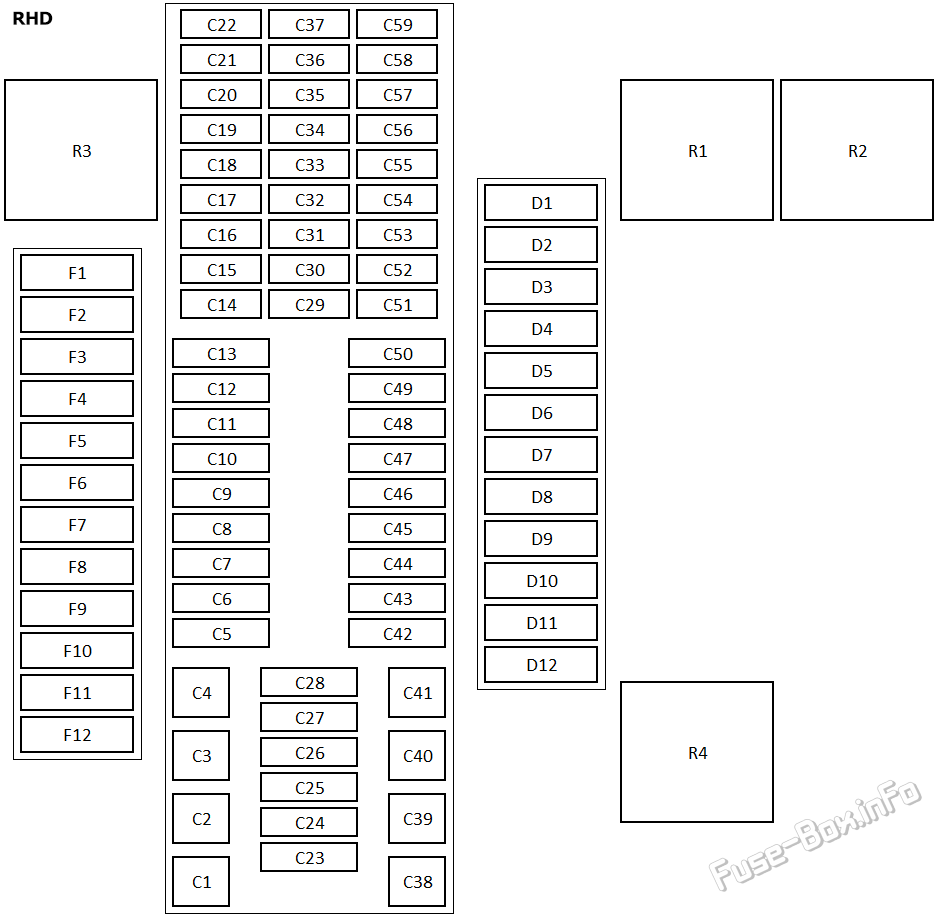

Правый руль
| № | Номинал | Функция/компонент |
|---|---|---|
| C1 | 40 A | Отправитель заявки на регулирование работы воздуходувки спереди Свежий воздуходувка Реле для дополнительного обогревательного оборудования Свежий воздуходувочный переключатель Регулятор системы кондиционирования воздуха |
| C2 | 60 A | Х-контактный реле экстренной связи Положительное соединение (X) в внутренней проводке |
| C3 | 30 A | Бортовое устройство управления снабжением |
| C4 | 40 A | Термический предохранитель, регулирующий окно S43- Взрыватели на предохранителе C: No 18, 22, 57, 58, 59 Взрыватели на предохранителе D: #1-7, 9 Взрыватели в предохранителе F: 1, 2, 3, 5, 6, 7, 9, 10 |
| C5 | 7.5 A / 15 A | Бортовое устройство управления снабжением |
| C6 | 30 A | Бортовое устройство управления снабжением |
| C7 | 30 A | Терминал 15 ЭВМ-питание напряжения 2 (15) в внутренней проводке |
| C8 | 5 A | Выключатель света |
| C9 | 5 A | Переключатель комбинации рулевой колонки Огнетушитель и переключатель фонарей Бортовое устройство управления снабжением |
| C10 | 30 A | Контрольный блок 1 для информационной электроники Радио |
| C11 | 30 A | Бортовое устройство управления снабжением |
| C12 | 15 A | Бортовое устройство управления снабжением |
| C13 | 30 A | Бортовое устройство управления снабжением |
| C14 | 5 A | Дифференциальный блок управления Изоляция силового трансмиссии CAN автобус 16-штырьковый соединитель (диагностика) |
| C15 | 7.5 A | Рециркуляторы для рециркуляции свежего воздуха и воздуха Климатронический блок управления Регулятор системы кондиционирования воздуха |
| C16 | 5 A | Бортовое устройство управления снабжением |
| C17 | 10 A | Бортовое устройство управления снабжением |
| C18 | 7.5 A | USB центр Усилитель двустороннего сигнала для мобильной телефонной связи/услуг по сбору данных Хранилище с интерфейсом для мобильной телефонной связи Перезапуск камеры |
| C19 | 7.5 A | Положительное соединение в проводной системе крыши |
| C20 | 7.5 A | Положительное соединение 1 (30a) в основном проводном привязке |
| C21 | 10 A | Бортовое устройство управления снабжением Реле 1 для шунтирования зажигания Соединение для внешнего использования Х-контактный реле экстренной связи |
| C22 | 5 A | Вставить панель & ломки |
| C23 | 5 A | Интерфикатор внешнего использования Реле для ингибитора стартера |
| C23 | 30 A | Запуск Реле для ингибитора стартера & Стартер 1 " Стартер " 2 |
| C24 | 7.5 A | Рециркуляторы для рециркуляции свежего воздуха и воздуха Задний воздуходувочный переключатель Реле для изоляции свежих воздуходувок |
| C25 | 10 A | Мотор для очистителя заднего окна Мотор для очистителя окон задних дверей левого крыла Двигатель для очистителя окон задних правых дверей Элемент стирального реактивного обогревательного устройства Элемент стирального реактивного обогревательного устройства |
| C26 | 5 A | Электрический реле подачи напряжения 1 Бортовое устройство управления снабжением Соединение для внешнего использования |
| C26 | 15 A | Интерфикатор внешнего использования |
| C27 | 25 A | Подогрев устройства управления передними сиденьями |
| C28 | 5 A | Реле для дополнительного обогревательного оборудования |
| C29 | 10 A | Группа контроля над подушками безопасности Предупреждающий огонь для подушки безопасности, отключенной с передней стороны пассажира |
| C30 | 10 A | 4.7.5 Выключатель регулировки зеркал Регулятор диапазона видимости лучей Кнопка регистрации данных о дорожно-транспортных происшествиях Отправитель высокого давления Датчик качества воздуха Уровень нефти и ее температурный отправитель Устройство для контроля за детектором прицепа Группа контроля за парковкой автомобилей Регулятор дальности видимости фар Запоминание данных о дорожно-транспортных происшествиях Лобовой левый фара Передний правый фара 4-штырьковый соединитель 10-пентовый соединитель Диагностическая связь Левый двигатель управления наклоном фары 4.7 Управляющий двигатель правого огня Реле запорного клапана охлаждающей жидкости Запорный клапан для запорной жидкости в климатронном состоянии Реле подачи напряжения 2 Группа контроля за парковкой автомобилей |
| C31 | - | не назначен |
| C32 | 7.5 A | Выключатель света Эксплуатация и дисплей для оборудования для кемпинга Кнопка регистрации данных о дорожно-транспортных происшествиях Запуск/остановка кнопки Тахограф Отправитель угла поворота Электронный блок управления демпферами Многофункциональный блок управления рулевым колесом Бортовое устройство управления снабжением Запоминание данных о дорожно-транспортных происшествиях Устройство управления срабатыванием луча Вставить панель & ломки Автоматическое внутреннее зеркало против ослепления Огнетушитель и переключатель фонарей Бортовое устройство управления снабжением |
| C33 | 10 A | Выключатель заднего дифференциального замка Вакуумный переключатель для задних дифференциального шлюза Устройство управления приводом на всех колесах Дифференциальный блок управления Дифференциальный запорный клапан 1 Differalclock class 2 |
| C34 | 5 A | Эксплуатация и дисплей для оборудования для кемпинга Группа контроля доступа к Интернету 10-пентовый соединитель Интерфикатор внешнего использования |
| C35 | 10 A | 10-пентовый соединитель 12-штейновый соединитель |
| C35 | 15 A | Таксиметр Зеркало-таксометр Дистанционный контроль такси, блок управления |
| C36 | 15 A | Перезарядка для очистных устройств Задний выключатель стеклоочистителя Выключатель моющих насосов (автоматическая система мытья/промывки и стирки фар) Бортовое устройство управления снабжением Амовешательный насос Мотор для очистителя заднего окна Ветряной стеклоочистительный насос и задний стеклоочиститель Мотор для очистителя окон задних дверей левого крыла Двигатель для очистителя окон задних правых дверей |
| C37 | 5 A | Выключатель системы управления круизом Система контроля круизных потоков (CCS) SET кнопка Адаптивное подразделение круизного контроля Регулятор для изменения полосы движения Регулятор для изменения полосы движения 2 |
| C38 | 40 A | 6.11.5 Зажигание/пусковой переключатель |
| C39 | 20 A | 6.11.5 Зажигание/пусковой переключатель |
| C40 | 20 A | 12 В розетка 6 |
| C40 | 30 A | Дополнительный обогревательный реле Серия износоуправлений свежих воздуходувок с перегревным взрывателем |
| C41 | 30 A | Бортовое устройство управления снабжением |
| C42 | 25 A / 30 A | Реле для изоляции свежих воздуходувок Задний воздуходувочный переключатель |
| C42 | 30 A | Отправитель, регулирующий работу задних воздуходувок Задний воздуходувка свежего воздуха |
| C43 | 30 A | Устройство управления для обогрева агентов |
| C44 | 15 A | Задний блок управления крышкой |
| C44 | 20 A | Тревожный сигнал Бортовое устройство управления снабжением Задний блок управления крышкой Устройство управления левой раздвижной дверью 4.7.5 Устройство управления раздвижной правой дверью |
| C45 | 30 A | Усилитель |
| C46 | 20 A | Вспомогательный обогревательный блок |
| C47 | 25 A | Бортовое устройство управления снабжением |
| C48 | 25 A | Регулировочный блок для раздвижной крыши |
| C49 | 15 A | Зажигалка для сигарет |
| C50 | 25 A | Реле системы стиральной системы подсветки Насос системы стиральной системы фары |
| C51 | 5 A | Отправитель угла поворота |
| C52 | 5 A | Внутренние мониторы отправляют и получают модуль 1 Отправка и прием модуля 2 |
| C53 | 5 A | Датчик дождя и света |
| C54 | 7.5 A | Эксплуатация и дисплей для оборудования для кемпинга Демонстрационный блок крыши Приемник дистанционного управления для вспомогательного обогревательного прибора Приемник дистанционного управления для вспомогательного обогревательного устройства для охлаждения Остаточная теплоотводная реле Циркуляционный насос |
| C55 | 5 A | Эксплуатация и дисплей для оборудования для кемпинга Бортовое устройство управления снабжением Регулятор крыши 10-пентовый соединитель Интерфикатор внешнего использования |
| C56 | 5 A | Реле для ингибитора стартера Устройство управления двигателем/двигателем Интерфикатор внешнего использования Интерфикатор внешнего использования |
| C57 | 5 A | Эксплуатация и дисплей для системы кондиционирования заднего воздуха |
| C58 | 10 A | Тахограф |
| C59 | 5 A | Таксиметр Зеркало-таксометр |
| C59 | 10 A | Красный перекресток света Красная крестовая лампочка |
| C59 | 10 A | Вращающийся переключатель света Вращение светового реле Вращающийся легкий двигатель |
| D1 | 5 A | Двусторонняя радиокампания Кнопка переднего внутреннего освещения (контакт с дверью) 4.7 Кнопка обхода зажигания Кнопка выключателя дневного ходового света |
| D1 | 5 A | Реле подачи напряжения 1 Реле подачи напряжения 2 Группа контроля за парковкой автомобилей |
| D1 | 15 A | Внутреннее включение света (Tassi) Таксиметр Дистанционный контроль такси, блок управления Двустороннее радио |
| D1 | 20 A | Устройство управления приводом на всех колесах |
| D2 | 30 A | Специальный блок управления транспортным средством |
| D3 | 15 A | Бортовой зарядный блок Группа контроля доступа к Интернету |
| D3 | 15 A | Реле с сигналом тревоги Трезвый рог |
| D3 | 30 A | Устройство управления открыванием задней крышки |
| D4 | 10 A | Внутреннее световое реле Регулятор освещения переключателя и прибора |
| D4 | 15 A | Реле системы охранной сигнализации 1 Бортовое устройство управления снабжением Лобовой левый фара |
| D5 | 15 A | Реле системы охранной сигнализации 1 Бортовое устройство управления снабжением Передний правый фара |
| D5 | 15 A | Электронный блок управления демпферами |
| D6 | 15 A | Интерфикатор внешнего использования |
| D6 | 25 A | 10-пентовый соединитель |
| D7 | 5 A | Интерфикатор внешнего использования |
| D7 | 5 A | 6-штырьковый соединитель |
| D7 | 5 A | Внутреннее включение света (Tassi) Выключатель такси |
| D8 | 5 A | Запоминание данных о дорожно-транспортных происшествиях |
| D8 | 5 A | Запоминание данных о дорожно-транспортных происшествиях 6-штырьковый соединитель |
| D8 | 15 A | Интерфикатор внешнего использования |
| D9 | 10 A | Реле 1 для шунтирования зажигания Реле 2 для шунтирования зажигания |
| D9 | 25 A | Соединение для внешнего использования |
| D10 | 5 A | Интерфикатор внешнего использования 10-пентовый соединитель |
| D11 | 10 A | Запоминание данных о дорожно-транспортных происшествиях |
| D11 | 15 A | Запоминание данных о дорожно-транспортных происшествиях 10-пентовый соединитель |
| D11 | 15 A | Интерфикатор внешнего использования |
| D11 | 15 A | Запоминание данных о дорожно-транспортных происшествиях Интерфикатор внешнего использования |
| D12 | 3 A | 10-пентовый соединитель Интерфикатор внешнего использования |
| F1 | 20 A | Устройство управления приводом на всех колесах |
| F2 | 5 A / 10 A | Внутреннее световое реле Регулятор освещения переключателя и прибора |
| F3 | 30 A | 4.7 Устройство регулировки сиденья водителя Модуль переключения переднего пассажирского сиденья 6.7.5 Двигатель продольной регулировки переднего пассажирского сиденья Двигатель для регулировки высоты переднего пассажирского сиденья Двигатель для регулировки задней высоты переднего пассажирского сиденья 5.7.5 Двигатель регулировки спинки сиденья переднего пассажира |
| F4 | 5 A | Регулятор модуля экстренного вызова и подразделение связи |
| F5 | 15 A | Электронный блок управления демпферами |
| F6 | 30 A | 4.7 Устройство регулировки сиденья водителя Модуль переключения переднего пассажирского сиденья 6.7.5 Двигатель продольной регулировки переднего пассажирского сиденья Двигатель для регулировки высоты переднего пассажирского сиденья Двигатель для регулировки задней высоты переднего пассажирского сиденья 5.7.5 Двигатель регулировки спинки сиденья переднего пассажира |
| F7 | 5 A | Запоминание данных о дорожно-транспортных происшествиях |
| F8 | - | не назначен |
| F9 | 5 A | Реле для диагностирования проводов |
| F9 | 5 A | Реле подачи напряжения 1 Реле подачи напряжения 2 Группа контроля за парковкой автомобилей |
| F10 | 30 A | Устройство управления открыванием задней крышки |
| F11 | 20 A | 12 В розетка 6 |
| F12 | - | не назначен |
| R1 | Х-контактный реле экстренной связи | |
| R2 | Реле для диагностирования проводов | |
| R2a | Реле подачи напряжения 1 | |
| R2b | Реле подачи напряжения 2 | |
| R3 | Реле для изоляции свежих воздуходувок | |
| R4 | Терминал 15 ЭВМ-питание напряжения |
Держатель предохранителей H -SH-
| № | Номинал | Функция/компонент | |
|---|---|---|---|
| 1-7* | Предохранитель 1 -S131- | 10 A | Правый плафон салона Задний правый плафон салона Подсветка кухни 1 Подсветка кухни 3 |
| 1-7* | Предохранитель 2 -S132- | 15 A | Розетка 12 В |
| 1-7* | Предохранитель 3 -S133- | 15 A | Розетка 12 В 5 Подсветка кухни 2 Левый передний плафон |
| 4.1 | Предохранитель H -SH13- | 7.5 A | Блок управления Climatronic |
| 4.1 | Предохранитель H -SH13- | 30 A | Реле дополнительного отопителя Резистор вентилятора приточного воздуха с термопредохранителем |
| 4.1 | Предохранитель H -SH13- | 30 A | Реле дополнительного отопителя Резистор вентилятора приточного воздуха с термопредохранителем |
| 4.2 | Предохранитель 14 в держателе H -SH14- | - | не назначен |
| 4.3 | Предохранитель 15 H -SH15- | 30 A | Реле питания прицепа Разъем прицепа |
| 5.1 | Предохранитель 22 H -SH22- | - | не назначен |
| 5.2 | Предохранитель 23 в держателе H -SH23- | - | не назначен |
| 5.3 | Предохранитель 24 H -SH24- | - | не назначен |
| 6.1 | Предохранитель 16 H -SH16- | 30 A | Бортовое зарядное устройство Реле управления освещением Подсветка кухни 4 |
| 6.2 | Предохранитель 17 в держателе H -SH17- | 30 A | Блок управления крышей |
| 6.3 | Предохранитель 18 в держателе H -SH18- | 10 A | Освещение правой задней части салона Правый плафон салона Задний правый плафон салона Подсветка кухни 1 Подсветка кухни 2 Подсветка кухни 3 |
| 7.1 | взрыватель H -SH19- | 10 A | Коробка холодильников |
| 7.2 | Взрывчатое устройство 20 в предохранителе H -SH20- | 5 A | Выключатель водяного насоса для душа Выключатель водяного насоса Насос охлаждения |
| 7.3 | взрыватель 21 H -SH21- | 5 A | Эксплуатация и дисплей для оборудования для кемпинга |
| 8.1 | взрыватель 1 в предохранителе H -SH1- | 15 A | 12 В розетка 2 |
| 8.2 | взрыватель 2 H -SH2- | 15 A | Бортовой зарядный блок Карта считывания лампочки 12 В розетка 12 В розетка 3 |
| 8.3 | взрыватель 3 H -SH3- | 10 A | Реле 1 для вентиляции крыши Переключить вентилятор крыши на вентиляционную зону нагрузки Переключаю вентилятор крыши на отвод воздуха из грузового пространства |
| 8.3 | взрыватель 3 H -SH3- | 15 A | 12 В розетка 4 |
| 8.4 | взрыватель 4 H -SH4- | 15 A | Устройство для контроля за детектором прицепа |
| 8.5 | взрыватель 5 в предохранителе H -SH5- | 20 A | Устройство для контроля за детектором прицепа |
| 8.6 | взрыватель 6 H -SH6- | 20 A | Устройство для контроля за детектором прицепа |
| 8.7 | взрыватель 7 H -SH7- | 15 A | Кнопка конечных положений для шкафного огня Световой огонь Считывание светового реле Левый багажной отсек Задний крышка Внутреннее освещение Левый свет спереди Свет справа от передней части Задний крышка освещения 2 Освещение фоновой обстановки на кухне |
| 8.7 | взрыватель 7 H -SH7- | 10 A | 10-пентовый соединитель |
| 8.8 | взрыватель 8 H -SH8- | - | не назначен |
| 8.9 | взрыватель H -SH9- | 5 A | Электрический фонарь |
| 8.10 | взрыватель H -SH10- | 15 A | 12 В розетка |
| 8.10 | взрыватель H -SH10- | 30 A | DC/AC преобразователь с розеткой, 12 В - 230 В DC/AC преобразователь с розеткой, 12 В-115 В |
| 8.11 | взрыватель 11 H -SH11- | 20 A / 25 A | Вспомогательный обогревательный блок |
| 8.12 | взрыватель 12 H -SH12- | 15 A | 4.7.5 Выключатель регулировки поясничной опоры сиденья водителя 4.7.5 Выключатель, регулирующий положение опоры переднего пассажирского сиденья |
| 9-15* | взрыватель 25 в предохранителе H -SH25- | 40 A | 4.7.5 Устройство управления раздвижной правой дверью |
| 9-15* | взрыватель H - взрыватель SH26- | 80 A | Вторая батарея |
| 9-15* | Взрывчатое устройство 27 в предохранителе H -SH27- | 40 A | Устройство управления левой раздвижной дверью |
| 9-15* | взрыватель 28 H -SH28- | 30 A | Бортовой зарядный блок |
| 9-15* | Взрывчатое устройство 29 в предохранителе H -SH29- | 40 A | Отправитель заявки на регулирование работы воздуходувки спереди Свежий воздуходувка |
| 9-15* | Взрывчатое устройство 30 в предохранителе H -SH30- | 40 A | Соединение для внешнего использования |
| R1 | Реле 1 для вентиляции крыши | ||
| R2 | Дифференциальный блок управления | ||
| R3 | Реле системы охранной сигнализации 1 | ||
| R4 | не назначен | ||
| R5 | Реле подачи напряжения прицепа | ||
| R6 | Эстафета изоляции батарей | ||
| R7 | Вращение светового реле Дистанционный контроль такси, блок управления Электрический реле подачи напряжения 1 |
*1-7 и 9-15: расположение предохранителей зависит от уровня комплектации.
Предохранитель 31 H -SH31-
| № | Номинал | Функция/компонент |
|---|---|---|
| SH31 | 15 A | 12 В розетка 6 |

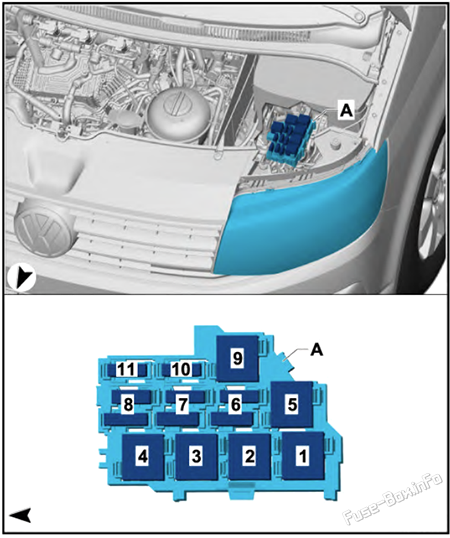

Блок реле в моторном отсеке
| № | Реле |
|---|---|
| 1 | Автоматическая система контроля за периодом светооблучения (дизельное топливо) |
| 1а | Реле отключения запорного клапана (бензин) |
| 1b | Реле для насосов охлаждения (бензин) |
| 2 | Реле стартера 2 |
| 3 | 6.7.8 Устройство управления рулевым управлением с механическим приводом |
| 4 | Подогреваемая реле ветрового стекла |
| 5 | Электрический источник питания 30 |
| 6 | Реле для ингибитора стартера |
| 7a | Электрический топливный насос 2 (дизельное топливо) |
| 7b | Реле запорного клапана охлаждающей жидкости |
| 8a | Дополнительный реле насоса для охлаждения |
| 8b | Реле топливного насоса |
| 9 | & Стартер 1 |
| 10 | не назначен |
| 11 | Реле снижения выбросов |

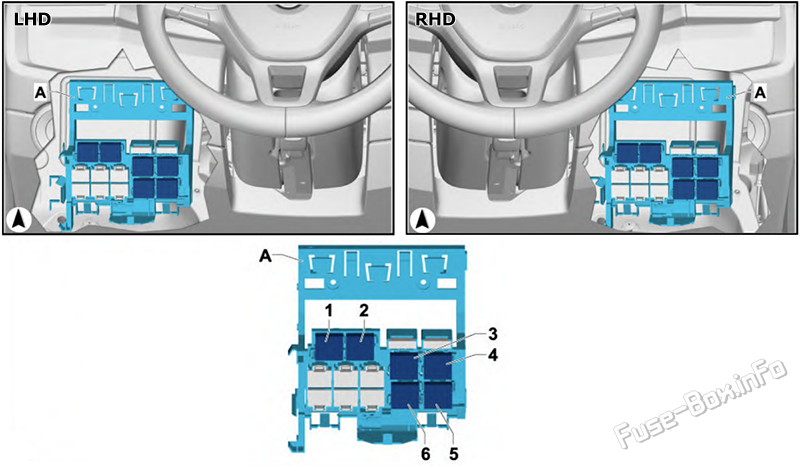

Блок реле за панелью приборов
| № | Реле |
|---|---|
| 1 | не назначен |
| 2a | Внутреннее световое реле |
| 2b | не назначен |
| 3a | Остаточная теплоотводная реле |
| 3b | Дополнительный обогревательный реле |
| 4 | Реле системы стиральной системы подсветки |
| 5 | Изоляция силового трансмиссии CAN автобус |
| 6 | Реле для дополнительного обогревательного оборудования |
Дополнительная информация: Volkswagen Transporter T6 (2016-2019)
Предохранители и реле volkswagen transporter t6 2016 2019: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
