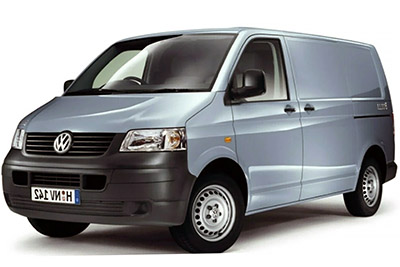

Предохранители и реле Volkswagen Transporter T5 2003-2009
Схемы относятся к указанным годам и вариантам Volkswagen Transporter T5 2003-2009. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье рассмотрен Volkswagen Transporter T5 дорестайлинговых лет выпуска 2003-2009. Здесь вы найдете схемы блоков предохранителей Volkswagen Transporter T5 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годов, информацию о расположении блоков предохранителей и назначении каждого предохранителя.
Схема предохранителей VW Transporter T5
Содержание
Блоки предохранителей в салоне
Блоки предохранителей в салоне

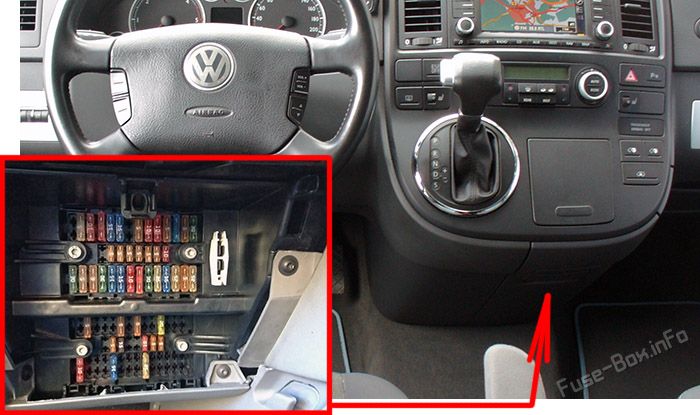

Расположение блока предохранителей

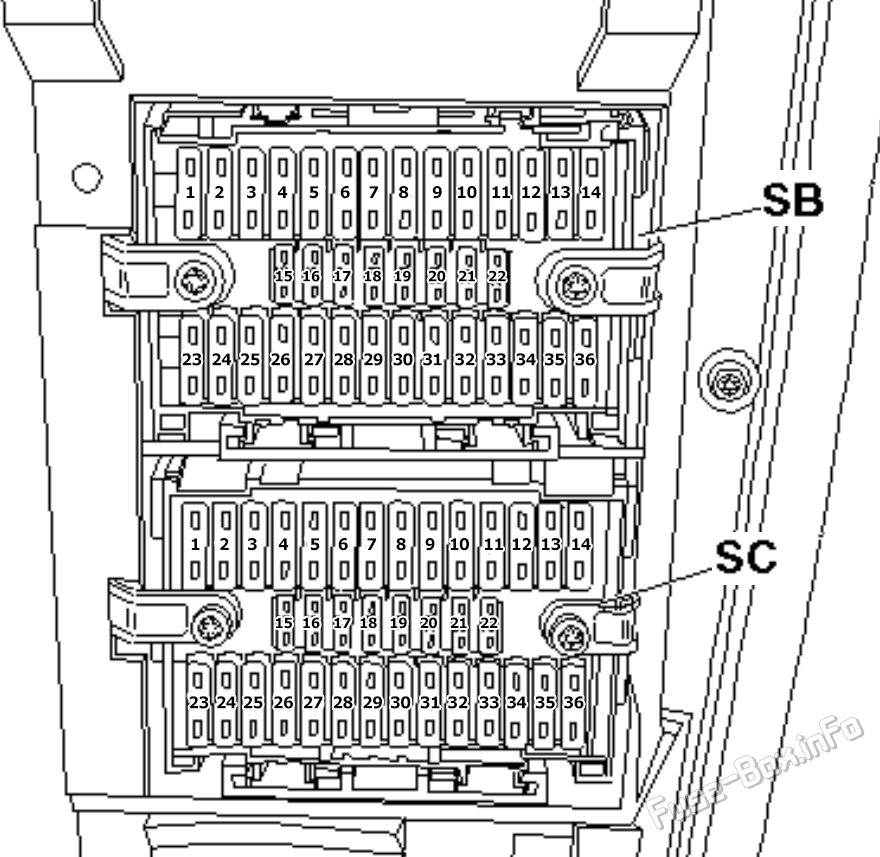

Схема блока предохранителей (-SB-, -SC-)
| № | Номинал | Функция/компонент |
|---|---|---|
| Блок B | ||
| SB1 | 25A | Реле отключения вентилятора свежего воздуха |
| SB1 | 30A | 2003: Регулятор электродвигателя заднего вентилятора Реле отключения вентилятора свежего воздуха Реле X-контакта 2004-2009: Регулятор электродвигателя заднего вентилятора |
| SB2 | 5A | Датчик угла поворота |
| SB3 | 10A | Блок управления бортовой сети |
| SB4 | 10A | Регулятор корректора фар Электродвигатель корректора левой фары Электродвигатель корректора правой фары |
| SB5 | 15A | Лампа левой фары Лампа ближнего света Предохранитель специального оборудования 3 |
| SB6 | 15A | Лампа левой фары Лампа дальнего света Предохранитель специального оборудования 6 |
| SB7 | 15A | Блок управления бортовой сети (внутренний свет) |
| SB8 | 5A | 16-контактный диагностический разъем |
| SB9 | 10A/15A | Выключатель стоп-сигналов |
| SB10 | 5A/10A | Омыватели Задний выключатель стеклоочистителя |
| SB11 | 5A | Подсветка номерного знака Регулятор освещения переключателей и приборов (2003) |
| SB12 | 15A | Прикуриватель |
| SB13 | 5A | 2003-2004: Дополнительный выключатель стоп-сигналов 2004-2009: Блок управления подушками безопасности |
| SB14 | 30A | 2003-2006: Переключатель вентилятора свежего воздуха Переключатель системы кондиционирования воздуха Реле для дополнительного обогревательного оборудования Регулятор электродвигателя переднего вентилятора 2008-2009: Переключатель на лампочки/ фонари |
| SB15 | 7,5A | Переключатель системы кондиционирования воздуха Переключатель рециркуляции воздуха (2004-2009) Переключатель заднего вентилятора (2004-2009) Блок управления Climatronic Регулирующий клапан компрессора системы кондиционирования воздуха |
| SB16 | 5A | Блок управления бортовой сети |
| SB17 | 5A | 3.11.5 Выключатель заднего противотуманного фонаря Задний противотуманный фонарь Левый задний противотуманный фонарь Электрооборудование прицепа |
| SB18 | 5A | Блок управления в панели приборов |
| SB19 | 5A | Панель управления и индикации оборудования кемпера Блок управления в панели приборов Устройство управления с дисплеем радио- и навигационной системы Блок управления бортовой сети Блок управления крышей Радио Специальный предохранитель транспортного средства 1 |
| SB20 | 5A | Левый габаритный огонь Левый задний габаритный огонь Левый стоп-сигнал и задний габаритный огонь 10-контактный разъем, фиолетовый Электрооборудование прицепа |
| SB21 | 5A | Правый задний габаритный огонь Левый габаритный огонь Правый стоп-сигнал и задний габаритный огонь Электрооборудование прицепа |
| SB22 | 7,5A/10A | Блок управления в панели приборов Контрольная лампа отключения передней подушки безопасности пассажира 16-контактный диагностический разъем 16-контактный диагностический разъем 2 |
| SB23 | 25A/30A/40A | Стартер |
| SB23 | 5A | Реле блокировки стартера, 10-контактный разъем, желтый |
| SB23 | 25A | Электрооборудование прицепа (2003) |
| SB24 | 5A | Датчик угла поворота |
| SB25 | 5A | Переключатель системы кондиционирования воздуха Привод заслонки рециркуляции воздуха Блок управления Climatronic |
| SB26 | 30A | Выключатель освещения |
| SB27 | 15A | Лампа правой фары Ближний свет Предохранитель специального оборудования 4 |
| SB28 | 15A | Контрольная лампа дальнего света Лампа правой фары Правая фара дальнего света Предохранитель специального оборудования 7 |
| SB29 | 10A | 2004-2009: реле двойного сигнала |
| SB30 | 10A | Электродвигатель очистителя заднего стекла Электродвигатель очистителя стекла левой задней двери Электродвигатель очистителя стекла правой задней двери Обогрев форсунок омывателя Обогрев форсунок омывателя |
| SB31 | 30A | Бортовой блок управления питанием (сигнальный сигнал) |
| SB32 | 25A | Блок управления бортовой сети (двигатель стеклоочистителя) |
| SB33 | 15A | Устройство управления с дисплеем радио- и навигационной системы Комбинация приборов Радио |
| SB34 | 25A | 2003: Отправитель спидометра Расходомер воздуха Реле автоматической коробки передач 4.3.1 Устройство управления двигателем 2004-2009: Реле автоматической коробки передач 1 (15) в привязке двигателя Предохранители на предохранителе D (двигательное отделение): № 3, 12, 14, 15, 16, 17, 19, 20, 24 |
| SB35 | 5A | Освещение приборов |
| SB36 | 25A | Блок управления бортовой сети (обратный сигнал) |
| Разъем C | ||
| SC1 | 25A/15A | 2003: 12В розетка 2 2004-2009: Электрооборудование прицепа |
| SC2 | 5A | Салонный модуль передачи и приема 2003) Модуль передачи и приема 2 Устройство управления противоугонной и наклонной системой (2004-2009) |
| SC3 | 5A | 2003-2007: Правый дополнительный вентилятор Левый дополнительный вентилятор |
| SC3 | 30A | 2008-2009: бортовой блок управления энергопитанием (нагреваемое заднее окно); |
| SC4 | 10A/15A | 2003: 12В розетка 3 2004-2006: 4-колесный блок управления приводом 2007-2009: Выключатель заднего дифференциального замка Дифференциальный блок управления 4-колесный блок управления приводом |
| SC5 | 10A/15A | 2003: холодильный отсек 2004-2009 6-штырьковый соединитель, серый |
| SC6 | 5A | Датчик уровня и температуры масла |
| SC7 | 10A | 2003: Реле 1 для вентиляции крыши 2004-2009: Плюсовое соединение -6- (30) в основной электрической груше (дувно-двигатель крыши) |
| SC7 | 15A | 2005-2009: 12В розетка 4 |
| SC8 | 5A | Блок управления парковочным ассистентом |
| SC9 | 5A | Блок управления многофункциональным рулевым колесом |
| SC10 | 30A | Усилитель |
| SC11 | 15A | 2004-2009: блок управления задней крышкой |
| SC11 | 20A | Тревожный сигнал ( (2004-2009) Централизованное контрольное подразделение системы координации Устройство управления левой раздвижной дверью Задний блок управления крышкой 4.7.5 Устройство управления раздвижной правой дверью |
| SC12 | 5A/10A | 2003: Реле для дополнительного обогревательного оборудования Дополнительный выключатель стоп-сигналов 2004-2009: Дополнительный выключатель стоп-сигналов |
| SC13 | 5A | Выключатель системы управления круизом Электронный блок рулевой колонки Соединитель муфты подушки безопасности и обратное пружинное кольцо |
| SC14 | 5A | Блок управления мобильным телефоном |
| SC15 | 5A | Устройство управления индикатором переключения передач |
| SC16 | 5A | Устройство управления с дисплеем радио- и навигационной системы Блок управления мобильным телефоном (наблюдение за электроникой) 2004-2006) |
| SC17 | 5A/7,5A | Блок управления бортовой сети (внутренний свет) Плюсовое соединение -1- (30), в основном жгуте проводов Задний климатономический блок работы и дисплей (2003-2004) |
| SC18 | 5A | Задний воздуходувочный переключатель |
| SC18 | 5A | 2004-2009: Задняя климатроническая установка и устройство для отображения данных |
| SC19 | 5A | Автоматически затемняемое салонное зеркало |
| SC20 | 10A | Бортовой блок управления электропитанием (нагреваемое внешнее зеркало) |
| SC21 | 5A | 2003: Модуль доступа и пуска двигателя 1 2004-2009: блок управления противоугонной и наклонной системой |
| SC22 | 5A | Отправитель высокого давления Датчик качества воздуха |
| SC23 | 5A/10A | Панель управления и индикации оборудования кемпера Вспомогательный обогревательный прибор и дисплей Реле остаточного тепла Приемник дистанционного управления для вспомогательного обогревательного устройства для охлаждения |
| SC24 | 5A/7,5A | 2003-2004: Панель управления и индикации оборудования кемпера 2004-2009: Плюсовое соединение в проводной кабелепроводке крыши (внутреннее освещение) |
| SC25 | 15A/25A | Подогреваемый регулятор сиденья водителя Регулятор подогрева переднего пассажирского сиденья Подогрев устройства управления передними сиденьями Нагреваемый передний блок управления пассажиром Датчик температуры переднего пассажирского сиденья (2003) |
| SC26 | 10A | Тахограф (модели с тахографом) |
| SC26 | 15A | 2004-2009: 12В розетка 2 (многокамерный без тахографа и второй батареи) |
| SC27 | 15A | Левый противотуманный фонарь Правый противотуманный фонарь Специальные предохранители транспортного средства |
| SC28 | 5A | 4.7.5 Выключатель регулировки зеркал Устройство управления дверью водителя (2006-2009) |
| SC29 | 25A | Вспомогательный обогревательный блок |
| SC30 | 5A | Панель управления и индикации оборудования кемпера |
| SC30 | 5A | Реле для дополнительного обогревательного оборудования |
| SC31 | 25A | Регулировочный блок для раздвижной крыши |
| SC31 | 5A | 2006-2009: бортовой зарядный блок (только для кампаний) |
| SC32 | 20A | Реле системы стиральной системы подсветки |
| SC33 | 5A | Тахограф (модели с тахографом) |
| SC33 | 15A | Тахограф (модели с тахографом) Складываемый внешний блок управления зеркалом (модели с тахографом и электрическим откидным внешним зеркалом) |
| SC33 | 15A | Сбрасывание внешнего устройства управления зеркалом (вторая часть) 2006-2009) |
| SC34 | 10A/15A/20A/25A | 2003: Вакуумный насос для тормозов 2004: Электрооборудование прицепа 2004-2009: 12В розетка 3 |
| SC35 | 10A | Бортовой блок управления снабжением (обратные модели освещения с автоматической коробкой передач) |
| SC36 | 5A/15A | 2003-2004: 12В розетка 4 2004-2009: Панель управления и индикации оборудования кемпера 10-контактный разъем, фиолетовый (модели с только электрическим интерфейсом) UF1)) |
Дополнительные предохранители

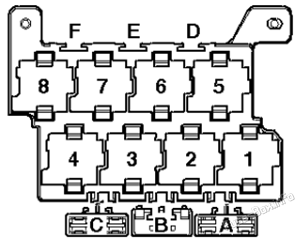

Предохранители на реле 1 (камера)
Он находится под предохранителями B и C.
| № | Номинал | Соединитель/назначение |
|---|---|---|
| A | 40A | 2003-2008: Нагреваемый задний предохранитель 2008-2009: Взрыватель свежего воздуходувки 2 |
| B | 30A | Предохранитель стеклоподъемников |
| C | 40A | 2004-2005: Специальный предохранитель транспортного средства 13 |

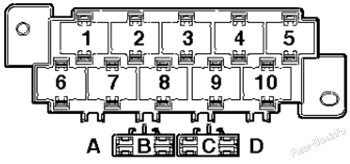

Предохранители на реле 2 (камера)
Он находится под предохранителями B и C.
| № | Номинал | Соединитель/назначение |
|---|---|---|
| A | 40A | 2007:: Взрыватель свежего воздуходувки 2 |
| B | 5A | Выпуск 1 |
| C | 40A | 2007-2008:: Взрыватель свежего воздуходувки 2 |

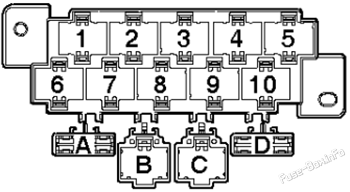

Разъемный блок слева от ящика сиденья (10-контактный)
| № | Номинал | Соединитель/назначение |
|---|---|---|
| A | 40A | Взрыва 1 (30) (для моделей со второй батареей) |
| B | - | - |
| C | - | - |
| D | 40A | Включатель вспомогательного обогревательного устройства |

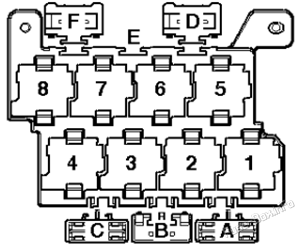

Разъемный блок в основании левого сиденья (8-контактный)
| № | Номинал | Соединитель/назначение |
|---|---|---|
| A | - | - |
| B | - | - |
| C | 40A | 2007-2009: Взрыватель свежего воздуходувки 1 |
| D | 80A | 2-й предохранитель (кампер) |
| D | 80A | 2007-2009: предохранитель от изоляции аккумуляторных батарей |
| D | 40A | 2007-2009: предохранитель 1 (30) |
| E | - | - |
| F | 40A | Предохранитель 2 (30) (с второй батареей) |
Разъемный блок на левой стойке A (10-контактный)
| № | Номинал | Соединитель/назначение |
|---|---|---|
| A | - | Не используется |
| B | 10A | 2004: Предохранитель блокировки дифференциала |
| C | 15A | 2006-2009: Предохранитель 2 системы такси |
| D | - | Не используется |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

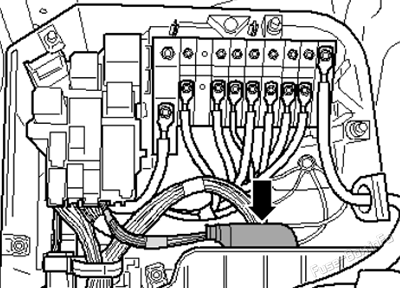

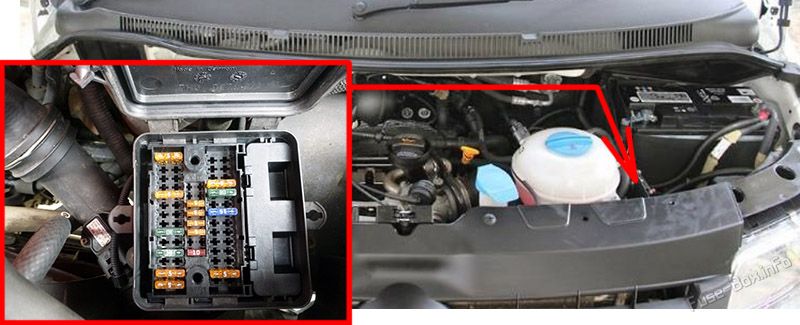

Расположение блока предохранителей

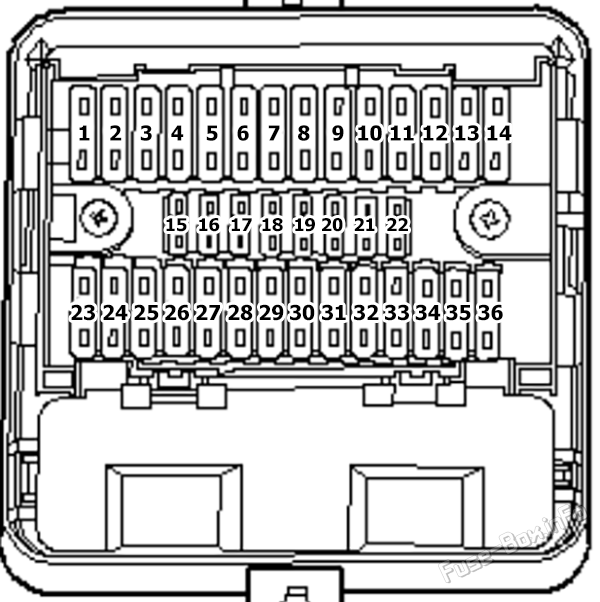

Схема блока предохранителей (-SD-)
| № | Номинал | Функция/компонент |
|---|---|---|
| SD1 | 5A | Вентилятор радиатора, система ABS вентилятор радиатора блок управления 2 |
| SD2 | 5A | Дополнительное реле насоса охлаждения |
| SD3 | 15A | Электромагнитная муфта кондиционера Реле отключения электромагнитной муфты кондиционера |
| SD4 | 30A | Система ABS |
| SD5 | 15A | Автоматическая коробка передач |
| SD6 | 30A | Система ABS |
| SD7 | 5A | вентилятор радиатора блок управления 2 |
| SD8 | 15A | Лямбда-зонд 2 Лямбда-зонд 2 |
| SD9 | 5A | Клемма 30 4.3.1 Устройство управления двигателем |
| SD10 | 5A | Реле вторичного воздушного насоса Дополнительное реле насоса охлаждения Клапан рециркуляции отработавших газов Электромагнитный клапан регулирования давления наддува Клапан продувки адсорбера Клапан подачи вторичного воздуха Переменный клапан впускного коллектора Перепускной клапан охладителя рециркуляции ОГ Диагностический насос топливной системы |
| SD11 | 5A | 2003: Блок управления усилителем рулевого управления |
| SD12 | 5A | Нагревательный элемент вентиляции картера Клапан рециркуляции отработавших газов (вентили) 2003) |
| SD13 | 10A | Форсунка цилиндра 4 Форсунка цилиндра 5 Форсунка цилиндра 6 |
| SD14 | 5A | Реле топливного насоса 4.3.1 Устройство управления двигателем |
| SD15 | 10A | Выключатель освещения |
| SD16 | 5A | Расходомер воздуха |
| SD17 | 5A | Кнопка TCS/ESP Система ABS |
| SD18 | 5A | 2004-2006: бортовой блок управления энергоснабжением |
| SD19 | 5A | Выключатель педали сцепления Выключатель педали тормоза |
| SD20 | 5A | Расходомер воздуха 4.3.1 Устройство управления двигателем |
| SD21 | 5A | 2004-2009: клапан рециркуляции отработавших газов |
| SD22 | 10A | Форсунки цилиндров 1-4 |
| SD23 | 25A | Реле автоматической коробки передач |
| SD24 | 5A | Многофункциональный переключатель |
| SD25 | 25A | 3.3.1 Устройство управления двигателем (2004-2009) Катушка зажигания (2004-2009) 4 с фазой выпуска 5 с фазой выпуска 6 с фазой выпуска предохранитель D (предохранитель 13 (2004-2009) |
| SD26 | 25A | 1 с фазой выпуска 6.7.5.5 Катушка зажигания 2 с фазой выхода 3 с фазой выпуска предохранитель D (предохранитель 22 (2004-2009) |
| SD27 | 5A | Дополнительное реле насоса охлаждения |
| SD28 | 15A | 2004-2009: Сирена сигнализации |
| SD29 | 10A/20A | 2003: датчик скорости 2004-2009 Вакуумный насос для тормозов |
| SD30 | 15A | Топливный насос высокого давления Реле топливного насоса Реле остаточного тепла |
| SD31 | 10A/15A | Подогреваемый лямбда-зонд Лямбда-зонд 1 |
| SD32 | 30A | 4.3.1 Устройство управления двигателем |
| SD32 | 5A | Электрический топливный насос 2 |
| SD33 | 5A | Отправитель Реле свечей накаливания Дополнительное реле насоса охлаждения |
| SD34 | 5A | 2003: Вентилятор радиатора, система ABS 2004-2009: бортовой блок управления энергоснабжением |
| SD35 | 10A | 4.3.1 Устройство управления двигателем Переменный клапан впускного коллектора Регулятор фаз газораспределения 1 Регулятор выпускного распредвала 1 |
| SD36 | 25A/30A/40A | Реле блокировки стартера |

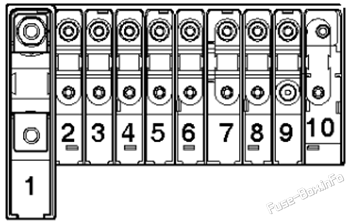

Силовые предохранители (-SA-)
| № | Номинал | Функция/компонент |
|---|---|---|
| 1 | 150A/175A/200A/225A | C - Генератор |
| 2 | 125A | Реле X-контакта экстренной связи Предохранитель стеклоподъемников Обогрев заднего стекла Плюсовое соединение -2- (30), в основном жгуте проводов Плюсовое соединение -4- (30), в основном жгуте проводов Плюсовое соединение -5- (30), в основном жгуте проводов Плюсовое соединение -6- (30), в основном жгуте проводов Плюсовое соединение -7- (30), в основном жгуте проводов Плюсовое соединение - 8-30), в основном жгуте проводов Плюсовое соединение -9- (30), в основном жгуте проводов Плюсовое соединение - 10-30), в основном жгуте проводов |
| 3 | 50A/100A | Реле развязки аккумуляторных батарей Устройство управления левой раздвижной дверью Второе реле цепи зарядки аккумуляторной батареи 4.7.5 Устройство управления раздвижной правой дверью Предохранитель 1 (30) предохранитель 2 (30) |
| 4 | 70A/125A | Плюсовое соединение (30) в жгуте проводов моторного отсека |
| 5 | 50A | 2003-2004: Блок управления бортовой сети (до января) 2004)/Руководитель 18 на взрывателе D (с января) 2004) 2004: Взрывчатка 2 Электрическое разъем 2 Электрическое разъем 3 2006-2009: Функциональная цепь 4 на предохранителе D предохранитель 6 |
| 6 | 50A/60A | Реле свечей накаливания Блок автоматического управления дополнительным отопителем (2004-2009) Реле вторичного воздушного насоса |
| 7 | 60A/70A/80A | Вентилятор радиатора, система ABS вентилятор радиатора блок управления 2 |
| 8 | 30A/40A/50A | Вентилятор радиатора, система ABS вентилятор радиатора блок управления 2 |
| 9 | 100A | 6.11.5 Зажигание/пусковой переключатель Плюсовое соединение (30) в основном жгуте проводов Плюсовое соединение -3- (30), в основном жгуте проводов Плюсовое соединение - 12-30), в основном жгуте проводов |
