Предохранители и реле Volkswagen Transporter T5.1 (2010-2015)
Схемы относятся к указанным годам и вариантам Volkswagen Transporter T5.1 (2010-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье мы рассматриваем Volkswagen Transporter пятого поколения после подтяжки лица (показатель Volkswagen Transporter).T5.1), изготовленные из 2009 в адрес 2015. Вот вы найдете блок предохранителей диаграммы Volkswagen Транспортер T5.1 2010, 2011, 2012, 2013, 2014 и 2015, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей VW Transporter T5.1
Содержание
Сопоставимость пассажиров блок предохранителей es
Сопоставимость пассажиров блок предохранителей es

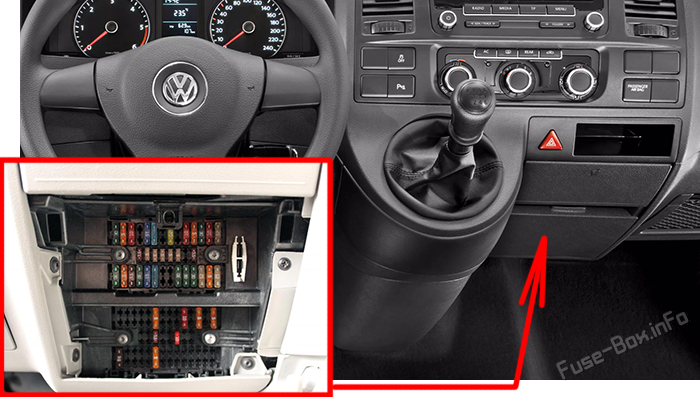

Расположение блока предохранителей

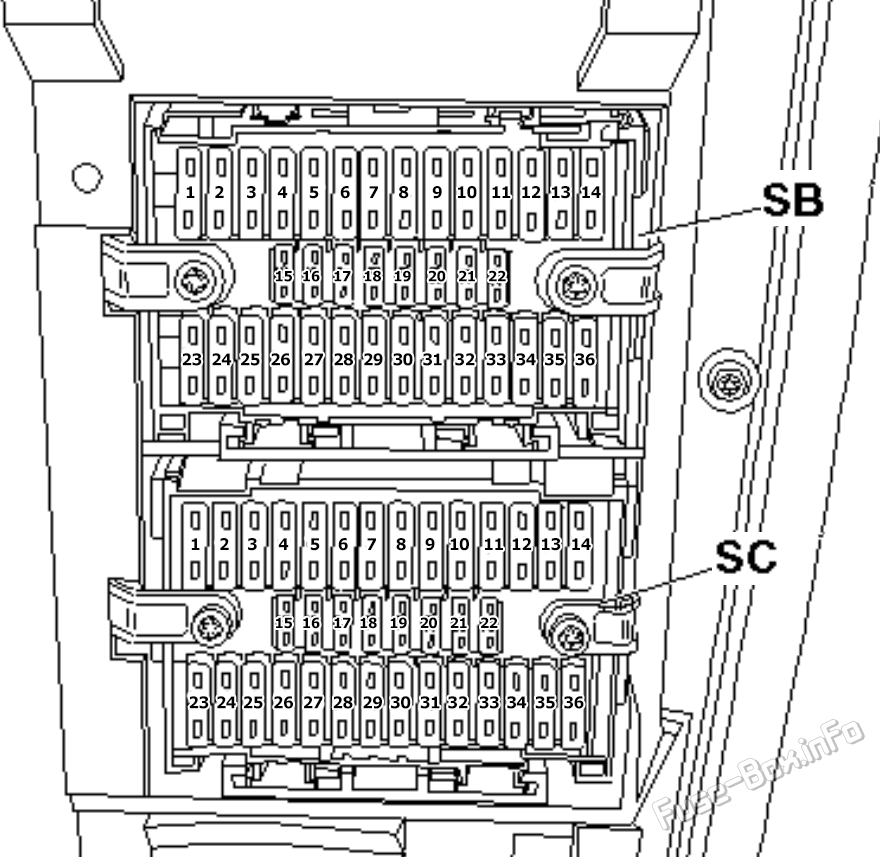

блок предохранителей Схема (-SB-, -SC-)
| № | Ампы | Функция/компонент |
|---|---|---|
| В. Владелец взрывателя | ||
| SB1 | 30A | Терминал 15 ЭВМ-питание напряжения |
| SB2 | 5A | Отправитель угла поворота |
| SB3 | 10A | Бортовое устройство управления снабжением |
| SB4 | 5A | Регулятор для изменения полосы движения Регулятор для изменения полосы движения 2 |
| SB5 | 15A | Лобовой левый фара |
| SB6 | 15A | Лобовой левый фара |
| SB7 | 15A | Бортовое устройство управления снабжением |
| SB8 | 15A | Задний блок управления -J605- |
| SB8 | 20A | Тревожный сигнал Бортовое устройство управления снабжением Устройство управления левой раздвижной дверью Задний блок управления крышкой 4.7.5 Устройство управления раздвижной правой дверью |
| SB9 | 30A | Бортовое устройство управления снабжением |
| SB10 | 10A | Перезарядка для очистных устройств Задний выключатель стеклоочистителя Регулятор интермитированного стеклоочистителя Выключатель моющих насосов (автоматическая система мытья/промывки и стирки фар) |
| SB11 | 5A | Свет номерного знака |
| SB12 | 5A/30A | Выключатель света |
| SB13 | 10A | Группа контроля над подушками безопасности Передний боковой подушка безопасности для пассажиров отключен предупреждающий огонь |
| SB14 | 25A | Переключатель на лампочки/ фонари |
| SB15 | 7,5A | Свежий воздуходувочный переключатель Задний воздуходувочный переключатель Реле для изоляции свежих воздуходувок |
| SB16 | 5A | Бортовое устройство управления снабжением |
| SB17 | 5A | 3.11.5 Выключатель контактного устройства заднего противотуманного огня Вставить блок управления в панель тире Задняя левая противотуманная лампа |
| SB18 | 5A | Вставить блок управления в панель тире |
| SB19 | 5A | Эксплуатация и дисплей для оборудования для кемпинга Бортовое устройство управления снабжением 10-пиновой соединитель (только модели с электрическим интерфейсом, для внешнего использования) |
| SB20 | 5A | Диагностическая связь Устройство управления блокировкой дифференциала (2011-2015) |
| SB21 | 5A | Реле стартер-двигатель 4.3.1 Устройство управления двигателем 10-пиновой соединитель (только модели с электрическим интерфейсом, для внешнего использования) |
| SB22 | 7,5A | Выключатель света Вставить блок управления в панель тире Устройство для контроля за детектором прицепа Диагностическая связь |
| SB23 | 5A | только модели с электрическим интерфейсом для внешнего использования: Реле для ингибитора стартера Бортовое устройство управления снабжением 4.3.1 Устройство управления двигателем 10-пентовый соединитель |
| SB23 | 30A | Запуск Реле для ингибитора стартера 4.3.1 Устройство управления двигателем |
| SB23 | 30A | Реле для ингибитора стартера Реле для ингибитора стартера, переключатель педали сцепления |
| SB24 | 5A | Отправитель угла поворота |
| SB25 | 7,5A | Свежий воздуходувочный переключатель Отправитель регулирования битрона переднего воздуходувки Климатронический блок управления Регулятор системы кондиционирования воздуха |
| SB26 | 30A | Выключатель света |
| SB27 | 15A | Передний правый фара |
| SB28 | 15A | Передний правый фара Вставить блок управления в панель тире |
| SB29 | - | - |
| SB30 | 10A | Элемент стирального реактивного обогревательного устройства Элемент стирального реактивного обогревательного устройства Мотор для очистителя заднего окна Двигатель для очистителя окон задних правых дверей Мотор для очистителя окон задних дверей левого крыла |
| SB31 | 30A | Бортовое устройство управления снабжением |
| SB32 | 30A | Бортовое устройство управления снабжением |
| SB33 | 30A | Радио Устройство управления с дисплеем радио- и навигационной системы |
| SB34 | 25A | взрыватель 14 взрыватель 17 на предохранителе D Взрывчатое устройство 20 на предохранителе D взрыватель 24 на предохранителе D |
| SB35 | 5A | Соединение (58-е), в проводном жгуте крыши Соединение 1 (58d) в основном проводном привязке Соединение 2 (58d) в основном проводном привязке Соединение 3 (58d) в основном проводном привязке Соединение (58b) в проводах боковой двери водителя |
| SB36 | 25A | Бортовой блок управления снабжением -J519- (Т73a/13) |
| Влагоноситель C | ||
| SC1 | 15A | 10-пентовый соединитель |
| SC2 | 5A | Внутренние мониторы отправляют и получают модуль 1 Отправка и прием модуля 2 |
| SC3 | 10A | Выключатель света Красного Креста Световой предупреждающий огонь Красного Креста |
| SC3 | 15A | Таксиметр Дистанционный контроль такси, блок управления |
| SC4 | 10A | Выключатель заднего дифференциального замка 5.7.5 Разновидность задних замков Дифференциальный блок управления 4-колесный блок управления приводом |
| SC5 | 10A | 6-штырьковый соединитель |
| SC6 | 5A | Уровень нефти и ее температурный отправитель |
| SC7 | 10A | Вращающийся переключатель света |
| SC7 | 30A | Устройство управления системой охранной сигнализации |
| SC8 | 5A | Группа контроля за парковкой автомобилей |
| SC9 | 5A | Выключатель системы управления круизом |
| SC10 | 10A | Регулятор освещения переключателей и приборов Регулятор дальности видимости фары, блок управления Левый двигатель управления наклоном фары 4.7 Управляющий двигатель правого огня |
| SC11 | 15A | Таксиметр Система такси 2 Реле системы охранной сигнализации 1 Дистанционный контроль такси, блок управления Двустороннее радио |
| SC12 | 5A | Лобовой левый фара |
| SC12 | 30A | Бортовое устройство управления снабжением |
| SC13 | 5A | Поезд CAN Изоляционный реле автобуса |
| SC14 | 5A | Передний правый фара |
| SC14 | 30A | Бортовое устройство управления снабжением |
| SC15 | 5A | Группа управления мобильной телефонной связью Регулятор голосовой апплификации |
| SC16 | 7,5A | Интерфейс для внешнего мультимедийного подразделения TV настройщик |
| SC17 | 7,5A | Бортовое устройство управления снабжением Легкий внутренний багажной отсек Выключатель отключения внутреннего монитора Автоматическое внутреннее зеркало против ослепления |
| SC18 | 5A | Задний воздуходувочный переключатель |
| SC18 | 5A | Эксплуатация и дисплей для задней климатронической системы Отправитель, регулирующий работу задних воздуходувок |
| SC19 | 5A | Автоматическое внутреннее зеркало против ослепления |
| SC20 | 10A | Бортовое устройство управления снабжением |
| SC21 | 5A | Датчик дождя |
| SC22 | 10A | Отправитель высокого давления Датчик качества воздуха Реле системы кондиционирования воздуха Реле запорного клапана охлаждающей жидкости |
| SC23 | 7,5A/10A | Эксплуатация и дисплей для оборудования для кемпинга Демонстрационный блок крыши Остаточная теплоотводная реле Приемник дистанционного управления для вспомогательного отопления Приемник дистанционного управления для вспомогательного обогревательного устройства для охлаждения |
| SC24 | 7,5A | Легкий внутренний багажной отсек |
| SC25 | 25A | Подогрев устройства управления передними сиденьями |
| SC26 | 10A | Тахограф |
| SC27 | 30A | Электрический реле подачи напряжения на терминале 15 2 |
| SC28 | 5A | 4.7.5 Выключатель регулировки зеркал Переключение зеркала на другую передачу |
| SC29 | 20A | Устройство для контроля за нагревом |
| SC30 | 5A | Эксплуатация и дисплей для оборудования для кемпинга |
| SC30 | 5A | Реле для дополнительного обогревательного оборудования |
| SC31 | 5A | Бортовой зарядный блок |
| SC31 | 25A | Регулировочный блок для раздвижной крыши |
| SC32 | 20A | Реле системы стиральной системы подсветки |
| SC33 | 5A | Тахограф |
| SC34 | 5A | Соединитель муфты подушки безопасности и обратное пружинное кольцо Многофункциональный блок управления рулевым колесом |
| SC35 | 20A | Бортовое устройство управления снабжением |
| SC36 | 5A | Эксплуатация и дисплей для оборудования для кемпинга 10-пинный соединитель (только модели с электрическим интерфейсом, для внешних нас) 10-пинный соединитель (для сотрудников полиции по вопросам оптимального оборудования) UF4/UF5 только) |

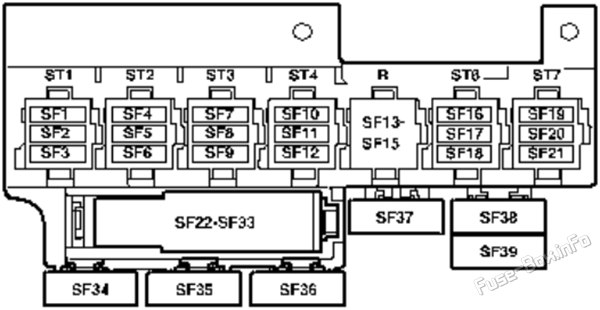

Вентилятор F
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | 5A | 10-пиновой соединитель (модели с электрическим интерфейсом, для внешнего использования) 6-штырьковый соединитель |
| 2 | 3A | 10-пиновой соединитель (модели с электрическим интерфейсом, для внешнего использования) |
| 3 | 15A | 10-пиновой соединитель (модели с электрическим интерфейсом, для внешнего использования) Запоминание данных о дорожно-транспортных происшествиях |
| 3 | 5A | Запоминание данных о дорожно-транспортных происшествиях |
| 4 | 15A | 10-пиновой соединитель (модели с электрическим интерфейсом, для внешнего использования) |
| 5 | 5A | 10-пиновой соединитель (модели с электрическим интерфейсом, для внешнего использования) |
| 6 | 25A | 6-штырьковый соединитель (модели с электрическим интерфейсом, для внешнего использования) |
| 7 | 15A | 12В розетка |
| 7 | 30A | Трансформатор с розеткой, 12V - 230V/115V (только для лагеря, не для пляжа) |
| 8 | 20A | Устройство для контроля за нагревом |
| 8 | 25A | Вспомогательный обогревательный блок |
| 9 | 25A | Задний воздуходувочный переключатель Реле для изоляции свежих воздуходувок |
| 9 | 30A | Задний воздуходувочный переключатель Реле для изоляции свежих воздуходувок Задний воздуходувка свежего воздуха |
| 10 | 15A/30A | Свежий воздуходувочный переключатель Дополнительный обогревательный реле Регулятор системы кондиционирования воздуха Серия износоуправлений свежих воздуходувок с перегревным взрывателем |
| 11 | 15A | Зажигалка для сигарет |
| 12 | 5A | 10-пиновой соединитель (модели с электрическим интерфейсом, для внешнего использования) 6-штырьковый соединитель Запоминание данных о дорожно-транспортных происшествиях |
| 13 | ||
| 14 | ||
| 15 | ||
| 16 | 30A | Бортовой зарядный блок (только для кампаний, а не для каменщика) |
| 17 | 30A | Гидрорегулятор крыши (только для лагеря, а не для автофургона) |
| 18 | 10A | Только для трейлеров, не для трейлеров. Карта считывания лампочки Свет, освещающий заднее право Правый внутренний огонь Свет в багажном отсеке слева Мягкий кухонный 1 Мягкая кухня 2 Мягкая кухня 3 |
| 19 | 10A | Только для трейлеров, не для трейлеров. Коробка холодильников |
| 20 | 5A | Только для трейлеров, не для трейлеров. Выключатель водяного насоса Водонасыщенный насос |
| 21 | 5A | Только для трейлеров, не для трейлеров. Эксплуатация и дисплей для оборудования для кемпинга |
| 22 | 15A | 12В розетка 2 |
| 23 | 15A | 12В розетка 3 |
| 24 | 10A | Реле 1 для вентиляции крыши Реле 2 для вентиляции крыши Переключить вентилятор крыши на вентиляционную зону нагрузки Переключаю вентилятор крыши на отвод воздуха из грузового пространства |
| 24 | 15A | 12В розетка 4 |
| 25 | 15A | Устройство для контроля за детектором прицепа |
| 26 | 20A | Устройство для контроля за детектором прицепа |
| 27 | 20A | Устройство для контроля за детектором прицепа |
| 28 | 7,5A | Реверсирующий блок управления системой видеокамеры |
| 29 | - | - |
| 30 | 5A | 2020:: блок управления голосовой апгрейдацией |
| 31 | - | - |
| 32 | - | - |
| 33 | 15A | 4.7.5 Выключатель регулировки поясничной опоры сиденья водителя |
| 34 | 40A | 4.7.5 Устройство управления раздвижной правой дверью |
| 35 | 80A | Эстафета изоляции батарей Второй реле зарядной цепи аккумуляторной батареи |
| 36 | 40A | Устройство управления левой раздвижной дверью |
| 37 | 40A | Свежий воздуходувка (модели со второй батареей) |
| 38 | 40A | 6-штырьковый соединитель (модели с электрическим интерфейсом, для внешнего использования) |
| 39 | - | - |
| Только для автофургона: | ||
| S131 | 10A | Правый внутренний огонь Задний правый внутренний огонь Мягкий кухонный 1 Мягкая кухня 3 |
| S132 | 10A/15A | 12В розетка |
| S133 | 15A | 12В розетка 5 Свет, освещающий слева Мягкая кухня 2 |

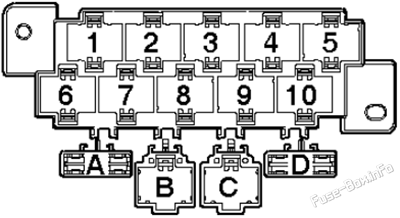

Сцепная станция слева от ящика сиденья (10-штуковый)
| № | Ампы | Функция/компонент |
|---|---|---|
| A | - | - |
| B | - | - |
| C | - | - |
| D | 30A | Усилитель |

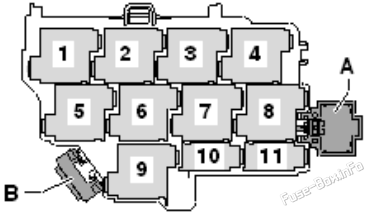

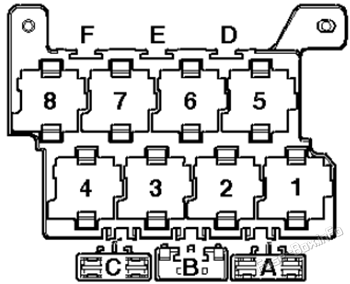

Взрыватели на реле 1 (камера)
Под тиреной панелью (центр, под взрывателями).
| № | Ампы | Функция/компонент |
|---|---|---|
| 6 | 15A | Регулятор системы охранной сигнализации (Taxi) |
| 6 | 10A | Система такси 2 - блок управления (Taxi) |
| A | - | - |
| B | 30A | Устройство управления дверью водителя Устройство управления передней дверью для пассажиров |
| C | - | - |
Взрыватели на реле 2 (камера)
Под тиреной панелью (центр, под взрывателями).
| № | Ампы | Функция/компонент |
|---|---|---|
| A | - | - |
| B | - | - |
| C | 40A | Свежий воздуходувочный переключатель Регулятор системы кондиционирования воздуха |
| C | 40A | Свежий воздуходувочный переключатель Регулятор системы кондиционирования воздуха Реле для дополнительного обогрева топлива (модели с вспомогательным отоплением) Свежий воздуходувка |
Сопоставимость двигателей блок предохранителей es
Сопоставимость двигателей блок предохранителей es

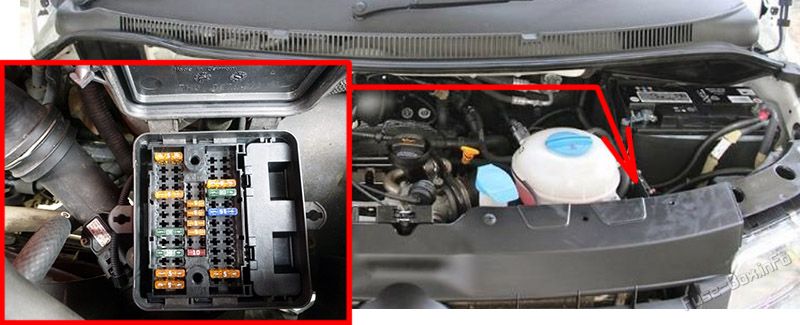

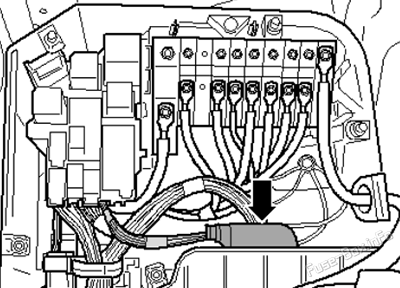

Расположение блока предохранителей

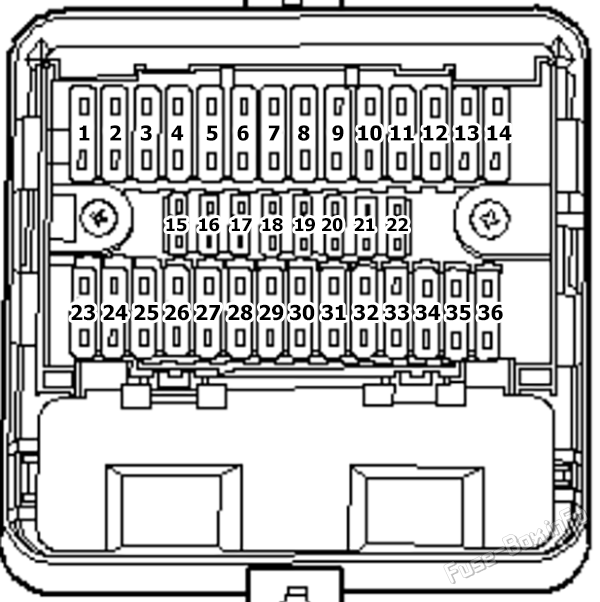

блок предохранителей Схема (-SD-)
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | 5A | вентилятор радиатора БД система |
| 2 | 5A | Дополнительный реле насоса для охлаждения Остаточная теплоотводная реле Циркуляционный насос |
| 3 | 5A | Элемент отопления для картерного дыхания |
| 4 | 30A | 2011-2015: Стабилизатор напряжения (модели с системой остановки/запуска двигателя) Устройство управления с дисплеем радио- и навигационной системы (модели с системой остановки/пуска) Радио (модели с системой остановки/запуска) взрыватель 18 на предохранителе B (модели с системой остановки/запуска двигателя) взрыватель C (модели с системой остановки/запуска двигателя) взрыватель С (модели с системой остановки/запуска двигателя) |
| 5 | 15A | Мехатронический блок для коробки передач с двойным сцеплением Селекторный рычаг Селекторный рычаг |
| 6 | 30A | ABS БД система |
| 7 | 7,5A | Амовешательный насос Ветряной стеклоочистительный насос и задний стеклоочиститель |
| 8 | - | - |
| 9 | 5A | 4.3.1 Устройство управления двигателем |
| 10 | 5A | Реле для работы на вторичных насосах (для кода двигателя) AXA) Приводимый в действие фильтр из древесного угля (для кода двигателя) AXA) |
| 10 | 15A | Регулятор давления зарядки соленоидный клапан (для кодов двигателей) CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) Выхлопный клапан (для кода двигателя) CFCA) Переходный клапан холодильного устройства для рециркуляции отработавших газов (для кодов двигателей) CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) |
| 10 | 10A | Регулятор давления зарядки соленоидный клапан (для кода двигателя) CJKA) Приводимый в действие фильтр из древесного угля (для кода двигателя) CJKA) Регулятор впускного кадра 1 (для кода двигателя) CJKA) Клапан рециркуляции воздуха турбонагнетателя (для кода двигателя) CJKA) Впускной клапан впускного коллектора (для кода двигателя) CJKA) |
| 11 | 30A | Переключатель на лампочки/ фонари Реле дальнего света |
| 12 | 10A | Регулирующий клапан давления топлива (для кодов двигателей) CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) Топливный клапан (для кодов двигателей) CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) |
| 13 | 10A | 2010-2011: Левый газово-разрядный блок управления светодиспетчерской системой |
| 14 | 5A | Реле топливного насоса (для кодов двигателей) CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, AXA, CFCA) Электрический топливный насос 2 (для кодов двигателей) CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) |
| 15 | 10A | Переключение света |
| 16 | 5A | Выключатель тормозного света Измеритель массы воздуха (для кода двигателя) AXA) |
| 17 | 5A | TCS и ESP кнопка Кнопка отображения устройства контроля давления в шинах ABS БД система |
| 18 | 5A | 6.7.8 Устройство управления рулевым управлением с механическим приводом |
| 19 | 5A | Выключатель педали сцепления Отправитель позиции сцепления Измеритель массы воздуха (для кодов двигателей) CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) |
| 20 | 5A | 4.3.1 Устройство управления двигателем Измеритель массы воздуха (для кода двигателя) CJKA) |
| 21 | 5A | Клапан рециркуляции отработавших газов (для кода двигателя) AXA) |
| 22 | 10A | Инжектор, баллон 1~4 (для кода двигателя) AXA) |
| 23 | 10A | 2010-2011: правый газовый блок управления светодиспетчерской системой |
| 24 | 5A | Мехатронический блок для коробки передач с двойным сцеплением Селекторный рычаг |
| 25 | 30A | Устройство управления двигателем (для кода двигателя) AXA) Преобразователь зажигания (для кода двигателя) AXA) |
| 25 | 20A | Привод 1~8 для регулировки камшафта (для кода двигателя) CJKA) |
| 26 | 5A | 2010-2011: передний левый фара |
| 27 | 10A | Насос с постоянной циркуляцией охлаждающей жидкости (для кодов двигателей) CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) |
| 28 | 15A | Трейбл-тон-рог (для моделей с оборудованием такси) |
| 29 | 5A | 2010-2011: передний правый фара |
| 30 | 20A | Реле топливного насоса (для кодов двигателей) CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) Насос для нагнетания давления в топливной системе (для кодов двигателей) CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) Электрический топливный насос 2 (для кодов двигателей) CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) Дополнительный топливный насос (для кодов двигателей) CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) Насос для нагнетания давления в топливной системе (для кода двигателя) AXA) Устройство управления топливным насосом (для кода двигателя) CJKA) Насос для нагнетания давления в топливной системе (для кода двигателя) CJKA) |
| 31 | 15A | Ламбда-прибор для обогрева Пробоотборник для лямбда 1 после каталитического нейтрализатора (для кода двигателя) AXA, CJKA) |
| 32 | 5A | Электрический топливный насос 2 (для кода двигателя) AXA) |
| 32 | 30A | Устройство управления двигателем (для кодов двигателей) CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) |
| 32 | 30A | Устройство управления двигателем (для кода двигателя) CJKA) 1~4 с выходной фазой (для кода двигателя) CJKA) |
| 33 | 5A | Автоматический блок управления периодом светового режима (для кодов двигателей) CAAA, CAAB, CAAC, CAAD, CAAE, CCHA, CCHB, CFCA) Реле отключения запорного клапана (для кода двигателя) CJKA) Дополнительный реле насоса для охлаждения Реле насоса охлаждения (для кода двигателя) CJKA) Насос с постоянной циркуляцией охлаждающей жидкости (для кода двигателя) CJKA) |
| 34 | 5A | Бортовое устройство управления снабжением |
| 35 | 15A | Реле отключения запорного клапана (для кода двигателя) CJKA) Регулирующий клапан давления топлива (для кода двигателя) CJKA) |
| 35 | 5A | Контрольный блок контрольно-измерительной системы аккумуляторной батареи (модели с системой остановки/запуска двигателя) |
| 36 | 30A | " Стартер " (модели без системы остановки/запуска) Реле для ингибитора стартера (модели без системы остановки/запуска) |
| 36 | 5A | Диагностический интерфейс для автобусных автобусов (модели с системой остановки/запуска) |

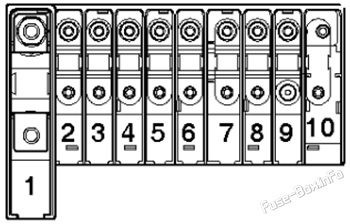

Высоковольтные взрыватели (-SA-)
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | 175A/225A | Переносчик |
| 2 | 125A | Х-контактный реле экстренной связи Положительное соединение 2 (30) в основном проводном привязке 5 (30) в основном проводном привязке 6 (30) в основном проводном привязке 7 (30) в основном проводном привязке Положительное соединение 8 (30) в основном проводном привязке Положительное соединение 9 (30) в основном проводном привязке взрыватель B взрыватель 14 |
| 3 | 50A/100A | Второй реле зарядной цепи аккумуляторной батареи Положительное соединение 14 (30) в основном проводном привязке Положительное соединение 15 (30) в основном проводном привязке |
| 4 | 70A | Положительное соединение (30) в жгуте электропроводки моторного отделения |
| 5 | 50A | ABS взрыватель блока управления 1 взрыватель 6 |
| 6 | 50A/60A | Автоматический блок управления периодом светоотражения Реле для работы на вторичных насосах |
| 7 | 100A | вентилятор радиатора БД система |
| 8 | 40A/50A/100A | Положительное соединение 1 (30) в внутренней проводке Положительное соединение 2 (30) в внутренней проводке взрыватель F Трубопровод 14 на предохранителе F взрыватель F взрыватель F взрыватель F |
| 9 | 100A | Положительное соединение (30) в основном проводном жгуте Положительное соединение 3 (30) в основном проводном привязке |
Скоробка электроники для лайнера (8-штейн)
| № | Ампы | Функция/компонент |
|---|---|---|
| A | - | - |
| B | 40A | ABS БД система |
Дополнительная информация: Volkswagen Transporter T5.1 (2010-2015)
Предохранители и реле volkswagen transporter t5 1 2010 2015: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
