Предохранители и реле Volkswagen Transporter / Multivan T6.1 (2019-2021)
Схемы относятся к указанным годам и вариантам Volkswagen Transporter / Multivan T6.1 (2019-2021). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье мы рассматриваем поднявшийся лицом Volkswagen Transporter/Multivan (Вольксваген) шестого поколения (вместе с Volkswagen Transporter).T6.1), изготовленные из 2019 в адрес 2021. Вот вы найдете блок предохранителей диаграммы Volkswagen Транспортер T6.1 2019, 2020 и 2021, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей VW Transporter T6.1
Содержание

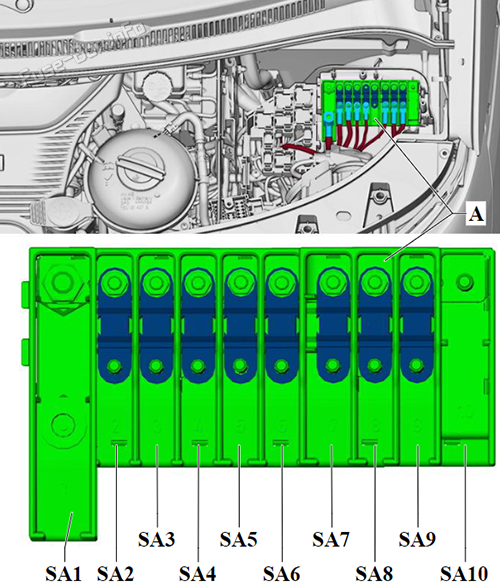

Влагодержатель A
Влагодержатель A
| № | Ампы | Функция/компонент |
|---|---|---|
| SA1 | 225A | Переносчик с регулятором напряжения -CX1- (Для моделей с генератором с регулятором напряжения -CX1- (140A/180A) и без второй батареи) |
| SA2 | 125A | Х-контактный реле -J18- - взрыватели на предохранителе C: 55, 56, 57, 61 Терминал 15 ЭВМ-напряжение -J329- - взрыватели на предохранителе C: 9, 10, 39, 40, 42, 43, 44, 46 Взрыватели на взрывателе C: 1, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 53, 60, 61 |
| SA3 | 100A | Взрыватели в предохранителе H: 1, 2, 3, 5, 6, 7, 8, 9, 10, 11, 12, 17, 18, 19, 20, 25, 26, 27, 28 |
| SA4 | 80A | Главный реле J271- : - взрыватели B: 1, 7, 10, 12, 14, 16, 19, 21, 23, 25, 27, 28, 29, 31, 32, 33 Взрыватели на предохранителе В: 2, 4, 5, 6, 9, 11, 13, 18, 30, 34 |
| SA5 | 60A | ABS- блок управления -J104- : |
| SA6 | 125A | Регулятор рулевого управления с силовым приводом -J500- : |
| SA7 | 100A | вентилятор радиатора -VX57- (Для моделей с генератором с регулятором напряжения -CX1- (140A/180A) и без второй батареи) взрыватель 1 на предохранителе M -SM1- (Для моделей с генератором с регулятором напряжения -CX1- (140A/180A) и без второй батареи) |
| SA8 | 100A | Автоматическая система контроля за периодом светоотражения -J179- (Для моделей с генератором с регулятором напряжения -CX1- (140A/180A) и без второй батареи) Подогреваемый реле ветрового стекла -J47- (Для моделей с генератором с регулятором напряжения -CX1- (140A/180A) и без второй батареи) - взрыватели на предохранителе B: 8, 26 |
| SA9 | 125A | Дополнительный сигнал заднего левого поворота -J420- - с левой крышей - поворотная лампа -M23- Дополнительный сигнал заднего поворота направо -J421- - смонтированная на правой крыше лампа поворотного сигнала -M24- Взрыватели на взрывателе C: 2, 3, 4, 5, 6, 7, 8, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 38, 47, 48, 50, 51, 52, 54, 58 |
| SA10 | - | Подключение к батарее |
Вентилятор B
Вентилятор B

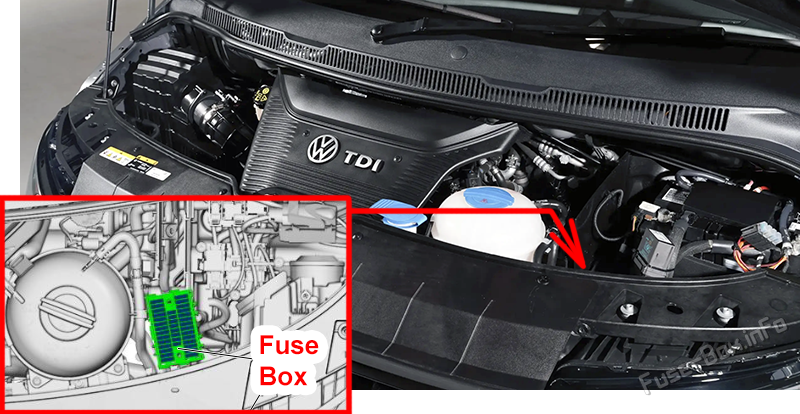

Расположение блока предохранителей

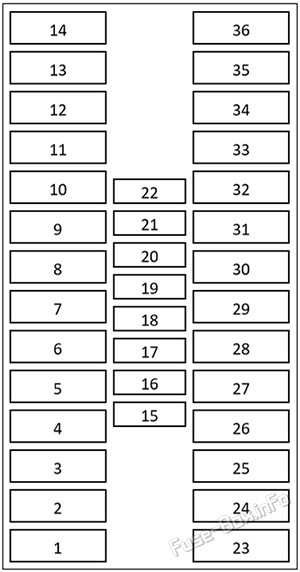

Схема блока предохранителей
| № | Ампы | Функция/компонент |
|---|---|---|
| SB1 | 5A | вентилятор радиатора -VX57- |
| SB2 | 30A | ABS- блок управления -J104- |
| SB3 | - | - |
| SB4 | 10A | Дополнительный реле тормозного огня -J419- - тормозная лампа высокого уровня -M25- |
| SB5 | 10A | Регуляторы селекторных рычагов -J587- Мехатронический блок для коробки передач с двойным сцеплением -J743- Замок отвода ключа зажигания соленоид -N376- |
| SB6 | 10A | ABS- блок управления -J104- |
| SB7 | 5A | Теплоэлемент для картерного дыхания -N79- |
| SB8 | 30A | Подогреваемое ветровое стекло -Z2- |
| SB9 | 5A | Устройство управления двигателем -J623- |
| 15A | Устройство управления двигателем -J623- | |
| SB10 | 10A | Регулятор давления зарядки соленоидный клапан -N75- Регулятор давления зарядки соленоидный клапан 2 -N274- Впускной клапан впускного коллектора -N316- Переключение турбин -N529- |
| 10A | Регулятор давления зарядки соленоидный клапан 2 -N274- Соленоид для цепи охлаждения -N492- Переключение турбин -N529- |
|
| SB11 | 10A | Магнитный реле сцепления -J44- - компрессор кондиционера воздуха -VX81 - |
| SB12 | 10A | Регулирующий клапан давления топлива -N276- |
| 10A | Топливный клапан -N290- | |
| SB13 | 10A | Реле для снижения расхода агентов -J963- - подразделение доставки для снижения расхода агентов -GX19- - Танк для сокращения выбросов -VX85- |
| SB14 | 5A | Реле топливного насоса -J17- - Топливная установка -GX1- |
| 30A | Устройство управления топливными насосами -J538- - Топливная установка -GX1- |
|
| SB15 | 5A | Переключение света -F4- |
| SB16 | 5A | Выключатель тормозного света - F- |
| SB17 | 5A | Модуль переключателя центра 3 в тире -EX48- |
| SB18 | 5A | Подогреваемый реле ветрового стекла -J47- |
| SB19 | 5A | Модуль измерения массы воздуха -GX35- Отправитель позиции сцепления G476- |
| 5A | Отправитель позиции сцепления -G476- | |
| SB20 | 5A | Устройство управления двигателем/двигателем -J623- |
| SB21 | 5A | Танк для сокращения выбросов -VX85- Устройство управления для обогрева агента -J891 - |
| SB22 | 10A | Элеприемник для дополнительного охлаждения -J493- (до июня) 2021) - запорный клапан холодильной установки -N279- (до июня) 2021) Реле для вспомогательного обогревательного устройства, регулирующего работу клапана системы охлаждения -J575- (до июня) 2021) - запорный клапан холодильной установки -N279- (до июня) 2021) |
| SB23 | 10A | Реле для снижения расхода агентов -J963- |
| SB24 | 5A | Регуляторы селекторных рычагов -J587- Мехатронический блок для коробки передач с двойным сцеплением -J743- |
| SB25 | 5A | Уровень нефти и ее температурный отправитель -G266- |
| SB26 | 30A | Подогреваемое ветровое стекло -Z2- |
| SB27 | 10A | Насос охлаждения воздушного заряда -V188- Насос для холодильного устройства для рециркуляции отработавших газов -V400- |
| SB28 | 15A | Контрольный блок для отправителя NOx -GX30- Контрольный блок 2 для отправителя NOx -GX46- блок контроля 3 для отправителя NOx -GX50- Устройство управления 1 для датчика твердых частиц GX52- |
| SB29 | 5A | Клапан для ограничения давления в масле -N428- Вспомогательный насос для отопления -V488- |
| 15A | Клапан для ограничения давления в масле -N428- Насос охлаждения воздушного заряда -V188- Насос для холодильного устройства для рециркуляции отработавших газов -V400- Вспомогательный насос для отопления -V488- |
|
| SB30 | 20A | Реле топливного насоса -J17- - Топливная установка -GX1- |
| SB31 | 15A | Пробоотборник Lambda 1 перед каталитическим нейтрализатором -GX10- |
| SB32 | 30A | Устройство управления двигателем/двигателем -J623- |
| SB33 | 5A | Автоматическая система контроля за периодом светоотражения -J179- |
| SB34 | 5A | Диагностический интерфейс автобуса данных -J533- |
| SB35 | - | - |
| SB36 | - | - |
Вентилятор C
Вентилятор C

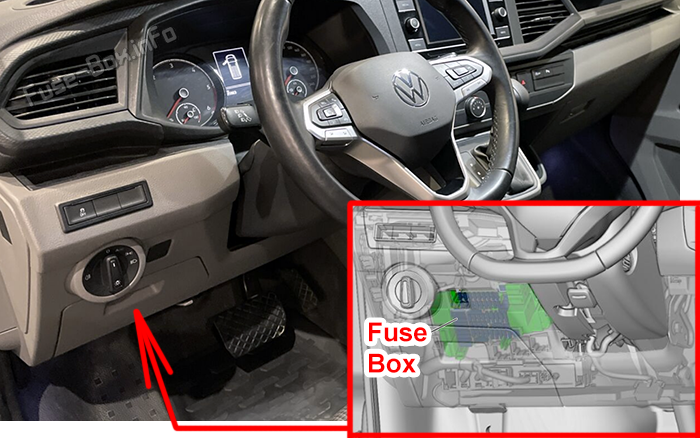

Расположение блока предохранителей
Левостороннее транспортное средство

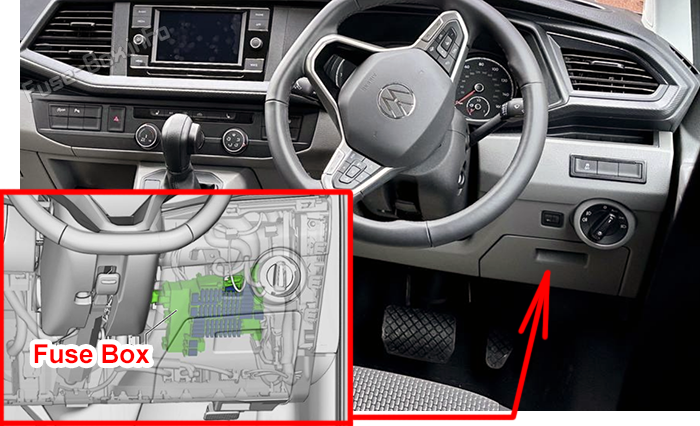

Правостороннее транспортное средство

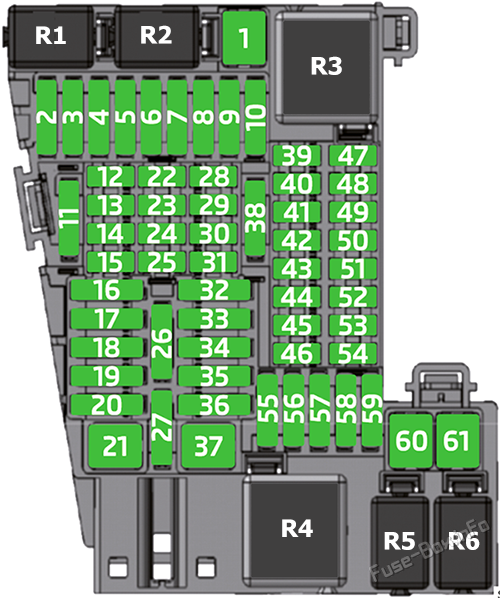

Схема блока предохранителей
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | 40A | Устройство управления свежими воздуходувками -J126- - воздуходувка свежая -V2- |
| 2 | 30A | Модуль переключения переднего пассажирского сиденья -E664- (модели правого руля) Устройство регулировки сиденья водителя -J810- (модели левого привода) |
| 3 | 30A | Модуль переключения переднего пассажирского сиденья -E664- (модели левого привода) Устройство регулировки сиденья водителя -J810- (модели правого руля) |
| 4 | 20A | Выключатель, регулирующий положение опоры переднего пассажирского сиденья E177- Лобовой левый поясничный переключатель регулировки -E752- Передний правый поясничный переключатель регулировки опоры -E753- |
| 5 | 25A | Специальный блок управления транспортным средством -J608- |
| 6 | 25A | Специальный блок управления транспортным средством -J608- |
| 7 | 25A | Специальный блок управления транспортным средством -J608- |
| 8 | 25A | Специальный блок управления транспортным средством -J608- |
| 9 | 30A | " Стартер " 1 -J906- " Стартер " 2 -J907- - Начнем. |
| 10 | 30A | взрыватель 15 на предохранителе B -SB15- взрыватель 17 на предохранителе B -SB17- взрыватель 20 на предохранителе B -SB20- взрыватель 24 на предохранителе B -SB24- |
| 11 | 20A | Вспомогательный обогревательный блок -J364- |
| 12 | 7.5A | Эксплуатация и дисплей для системы кондиционирования заднего воздуха -E265- Дополнительный дисплей и операционное устройство 1 -E857- Управление теплом и кондиционерами воздуха -EX21- Приемник дистанционного управления для вспомогательного обогревательного прибора -R64- |
| 13 | 5A | Выключатель комбинации рулевой колонки -E595- |
| 14 | 7.5A | Реле с вращающимся насосом -J160- - Циркуляционный насос -V55- |
| 15 | 10A | USB соединение 1 -U41- USB 3, слева -U100- |
| 16 | 30A | Бортовой блок управления снабжением -J519- - Мотор для стеклоочистителя |
| 17 | 25A | Лобовой левый фара -MX1- |
| 18 | 5A | Задний левый защелочный двигатель -V307- Задний правый защелочный двигатель -V308- |
| 30A | взрыватель 1 К -SK1- взрыватель К -SK2- взрыватель 3 на предохранителе K -SK3- взрыватель 4 на предохранителе K -SK4- |
|
| 19 | 15A | Терминал 15 Электрический источник питания 2 -J681- - Электрическая оконечная полоса для внешнего использования -TV65- |
| 20 | 30A | Бортовой блок управления снабжением -J519- Подогреваемый реле заднего окна -J9- - нагретое заднее окно -Z1 - - нагретое заднее окно в двери левого крыла -Z26- - нагретое заднее окно в двери правого крыла -Z27- |
| 21 | 40A | Бортовой блок управления снабжением -J519- - внешнее освещение |
| 22 | 10A | Тахограф -G24- |
| 23 | 10A | Выключатель комбинации рулевой колонки -E595- |
| 24 | 5A | Датчик сигнализации против угона -G578- Датчик внутреннего мониторинга 2 -G592- Тревожный сигнал -H12- |
| 25 | 5A | Датчик дождя -G213- |
| 26 | 30A | Устройство управления дверью водителя -J386- (модели левого привода) Устройство управления передней дверью для пассажиров -J387- (модели правого руля) |
| 27 | 30A | Устройство управления дверью водителя -J386- (модели правого руля) Устройство управления передней дверью для пассажиров -J387- (модели левого привода) |
| 28 | 5A | Диагностический интерфейс автобуса данных -J533- |
| 29 | 10A | Диагностическое подключение -U31- |
| 30 | 5A | Выключатель светофора -EX1- |
| 31 | 5A | Выключатель комбинации рулевой колонки -E595- |
| 32 | 20A | Контрольный блок 1 для информационной электроники -J794- |
| 33 | 25A | Передний правый фара -MX2- |
| 34 | 30A | Устройство управления для обогрева агента -J891- |
| 35 | 25A | Электрическая оконечная полоса для внешнего использования -TV65- |
| 36 | 30A | Бортовой блок управления снабжением -J519- - Горный или двойной тон -H1- - Гудок Басс -H7- |
| 37 | 40A | Бортовой блок управления снабжением -J519- - внешнее освещение |
| 38 | 25A | Бортовой блок управления снабжением -J519- - внешнее освещение - внутреннее освещение; - Внутренний запас |
| 39 | 10A | Группа контроля за подушки безопасности J234- Предупреждающий огонь для подушки безопасности, отключенной спереди пассажира -K145- |
| 40 | 10A | Выключатель регулировки зеркал -E43- Регулятор диапазона видимости фар -E102- Задний воздуходувной переключатель -E179- Модуль переключателя центра в панели тире -EX22- Уровень нефти и ее температурный отправитель -G266- Отправитель давления для хладагентов -G805- Группа контроля за парковкой автомобилей J446- Реле запорного клапана охлаждения -J541- - запорный клапан для запорных устройств, работающих на климатронной жидкости -N422- Реле подачи напряжения 2 -J710- Лобовой левый фара -MX1- Передний правый фара -MX2- Диагностическое подключение -U31- Левый стиральный элемент для обогрева реактивных двигателей -Z20- Верхний стиральный обогревательный элемент -Z21- |
| 41 | 10A | не назначен |
| 42 | 7.5A | Выключатель светофора -EX1- Кнопка регистрации данных о дорожно-транспортных происшествиях -E497- Выключатель комбинации рулевой колонки -E595- Внутреннее зеркало -EX5- Тахограф -G24- Адаптивная установка круизного контроля -J428- Терминал 15 Электрический источник питания 2 -J681- Памятка о дорожно-транспортных происшествиях -J754- Устройство управления внешней связью с транспортным средством -J1262- Передняя камера для систем помощи водителю -R242- Автоматическое внутреннее зеркало против ослепления -Y7- |
| 43 | 10A | Устройство управления блокировкой дифференциала -J187- Вакуумный переключатель для задних дифференциального шлюза -F363- |
| 44 | 10A | Кнопка регистрации данных о дорожно-транспортных происшествиях -E497- Памятка о дорожно-транспортных происшествиях -J754- Устройство управления для обхода зажигания -J905- 10-штейновый соединитель - T10ce- 12-штейновый соединитель - T12f- |
| 10A | Таксиметр -G41- Зеркало-таксометр -G511- Двустороннее радио R8- |
|
| 45 | 10A | Интерфэйс-контроллер для телематики -J1221- |
| 46 | 5A | Регулятор для изменения полосы движения -J769- Регулятор для изменения полосы движения 2 -J770- |
| 47 | 10A | Зажигание/запуск - D- - бортовое устройство управления снабжением -J519- - Специальный блок управления транспортным средством -J608- - блок управления двигателем/двигателем -J623- |
| 48 | 10A | Памятка о дорожно-транспортных происшествиях -J754- |
| 49 | 10A | Интерфэйс-контроллер для телематики -J1221- |
| 50 | 5A | Регулятор модуля экстренного вызова и блок связи -J949- |
| 51 | 5A | Вставить панель & & & лямок KX2- - Вставить блок управления в панель тире -J285- |
| 52 | 10A | Устройство управления системой контроля давления в шинах -J502- |
| 53 | 10A | Устройство для отображения передней информации и управления оперативной единицей -J685- Реверсирующий блок управления системой видеокамеры -J772- Усилитель двустороннего сигнала для мобильной телефонной связи/услуг по сбору данных -J984- Отмена камеры R189- Хранилище с интерфейсом для мобильной телефонной связи -R265- |
| 54 | 10A | Бортовой блок управления снабжением -J519- - нагреваемое внешнее зеркало |
| 55 | 25A | Подогреваемый блок управления передними сиденьями -J774- |
| 56 | 5A | Терминал 75-я электроэлектрическая реле 1 -J680- |
| 57 | 15A | Двигатель для очистки заднего окна -V12- |
| 25A | Двигатель для очистителя окон задних дверей левого крыла -V92- Двигатель для стеклоочистителя заднего крыла V93- |
|
| 58 | 15A | Электронный блок управления демпинга -J250- |
| 59 | - | - |
| 60 | 40A | Бортовой блок управления снабжением -J519- - Централизованное блокирование |
| 61 | 40A | Задний воздуходувной переключатель -E179- - задний воздуходувка свежего воздуха -V80- |
| 40A | Задний блок управления свежим воздуходувкой -J391- - задний воздуходувка свежего воздуха -V80- |
|
| R1 | Терминал 15 Электрический источник питания 2 -J681- | |
| R2 | Реле с вращающимся насосом -J160- | |
| R3 | Терминал 15 ЭВМ-напряжение -J329- | |
| R4 | Х-контактный реле -J18- | |
| R5 | Дополнительный сигнал заднего левого поворота -J420- | |
| R6 | Дополнительный сигнал заднего поворота направо -J421- | |

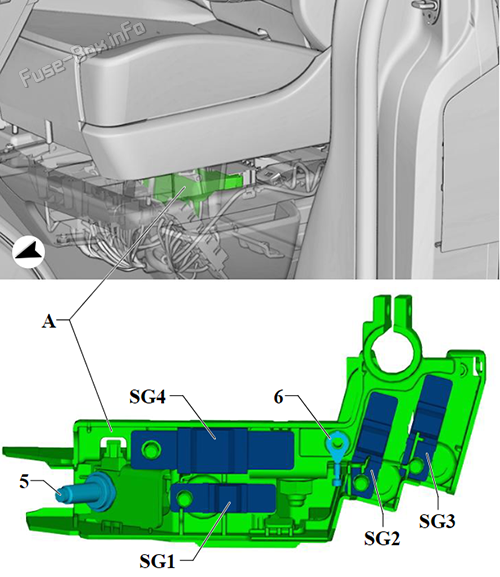

Вентилятор G
Вентилятор G
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | 200A | Взрыватели на предохранителе G: 2, 3, 4 Контрольный блок монитора аккумуляторов 2 -J934- Вторая батарея -A1- |
| 2 | 60A | Взрыватели в предохранителе H: 4, 5, 6, 7, 8, 9, 10, 11, 12 |
| 3 | 60A | для моделей с оборудованием для Калифорнии: Взрыватели в предохранителе H: 13, 14, 15, 16, 25, 26 |
| 100A | для моделей с полицейским оборудованием: Взрыватели в предохранителе H: 21, 22, 23, 24, 25, 26 Взрыватели на предохранителе F: 1, 2 -SF1- (с ноября) 2020) |
|
| 4 | 100A | для моделей с оборудованием для Калифорнии: Контрольный блок монитора батареи 3 -J1116- Взрыватель аккумулятора на специальном транспортном средстве -S339- - батареи для специального транспортного средства -A24- |
| 300A | Завод-изготовитель кузова |

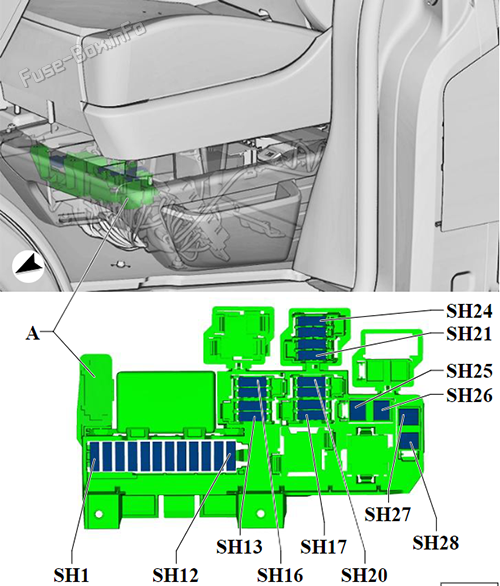

Вентилятор H
Вентилятор H
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | 30A | Устройство для контроля за детектором прицепа -J345- |
| 2 | 30A | Устройство для контроля за детектором прицепа -J345- |
| 3 | 30A | Устройство для контроля за детектором прицепа -J345- |
| 4 | 20A/25A | Вспомогательный блок управления нагревом воздуха -J604- |
| 5 | 30A | Устройство для контроля за детектором прицепа -J345- |
| 6 | 20A | Сигаретка для зажигалки -U1- 12 В разъем -U5- |
| 7 | 20A | 12 В розетка 3 -U19- 12 В розетка 4 -U20- 12 В розетка 5 -U26- 12 В розетка 6 -U33- 12 В розетка 7 -U117- 12 В розетка 8 -U118- |
| 10A | Реле 1 для вентиляции крыши -J180- - Вентилятор крыши -V3- |
|
| 8 | 10A | Реле 1 для вентиляции крыши -J180- - Вентилятор крыши -V3- |
| 10A | Реле 1 для вентиляции крыши -J180- - Вентилятор крыши -V3- |
|
| 15A | USB Зарядное разъем 1 -U37- | |
| 15A | Вращающаяся световая реле -J326- Устройство для управления поворотным светом -J1114- - Сцепная точка на левой B-стильке, внизу -TBL- - Сцепное устройство для крыши, левое -THL- |
|
| 20A | 12 В розетка 2 -U18- | |
| 20A | Задние внутренние огни 4 -WX6- 12 В розетка 2 для специальных транспортных средств -U84- |
|
| 9 | 10A | Передний сигнал включения -G954- Реле для гасящих огней -J630- 10-штейновый соединитель - T10ce- Сцепное устройство для крыши, правильно -THR- Сцепное устройство для крыши, левое -THL- |
| 15A | 12 В розетка 5 -U26- 12 В розетка 6 -U33- USB Зарядное разъем 1 для специальных транспортных средств -U91- |
|
| 20A | USB Зарядное разъем 2 -U38- 12 В розетка 7-U117- 12 В розетка 8-U118- |
|
| 10 | 10A | Конец кнопки положения для шкафа -E905- Электрический фонарь -R280- Освещение вокруг кузова 1 в задней крышке -W61- Освещение вокруг кузова 2 в задней крышке -W62- |
| 20A | 12 В разъем для специальных транспортных средств -U83- 12 В розетка 3 для специальных транспортных средств -U85- |
|
| 11 | 15A | Сцепное устройство для крыши, левое -THL- Читать свет для стола высадки -W24- огонь задней крышки 2 -W101- Задние внутренние огни 4 -WX6- |
| 30A | Бортовой зарядный блок -A11 - | |
| 12 | 5A | Эксплуатация и дисплей для оборудования для кемпинга -E153- |
| 5A | Таксиметр -G41- Зеркало-таксометр -G511- |
|
| 15A | Радиоэлектрический реле с двусторонним напряжением -J84- | |
| 25A | Радиоэлектрический реле с двусторонним напряжением -J84- | |
| 13 | 30A | Перекрыть крышу с конвертируемой крышей J238- Откидка на открытую крышу с конвертируемым покрытием J239- - Гидравлический насосный двигатель -V401- |
| 14 | 30A | Бортовой зарядный блок -A11- |
| 15 | 5A | Кнопка с левым передним чтением -E633- Задняя световая колба -L153- Задний внутренний огонь слева -W47- Задний правый внутренний огонь -W48- |
| 16 | 7.5A | Освещение фоновой обстановки на кухне -W122- |
| 17 | 20A | Устройство управления приводом на всех колесах -J492- |
| 18 | 5A | Устройство управления блокировкой дифференциала -J187- |
| 19 | 10A | Устройство управления защелкой -J657- |
| 30A | Задний блок управления -J605- | |
| 20 | 5A | Реле подачи напряжения 1 -J701- Реле подачи напряжения 2 -J710- - Группа контроля за парковкой автомобилей -J446- |
| 21 | 20A | Оперативное подразделение для специальных сигналов -E507- |
| 22 | 15A | Оперативное подразделение для специальных сигналов -E507- |
| 23 | 10A | Вращающаяся световая реле -J326- - 12-штейновый соединитель - Т12f- |
| 24 | 15A | Устройство управления для обхода зажигания -J905- Терминал 75-я электроэлектрическая реле 1 -J680- - 10-пентовый соединитель - Т10cg- - Зарядная станция для портативных двухкомпонентных радиостанций -U24- |
| 25 | 40A | DC/AC преобразователь с розеткой, 12 В - 230 В -U13- |
| 26 | 40A | взрыватель 5 на предохранителе C -SC5- взрыватель 7 на предохранителе C -SC7- - Специальный блок управления транспортным средством -J608- |
| 27 | 40A | Устройство управления задней боковой дверью водителя -J926- (для моделей левостороннего движения) Задний блок управления задних дверей для пассажиров -J927- (Для моделей правостороннего движения) |
| 28 | 40A | Устройство управления задней боковой дверью водителя -J926- (Для моделей правостороннего движения) Задний блок управления задних дверей для пассажиров -J927- (для моделей левостороннего движения) |
| 1 | Элеппель изоляции батарей -J7- | |
| 2 | Реле 1 для вентиляции крыши -J180- (для моделей с вентилятором крыши) | |
| Вращающаяся световая реле -J326- (для моделей со специальным полицейским оборудованием) | ||
| Реле подачи напряжения 1 -J701- (Для моделей правостороннего движения) | ||
| Устройство для управления поворотным светом -J1114- (Для моделей с вращающимися огнями (желтыми)) | ||
| 3 | Переключение 1 на вентилятор крыши J180- (для моделей с вентилятором крыши) | |
| Реле для гасящих огней -J630- (для моделей со специальным полицейским оборудованием) | ||
| Реле подачи напряжения 2 -J710- (Для моделей правостороннего движения) | ||
| Устройство для управления поворотным светом -J1114- (Для моделей с вращающимися огнями (желтыми)) | ||
| 4 | не назначен | |
| 5 | Подогреваемый реле заднего окна -J9- | |
| 6 | Устройство управления блокировкой дифференциала -J187- | |
| 7 | Реле подачи напряжения 1 -J701- (для моделей левостороннего движения) | |
| Реле для гасящих огней 2 -J890- (для моделей со специальным полицейским оборудованием) | ||
| 8 | Радиоэлектрический реле с двусторонним напряжением -J84- (для моделей со специальным полицейским оборудованием) | |
| Реле подачи напряжения 2 -J710- (для моделей левостороннего движения) | ||
| 9 | Перекрыть крышу с конвертируемой крышей J238- (для моделей с оборудованием для кемпинга) | |
| 10 | Откидка на открытую крышу с конвертируемым покрытием J239- (для моделей с оборудованием для кемпинга) | |
| 11 | Терминал 75-я электроэлектрическая реле 1 -J680- (для моделей со специальным полицейским оборудованием) | |
| 12 | Реле 2 для вентиляции крыши -J181- (для моделей с вентилятором крыши) | |
| Вращающаяся световая реле -J326- (Для моделей с вращающимися огнями (желтыми)) | ||

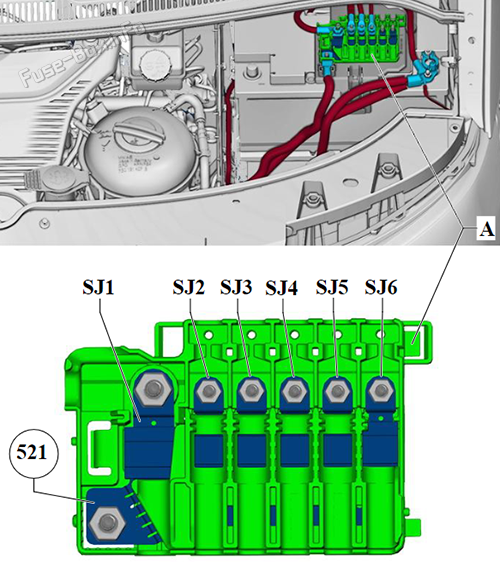

Вентилятор J
Вентилятор J
| № | Ампы | Функция/компонент |
|---|---|---|
| SJ1 | 400A | Аккумуляторная батарея |
| SJ2 | 200A | Элеппель изоляции батарей -J7- - взрыватель 1 на предохранителе G -SG1- |
| SJ3 | 100A | вентилятор радиатора -VX57- взрыватель 1 на предохранителе M -SM1- |
| SJ4 | 100A | Автоматическая система контроля за периодом светоотражения -J179- Подогреваемый реле ветрового стекла -J47- - взрыватель 8 на предохранителе B -SB8- - взрыватель 26 на предохранителе B -SB26- |
| SJ5 | 200A | не назначен |
| SJ6 | 200A | не назначен |
| 521 | Соединение генератора с регулятором напряжения -CX1- |

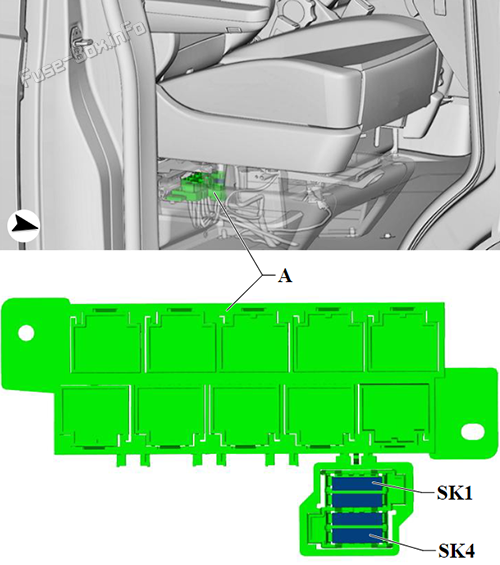

Вентилятор K
Вентилятор K
| № | Ампы | Функция/компонент |
|---|---|---|
| SK1 | 15A | Задний правый защелочный двигатель -V308- |
| SK2 | 5A | Задний водитель - активный блок управления дверной защитой -J1093- (Для моделей правостороннего движения) Задний пассажирский узел активного управления дверью -J1094- (для моделей левостороннего движения) |
| SK3 | 15A | Задний левый защелочный двигатель -V307- |
| SK4 | 5A | Задний водитель - активный блок управления дверной защитой -J1093- (для моделей левостороннего движения) Задний пассажирский узел активного управления дверью -J1094- (Для моделей правостороннего движения) |

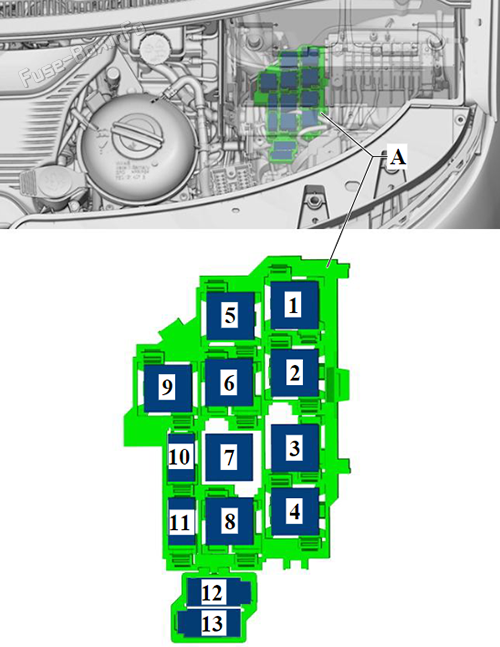

Вентилятор M
Вентилятор M
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | Автоматическая система контроля за периодом светоотражения -J179- | |
| 2 | " Стартер " 2 -J907- | |
| 3 | не назначен | |
| 4 | Подогреваемый реле ветрового стекла -J47- | |
| 5 | Главный реле -J271- | |
| 6 | Реле запорного клапана охлаждения -J541- | |
| 7 | Дополнительный реле тормозного огня -J419- | |
| 8 | Реле топливного насоса -J17- | |
| Элеприемник для дополнительного охлаждения -J493- | ||
| Реле для вспомогательного обогревательного устройства, регулирующего работу клапана системы охлаждения -J575- | ||
| 9 | " Стартер " 1 -J906- | |
| 10 | Магнитный реле сцепления -J44- | |
| 11 | Реле для снижения расхода агентов -J963- | |
| 12 | Реле топливного насоса -J17- | |
| 13 / -SM1- | 40A | Устройство управления для обогрева агента -J891- |
Дополнительная информация: Volkswagen Transporter / Multivan T6.1 (2019-2021)
Предохранители и реле volkswagen transporter multivan t6 1 2019 2021: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
