Предохранители и реле Volkswagen Touran (5T; 2016-2020)
Схемы относятся к указанным годам и вариантам Volkswagen Touran (5T; 2016-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье приведены схемы блоков предохранителей и реле Volkswagen Touran (Typ 5T) второго поколения 2016, 2017, 2018, 2019 и 2020 годов выпуска. Здесь вы найдете расположение блоков предохранителей, а также назначение каждого предохранителя и реле.
Схема предохранителей Volkswagen Touran (5T; 2016-2020)
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

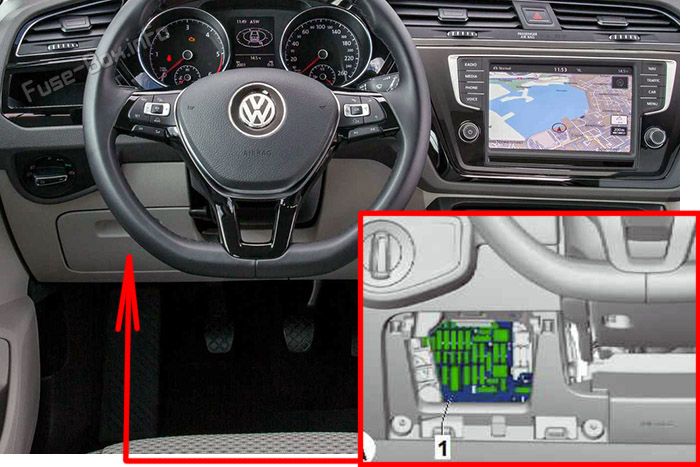

Автомобили с левым рулем: блок предохранителей расположен за крышкой со стороны водителя.

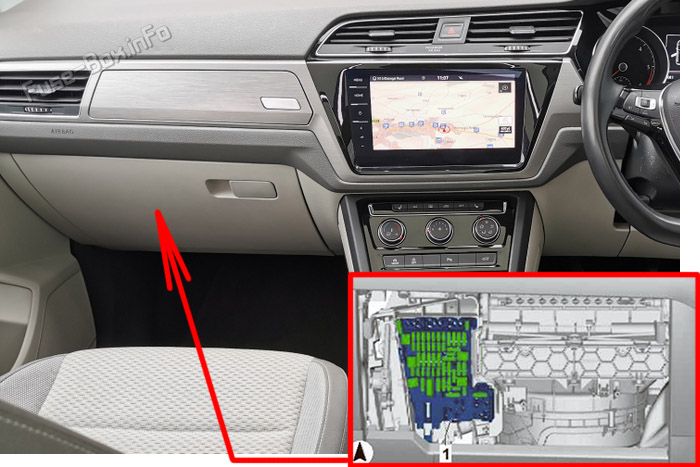

Автомобили с правым рулем: блок предохранителей находится за перчаточным ящиком.

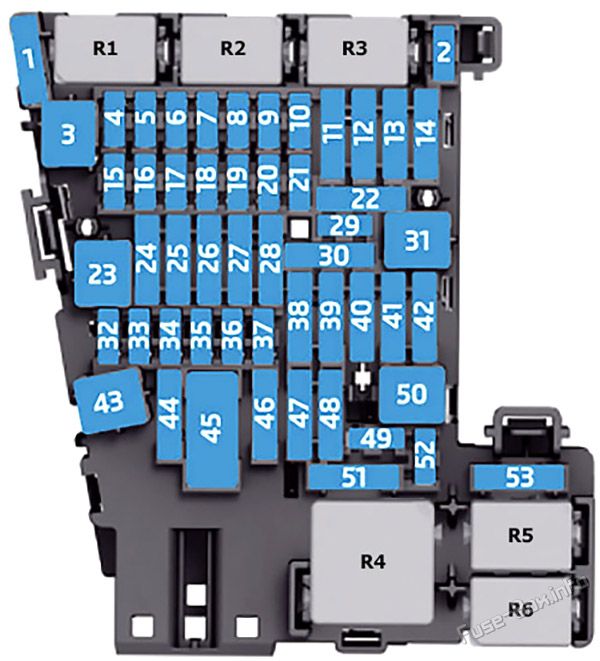

Схема блока предохранителей (-SC-)
| № | Номинал | Функция/компонент |
|---|---|---|
| SC1 | 30A/20A | Блок управления дополнительным отопителем |
| SC2 | 10A | Блок управления электроникой рулевой колонки (модели с обогревом рулевого колеса) |
| SC3 | - | - |
| SC4 | 7.5A/10A | Блок управления бортовой сети Звуковой сигнал |
| SC5 | 7.5A/5A | Диагностический интерфейс шин данных |
| SC6 | 7.5A/5A | Селекторный рычаг |
| SC7 | 10A | Органы управления отоплением и кондиционированием воздуха Блок контроля нагрева Блок управления Climatronic Регулятор системы кондиционирования воздуха Приемник дистанционного управления дополнительным отопителем Обогрев заднего стекла Блок контроля давления в шинах |
| SC8 | 7.5A/10A | Выключатель света Электромеханическая кнопка стояночного тормоза Датчик дождя и света Диагностическая связь Блок управления сдвижной крышей Датчик противоугонной сигнализации |
| SC9 | 5A/7.5A | Блок управления электроникой рулевой колонки |
| SC10 | 7.5A | Блок проекционного дисплея и передней информационной панели CD-проигрыватель TV-тюнер (2015-2016) |
| SC11 | 25A/40A | 2015-2017: Блок управления преднатяжителем переднего левого ремня безопасности 2018-2020: Блок управления бортовой сети Клемма 30, левая сторона |
| SC12 | 20A/7.5A/5A | Блок управления 1 информационной электроники |
| SC13 | 15A/25A | 2015-2016: блок управления электронно-регулируемой подвеской 2017-2020: блок управления преднатяжителем переднего левого ремня безопасности |
| SC14 | 30A/40A | Блок управления приточным вентилятором |
| SC15 | 10A | Блок управления электронной блокировкой рулевой колонки |
| SC16 | 7.5A | Блок управления 1 информационной электроники Двунаправленный усилитель сигнала мобильной связи/передачи данных Интерфейсный модуль мобильной связи Считыватель чип-карт USB-концентратор TV-тюнер (2017-2020) |
| SC17 | 5A | Комбинация приборов Блок управления панели приборов |
| SC18 | 7.5A | Камера заднего вида |
| SC19 | 7.5A | Интерфейс системы доступа и запуска |
| SC20 | 7.5A/10A/15A | Реле дозирования восстановителя Блок подачи восстановителя системы снижения выбросов Вакуумный насос тормозной системы (2018-2020) |
| SC21 | - | - |
| SC22 | 15A | Блок управления распознаванием прицепа |
| SC23 | 20A/40A | 2015-2016: Блок управления бортовой сети Правая передняя фара 2017-2020: Блок управления солнцезащитной шторой крыши Блок управления сдвижной крышей |
| SC24 | 40A/30A | 2015-2016: Блок управления солнцезащитной шторой крыши Блок управления сдвижной крышей 2017-2020: Блок управления бортовой сети Правая передняя фара |
| SC25 | 30A | Блок управления дверью водителя (модели с левым рулем) Электродвигатель заднего левого стеклоподъемника (модели с левым рулем) Блок управления передней пассажирской дверью (модели с правым рулем) Электродвигатель заднего правого стеклоподъемника (модели с правым рулем) |
| SC26 | 30A | Блок управления бортовой сети Обогрев переднего сиденья |
| SC27 | 30A | 2016: блок управления цифровой аудиосистемой 2017-2020: блок управления бортовой сети |
| SC28 | 25A | Блок управления распознаванием прицепа |
| SC29 | - | - |
| SC30 | - | - |
| SC31 | 30A/40A | 2015-2017: Блок управления бортовой сети Клемма 30, левая сторона 2018-2020: Блок управления задней дверью |
| SC32 | 7.5A/10A | Передняя камера систем помощи водителю Блок адаптивного круиз-контроля Блок управления системой помощи при парковке Блок управления парковочным ассистентом Блок управления контроля слепых зон Блок управления контроля слепых зон 2 |
| SC33 | 5A/7.5A | Блок управления подушками безопасности Контрольная лампа отключения передней подушки безопасности пассажира |
| SC34 | 7.5A | Выключатель света Внутреннее зеркало заднего вида Розетки 12 В Переключатель освещения Датчик давления хладагента Датчик качества воздуха Электромеханическая кнопка стояночного тормоза Дополнительный нагревательный элемент воздуха |
| SC35 | 7.5A/10A | Диагностическая связь Регулятор корректора фар и подсветки приборов Блок управления адаптивным освещением и фарами Левый электропривод корректора фары Правый электропривод корректора фары Левая передняя фара Правая передняя фара |
| SC36 | 10A/7.5A/5A | Правая передняя фара Блок управления правыми дневными ходовыми и габаритными огнями |
| SC37 | 10A/7.5A/5A | Левая передняя фара Блок управления дневными ходовыми и габаритными огнями |
| SC38 | 25A | Блок управления распознаванием прицепа |
| SC39 | 30A | Блок управления передней пассажирской дверью (модели с левым рулем) Электродвигатель заднего правого стеклоподъемника (модели с левым рулем) Блок управления дверью водителя (модели с правым рулем) Электродвигатель заднего левого стеклоподъемника (модели с правым рулем) |
| SC40 | 7.5A/20A | Прикуриватель (исполнение для курильщиков) 12В розетка 12В розетка 2 12В розетка 3 |
| SC41 | 25A | Блок управления преднатяжителем переднего правого ремня безопасности |
| SC42 | 40A | Блок управления бортовой сети Центральный замок |
| SC43 | 30A | 2015-2016: блок управления бортовой сети |
| SC44 | 15A | Блок управления распознаванием прицепа |
| SC45 | 15A | Электропривод регулировки переднего левого сиденья (модели с левым рулем) Переключатель регулировки поясничной опоры переднего левого сиденья (модели с левым рулем) Электропривод регулировки переднего правого сиденья (модели с правым рулем) Переключатель регулировки поясничной опоры переднего правого сиденья (модели с правым рулем) Блок управления многоконтурным сиденьем водителя |
| SC46 | 30A | DC/AC преобразователь с розеткой, 12V - 230V |
| SC47 | 15A | Электродвигатель стеклоочистителя заднего окна |
| SC48 | - | - |
| SC49 | 7.5A/5A | Датчик положения сцепления Стартер 1 Стартер 2 |
| SC50 | 40A | 2015-2017: блок управления задней дверью |
| SC51 | 25A | Блок управления и дисплей задней климатической установки |
| SC52 | 15A | 2017-2020: блок управления электронно-регулируемой подвеской |
| SC53 | 30A | Обогрев заднего стекла |
| R1 | Реле дозирования восстановителя | |
| R2 | - | |
| R3 | - | |
| R4 | Клемма 15, питание ЭБУ двигателя | |
| R5 | Обогрев заднего стекла | |
| R6 | Розетки 12 В |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

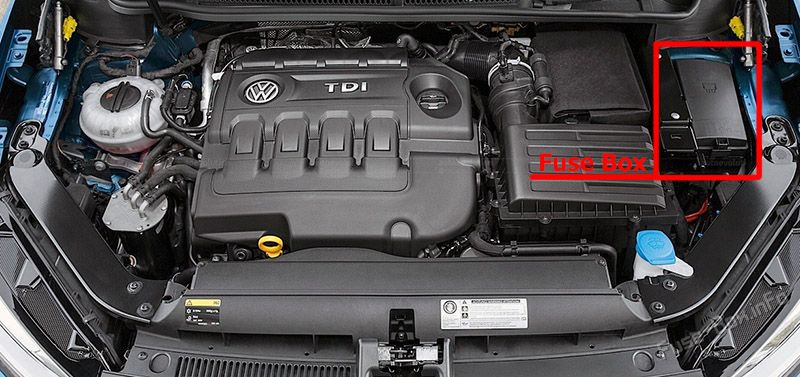

Расположение блока предохранителей

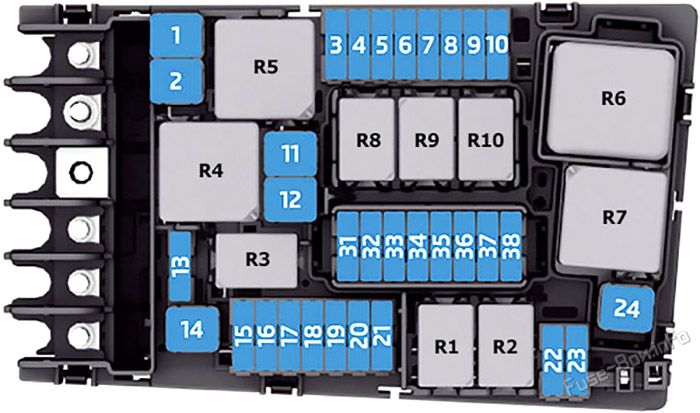

Схема блока предохранителей (-SB-)
| № | Номинал | Функция/компонент |
|---|---|---|
| SB1 | 25A/40A | Блок ABS/ESP |
| SB2 | 40A | Блок ABS/ESP Гидравлический насос ABS |
| SB3 | 15A/30A | Блок управления двигателем |
| SB4 | 5A/7.5A/10A | Датчик уровня и температуры масла Вентилятор радиатора Реле системы дозирования восстановителя (дизель) Электромагнитный клапан адсорбера 1 (бензин) Регулирующий клапан 1 (бензин) Клапан регулирования распредвала выпускных клапанов 1 (бензин) Клапан регулирования давления масла Клапан охлаждения головки блока цилиндров (дизель) Реле высокой тепловой мощности (дизель) Перепускной клапан охладителя рециркуляции отработавших газов (дизель) Реле низкой тепловой мощности (дизель) Электромагнитный клапан регулирования давления наддува (дизель) Клапан регулирования охлаждения поршней (1,8-2,0 л бензиновый двигатель) Перепускной клапан турбонагнетателя (1,8-2,0 л бензиновый двигатель) Клапан впускного коллектора (1,8-2,0 л бензиновый двигатель) |
| SB5 | 10A | Регулирующий клапан давления топлива (дизель) Топливный клапан (дизель) Регулирующий клапан 1 (дизель) Реле питания исполнительных элементов двигателя (1,8-2,0 л бензиновый двигатель) Привод выпускного распредвала A, ряд 1 (1,8-2,0 л бензиновый двигатель) Привод выпускного распредвала B, ряд 1 (1,8-2,0 л бензиновый двигатель) Форсунки 1-4 (1,8-2,0 л бензиновый двигатель) |
| SB6 | 5A/7.5A | Выключатель стоп-сигналов |
| SB7 | 10A/7.5A | Регулирующий клапан давления топлива (бензин) Насос охлаждения наддувочного воздуха Дополнительный насос отопителя (дизель) Запорный клапан системы охлаждения (1,8-2,0 л бензиновый двигатель) |
| SB8 | 10A/15A | Лямбда-зонд 1 перед каталитическим нейтрализатором Нагреватель лямбда-зонда Лямбда-зонд 1 после каталитического нейтрализатора Лямбда-зонд 1 Блок управления датчиком NOx (дизель) Блок управления датчиком NOx 2 (дизель) |
| SB9 | 7.5A/10A/20A | Катушки зажигания 1-4 с выходным каскадом (бензин) Датчик массового расхода воздуха (дизель) Блок управления продолжительностью накаливания (дизель) Нагревательный элемент вентиляции картера (дизель) Клапан 1 (1.8-2,0 л бензиновый двигатель) Регулирующий клапан 1 (1,8-2,0 л бензиновый двигатель) Электромагнитный клапан адсорбера 1 (1,8-2,0 л бензиновый двигатель) Вспомогательный насос отопителя (1,8-2,0 л бензиновый двигатель) |
| SB10 | 15A/20A | Блок управления топливным насосом Насос повышения давления в топливной системе |
| SB11 | 40A | Дополнительный нагревательный элемент воздуха (дизель) |
| SB12 | 40A | Дополнительный нагревательный элемент воздуха (дизель) |
| SB13 | 15A/30A | 2015-2017: мехатронный блок коробки передач с двойным сцеплением |
| SB14 | 30A | Реле обогрева ветрового стекла |
| SB15 | 15A | Разгрузочное реле |
| SB16 | 20A | Реле питания исполнительных элементов двигателя (1,8-2,0 л бензиновый двигатель) |
| SB17 | 7.5A | Главное реле (бензин) Электромагнитное реле клеммы 30 (дизель) Блок управления двигателем Блок ABS/ESP Реле обогрева ветрового стекла |
| SB18 | 5A/7.5A | Блок контроля аккумуляторной батареи Диагностический интерфейс шин данных |
| SB19 | 30A | Блок управления двигателем |
| SB20 | 10A | 2015-2017: звуковой сигнал |
| SB21 | 15A/30A | 2015-2017: реле обогрева ветрового стекла 2 2018-2020: блок управления автоматической коробкой передач |
| SB22 | 5A | Блок управления двигателем |
| SB23 | 30A | Стартер |
| SB24 | 40A | Дополнительный нагревательный элемент воздуха (дизель) |
| SB25 | - | - |
| SB26 | - | - |
| SB27 | - | - |
| SB28 | - | - |
| SB29 | - | - |
| SB30 | - | - |
| SB31 | 15A | Вакуумный насос тормозной системы |
| SB32 | - | - |
| SB33 | - | - |
| SB34 | 30A | 2018-2020: реле обогрева ветрового стекла 2 |
| SB35 | - | - |
| SB36 | - | - |
| SB37 | 20A | Дополнительный отопительный блок |
| SB38 | - | - |
| R1 | Стартер 1 | |
| R2 | Стартер 2 | |
| R3 | Разгрузочное реле | |
| R4 | Реле высокой тепловой мощности (модели с дополнительным отопителем) | |
| R5 | Главное реле (модели с бензиновым двигателем) Реле питания клеммы 30 (модели с дизельным двигателем) |
|
| R6 | Блок управления продолжительностью накаливания (модели с дизельным двигателем) | |
| R7 | Реле низкой тепловой мощности (модели с дополнительным отопителем) | |
| R8 | Реле питания исполнительных элементов двигателя (модели с бензиновым двигателем 1,8L-2,0L) | |
| R9 | Реле обогрева ветрового стекла | |
| R10 | Реле обогрева ветрового стекла 2 |

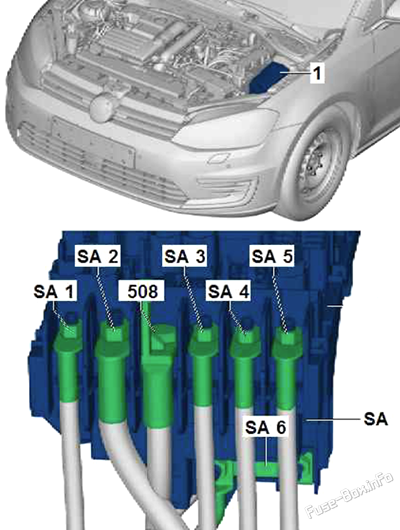

Высокотоковые предохранители (-SA-)
| № | Номинал | Функция/компонент |
|---|---|---|
| SA1 | 125A | Питание предохранителей на панели C (панель приборов): No 4, 14, 31, 38, 39, 41, 42, 53 Клемма 15, питание ЭБУ двигателя |
| SA2 | 400A | Соединение с регулятором напряжения |
| 508 | - | Аккумулятор (соединение с предохранителем 30, на E-box) |
| SA3 | 80A | Блок управления электроусилителем рулевого управления |
| SA4 | 80A | Питание предохранителей на панели C (монтажная панель): No 15, 20, 23, 26, 28, 43, 45 |
| SA5 | 50A | Вентилятор радиатора |
| SA6 | 125A | Дополнительный блок управления воздушным отопителем (только модели с дизельным двигателем и системой кондиционирования воздуха/Climatronic) |
Дополнительная информация: Volkswagen Touran (5T; 2016-2020)
Предохранители и реле volkswagen touran 5t 2016 2020: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
