Схема предохранителей VW Touareg III (2018-2021)
Содержание
Водитель лк/передний пассажир блок предохранителей
Водитель лк/передний пассажир блок предохранителей

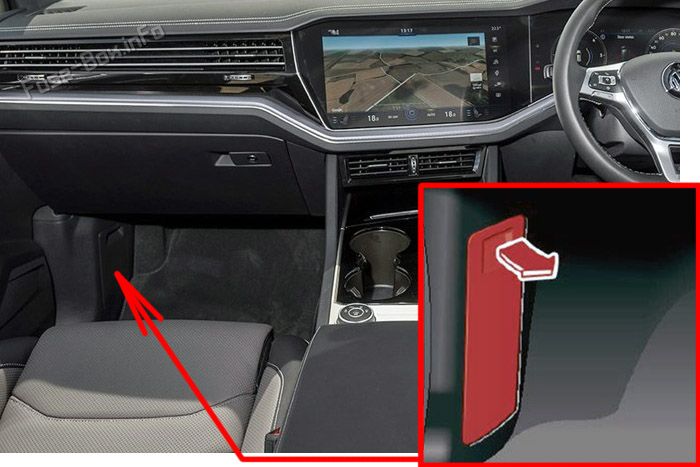

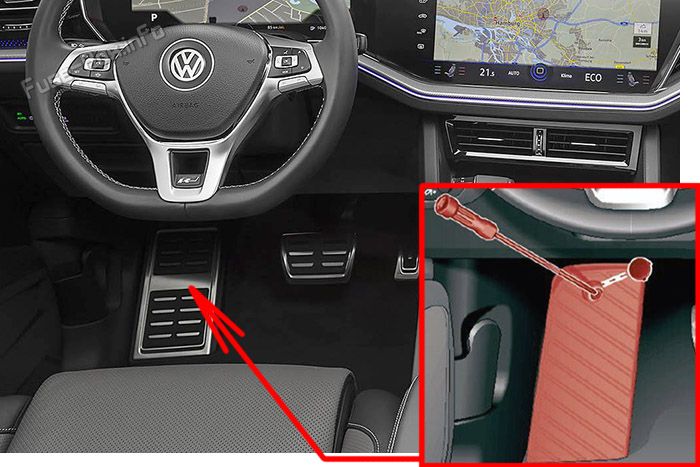

Расположение блока предохранителей
Автомобили с левым рулем: Предохранители расположены в левой нише для ног под площадкой для отдыха ноги.
Автомобили с правым рулем: Предохранители расположены за крышкой.

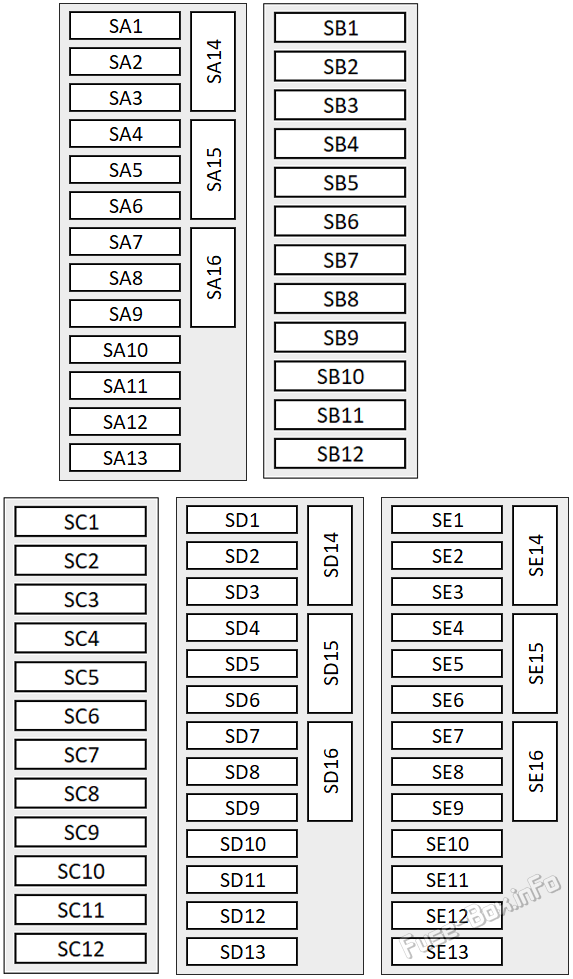

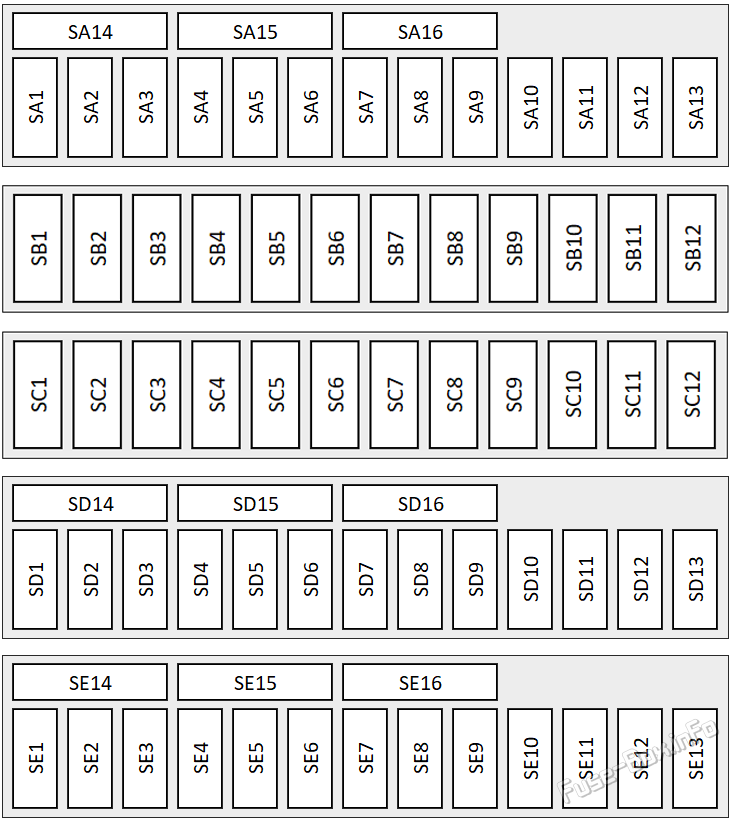

Схема блока предохранителей
LHD
RHD
| № | Ампы | Функция/компонент |
|---|---|---|
| SA1 | - | - |
| SA2 | 10A | Циркуляционный насос |
| SA3 | - | - |
| SA4 | 10A | Циркуляционный насос Группа контроля за отправителем NOx Контрольный блок для отправителя NOx 2 Датчик твердых частиц Запорный клапан топливного бака Устройство управления пашиной выхлопных газов |
| SA5 | 5A | Выключатель тормозного света |
| SA6 | 7.5A/15A | Левый электрогидравлический клапан, установленный в соленоидном положении Правый электрогидравлический двигатель, монтирующий соленоидный клапан Привод клеточной камеры 1 для цилиндра 1~4 Клапан охлаждения для головы цилиндра Насос охлаждения Термостат системы охлаждения двигателя, контролируемой по карте Регулирующий привод в км1 = 8 Переходный клапан холодильного устройства для рециркуляции отработавших газов Обводной клапан для охлаждения отработавших газов 2 Редукционный клапан Обводной клапан для охлаждения отработавших газов Автоматический блок управления периодом светоотражения Регулятор для ограничения периода падения давления 2 6.11.5 Регулировочный клапан коробки передач 2 |
| SA7 | 5A/15A | Пробоотборник для лямбды 1 после каталитического нейтрализатора Пробоотборник Lambda после фильтра твердых частиц 2 Модуль измерения массы воздуха Измеритель массы воздуха 2 |
| SA8 | 7.5A/15A | Левый электрогидравлический клапан, установленный в соленоидном положении Клапан охлаждения коробки передач 6.11.5 Регулировочный клапан коробки передач 1 Реле для работы на вторичных насосах Устройство управления для обнаружения утечки из топливного бака Насос циркуляции охлаждающей жидкости Правый электрогидравлический двигатель, монтирующий соленоидный клапан 1 для цилиндра 3 1 - для цилиндра 1 1 - для баллона 4 Переходный клапан холодильного устройства для рециркуляции отработавших газов 1 - для цилиндра 2 1 - для цилиндра 3 Привод клеточной камеры 1 для баллона 4 Привод впускной камеры 1 для цилиндра 5 Привод клеточной камеры 1 для цилиндра 6 Непрерывный насос для циркуляции охлаждающей жидкости Термостат системы охлаждения двигателя, контролируемой по карте Регулирующий клапан давления топлива Топливный клапан 4.3.2 Измерительный насос 2 |
| SA9 | 5A | Реле подачи тока для элемента двигателя |
| SA10 | 5A | Уровень нефти и ее температурный отправитель |
| SA11 | 7.5A | Модуль педали акселератора |
| SA12 | 7.5A/10A/15A | Воздушный фильтро-запорный клапан Вторичный клапан на входе воздуха Левый электрогидравлический клапан, установленный в соленоидном положении Правый электрогидравлический двигатель, монтирующий соленоидный клапан Регулятор поршня для охлаждения поршня Клапан для регулирования давления масла Впускной клапан Клапан рециркуляции воздуха турбонагнетателя Регуляторный клапан 1 Регулятор камеры выхлопа 1 Приводимый к использованию фильтра из древесного угля Регулятор камеры выхлопа 2 Регуляторный клапан 2 Регулятор давления зарядки соленоидный клапан Привод с клеточной клеткой 1 для цилиндра 1~8 1 - для баллона 1~8 |
| SA13 | 5A | вентилятор радиатора |
| SA14 | 15A/25A | Устройство управления двигателем/двигателем Инжектор 2, цилиндр 1~4 |
| SA15 | 10A/15A | Пробоотборник для лямбды 1 после каталитического нейтрализатора Пробоотборник для лямбды 1 перед каталитическим нейтрализатором Пробоотборник для лямбды после фильтра твердых частиц |
| SA16 | 30A | Устройство управления топливными насосами |
| SB1 | 20A | Срабатывание с помощью катушки зажигания 1~6 с фазой выхода |
| SB2 | - | - |
| SB3 | - | - |
| SB4 | - | - |
| SB5 | 30A | Регулятор установки электрогидравлического двигателя |
| SB6 | 25A | Передний левый ремень безопасности |
| SB7 | 20A/40A | Вентилятор F |
| SB8 | 25A | Праваый передний ремень безопасности |
| SB9 | 20A/30A | Устройство управления свежими воздуходувками |
| SB10 | - | - |
| SB11 | 40A/15A | " Стартер " 2 Группа контроля за термическим регулированием |
| SB12 | - | - |
| SC1 | 30A | Бортовое устройство управления снабжением |
| SC2 | 20A | Устройство управления дверью водителя |
| SC3 | 20A | Бортовое устройство управления снабжением |
| SC4 | 30A | Регулировочный блок для раздвижной крыши |
| SC5 | 30A | Бортовое устройство управления снабжением |
| SC6 | 20A | 6.11.1 Устройство управления задней боковой дверью водителя |
| SC7 | 30A | Устройство управления моторными системами |
| SC8 | 20A | Устройство управления задней дверью для пассажиров |
| SC9 | 30A | Бортовое устройство управления снабжением |
| SC10 | 10A/30A | Бортовое устройство управления снабжением |
| SC11 | 20A/30A | Потенциометр для электрических тормозов прицепа |
| SC12 | 30A | Вспомогательный обогревательный блок 4.7.8.1 Привод сцепления |
| SD1 | 5A | Внутреннее зеркало Подогрев задних сидений Диагностическая связь |
| SD2 | 10A | Диагностический интерфейс для автобусных автобусов Бортовое устройство управления снабжением |
| SD3 | 7.5A | Регулятор звука двигателя |
| SD4 | 5A | Коробка передач, охлаждающий клапан масла |
| SD5 | 5A | & Стартер 1 " Стартер " 2 Электроника питания и управления для электропривода |
| SD6 | - | - |
| SD7 | 15A | Модуль педали акселератора |
| SD8 | 5A | Контрольное подразделение для системы ночного видения Антирулонное устройство управления штрихом Антирулонный блок управления 2 |
| SD9 | 10A | Адаптивное подразделение круизного контроля Левый передний радиолокационный блок управления датчиком для обнаружения объектов Правый передний радиолокационный блок управления датчиком для обнаружения объектов |
| SD10 | - | - |
| SD11 | 10A | Передняя камера для систем помощи водителю |
| SD12 | 7.5A | Вентилятор передней спинки сиденья 1 Вентилятор подушки 1 переднего левого сиденья Вентилятор спинки сиденья 1 Вентилятор подушки переднего правого сиденья 1 |
| SD13 | 5A | USB Зарядное разъем 1 |
| SD14 | 15A | Мотор для очистителя заднего окна |
| SD15 | 20A | Передний правый фара |
| SD16 | 20A | Лобовой левый фара |
| SE1 | 5A | Датчик сигнализации против угона Тревожный сигнал |
| SE2 | 5A | Главное реле |
| SE3 | 5A | Оперативное устройство дверей гаража |
| SE4 | 7.5A | Регуляторы селекторных рычагов |
| SE5 | 15A | Бортовое устройство управления снабжением |
| SE6 | 5A | 5.7 Электромеханическая кнопка стояночного тормоза |
| SE7 | 5A/10A | Диагностический интерфейс для автобусных автобусов |
| SE8 | 5A | Модуль передней крыши |
| SE9 | - | - |
| SE10 | 5A/10A | Группа контроля над подушками безопасности |
| SE11 | 5A | ABS БД система |
| SE12 | 10A | Датчик дождя и света Диагностическая связь |
| SE13 | 20A | Бортовое устройство управления снабжением |
| SE14 | 20A | Устройство управления передней дверью для пассажиров |
| SE15 | 20A | Бортовое устройство управления снабжением |
| SE16 | 30A | DC/AC преобразователь с розеткой, 12V - 230V 4.1.2 Давление в аккумуляторе тормозной системы |

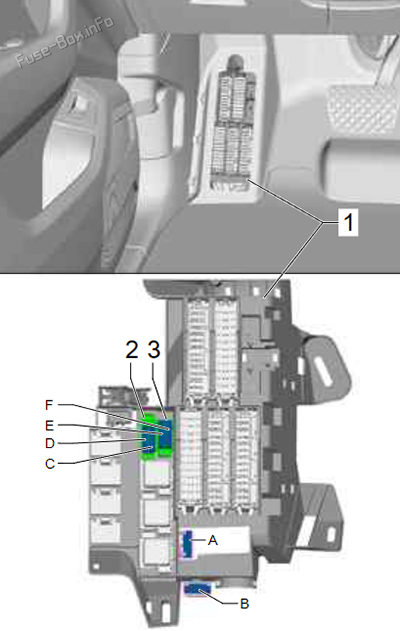

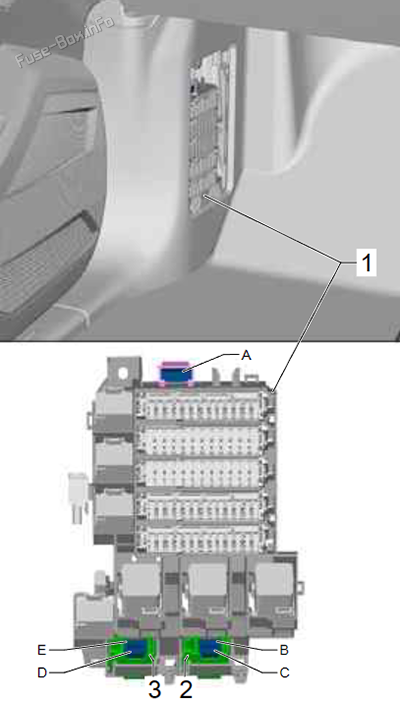

Единые взрыватели
LHD
| № | Ампы | Функция/компонент |
|---|---|---|
| A | 15A | Регулировочный блок регулировки сиденья и рулевой колонки с памятью |
| B | 15A | Регулировка передних пассажирских сидений с блоком управления памятью |
| C | 40A | ABS БД система |
| D | 40A | ABS БД система |
| E | - | - |
| F | 50A | Вспомогательный гидравлический насос в коробке передач |
RHD
| № | Ампы | Функция/компонент |
|---|---|---|
| A | 15A | Регулировочный блок регулировки сиденья и рулевой колонки с памятью |
| B | 40A | ABS БД система |
| C | 40A | ABS БД система |
| D | - | - |
| E | - | - |
Водитель (direct) блок предохранителей
Водитель (direct) блок предохранителей

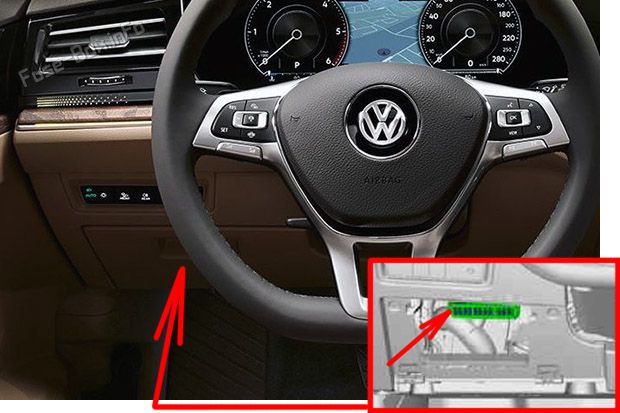

Расположение блока предохранителей
Предохранители расположены за крышкой со стороны водителя как на автомобилях с левым, так и с правым рулем.

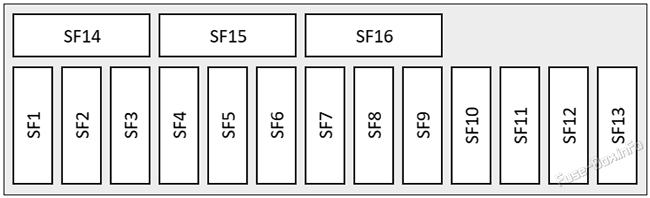

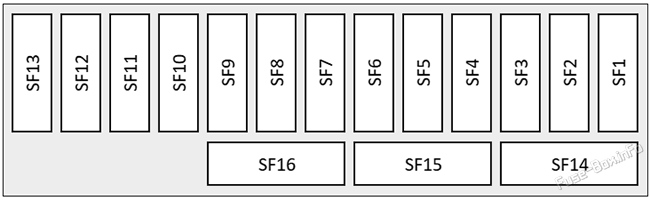

Схема блока предохранителей
LHD:
RHD:
| № | Ампы | Функция/компонент |
|---|---|---|
| SF1 | - | - |
| SF2 | 5A | Громкий звук левого эффекта |
| SF3 | 5A/7.5A | Оперативное подразделение для выбора режима управления Оперативное подразделение, регулирующее высоту подвески Кнопка для систем помощи водителю Переключаю модуль 1 на центральную консоль |
| SF4 | 5A | Контрольный блок для передачи данных |
| SF5 | 7.5A | USB центр |
| SF6 | 10A | Органы отопления и кондиционирования воздуха |
| SF7 | 5A/10A | Элемент управления блокировкой рулевой колонны |
| SF8 | 5A/10A | Оперативное подразделение мультимедийной системы |
| SF9 | 10A | Вставить блок управления в панель тире |
| SF10 | 5A | Оперативное подразделение мультимедийной системы |
| SF11 | 5A | Выключатель светофоров |
| SF12 | 1A | Группа контроля электроники рулевой колонки |
| SF13 | - | - |
| SF14 | 5A/20A | Контрольный блок 1 для информационной электроники |
| SF15 | 25A | 6.7.9.1 Устройство управления электрически регулируемой рулевой колонкой |
| SF16 | 10A | Группа контроля электроники рулевой колонки |
Сопоставимость двигателей блок предохранителей

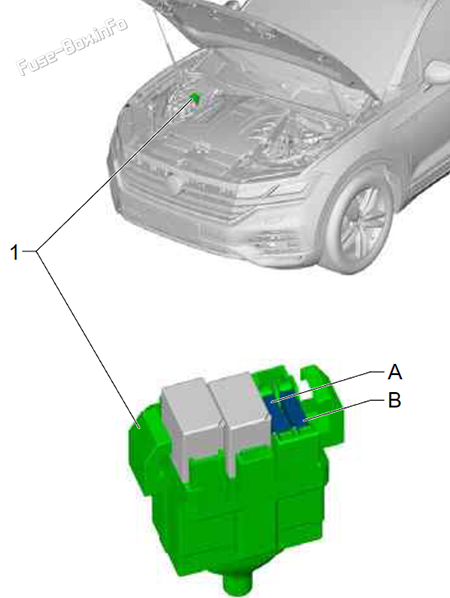

Сопоставимость двигателей блок предохранителей
| Слот | Ампы | Функция/компонент |
|---|---|---|
| A | 15A | Устройство управления двигателем/двигателем |
| B | - | - |
Сравнение с погружной смесью блок предохранителей
Сравнение с погружной смесью блок предохранителей

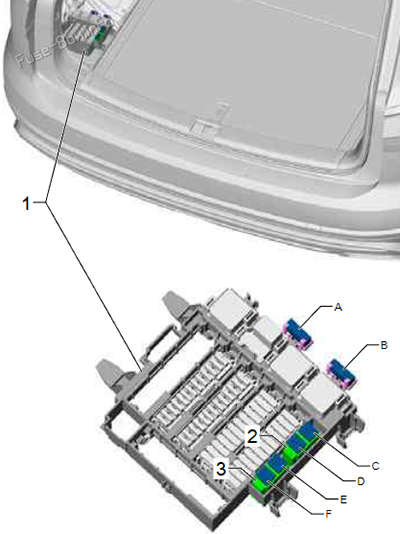

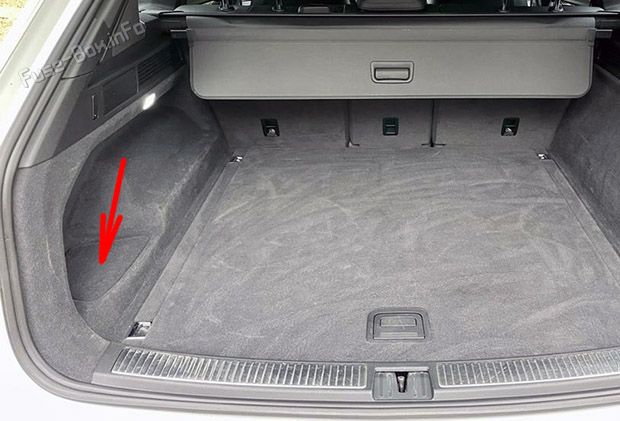

Расположение блока предохранителей

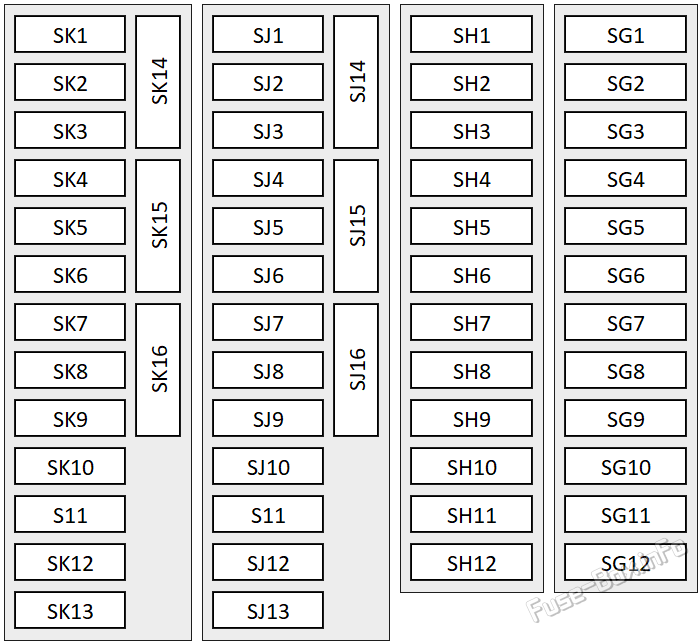

Схема блока предохранителей
Назначение взрывателей в багажном отделении
| № | Ампы | Функция/компонент |
|---|---|---|
| SG1 | 10A | Давление и температура холодильного агента Давление и температура холодильного агента Регулирующий клапан холодильного агента 2 Высоковольтный обогревательный прибор (PTC) Слепой двигатель управления радиолокаторами |
| SG2 | - | - |
| SG3 | - | - |
| SG4 | - | - |
| SG5 | 15A | Адаптивный блок управления подвеской |
| SG6 | 15A | Автоматическая коробка передач |
| SG7 | 20A | Бортовой блок управления снабжением 2 |
| SG8 | 25A | Эксплуатация и дисплей для системы кондиционирования заднего воздуха |
| SG9 | - | - |
| SG10 | 25A | Устройство для контроля за детектором прицепа |
| SG11 | 30A | Задний блок управления крышкой |
| SG12 | 20A | Задний блок управления свежим воздуходувкой |
| SH1 | 20A | Бортовой блок управления снабжением 2 |
| SH2 | - | - |
| SH3 | 30A | Контрольный блок для системы измерения ОВ DC/AC преобразователь с розеткой, 12V - 230V |
| SH4 | 10A | Эксплуатация и дисплей для системы кондиционирования заднего воздуха |
| SH5 | 25A | Устройство для контроля за детектором прицепа |
| SH6 | 30A | Устройство для контроля за детектором прицепа |
| SH7 | 15A | Устройство для контроля за детектором прицепа |
| SH8 | - | - |
| SH9 | 15A | Устройство для контроля за детектором прицепа |
| SH10 | - | - |
| SH11 | - | - |
| SH12 | 25A | Контрольный блок для системы измерения ОВ |
| SJ1 | 15A | Группа управления системами помощи водителю |
| SJ2 | 5A | Воздушный усилитель для мобильной телефонной связи |
| SJ3 | - | - |
| SJ4 | 5A | Регулятор для изменения полосы движения Регулятор для изменения полосы движения 2 |
| SJ5 | - | - |
| SJ6 | 5A | Регулятор системы контроля давления в шинах |
| SJ7 | 15A | Группа управления системами помощи водителю |
| SJ8 | 5A | Приемник дистанционного управления для вспомогательного обогревательного прибора |
| SJ9 | - | - |
| SJ10 | 5A | TV настройщик |
| SJ11 | 5A | Аэропортовая крыша |
| SJ12 | 5A | Устройство управления работой дверей гаража |
| SJ13 | 5A | Реверсирующий блок управления системой видеокамеры |
| SJ14 | 20A | Бортовой блок управления снабжением 2 |
| SJ15 | - | - |
| SJ16 | 40A | Устройство управления цифровым звуковым пакетом |
| SK1 | 5A | Устройство управления стабилизатором качения Регулятор для стабилизации катания 2 |
| SK2 | 7.5A | Соединитель системы с высоким напряжением |
| SK3 | 10A | Реле высоковольтных насосов аккумуляторной батареи |
| SK4 | 7.5A | Электроника питания и управления для электропривода |
| SK5 | 5A | Тормозной сервопривод |
| SK6 | - | - |
| SK7 | - | - |
| SK8 | 5A | Компрессор кондиционера воздуха с магнитным сцепным устройством и клапаном регулирования |
| SK9 | 10A | Аккумуляторная батарея, 48 В Преобразователь напряжения (48V/12V) |
| SK10 | 5A | Высоковольтная батарея 1 |
| SK11 | 7.5A | Зарядный блок 1 для высоковольтной батареи |
| SK12 | - | - |
| SK13 | - | - |
| SK14 | 20A | Реле для насоса для охлаждения при помощи теплоуправляющих систем |
| SK15 | - | - |
| SK16 | - | - |
Единые взрыватели
| № | Ампы | Функция/компонент |
|---|---|---|
| A | 15A | Регулировка переднего сиденья пассажира с блоком управления памятью (правосторонний привод) |
| B | - | - |
| C | 30A | Подогреваемое заднее окно |
| D | 40A | Электроника для адаптивных компрессоров подвески |
| E | - | - |
| F | - | - |
Дополнительная информация: Volkswagen Touareg CR (2018-2021)
