Предохранители и реле Volkswagen Tiguan (2020-2023)
Схемы относятся к указанным годам и вариантам Volkswagen Tiguan (2020-2023). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье рассматривается второе поколение Volkswagen Tiguan (AD/BW) после рестайлинга, выпускавшееся с 2020 по 2023 год. Здесь вы найдете схемы блоков предохранителей Volkswagen Tiguan 2020, 2021, 2022 и 2023 годов, информацию о расположении блоков предохранителей в автомобиле, а также назначение каждого предохранителя и реле.
Схема предохранителей Volkswagen Tiguan 2020-2023
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

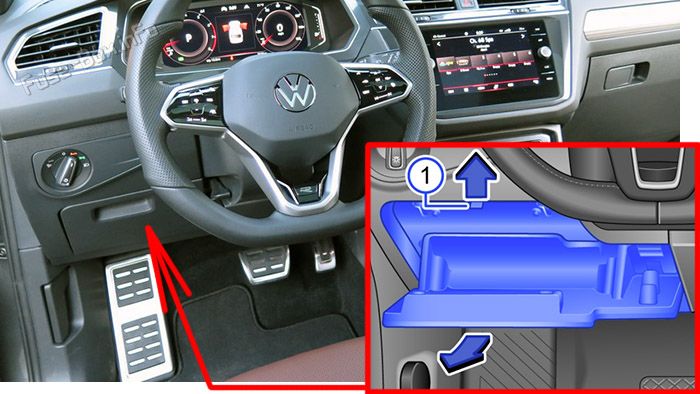

Автомобиль с левым рулем:
- Выключите зажигание, свет и все остальное электрооборудование.
- Откройте вещевой отсек со стороны водителя и при необходимости освободите его.
- Поднимите ограничитель вверх, откройте отсек дальше по направлению стрелки и извлеките его (1).

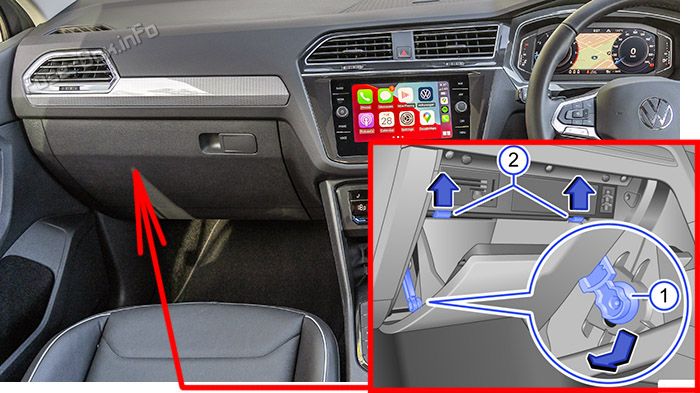

Автомобиль с правым рулем:
- Выключите зажигание, свет и все остальное электрооборудование.
- Откройте перчаточный ящик и при необходимости освободите его.
- Сдвиньте демпфирующий элемент по направлению стрелки и введите его в отверстие кронштейна, затем выведите в сторону (1).
- Нажмите фиксаторы вверх по направлению стрелки, одновременно открывая отсек дальше (2).

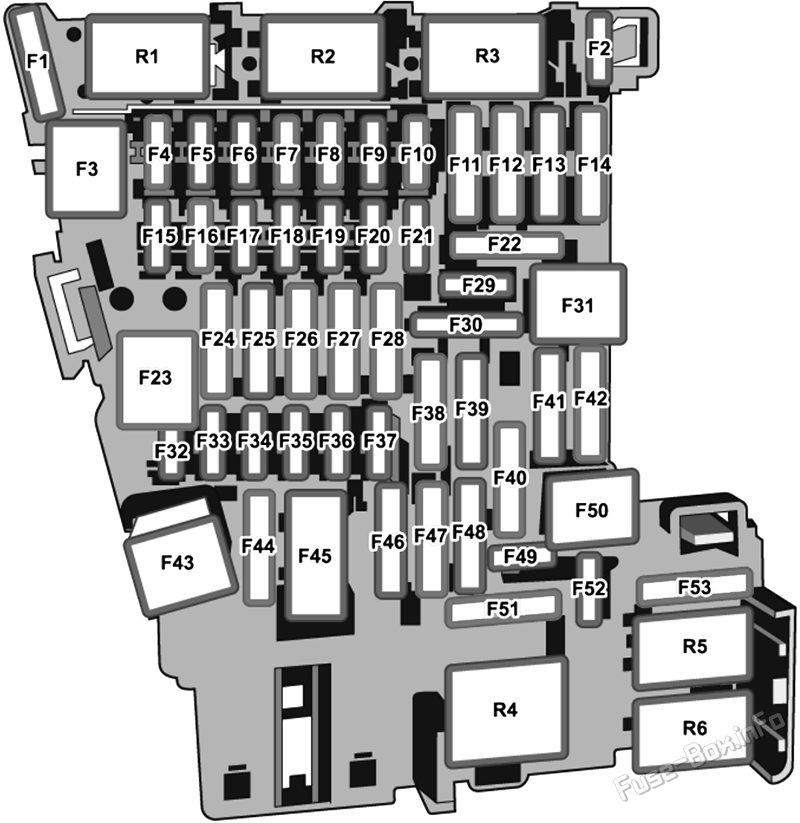

Схема блока предохранителей (-SC-)
| № | Номинал | Функция / компонент |
|---|---|---|
| SC1 | 20A | Блок управления подогревателем восстановителя |
| SC2 | 10A | Блок управления электроникой рулевой колонки |
| SC3 | - | - |
| SC4 | 7.5A | Сирена охранной сигнализации |
| SC5 | 7.5A | Реле системы дистанционного запуска Шина данных диагностического интерфейса OBD |
| SC6 | 7.5A | Механизм селектора AT Соленоид блокировки ключа в замке зажигания |
| SC7 | 10A | Блок управления задним дисплеем A/C Блок управления системой контроля давления в шинах Радиочастотный приемник дополнительного жидкостного отопителя Реле муфты A/C Реле обогрева заднего стекла |
| SC8 | 7.5A | Блок выбора профиля движения Кнопка стояночного тормоза Датчик дождя/освещенности Датчик противоугонной сигнализации Блок управления поворотным светом и корректором фар Лампа фоновой подсветки левой задней двери 1 Лампа фоновой подсветки правой задней двери 1 Лампа фоновой подсветки левой передней двери 1 Лампа фоновой подсветки правой передней двери 1 Диагностический разъем |
| SC9 | 7.5A | Блок управления электроникой рулевой колонки Выключатель зажигания/стартера |
| SC10 | 7.5A | Передний информационный дисплей Блок управления проекционным дисплеем на ветровом стекле |
| SC11 | 40A | Блок управления бортовой сетью (наружное освещение с левой стороны) |
| SC12 | 20A | Блок управления информационной электроникой 1 |
| SC13 | 25A | Блок натяжителя ремня безопасности левого переднего сиденья |
| SC14 | 40A | Блок управления вентилятором свежего воздуха |
| SC15 | 10A | Блок управления электронной блокировкой рулевой колонки |
| SC16 | 7.5A/10A | Усилитель сигнала мобильной связи USB-разъем 1 Зарядный USB-разъем 1 (2023) Отсек для хранения с интерфейсом мобильного телефона |
| SC17 | 7.5A | Блок управления модулем экстренного вызова и коммуникационным блоком Комбинация приборов |
| SC18 | 7.5A | Ручка двери багажника Блок управления круговым обзором |
| SC19 | 7.5A | Интерфейс системы доступа/запуска |
| SC20 | 15A/10A | Реле вакуумного насоса Реле системы дозирования восстановителя |
| SC21 | 15A | Блок управления полным приводом |
| SC22 | 15A | Блок распознавания прицепа |
| SC23 | 20A | Блок управления люком |
| SC24 | 40A | Блок управления бортовой сетью (наружное освещение с правой стороны) |
| SC25 | 30A | Блок управления дверью водителя |
| SC26 | 30A | Блок управления бортовой сетью (подогрев сидений) |
| SC27 | 30A | Блок управления бортовой сетью (освещение салона) |
| SC28 | 25A | Блок распознавания прицепа (левый) |
| SC29 | 7.5A | Реле системы дистанционного запуска Датчик давления в контуре хладагента |
| SC30 | 10A | Реле системы дистанционного запуска |
| SC31 | 30A | Блок управления крышкой багажника |
| SC32 | 7.5A | Блок управления парковочным ассистентом Блок контроля перестроения 2 Передняя камера систем помощи водителю Блок контроля перестроения Блок управления адаптивным круиз-контролем |
| SC33 | 7.5A | Блок управления подушками безопасности Индикатор отключения подушки безопасности переднего пассажира |
| SC34 | 7.5A | Поворотный переключатель света Внутрисалонное зеркало заднего вида Датчик качества воздуха Выключатель фонарей заднего хода Датчик давления в контуре хладагента Реле розеток |
| SC35 | 7.5A | Диагностический разъем |
| SC36 | - | - |
| SC37 | - | - |
| SC38 | 25A | Блок распознавания прицепа (правый) |
| SC39 | 30A | Блок управления дверью переднего пассажира |
| SC40 | 20A | Прикуриватель Реле розеток Розетка 12 В 3 Розетка 12 В |
| SC41 | 25A | Блок натяжителя ремня безопасности правого переднего сиденья |
| SC42 | 40A | Блок управления бортовой сетью (центральный замок) |
| SC43 | 40A | Блок управления цифровой аудиосистемой |
| SC44 | 15A | Блок распознавания прицепа |
| SC45 | 15A | Блок регулировки сиденья водителя Блок регулировки сиденья переднего пассажира |
| SC46 | 7.5A | Реле розеток (2021-2022) Зарядный USB-разъем 1 (2021-2022) |
| SC47 | 15A | Электродвигатель заднего стеклоочистителя |
| SC49 | 7.5A | Реле системы дистанционного запуска Реле стартера 1 Реле стартера 2 Датчик положения педали сцепления |
| SC50 | - | - |
| SC51 | 25A | Автоматический выключатель 1 электропривода сиденья переднего пассажира Блок управления задним дисплеем A/C Подогрев задних сидений |
| SC52 | 15A | Блок управления электронной системой демпфирования Предохранитель розетки 1 |
| SC53 | 30A | Реле обогрева заднего стекла |
| R1 | Реле вакуумного насоса (1.5L бензин) | |
| R2 | Реле муфты A/C | |
| R3 | - | |
| R4 | Реле питания клеммы 15 | |
| R5 | Реле обогрева заднего стекла | |
| R6 | Реле розеток |
Отдельные предохранители

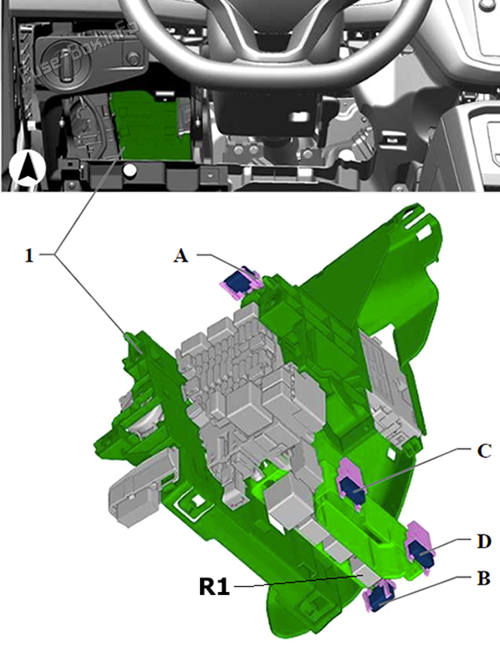

Автомобиль с левым рулем
| № | Номинал | Функция / компонент |
|---|---|---|
| A | 15A | Автоматический выключатель 1 электропривода сиденья переднего пассажира |
| B | 15A | Автоматический выключатель 1 электропривода сиденья переднего пассажира |
| C | 30A | Предохранитель розетки 1 |
| D | 7.5A | Предохранитель 1 (клемма 15) |
| R1 | Реле системы дистанционного запуска |

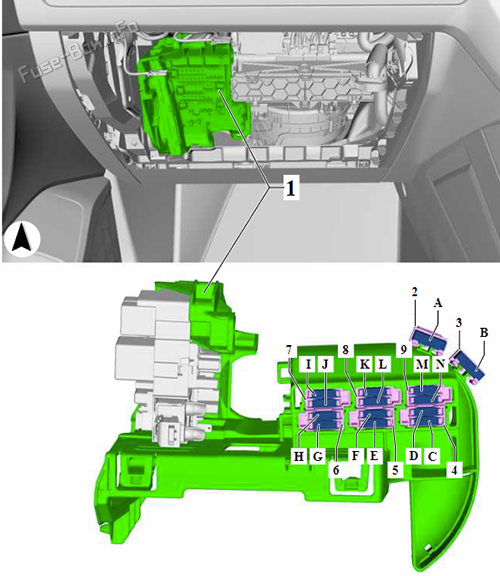

Автомобиль с правым рулем
| № | Номинал | Функция / компонент |
|---|---|---|
| A | 15A | Автоматический выключатель 1 электропривода сиденья переднего пассажира |
| B | ||
| C | ||
| D | ||
| E | ||
| F | ||
| G | ||
| H | 30A | Предохранитель розетки 1 |
| I | ||
| J | ||
| K | ||
| L | ||
| M | ||
| N |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

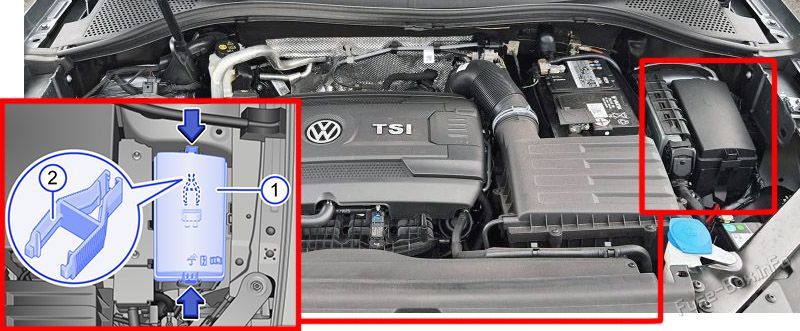

Расположение блока предохранителей
Выключите зажигание, свет и все остальное электрооборудование. Нажмите на фиксаторы по направлению стрелки, чтобы освободить крышку блока предохранителей (1). Снимите крышку вверх.

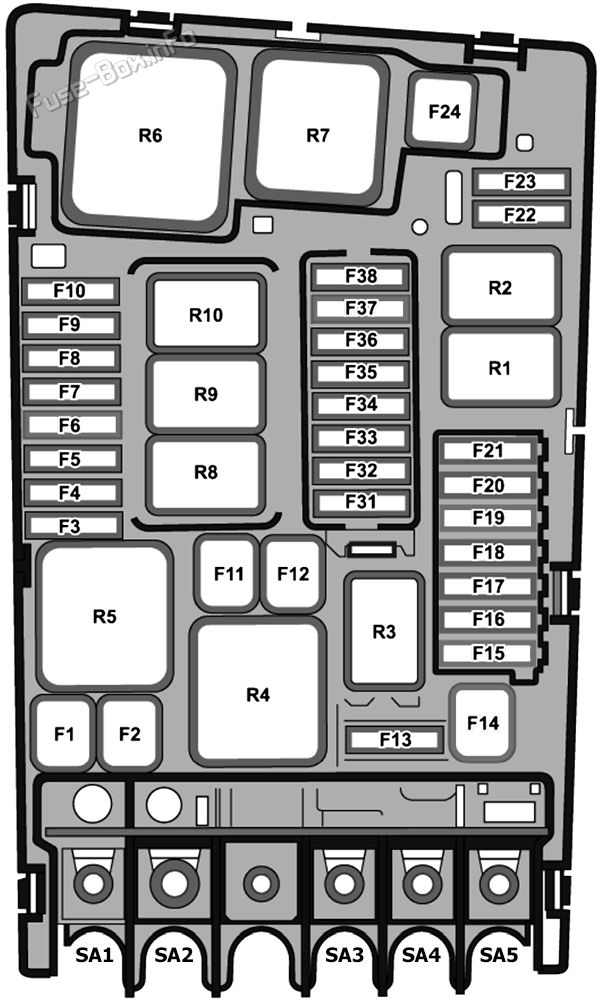

Схема блока предохранителей (-SA-, -SB-)
| № | Номинал | Функция / компонент |
|---|---|---|
| SB1 | 25A | Блок управления ABS |
| SB2 | 40A | Блок управления ABS |
| SB3 | 15A/30A | Блок управления двигателем |
| SB4 | 7.5A/10A | Реле питания компонентов двигателя (2.0L бензин) Реле низкой теплопроизводительности (дизель) Клапан регулирования перепуска турбокомпрессора (дизель) Блок автоматического управления временем накала (дизель) Насос поддержки отопителя (дизель) Вентилятор радиатора (2.0L) Реле вакуумного насоса (1.5L бензин) Датчик массового расхода воздуха (дизель) Реле системы дозирования восстановителя (дизель) Клапан регулятора давления топлива (дизель) Клапан дозирования топлива (дизель) Реле насоса вторичного воздуха (2.0L бензин) Датчик концентрации этанола (1.4L) Реле высокой теплопроизводительности (дизель) Клапан регулирования давления масла Привод впускного распредвала цилиндра 2 Привод выпускного распредвала цилиндра 2 Привод впускного распредвала цилиндра 3 Привод выпускного распредвала цилиндра 3 Клапан управления заслонками впускного коллектора Клапан продувки адсорбера EVAP 1 Клапан регулировки распредвала 1 Клапан рециркуляции турбокомпрессора Клапан управления заслонками впускного коллектора Клапан управления форсунками охлаждения поршней Термодатчик уровня масла |
| SB5 | 10A | Клапан регулятора давления топлива (дизель) Клапан дозирования топлива (дизель) Топливная форсунка 2 цилиндров 1-4 (2.0L бензин) Привод впускного распредвала A цилиндров 1-4 (2.0L бензин) Привод впускного распредвала B цилиндров 1-4 (2.0L бензин) |
| SB6 | 7.5A | Выключатель стоп-сигналов |
| SB7 | 7.5A/10A | Насос охлаждения наддувочного воздуха (1.4L) Нагревательный элемент вентиляции картера (дизель) Насос циркуляции охлаждающей жидкости после остановки двигателя Клапан отключения охлаждающей жидкости Привод регулирования температуры двигателя Клапан охлаждающей жидкости головки блока цилиндров Клапан управления форсунками охлаждения поршней Блок контроля утечек топливного бака Блок управления выхлопной заслонкой (1.5L бензин) Клапан регулирования давления масла Насос поддержки отопителя Привод впускного распредвала цилиндра 2 (1.5L бензин) Привод выпускного распредвала цилиндра 2 (1.5L бензин) Привод впускного распредвала цилиндра 3 (1.5L бензин) Привод выпускного распредвала цилиндра 3 (1.5L бензин) Клапан охлаждения трансмиссии (2.0L бензин) |
| SB8 | 10A/15A | Датчик кислорода 1 перед каталитическим нейтрализатором (1.4L) Датчик кислорода 1 после каталитического нейтрализатора Блок управления датчиком твердых частиц 1 (дизель) |
| SB9 | 10A/20A | Катушки зажигания 1-4 с выходным каскадом мощности (бензин) Клапан регулировки выпускного распредвала 1 (2.0L бензин) Клапан продувки адсорбера EVAP 1 (2.0L бензин) Клапан регулировки распредвала 1 (2.0L бензин) Электромагнитный клапан системы вторичного воздуха (2.0L бензин) Насос циркуляции охлаждающей жидкости после остановки двигателя (2.0L бензин) Реле высокой теплопроизводительности (2.0L бензин) |
| SB10 | 15A/20A | Блок управления топливным насосом |
| SB11 | 40A | Нагревательный элемент дополнительного отопителя (дизель) |
| SB11 | 50A | Электродвигатель насоса вторичного воздуха |
| SB12 | 40A | Нагревательный элемент дополнительного отопителя (дизель) |
| SB13 | 30A | Вспомогательный гидравлический насос 1 трансмиссионной жидкости |
| SB14 | 40A | Реле обогрева ветрового стекла (4GW) |
| SB15 | 15A | Реле звукового сигнала |
| SB16 | 20A | Реле питания компонентов двигателя (2.0L бензин) |
| SB17 | 7.5A | Блок управления ABS Реле обогрева ветрового стекла Блок управления двигателем Реле питания блока управления двигателем Motronic Реле питания клеммы 30 |
| SB18 | 7.5A | Шина данных диагностического интерфейса OBD (автомобили без стояночного отопителя) Блок контроля аккумуляторной батареи (автомобили со стояночным отопителем) |
| SB19 | 30A | Электродвигатель стеклоочистителя ветрового стекла |
| SB20 | - | - |
| SB21 | 15A | Блок управления трансмиссией Мехатроник коробки передач с двойным сцеплением |
| SB22 | 7.5A | Блок управления двигателем |
| SB23 | 30A | Стартер |
| SB24 | 40A | Нагревательный элемент дополнительного отопителя |
| SB25 | - | - |
| SB26 | - | - |
| SB27 | - | - |
| SB28 | - | - |
| SB29 | - | - |
| SB30 | - | - |
| SB31 | - | - |
| SB32 | - | - |
| SB33 | - | - |
| SB34 | 10A | Реле обогрева ветрового стекла (4GT) |
| SB35 | - | - |
| SB36 | 15A | Левая передняя фара |
| SB37 | 20A | Блок управления дополнительным отопителем (автомобили со стояночным отопителем) |
| SB38 | 15A | Правая передняя фара |
| SA1 | 125A | Питание предохранителей (салон): Предохранитель 1 (на панели предохранителей C) Предохранитель 2 (на панели предохранителей C) Предохранитель 5 (на панели предохранителей C) Предохранитель 14 (на панели предохранителей C) Предохранитель 22 (на панели предохранителей C) Предохранитель 32 (на панели предохранителей C) Предохранитель 42 (на панели предохранителей C) Предохранитель 46 (на панели предохранителей C) Предохранитель 47 (на панели предохранителей C) Предохранитель 49 (на панели предохранителей C) Предохранитель 51 (на панели предохранителей C) Предохранитель 53 (на панели предохранителей C) |
| SA2 | 400A | Генератор с регулятором напряжения |
| 508 | Аккумуляторная батарея | |
| SA3 | 80A | Блок управления усилителем рулевого управления |
| SA4 | 80A | Питание предохранителей (салон): Предохранитель 3 (на панели предохранителей C) Предохранитель 15 (на панели предохранителей C) Предохранитель 20 (на панели предохранителей C) Предохранитель 23 (на панели предохранителей C) Предохранитель 28 (на панели предохранителей C) Предохранитель 43 (на панели предохранителей C) Предохранитель 45 (на панели предохранителей C) Предохранитель 50 (на панели предохранителей C) |
| SA5 | 50A | Вентилятор радиатора |
| R1 | Реле стартера 1 | |
| R2 | Реле стартера 2 | |
| R3 | Реле звукового сигнала | |
| R4 | Реле насоса вторичного воздуха (2.0L бензин) | |
| R5 | Реле питания блока управления двигателем Motronic (бензин) | |
| R6 | - | |
| R7 | - | |
| R8 | Реле питания компонентов двигателя | |
| R9 | Реле обогрева ветрового стекла | |
| R10 | Реле обогрева ветрового стекла |
