Предохранители и реле Volkswagen T-Cross / Taigun (2019-2022)
Схемы относятся к указанным годам и вариантам Volkswagen T-Cross / Taigun (2019-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Подкомпактный кроссовер Volkswagen T-Cross (Taigun) выпускается с 2019 года по настоящее время. В этой статье приведены схемы блоков предохранителей Volkswagen T-Cross / Taigun 2019, 2020, 2021 и 2022 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей VW T-Cross (2019-2022)
Содержание
Блок предохранителей в салоне (-SC-)
Блок предохранителей в салоне (-SC-)

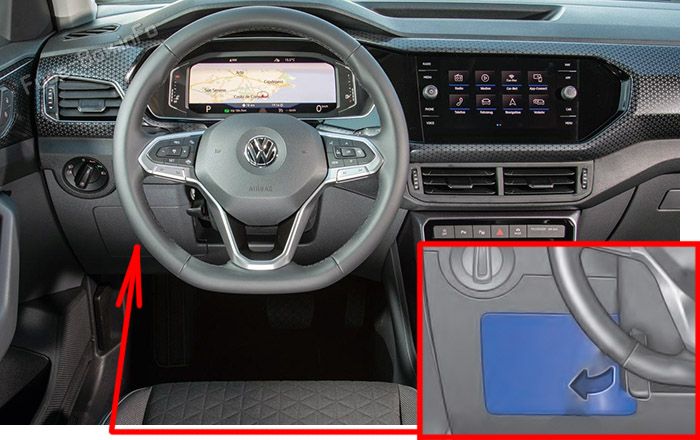

Расположение блока предохранителей
Предохранители расположены за крышкой со стороны водителя.

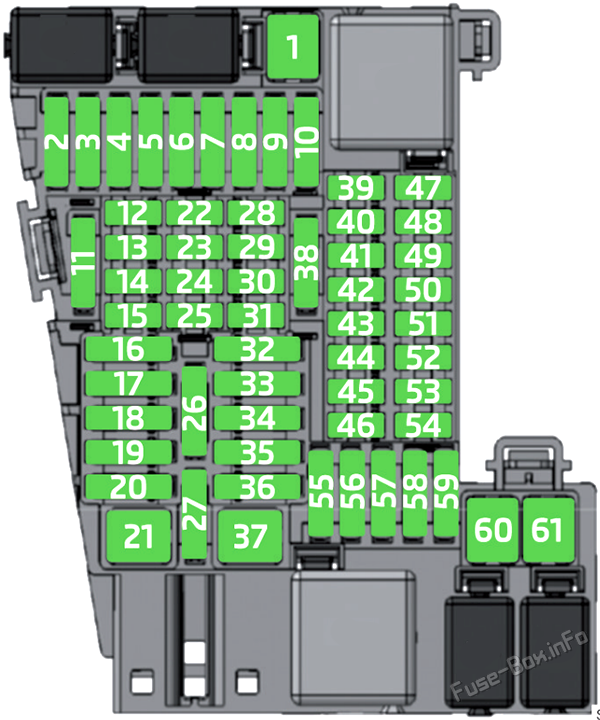

Схема блока предохранителей
| № | Ампераж | Функция/компонент |
|---|---|---|
| SC1 | 20A | Блок управления распознаванием прицепа |
| SC2 | - | - |
| SC3 | 30A | Блок управления цифровой аудиосистемой |
| SC4 | - | - |
| SC5 | - | - |
| SC6 | 40A | Блок управления бортовой сетью |
| SC7 | - | - |
| SC8 | 30A | Блок управления вентилятором подачи свежего воздуха |
| SC9 | - | - |
| SC10 | 20A | Блок управления распознаванием прицепа |
| SC11 | - | - |
| SC12 | 15A | Передний левый преднатяжитель ремня безопасности (левостороннее управление) Передний правый преднатяжитель ремня безопасности (правостороннее управление) |
| SC13 | 7.5A | Выключатель освещения Датчик дождя и света Блок управления электроникой рулевой колонки Диагностический интерфейс |
| SC14 | 10A | Блок управления электроникой рулевой колонки |
| SC15 | 7.5A | Блок управления модулем экстренного вызова и связи Панель управления в потолочной консоли |
| SC16 | 40A | Блок управления бортовой сетью |
| SC17 | 30A | Блок управления дверью водителя (правостороннее управление) Блок управления передней дверью пассажира (левостороннее управление) Блок управления задней дверью со стороны водителя (правостороннее управление) Блок управления задней дверью со стороны пассажира (левостороннее управление) |
| SC18 | 30A | Блок управления бортовой сетью |
| SC19 | 25A | Блок управления информационно-развлекательной системой 1 |
| SC20 | 30A | Блок управления бортовой сетью |
| SC21 | 30A | Блок управления обогревом сидений |
| SC22 | - | - |
| SC23 | 7.5A | Камера заднего вида |
| SC24 | 5A | Проекционный дисплей и блок управления передней информационной панелью Телефонный интерфейс Блок управления телематикой и коммуникациями |
| SC25 | 7.5A | Блок управления электроникой рулевой колонки |
| SC26 | 7.5A | Диагностический интерфейс шины данных |
| SC27 | - | - |
| SC28 | 7.5A | Датчик противоугонной сигнализации |
| SC29 | 7.5A | Сирена противоугонной сигнализации |
| SC30 | 15A | Передний левый преднатяжитель ремня безопасности (правостороннее управление) Передний правый преднатяжитель ремня безопасности (левостороннее управление) |
| SC31 | 15A | Органы управления отопителем и кондиционером |
| SC32 | 7.5A | 6.11.5 Выключатель зажигания/пуска |
| SC33 | 30A | Блок управления дверью водителя (левостороннее управление) Блок управления передней дверью пассажира (правостороннее управление) 6.11.1 Блок управления задней дверью со стороны водителя (левостороннее управление) Блок управления задней дверью со стороны пассажира (правостороннее управление) |
| SC34 | - | - |
| SC35 | 40A | Блок управления бортовой сетью |
| SC36 | 20A | Блок управления бортовой сетью |
| SC37 | 30A | Обогрев сидений |
| SC38 | 30A | Блок управления бортовой сетью |
| SC39 | 10A | Адаптивный круиз-контроль Блок управления парковочным ассистентом Блок контроля слепых зон Блок контроля слепых зон 2 Передняя камера систем помощи водителю |
| SC40 | 7.5A | Корректор фар Выключатель освещения Переключающий модуль 1 центральной консоли Переключатель света Блок управления электроникой рулевой колонки Левая передняя фара (галогенная) Правая передняя фара (галогенная) Диагностический интерфейс Автоматически затемняемое салонное зеркало |
| SC41 | 7.5A | Привод регулировки наружных зеркал |
| SC42 | 7.5A | Датчик положения сцепления Датчик давления хладагента Стартер 1 Стартер 2 |
| SC43 | 15A | Насос стеклоомывателя Электродвигатель очистителя заднего стекла Обогрев форсунки омывателя Обогрев форсунки омывателя |
| SC44 | 7.5A | Переключающий модуль 1 центральной консоли Блок управления подушками безопасности |
| SC45 | - | - |
| SC46 | - | - |
| SC47 | - | - |
| SC48 | 7.5A | Блок управления электронной блокировкой рулевой колонки Интерфейс системы доступа и пуска двигателя |
| SC49 | 7.5A | Реле снижения выбросов |
| SC50 | - | - |
| SC51 | 7.5A | USB-разъем для зарядки 1 USB-разъем для зарядки 2 |
| SC52 | 15A | Правая передняя LED-фара |
| SC53 | 7.5A | Селектор коробки передач Блокировка извлечения ключа зажигания |
| SC54 | 15A | Левая передняя LED-фара |
| SC55 | 20A | Прикуриватель |
| SC56 | 30A | Органы управления отопителем и кондиционером |
| SC57 | - | - |
| SC58 | 7.5A | Насос стеклоомывателя и очиститель заднего стекла |
| SC59 | 10A | Блок управления бортовой сетью |
| SC60 | 30A | Блок управления распознаванием прицепа |
| SC61 | 30A | Блок управления распознаванием прицепа |
Блок предохранителей в моторном отсеке (-SB-)
Блок предохранителей в моторном отсеке (-SB-)

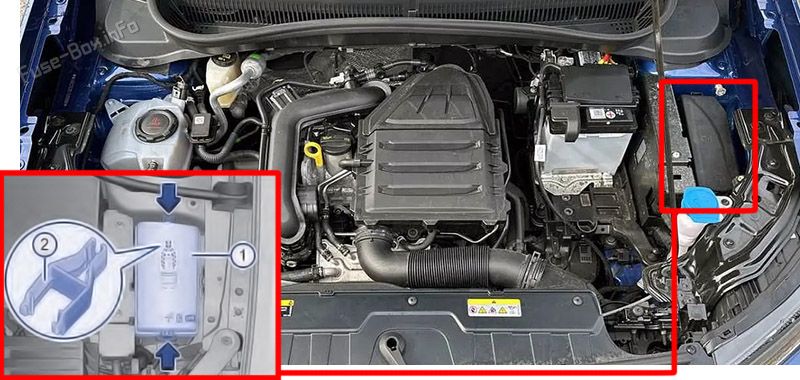

Расположение блока предохранителей

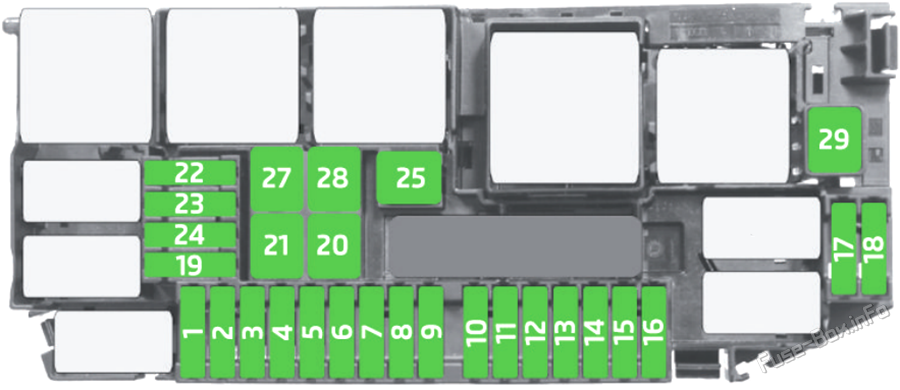

Схема блока предохранителей
| № | Ампераж | Функция/компонент |
|---|---|---|
| SB1 | 15A/30A | Блок управления двигателем (15A - бензин; 30A - дизель) |
| SB2 | 7.5A | Дизель: Реле снижения выбросов Клапан регулировки давления масла Клапан охлаждения головки блока цилиндров Насос охлаждения наддувочного воздуха Дополнительный насос отопителя |
| SB3 | 15A | Лямбда-зонд 1 после каталитического нейтрализатора (бензин) Лямбда-зонд 1 перед каталитическим нейтрализатором (бензин) Блок управления датчиком NOx (дизель) Блок управления датчиком NOx 2 (дизель) |
| SB4 | 15A | Блок управления топливными насосами |
| SB5 | 20A | Датчик уровня и температуры масла Электромагнитный клапан регулировки давления наддува (дизель) Электромагнитный клапан 1 адсорбера с активированным углем (бензин) Регулирующий клапан 1 (бензин) Регулятор фаз газораспределения выпускного распредвала 1 (бензин) Клапан регулировки давления масла (бензин) Вентилятор радиатора |
| SB6 | 7.5A/20A | Клапан управления фазами выпускного распредвала 1 (бензин) Нагревательный элемент вентиляции картера (дизель, 7.5A) 6.7.5.5 Катушка зажигания 2 с выходным каскадом (бензин) Клапан управления фазами выпускного распредвала 3 (бензин) Блок управления временем накаливания (дизель, 7.5A) |
| SB7 | 15A | Вакуумный насос тормозной системы (бензин) |
| SB8 | 10A | Топливный клапан (дизель) |
| SB9 | 7.5A | Выключатель стоп-сигналов |
| SB10 | 7.5A | Блок контроля аккумуляторной батареи |
| SB11 | - | - |
| SB12 | 10A | Электромагнитная муфта |
| SB13 | - | - |
| SB14 | 7.5A | Система ABS/ESC Главное реле (бензин) Реле питания клеммы 30 (дизель) Блок управления двигателем |
| SB15 | 30A | Мехатронный блок коробки передач с двойным сцеплением |
| SB16 | - | - |
| SB17 | 7.5A | Блок управления двигателем |
| SB18 | 30A | Стартер |
| SB19 | - | - |
| SB20 | 40A/60A | Система ABS/ESC |
| SB21 | 25A | Система ABS/ESC |
| SB22 | - | - |
| SB23 | - | - |
| SB24 | - | - |
| SB25 | 40A | Элемент предварительного подогрева двигателя |
| SB26 | 50A | Вентилятор радиатора |
| SB27 | 40A | Элемент предварительного подогрева двигателя |
| SB28 | 40A | Элемент предварительного подогрева двигателя |

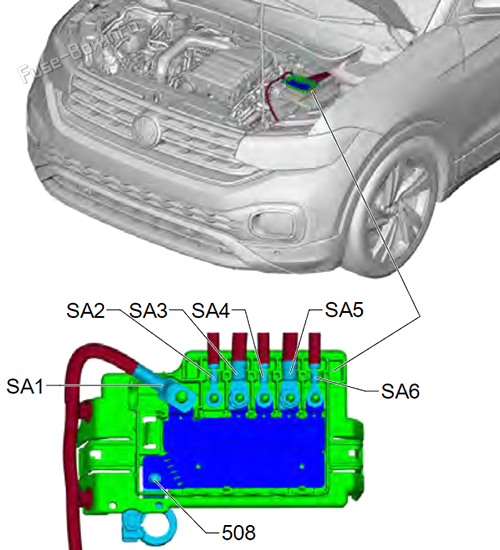

Силовые предохранители (-SA-)
| № | Ампераж | Функция/компонент |
|---|---|---|
| SA1 | 350A | Стартер Подключение к регулятору напряжения |
| SA2 | - | - |
| SA3 | 150A | Питание блока предохранителей -SB-, предохранители # 10, 12, 14, 15, 20, 21, 26 Главное реле (бензин) Реле питания клеммы 30 (дизель) Реле малой теплоотдачи Высокотемпературное реле Блок управления временем накаливания Стартер 1 Стартер 2 |
| 508 | - | Аккумуляторная батарея |
| SA4 | 80A | Питание блока предохранителей -SC-, предохранители # 6, 12, 21, 23, 25, 38, 48, 54 |
| SA5 | 125A | Питание блока предохранителей -SC-, предохранители # 8, 10, 26, 28, 33, 35, 37, 49, 52, 53, 59, 60, 61 Клемма 15, питание электронных систем Реле питания 75x |
| SA6 | 80A | Рулевое управление |
Дополнительная информация: Volkswagen T-Cross / Taigun (2019-2022)
