Предохранители и реле Volkswagen Taro (7A; 1990-1997)
Схемы относятся к указанным годам и вариантам Volkswagen Taro (7A; 1990-1997). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Пикап Volkswagen Taro выпускался с 1989 по 1997 год. В этой статье вы найдете схемы блоков предохранителей Volkswagen Taro 1990, 1991, 1992, 1993, 1994, 1995, 1996 и 1997 годов выпуска, узнаете, где они расположены в автомобиле, а также за что отвечает каждый предохранитель и реле.
Схемы предохранителей VW Taro (1990-1997)
Содержание
Расположение блока предохранителей

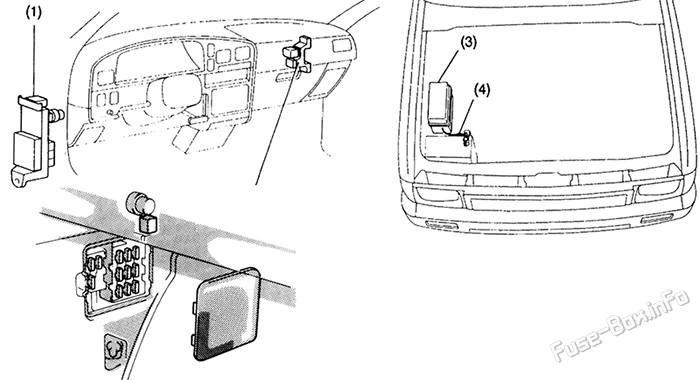

Расположение блока предохранителей
- Блок предохранителей (салон)
Блок предохранителей расположен с левой стороны автомобиля, за крышкой под панелью приборов. - Блок реле
- Блок предохранителей (моторный отсек)
- Главный плавкий предохранитель (FL MAIN)
Схемы блока предохранителей
Схемы блока предохранителей

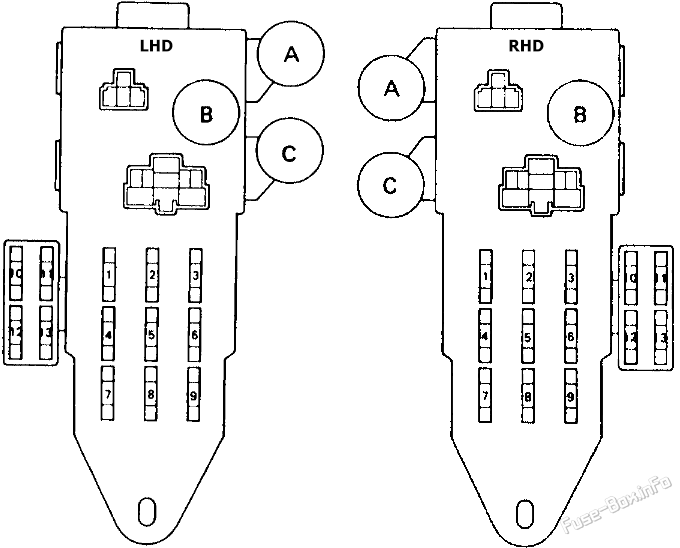

Схема блока предохранителей в салоне
| № | А | Описание |
|---|---|---|
| 1 | 10A | ENGINE: Главное реле, ЭБУ круиз-контроля |
| 2 | 7.5A | IGN: Главное реле EFI, индикатор O/D, переключатель O/D, выключатель температуры масла, селекторный выключатель |
| 3 | 10A | REAR: Фонари заднего хода, интеграционное реле, реле напоминания, дневные ходовые огни |
| 4 | 20A | WIPER: Очистители и омыватели ветрового стекла |
| 5 | 10A | GAUGE: Комбинация приборов, антенна, ЭБУ круиз-контроля, индикатор круиз-контроля, сигнализатор торможения, выключатель стояночного тормоза, датчик уровня тормозной жидкости, реле управления дверными замками, интеграционное реле, реле напоминания, реле предупреждающей лампы |
| 6 | 10A/15A | STOP: Стоп-сигналы, выключатель стоп-сигналов, ЭБУ круиз-контроля |
| 7 | 7.5A | RADIO: Радиоприемник, переключатель зеркал, система напоминания |
| 8 | 15A | CIG: Прикуриватель, интеграционное реле |
| 9 | 10A | TURN: Указатели поворота, интеграционное реле |
| 10 | 15A | REAR ANTI LOCK: Задняя антиблокировочная система |
| 11 | - | - |
| 12 | 15A | DEMIST: Обогреватель стекла |
| 13 | - | - |
| A | Задний противотуманный фонарь (U.K.) | |
| B | Реле управления задним фонарем | |
| C | Реле обогревателя стекла |

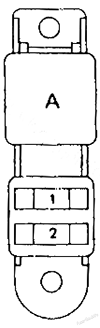

Блок реле
| № | А | Описание |
|---|---|---|
| 1 | 10A | Кондиционер |
| 2 | 30A | Отопитель |
| A | Реле отопителя |

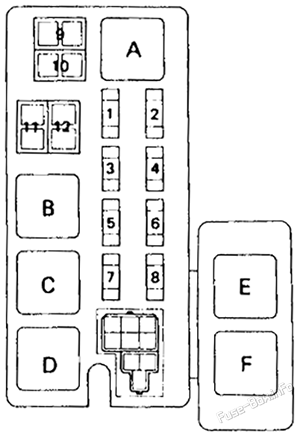

Схема блока предохранителей в моторном отсеке
| № | А | Описание |
|---|---|---|
| 1 | 7.5A | CHARGE / DRL: Система зарядки / DRL (дневные ходовые огни) |
| 2 | 15A | EFI: Главное реле EFI, ECM |
| 3 | 15A | HAZ-HORN: Аварийная сигнализация, указатели поворота, звуковой сигнал |
| 4 | 15A | DOME: Освещение салона, радиоприемник, антенна, предупреждающий выключатель ключа, интеграционное реле |
| 5 | 10A | HEAD (RH) / HEAD (RH-LO): Правая фара / правая фара ближнего света |
| 6 | 10A | HEAD (LH) / HEAD (LH-LO): Левая фара / левая фара ближнего света |
| 7 | 10A | HEAD (RH-HI) / A/C: Правая фара дальнего света / кондиционер |
| 8 | 10A | HEAD (LH-HI): Левая фара дальнего света |
| 9 | 80A | ALT (FL) / GLOW (FL): Генератор (22R-E) Свечи накаливания (двигатель серии L) |
| 10 | 60A/80A | AM1 (FL) / ALT (FL) |
| 11 | 40A/60A | AM1 (FL ): Выключатель зажигания, система запуска, "POWER", "REAR ANTI LOCK", "RADIO", "CIG", "WIPER", "TURN", "ECM-IG", "ENGINE" |
| 12 | 30A | AM2 (FL): Цепь зажигания, "IGN", "MFI" |
| A | 40A | Подогрев впускного воздуха |
| B | Релейный блок управления освещением | |
| C | Реле EFI (двигатель 22R-E) Реле подогрева топлива (двигатель серии L) |
|
| D | Сброс CMH | |
| E | Реле Dim-Dip No.2 (U.K.) | |
| F | Реле Dim-Dip No.3 (U.K.) |
