Предохранители и реле Volkswagen Taos 2020-2023
Схемы относятся к указанным годам и вариантам Volkswagen Taos 2020-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье приведены схемы блоков предохранителей Volkswagen Taos 2020, 2021, 2022 и 2023 годов выпуска, сведения о расположении блоков в автомобиле, а также назначение каждого предохранителя и реле.
Схема предохранителей VW Taos 2020-2023
Содержание
Блок предохранителей в салоне (-SC-)
Блок предохранителей в салоне (-SC-)

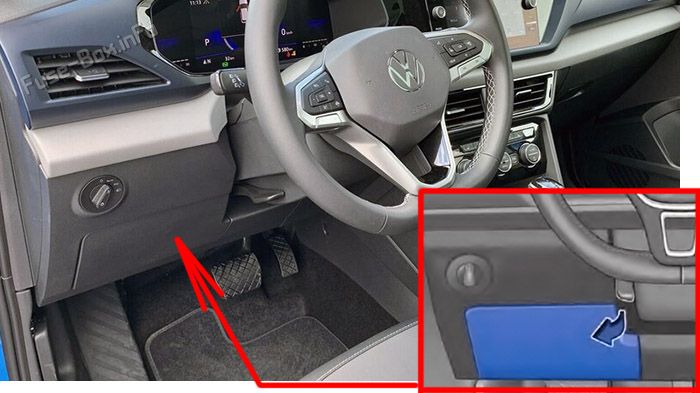

Расположение блока предохранителей
Предохранители расположены за боковой крышкой со стороны водителя. Снимите крышку, потянув ее в направлении стрелки.

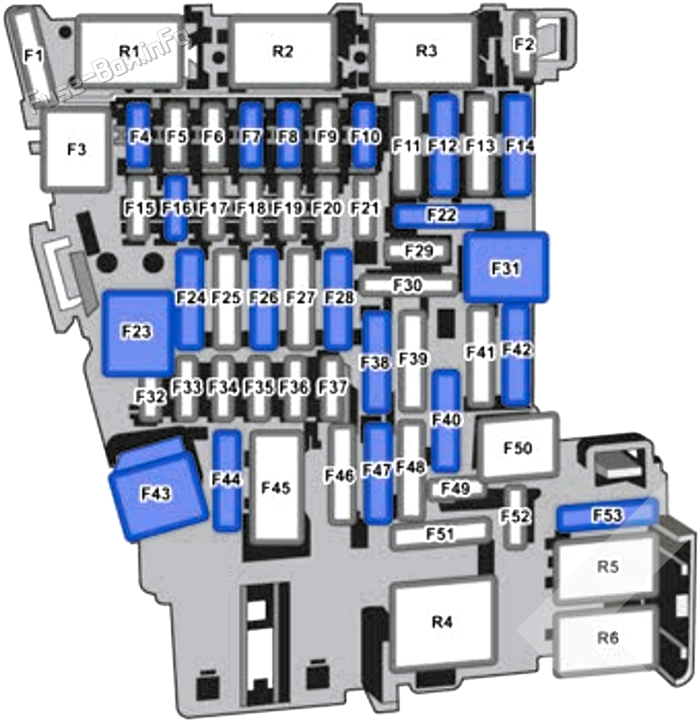

Схема блока предохранителей
| № | Ампы | Функция/компонент |
|---|---|---|
| SC1 | - | - |
| SC2 | 10A | Модуль управления электроникой рулевой колонки |
| SC3 | - | - |
| SC4 | - | - |
| SC5 | 7.5A | Бюллетень данных с помощью доска диагностического интерфейса Релей системы дистанционного запуска |
| SC6 | 7.5A | Селекторный рычаг |
| SC7 | 10A | Контроль обогревателей и устройств контроля A/C Отражатель заднего окна А/С С |
| SC8 | 7.5A | Диагностическое подключение 5.7 Электромеханическая система стояночного тормоза Датчик влажности, дождя и светодиод Переключатель светофоров Кнопка стояночного тормоза Осветительный фонарь 1 Осветительный фонарь 2 Сенсор системы предупреждения об угоне Осветительный фонарь 3 Осветительный огонь для боковой двери Осветительный огонь боковой двери водителя |
| SC9 | 7.5A | Модуль управления электроникой рулевой колонки |
| SC10 | 7.5A | Глава управления информацией спереди |
| SC11 | 40A | Модуль управления электрической системой транспортного средства |
| SC12 | 20A | Модуль управления информационными электронными системами 1 Модуль управления навигационной системой |
| SC13 | - | - |
| SC14 | 40A | Модуль управления воздухоуборочными устройствами |
| SC15 | - | - |
| SC16 | 7.5A/10A | Сопоставимость с мобильным телефоном USB Зарядка 1 (от 2023) USB Подключение 1 |
| SC17 | 7.5A | Тематический блок инструментов Модуль управления модуля экстренного вызова и подразделение связи |
| SC18 | 7.5A | Рука задней крыльев Камера заднего вида |
| SC19 | 7.5A | Доступ/связь системы |
| SC20 | 15A | Вакуумный насос |
| SC21 | 15A | Модуль управления приводом всех колес |
| SC22 | - | - |
| SC23 | 20A | Модуль управления крышей |
| SC24 | 40A | Модуль управления электрической системой транспортного средства |
| SC25 | 30A | Модуль управления дверью водителя Двигатель, регулирующий работу задних окон |
| SC26 | 30A | Модуль управления электрической системой транспортного средства |
| SC27 | 30A | Модуль управления электрической системой транспортного средства |
| SC28 | - | - |
| SC29 | 5A | Датчик давления в системе холодильного агента |
| SC30 | 10A | Релей системы дистанционного запуска |
| SC31 | - | - |
| SC32 | 7.5A | Модуль управления слепым ботом Модуль управления слепым пятном 2 Модуль контроля за парковкой Система помощи водителю Модуль управления для адаптивного контроля круизных потоков |
| SC33 | 7.5A | Модуль управления подушки безопасности Указатель светового сигнала для пассажиров |
| SC34 | 7.5A | Переключатель светофоров Зеркало заднего вида Сокетные релей Кнопка стояночного тормоза |
| SC35 | 7.5A | Диагностическое подключение |
| SC36 | - | - |
| SC37 | - | - |
| SC38 | - | - |
| SC39 | 30A | Модуль управления передней пассажирской дверью Регулятор правого заднего окна |
| SC40 | 20A | 12В Сокет 12В Сокет 2 Сокетные релей |
| SC41 | - | - |
| SC42 | 40A | Модуль управления электрической системой транспортного средства |
| SC43 | 30A | Модуль управления звуковой системой Digitas |
| SC44 | - | - |
| SC45 | 15A | Голова регулятора регулировки переднего сиденья 4.7.5 Выключатель, обеспечивающий регулирование положения люмового шарнира водителя Подушку подушки 1 слева от переднего сиденья Слева от задней панели сиденья |
| SC46 | 7.5A | 2020-2022: USB Зарядное разъем 1 |
| SC47 | 15A | Мотор с заднего окна |
| SC48 | - | - |
| SC49 | 7.5A | & Расположение 1 & Расположение 2 Релей системы дистанционного запуска |
| SC50 | - | - |
| SC51 | - | - |
| SC52 | - | - |
| SC53 | 30A | Отражатель заднего окна |
| R1 | Вакуумный насос | |
| R2 | А/С С | |
| R3 | - | |
| R4 | Терминал 15 Релей питания | |
| R5 | Отражатель заднего окна | |
| R6 | Сокетные релей |

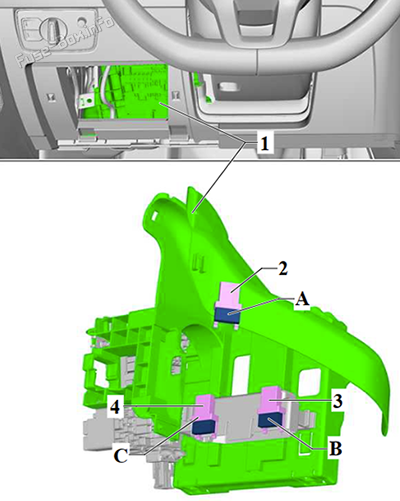

Отдельные предохранители
| № | Ампы | Функция/компонент |
|---|---|---|
| A | 15A | 5.7.5 Разрывный механизм системы регулировки переднего пассажирского сиденья Задний фанкер сиденья 1 Подушку подушки сиденья 1 справа |
| B | - | - |
| C | 7.5A | 3.7.5 Сиденья Пояс Латч для выпуска соленоидной взрыватель: Модуль управления системой обнаружения пассажиров |

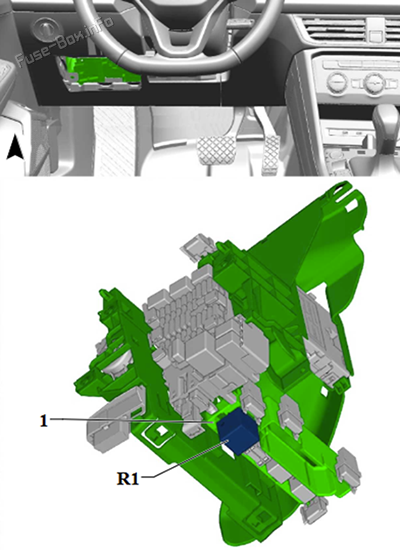

Реле системы дистанционного запуска
Блок предохранителей в моторном отсеке (-SB-)
Блок предохранителей в моторном отсеке (-SB-)

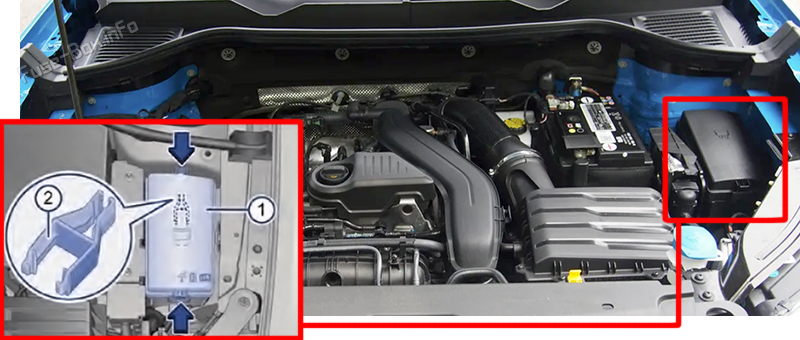

Расположение блока предохранителей
Чтобы открыть крышку блока предохранителей, сдвиньте фиксаторы в направлении стрелок и снимите крышку.

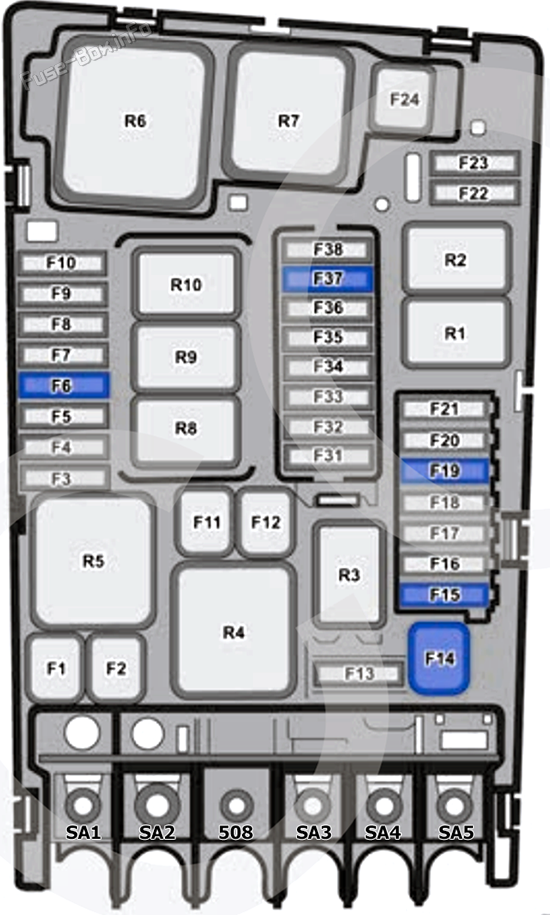

Схема блока предохранителей
| № | Ампы | Функция/компонент |
|---|---|---|
| SA1 | 125A | Поставка взрывателей на панели взрывателей C (группа по установке): No 4, 12, 14, 32, 35, 39, 40, 42, 49, 52, 53 |
| SA2 | 400A | Генератор с регулятором напряжения |
| SA3 | 80A | Модуль управления силовым управлением |
| SA4 | 80A | Поставка взрывателей на панели взрывателей C (инструменты): No 2, 15, 19, 21, 23, 27, 30, 43, 45, 51 |
| SA5 | 50A | вентилятор радиатора |
| SB1 | 25A | ABS Модуль управления |
| SB2 | 40A/60A | ABS Модуль управления |
| SB3 | 15A | Модуль управления двигателем/мотором |
| SB4 | 10A | Датчик концентрации этанола Реле для нагнетательного насоса вторичного назначения вентилятор радиатора вентилятор радиатора Модуль управления вентилятор радиатора Теплодатчик уровня нефти Клапан регулировки камшафта 1 Регулирующий клапан всасываемого кадра1 Входной клапан управления маневром EVAP Регулятор фильтра 1 Регулирование давления в масле Низкий уровень теплового излучения Вакуумный насос |
| SB5 | - | - |
| SB6 | 7.5A | Выключатель тормозного фонаря |
| SB7 | 10A | 1,50 л бензинового двигателя: Вторичный впрыск воздуха Насос охлаждения воздушного заряда Модуль обнаружения утечки из топливных баков Переключение клапана |
| SB8 | 10A | Кислородный датчик 1 После каталитического преобразователя Теплоприемник для кислородного датчика 1 после каталитического преобразователя Кислородный датчик после каталитического нейтрализатора Кислородный датчик 1 перед каталитическим преобразователем Кислородный датчик Нагреваемый кислородный датчик |
| SB9 | 20A | Коврик зажигания 1~4 с фазой подачи энергии |
| SB10 | 15A | Модуль управления топливным насосом |
| SB11 | 40A | Двигатель нагнетательного насоса вторичного назначения Реле для нагнетательного насоса вторичного назначения |
| SB12 | - | - |
| SB13 | 30A | Вспомогательный гидравлический насос 1 |
| SB14 | 40A | Элемент дополнительного обогревательного оборудования Реле и взрыватель |
| SB15 | 15A | Рога |
| SB16 | - | - |
| SB17 | 7.5A | ABS Модуль управления Модуль управления двигателем/мотором Модуль управления мотронным двигателем |
| SB18 | 7.5A | Модуль контроля за аккумуляторами Бюллетень данных с помощью доска диагностического интерфейса |
| SB19 | 30A | Моторный реле с мотором Моторный реле с мотором 2 |
| SB20 | - | - |
| SB21 | 15A/30A | Мехатроническая передача с двойным разломом Модуль управления трансмиссией |
| SB22 | 7.5A | Модуль управления двигателем/мотором |
| SB23 | 30A | Запуск |
| SB24 | 30A | Элемент дополнительного обогревательного оборудования |
| SB25 | - | - |
| SB26 | - | - |
| SB27 | - | - |
| SB28 | - | - |
| SB29 | - | - |
| SB30 | - | - |
| SB31 | - | - |
| SB32 | 30A/40A | Элемент дополнительного обогревательного оборудования |
| SB33 | - | - |
| SB34 | - | - |
| SB35 | - | - |
| SB36 | 15A | Фара с левой стороны |
| SB37 | - | - |
| SB38 | 15A | Передняя фара справа |
| R1 | & Расположение 1 | |
| R2 | & Расположение 2 | |
| R3 | Рога | |
| R4 | Реле для нагнетательного насоса вторичного назначения | |
| R5 | Модуль управления мотронным двигателем | |
| R8 | - | |
| R9 | Моторный реле с мотором | |
| R10 | Моторный реле с мотором 2 |

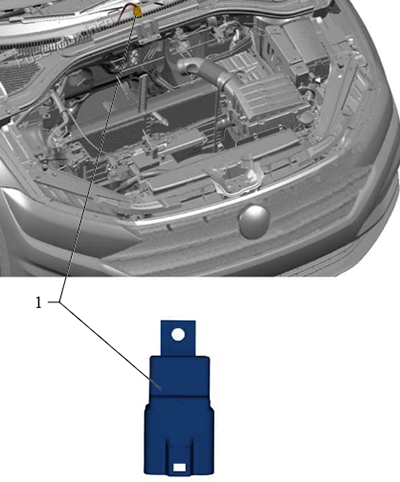

Реле дополнительного отопителя
