Предохранители и реле Volkswagen Sharan (7M; 1995-2000)
Схемы относятся к указанным годам и вариантам Volkswagen Sharan (7M; 1995-2000). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.

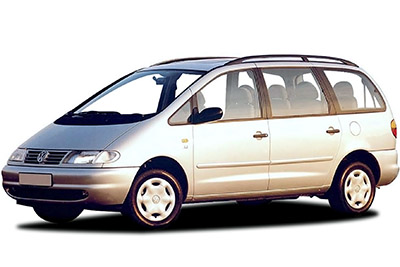

В этой статье рассмотрено первое поколение Volkswagen Sharan (7M), выпускавшееся с 1995 по 2000 год. Здесь вы найдете схемы блоков предохранителей Volkswagen Sharan 1995, 1996, 1997, 1998, 1999 и 2000 годов выпуска, информацию о расположении предохранителей и реле, а также описание назначения каждого элемента.
Схемы предохранителей Volkswagen Sharan (7M)
Содержание
Расположение блока предохранителей

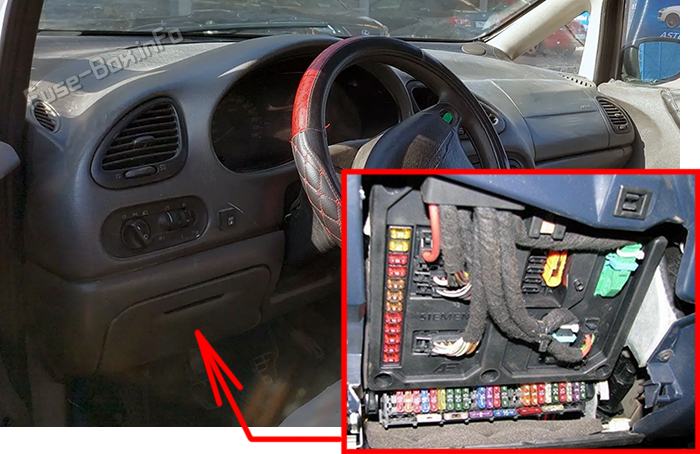

Расположение блока предохранителей
Блок предохранителей расположен в панели приборов.
Схемы блока предохранителей
Схемы блока предохранителей

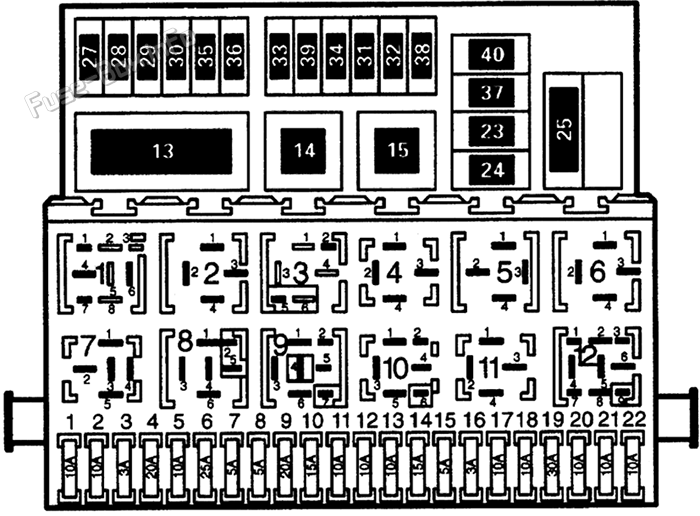

1995, 1996, 1997
Предохранители и разъемы
| № | Амп | Функция |
|---|---|---|
| 1 | 10A | Левая фара ближнего света Левый корректор фар |
| 2 | 10A | Правая фара ближнего света Правый корректор фар |
| 3 | 3A | Свет номерного знака |
| 4 | 20A | Стеклоочиститель заднего окна Дневные ходовые огни Задний вентилятор |
| 5 | 10A | Система промывки/промывки ветрового стекла Подогреваемые моющие реактивы |
| 6 | 25A | Вентилятор свежего воздуха Climatronic |
| 7 | 5A | Боковые и задние огни, правые Легкий двигательный отсек |
| 8 | 5A | Боковые и задние огни, левые |
| 9 | 20A | Обогрев заднего стекла Реле обогрева ветрового стекла |
| 10 | 15A | Задний противотуманный огонь |
| 11 | 10A | Левая фара дальнего света |
| 12 | 10A | Правая фара дальнего света |
| 13 | 10A | Звуковой сигнал |
| 14 | 15A | Преобразующие огни CCS (не для автоматической коробки передач) Подогреваемая реле ветрового стекла Централизованное блокирующее устройство Электрический блок/резервирование окон Задние электрические вентиляционные окна Регулируемые и подогреваемые внешние зеркала Отопление сидений Климатронический блок управления D3W Регуляторы для обогрева воды Запорный клапан наливных колес (синкро) Автоматическая коробка передач Освещение рычага |
| 15 | 10A/5A | Регулятор двигателя Иммобилизатор Освещение рычага Элемент нагревателя картерных двигателей Рециркуляция отработавших газов Система активированного фильтра древесного угля |
| 16 | 3A | Цифровые часы Передний внутренний огонь Световая бардачка Подогреваемое заднее окно Группа мониторинга булыжников |
| 17 | 10A | Указатели поворота |
| 18 | 10A | Топливный насос Лямбда-зонд |
| 19 | 30A | вентилятор радиатора вентилятор радиатора контроль |
| 20 | 10A | Тормозные огни |
| 21 | 10A | Комбинация приборов Цифровые часы Радио, CD-чейнджер, усилитель Освещение салона Передний/задний люк |
| 22 | 10A | Самодиагностика Климатронический блок управления |
| 23 | 7.5A | Предохранитель 3-й скорости вентилятора радиатора и магнитной муфты Предохранитель блока управления вентилятора радиатора Выключатель насоса охлаждающей жидкости |
| 24 | 30A | Моторный предохранитель |
| 25 | 60A | Зажигание свечей (двигатель) |
| 26 | 5A | Не используется |
| 27 | 50A | Подогреваемый ветровый предохранитель |
| 28 | 30A | ABS предохранитель блока управления 1 (гидравлический насос) |
| 29 | 30A | Предохранитель блока управления ABS 2 (впускные клапаны) |
| 30 | 10A | Централизованный запирающий предохранитель (дополнительно: дверные предупреждающие огни) |
| 31 | 10A | Включатель рогового взрывателя системы централизованной блокировки/предупредительной сигнализации против угона |
| 32 | 10A | Замкнутый/предупредительный предупредительный сигнал системы предупреждения об опасности |
| 33 | 30A/25A | Зажигание тепловых установок (D3W водонагреватель;B4W/D4W водонагреватель) |
| 34 | 25A | Задний климатический блок (вентилятор) |
| 35 | 20A | Прикуриватель Розетка 12 В Питание прицепа (клемма 30) |
| 36 | 10A | Включатель телефонной связи |
| 37 | 30A | Один предохранитель электрического окна Термопредохранитель электрического окна (В дополнение к этому: система удобства для окон) |
| 38 | 20A | Не используется |
| 39 | 25A | Передний климатический блок (вентилятор свежего воздуха) |
| 40 | 5A | вентилятор радиатора 1 ст и 2й сбой |
| Реле | ||
| 1 | Не используется | |
| 2 | Протирка заднего окна и стиральная реле (72) | |
| 3 | Текущий реле питания (30) ADY, AKT ) Текущий реле питания (109) (1Z,AHU, AFN) |
|
| 4 | X контактный реле (18) | |
| 5 | Не используется | |
| 6 | Реле с предупреждающим о опасности (21) Опредедающие о опасности световые реле для буксировки прицепа (22) |
|
| 7 | Реле системы стиральной системы подсветки (95) | |
| 8 | Автоматическое времяпрерывное стирание и стирка реле (19) Автоматическое периодические стиральные и моющие реле, программа (99) |
|
| 9 | Световые огни включены в предупредительный сигнальный сигнал (36) | |
| 10 | Перемычка заднего противотуманного фонаря Реле противотуманных фар (53) |
|
| 11 | Мостик для рога Двойной тон реле (53) |
|
| 12 | Реле топливного насоса (167) (AAA, ADY, AKT ) Реле с продувочной заслонкой (103) (1Z,AHU, AFN) |
|
| 13 | Реле для дуновения и луча дальнего света (128) | |
| 14 | Нагреваемый реле заднего окна (169) Мост для подогреваемого заднего окна |
|
| 15 | Реле для сброса давления на моторные системы (53), (204) |

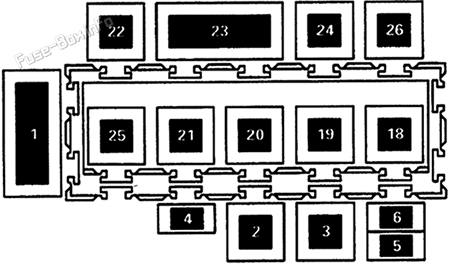

Дополнительные реле и перекрестки за панелью тире, левая
| № | Функция |
|---|---|
| 1 | Перекресток самодиагностики |
| 2 | Терминал 15a |
| 3 | Терминал 58b |
| 4 | Сигнал скорости (8-штейн) |
| 5 | Терминал 54, перекресток (8-штейн) |
| 6 | Перекресток для переключения контактов (8-штинок) |
| 18 | Ретранслятор радио/телефонной связи (8-пиран) |
| 19 | Реле включения дневных огней дальнего света (200) |
| 20 | Устройство управления блокировкой свободных колес (149) |
| 21 | Реле заднего выпускного отверстия (149) |
| 22 | Подогреваемая реле ветрового стекла (170) |
| 23 | Не используется |
| 24 | Электрическая реле окон (без удобного закрытия) (53) |
| 25 | Реле выключения заднего теплового воздуходувки (94) |
| 26 | Реле системы предупреждения о ремне безопасности |

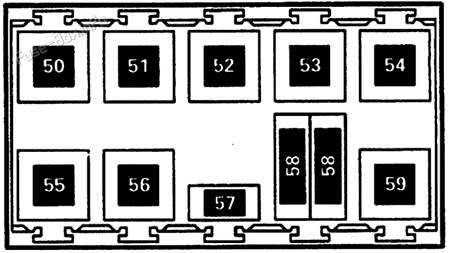

Дополнительная реле и предохранитель, оставленные в моторном отсеке
| № | Амп | Функция |
|---|---|---|
| 50 | Реле для снятия сцепки кондиционеров воздуха (114) Блокировка диода (153) |
|
| 51 | Реле выключения кондиционера воздуха (147) (AAA, ADY, AKT) Реле с магнитным сцепным устройством для кондиционирования воздуха (94) (1Z,AHU, AFN) |
|
| 52 | Не используется | |
| 53 | Магнитный сцепной реле (168) | |
| 54 | Охлаждающая пробежка, блокирующая диод (153) (AAA) Элеппель большой мощности обогревательного прибора (103) (1Z,AHU, AFN) |
|
| 55 | Ингибитор стартера и реле заднего хода (158) | |
| 56 | Реле для подачи вторичного воздуха (53) | |
| 57 | Вторичный взрыватель насоса (второй воздухозаборник) AAA) 2 (охлаждающая) (1Z,AHU, AFN) |
|
| 58 | 30A 25A | вентилятор радиатора взрыватель (AAA ) Предохранитель для обогревательных элементов 1 (охлаждающая) (1Z,AHU, AFN) |
| 59 | 25A 50A | Контейнеры для контроля за охлаждением (131) (AAA ) Реле малой мощности обогревательного прибора (103) (1Z,AHU, AFN) |

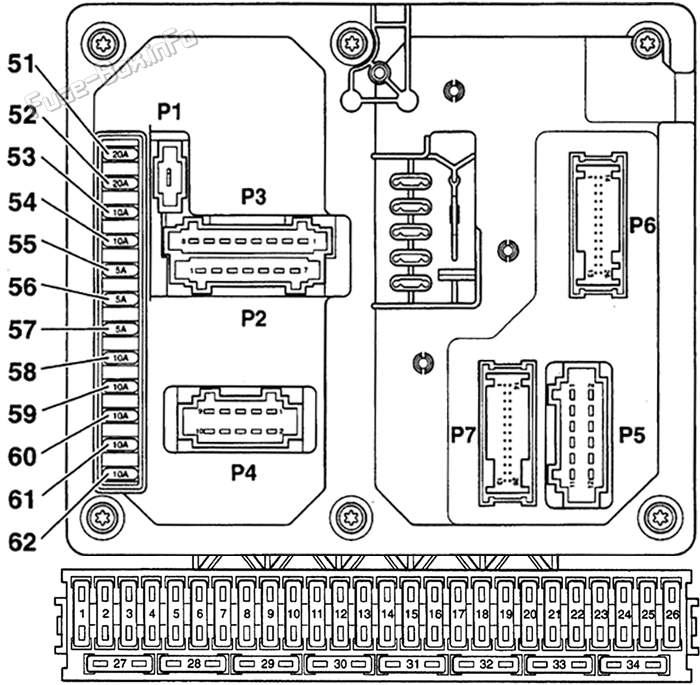

1997, 1998, 1999, 2000
Предохранители и разъемы
| № | Амп | Функция/компонент |
|---|---|---|
| 1 | 20A | Отапливаемые сиденья |
| 2 | 10A | Электрические окна Регулируемое и подогреваемое внешнее зеркало Окна заднего отпирающегося крыла Система предупреждения о ремне безопасности (только японские транспортные средства) Контрольно-измерительная устройство каталитического нейтрализатора (только для японских транспортных средств) |
| 3 | 5A | Система контроля круизных потоков (CCS) Крыша Освещение бардачка, цифровые часы Многофункциональный блок Навигационная система Климатроническая Переключатель температуры окружающей среды (вспомогательный водонагреватель) D3W/D4W для кодов двигателей:AFN, AHU) |
| 4 | 10A | Иммобилизатор 3.1.1 Устройство управления двигателем (коды двигателей:AAA, AJH, ADY) Теплоэлемент (дыхатель картерных двигателей) (коды двигателей:AAA, AFN, AHU) |
| 5 | 15A | Автоматическая коробка передач Преобразующие огни Синкро |
| 6 | 10A | Двойной тон |
| 7 | 20A | Зажигалка для сигарет |
| 8 | 30A | Ветровые стеклоочистители |
| 9 | 30A | 6.7.6 Гидравлический насос антиблокировочной тормозной системы (ABS) |
| 10 | 30A | Клапаны антиблокировочной тормозной системы (ABS) |
| 11 | 20A | Система стирки фар |
| 12 | 15A | Многофункциональный блок (задний стеклоочиститель, центральная блокировка) Крыша Цифровые часы |
| 13 | 3A | 3.1.1 Устройство управления двигателем (коды двигателей:AAA, AJH) |
| 14 | 20A | Топливный насос (коды двигателей:AAA, AJH, ADY) |
| 14 | 10A | Подача напряжения (коды двигателей:ADY, AFN, AHU) |
| 14 | 10A | Реле элементов обогревательного оборудования (код двигателя:AHU) |
| 15 | 30A | вентилятор радиатора (коды двигателей:AAA, AFN) |
| 16 | 30A | вентилятор радиатора термо-выключатель (вентилятор радиатора 2-скорость / 3-скорость) |
| 17 | 10A 30A | Автоматическая коробка передач Элемент обогревательного оборудования для охлаждения, низкая мощность обогревательного прибора (код двигателя:AHU) |
| 18 | 10A | вентилятор радиатора термо-выключатель (вентилятор радиатора:: 2-скорость с вентилятор радиатора обкатка / 3-скорость с вентилятор радиатора обкатка) |
| 19 | 5A | Центральный замок Телефонная система Climatronic Комбинация приборов Аудиосистема Самодиагностика |
| 20 | 10A | Тормозные огни |
| 21 | 30A | Задний вентилятор свежего воздуха (Climatronic) |
| 22 | 25A | Передний вентилятор (Climatronic) |
| 23 | 10A | Радиосистема CD Изменение Навигационная система |
| 24 | 25A | Вспомогательный водонагреватель D3W |
| 25 | 3A | Многофункциональный блок Система телефонной связи |
| 26 | 30A | " Стартер " (автоматическая коробка передач) Ингибитор стартера и реле заднего хода |
| 27 | 25A | Послерабочий ход вентилятора радиатора Магнитная муфта кондиционера |
| 28 | 10A | Антиблокировочная тормозная система (ABS) Термовыключатель вентилятора радиатора Послерабочий ход вентилятора радиатора Стеклоочиститель ветрового стекла и стеклоочиститель заднего окна |
| 29 | 5A | Многофункциональный блок Подогреваемые ветровые моющие реактивы Реле для сброса давления с помощью моторного реле Нагреваемое ветровое стекло и заднее окно (выключено и выключено) Вспомогательный водонагреватель B4W/D4W Задний воздуходувка Климатронный (2-й выключатель теплообменника) |
| 30 | 3A | Свет номерного знака |
| 31 | 15A | Противотуманные фары |
| 32 | 3A | Текущий реле питания (код двигателя:ADY) Свечи зажигания двигателя (коды двигателей:AFN, AHU) Реле топливного насоса (коды двигателей:AAA, AJH, ADY) |
| 33 | 25A | 2-я батарея 12В розетки Буксировка прицепа (постоянная положительная) |
| 34 | 25A | Передний воздуходувка свежего воздуха (за исключением климатронного с подводным водонагревающим устройством) B4W/D4W:: со вторым теплообменником; с ручным кондиционером) Задний воздуходувка для тепловых воздуходувок (2-й теплообменник) |
| 51 | 20A | Подогреваемое заднее окно |
| 52 | 20A | Указатели поворота |
| 53 | 10A | Выключение потребителя (внутреннее освещение) |
| 54 | 10A | (Анти-красная сигнализация) |
| 55 | 5A | Подача напряжения |
| 56 | 5A | Боковые и задние огни, правые |
| 57 | 5A | Боковые и задние огни, левые |
| 58 | 10A | Контроль за дальностью видимости фар |
| 59 | 10A | Левая фара ближнего света |
| 60 | 10A | Правая фара ближнего света |
| 61 | 10A | Левая фара дальнего света |
| 62 | 10A | Правая фара дальнего света |

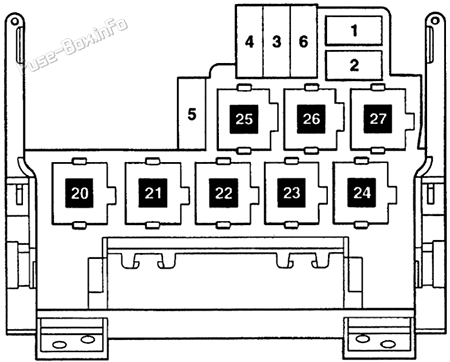

Предохранители на нижней панели реле, расположенной за многофункциональным блоком
| № | Амп | Функция |
|---|---|---|
| 1 | 40A | вентилятор радиатора |
| 2 | 40A | вентилятор радиатора |
| 3 | 80A | Свечи зажигания двигателя (коды двигателей:AFN, AHU) |
| 3 | 50A | Вторичный воздушный насос (код двигателя:AJH) |
| 4 | 50A | Подогреваемое ветровое стекло Элементы обогревательного прибора для охлаждения, высокопроизводительный обогревательный прибор (код двигателя:AHU) |
| 5 | 30A | Электрические окна |
| 6 | 30A | Вторичный воздушный насос (код двигателя:AAA) |

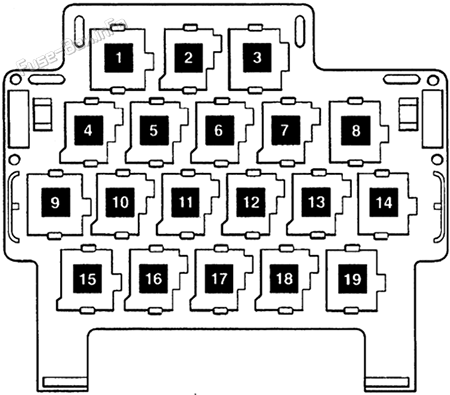

Расположение реле на верхней панели реле за многофункциональным блоком
| № | Функция |
|---|---|
| 1 | Устройство управления с откидным зеркалом |
| 2 | Устройство управления с откидным зеркалом |
| 3 | Ретранслятор радио/телефонной связи (код двигателя):AJH, ADY, AFN, AHU; Код двигателя:AAA, не японские транспортные средства) |
| 3 | Контрольный блок каталитической системы (код двигателя:AAA, только японские транспортные средства) |
| 4 | Реле системы предупреждения о ремне безопасности (код двигателя:AAA, только японские транспортные средства) |
| 4 | Реле сдува (система кондиционирования воздуха) |
| 4 | Реле тепловыводного воздуха (выключатель воздуходувки для тепловых установок (второй теплообменник) на транспортных средствах с нагреваемым ветровым стеклом) |
| 5 | вентилятор радиатора (код двигателя:AAA) |
| 5 | вентилятор радиатора (код двигателя:AJH) |
| 5 | вентилятор радиатора- скачок (код двигателя:AFN) |
| 6 | Ингибитор стартера и реле заднего хода |
| 7 | Дополнительный обогревательный реле (вспомогательный водонагреватель) B4W/D4W) |
| 8 | Реле системы стиральной системы подсветки |
| 9 | Дневной светофор |
| 10 | Двойной тон |
| 11 | Реле отключения системы кондиционирования воздуха (коды двигателей:AAA; AJH, ADY) |
| 11 | Реле с магнитным сцепным устройством для кондиционирования воздуха (коды двигателей:AFN, AHU) |
| 12 | Магнитный сцепной реле |
| 13 | Заблокировать диод |
| 14 | Реле иммобилизатора |
| 15 | Реле для подачи свежего воздуха и рециркулирования воздуха (вспомогательный водонагреватель) B4W/D4W) |
| 16 | Реле с заднего открытия окна крыла |
| 17 | Свежий отсек воздуходувки (вспомогательный водонагреватель) B4W/D4W в сочетании с ручной системой кондиционирования воздуха) |
| 18 | Реле отсечения циркуляции охлаждающей жидкости, 2-й теплообменник |
| 18 | Ретранслятор радио/телефонной связи (код двигателя:AAA, только японские транспортные средства) |
| 19 | Продолжение циркуляции охлаждающей жидкости, блокирующей диод (код двигателя:AAA) |
| 19 | Терминал 30-я источник питания (коды двигателей:AFN, AHU) |
