Предохранители и реле Volkswagen Sharan 2011-2022
Схемы относятся к указанным годам и вариантам Volkswagen Sharan 2011-2022. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье рассматривается второе поколение Фольксваген Шаран (7N), выпускавшееся с 2010 по 2022 год. Здесь вы найдете схемы блоков предохранителей Фольксваген Шаран 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022 годов, сведения о расположении блоков предохранителей в автомобиле и назначении каждого предохранителя.
Схема предохранителей Фольксваген Шаран (7N)
Содержание

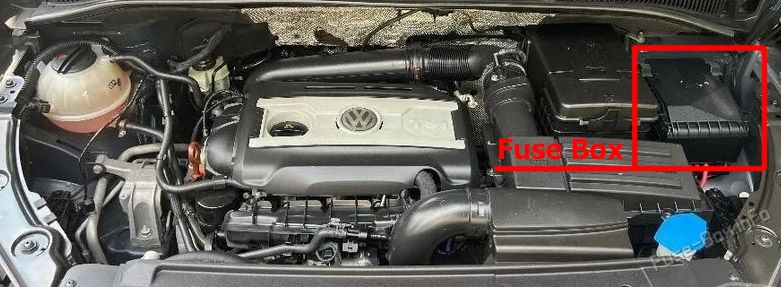

Расположение блоков предохранителей

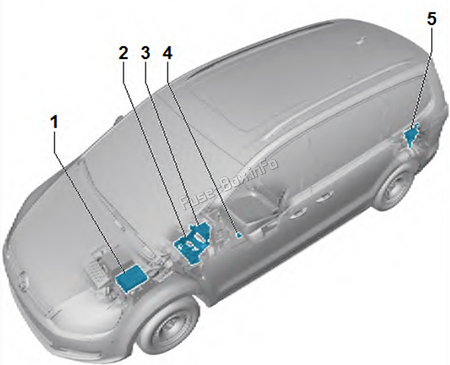

Расположение блоков предохранителей
1. Плавкие вставки A (-SA-) и блок предохранителей B (-SB-)
2. Блок предохранителей C (-SC-)
3. Релейный блок SR1
4. Блок предохранителей K (-SK-) (только для специальных автомобилей)
5. Блок предохранителей D (-SD-)
Схемы блоков предохранителей
Схемы блоков предохранителей
2010-2014

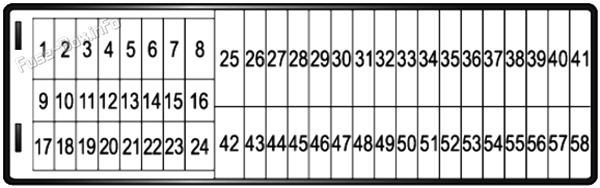

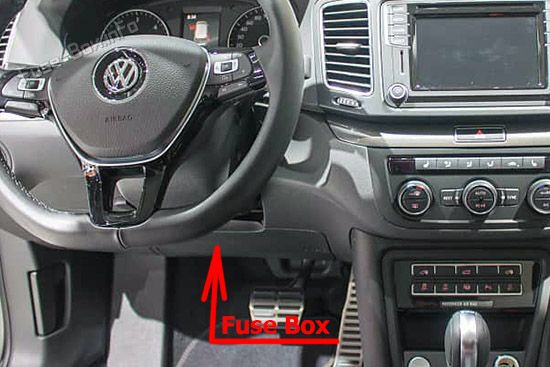

Блок предохранителей в панели приборов (-SC-)
| № | Ампер | Функция/компонент |
|---|---|---|
| 1 | - | не используется |
| 2 | - | не используется |
| 3 | - | не используется |
| 4 | 10A | Преобразователь DC/AC с розеткой 12V-230V Стабилизатор напряжения Стартер 1 Стартер 2 |
| 5 | 10A | Электронный блок управления амортизаторами |
| 6 | - | не используется |
| 7 | - | не используется |
| 8 | - | не используется |
| 9 | 7.5A | Контрольная лампа отключения подушки безопасности переднего пассажира Блок управления подушками безопасности |
| 10 | 5A | Таксометр Зеркало-таксометр Блок дистанционного управления такси |
| 11 | 10A | Блок управления полным приводом |
| 12 | 10A | Левая газоразрядная лампа (ксенон) |
| 13 | 5A | 5.7 Кнопка электромеханического стояночного тормоза Датчик уровня и температуры масла Переключатель освещения Блок управления перед центральной консолью Датчик высокого давления Блок управления парковочной системой Внутреннее зеркало Передняя камера систем помощи водителю |
| 14 | 7.5A | Переключатель освещения Блок управления распознаванием прицепа Блок управления электромеханическим стояночным тормозом Система ABS/ESP Выключатель стоп-сигналов 6.7.8 Блок управления усилителем рулевого управления Блок управления двигателем Диагностический интерфейс шин данных Блок управления комбинацией приборов |
| 15 | 10A | Реле вспомогательного отопителя Диагностический разъем Левая передняя фара (не ксенон) Правая передняя фара (не ксенон) Блок управления адаптивным освещением и корректором фар Регулятор освещения переключателей и приборов Датчик массового расхода воздуха |
| 16 | 10A | Правая газоразрядная лампа (ксенон) |
| 17 | 5A | Блок управления мобильным телефоном Блок управления модулем экстренного вызова и связи |
| 18 | 7.5A | Блок дистанционного управления такси Блок управления передачей данных |
| 19 | - | не используется |
| 20 | 5A | Система ABS/ESP |
| 21 | 5A | 2-й запорный клапан теплообменника |
| 22 | 7.5A | Датчик дождя и света Диагностический разъем Блок управления камерой заднего вида Переключатель освещения |
| 23 | 7.5A | Селектор АКП 5.7 Кнопка электромеханического стояночного тормоза Блок управления климатической системой Блок управления кондиционером Панель управления и индикации заднего климат-контроля Регулятор заднего вентилятора Приемник дистанционного управления вспомогательным отопителем |
| 24 | 7.5A | Блок управления доступом и запуском двигателя |
| 25 | 7.5A | Мехатронный блок коробки передач с двойным сцеплением Селектор АКП |
| 26 | 5A | Датчик качества воздуха |
| 27 | - | не используется |
| 28 | 10A | Электродвигатель стеклоочистителя заднего стекла |
| 29 | 30A | Розетка 12V Розетка 12V 3 Блокирующий диод |
| 30 | 30A | Прикуриватель Розетка 12V 2 Блок управления бортовой сети # Клемма 75, обратная связь диагностики |
| 31 | - | не используется |
| 32 | - | не используется |
| 33 | - | не используется |
| 34 | - | не используется |
| 35 | - | не используется |
| 36 | 30A | Блок управления электромеханическим стояночным тормозом |
| 37 | 10A/25A | Приемопередатчик радиосвязи Блок управления сдвижным люком |
| 38 | 10A/30A | Таксометр Зеркало-таксометр Кнопка переднего плафона освещения Выключатель такси Кнопка режима такси Блок управления солнцезащитной шторкой крыши |
| 39 | 7.5A | Блок управления электроникой рулевой колонки |
| 40 | 5A | Блок управления мультимедийной системой |
| 41 | 5A | Комбинация приборов |
| 42 | 15A | Электронный блок управления амортизаторами |
| 43 | 30A | 4.7.5 Выключатель регулировки поясничной опоры сиденья водителя 4.7.5 Выключатель регулировки поясничной опоры переднего пассажирского сиденья |
| 44 | 25A | Реле вентилятора свежего воздуха Обогрев заднего стекла |
| 45 | 30A | Блок управления передней пассажирской дверью Задний правый блок управления сдвижной дверью |
| 46 | 30A | Блок управления дверью водителя Задний левый блок управления сдвижной дверью |
| 47 | 10A | Таксометр Зеркало-таксометр Кнопка переднего плафона освещения Выключатель такси Кнопка режима такси |
| 48 | 15A | Звуковой сигнал штатной противоугонной системы Датчик внутреннего контроля салона Блок управления бортовой сети # Клемма 30, противоугонная сигнализация |
| 49 | 30A | Блок управления электромеханическим стояночным тормозом |
| 50 | 30A | Блок управления бортовой сети (T52b/1) # Клемма 30, центральный замок |
| 51 | 30A | Блок управления подогревом передних сидений |
| 52 | 20A/30A | Реле омывателя фар Насос омывателя фар Задний вентилятор свежего воздуха |
| 53 | 30A | Преобразователь DC/AC с розеткой 12V-230V |
| 54 | 10A | Блок управления электронной блокировкой рулевой колонки |
| 55 | 25A | Реле питания прицепа Блок управления полным приводом |
| 56 | 30A | Блок управления распознаванием прицепа |
| 57 | 10A | Приемопередатчик радиосвязи |
| 58 | 25A | Блок управления специальным оборудованием автомобиля |

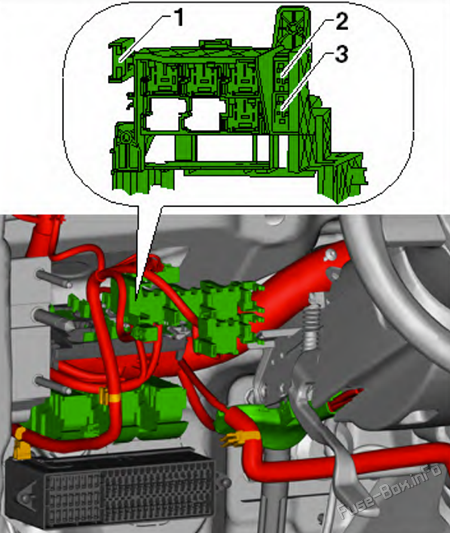

Индивидуальные предохранители
| № | Ампер | Функция/компонент |
|---|---|---|
| 1 | 40A | 4.7.5 Блок управления правой сдвижной дверью |
| 2 | 30A | Блок регулировки сиденья водителя 4.7 Блок регулировки сиденья водителя 7.7.5 Переключатель регулировки спинки сиденья водителя |
| 3 | 30A | Блок регулировки сиденья переднего пассажира Переключатель регулировки спинки сиденья переднего пассажира |
Блок предохранителей в моторном отсеке (-SB-)
| № | Ампер | Функция/компонент |
|---|---|---|
| F1 | 30A | Стабилизатор напряжения |
| F2 | 30A | Блок управления бортовой сети (T52b/42) # Клемма 30, питание |
| F3 | 30A | Система ABS/ESP Блок управления системой двигателя |
| F4 | 30A | Блок управления бортовой сети (T52a/1) # Клемма 30, левый источник света |
| F5 | 5A | Блок управления бортовой сети (T52a/24) # Клемма 30, контроль Блок контроля аккумуляторной батареи |
| F6 | 30A | Блок управления бортовой сети (T52c/42) # Клемма 30, правый источник света |
| F7 | 25A | Реле двухтонального звукового сигнала Реле обогрева ветрового стекла |
| F8 | 30A | Усилитель цифровой аудиосистемы |
| F9 | 20A | Блок управления радио и навигационным дисплеем |
| F10 | 30A | Блок управления двигателем |
| F11 | 5A | Диагностический интерфейс шин данных |
| F12 | 15A | Мехатронный блок коробки передач с двойным сцеплением |
| F13 | 5A | Блок управления двигателем Главное реле Предохранители на блоке B: 10, 14, 16, 18, 20, 23, 24 |
| F14 | 10A/30A | Насос восстановителя Цилиндры 1-4, выпуск |
| F15 | - | не используется |
| F16 | 30A/15A | Блок управления подогревом восстановителя Лямбда-зонд Лямбда-зонд после каталитического нейтрализатора Электромагнитная муфта компрессора |
| F17 | 15A/20A | Клапан регулирования давления топлива |
| F18 | 30A | Блок управления топливным насосом Вакуумный насос тормозной системы |
| F19 | 30A | Блок управления системой двигателя |
| F20 | 15A | Дополнительное реле насоса охлаждения Лямбда-зонд Блок управления датчиком NOx Датчик массового расхода воздуха |
| F21 | 20A | Вспомогательный отопитель |
| F22 | 20A/30A | Задний вентилятор свежего воздуха Реле омывателя фар, насос омывателя фар |
| F23 | 15A | Электромагнитный клапан регулирования давления наддува Нагревательный элемент вентиляции картера Блок управления фазами газораспределения Перепускной клапан охладителя рециркуляции отработавших газов Топливный клапан Клапан регулирования давления топлива Насос циркуляции охлаждающей жидкости 2 Дополнительное реле насоса охлаждения Датчик положения сцепления Выключатель стоп-сигналов |
| F24 | 10A | Реле подачи питания на компоненты двигателя Предохранители на блоке B: 17, 28 Вентилятор радиатора системы охлаждения Клапан рециркуляции воздуха турбонагнетателя Клапан продувки адсорбера Регулирующий клапан 1 Электромагнитный клапан регулирования давления наддува Реле малой мощности нагрева Реле высокой тепловой мощности |
| F25 | 40A | Система ABS/ESP |
| F26 | 40A | Блок управления вентилятором свежего воздуха Реле малой мощности нагрева |
| F27 | 50A | Реле подачи напряжения на клемму 15, 2 |
| F28 | 50A | Блок управления фазами газораспределения |
| F29 | 40A | Предохранители на блоке C: 17, 36, 37, 38, 39, 40, 41, 58 |
| F30 | 50A | Реле подачи напряжения 1 |

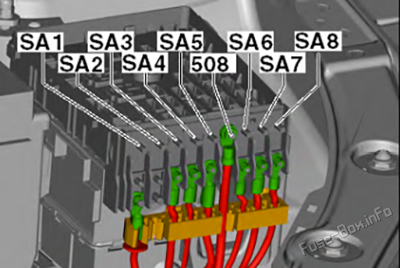

Плавкие вставки высокой мощности (-SA-)
| № | Ампер | Функция/компонент |
|---|---|---|
| SA1 | 150A/200A | Генератор |
| SA2 | 80A | 6.7.8 Блок управления усилителем рулевого управления |
| SA3 | 80A | Вентилятор радиатора системы охлаждения |
| SA4 | 80A | Вентилятор D |
| SA5 | 100A | Вентилятор C, 20-контактный разъем |
| 508 | - | Клемма 30, распределение проводки |
| SA6 | 50A | Реле обогрева ветрового стекла |
| SA7 | 70A | Реле высокой тепловой мощности |
| SA8 | 60A | Термопредохранитель 2 (правая задняя сдвижная дверь) 7.7.5 Термопредохранитель регулировки сиденья водителя 1 Термопредохранитель 1 |

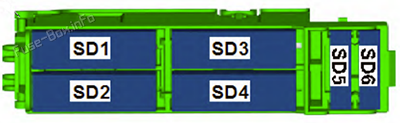

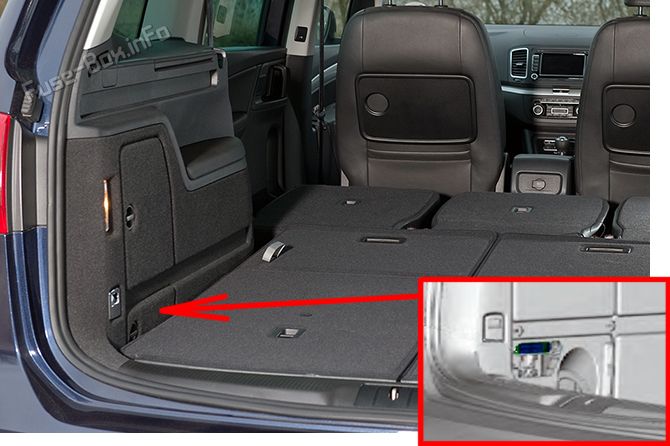

Блок предохранителей в багажном отделении (-SD-)
| № | Ампер | Функция/компонент |
|---|---|---|
| 1 | 40A | Блок управления левой сдвижной дверью |
| 2 | 30A | Задний блок управления крышкой багажника |
| 3 | 30A | Блок управления распознаванием прицепа |
| 4 | 30A | Блок управления распознаванием прицепа |
| 5 | 25A | Реле питания прицепа |
| 6 | 30A | Блок управления распознаванием прицепа |
2015-2022
Блок предохранителей в панели приборов (-SC-)
| № | Ампер | Функция/компонент |
|---|---|---|
| 1 | - | не используется |
| 2 | 7.5A | USB-разъем 1 |
| 3 | 7.5A | Нагревательный элемент форсунок омывателя Нагревательный элемент форсунок омывателя |
| 4 | 10A | Преобразователь DC/AC с розеткой 12V-230V Стабилизатор напряжения Стартер 1 Стартер 2 |
| 5 | 10A | Электронный блок управления амортизаторами |
| 6 | 10A | Блок управления контроля слепых зон 1 Блок управления контроля слепых зон 2 |
| 7 | - | не используется |
| 8 | - | не используется |
| 9 | 7.5A | Контрольная лампа отключения подушки безопасности переднего пассажира Блок управления подушками безопасности |
| 10 | 5A | Таксометр Зеркало-таксометр Стабилизатор напряжения Блок дистанционного управления такси |
| 11 | 10A | Блок управления полным приводом |
| 12 | 10A | Левая газоразрядная лампа (ксенон) |
| 13 | 5A | Блок управления перед центральной консолью 5.7 Кнопка электромеханического стояночного тормоза Датчик уровня и температуры масла Переключатель освещения Блок адаптивного круиз-контроля Датчик высокого давления Блок управления парковочной системой Блок управления парковкой Передняя камера систем помощи водителю Автоматически затемняемое внутреннее зеркало |
| 14 | 7.5A | Переключатель освещения Блок управления распознаванием прицепа Система ABS/ESP 6.7.8 Блок управления усилителем рулевого управления Блок управления двигателем Диагностический интерфейс шин данных Блок управления комбинацией приборов Датчик уровня и температуры масла 5.7 Кнопка электромеханического стояночного тормоза |
| 15 | 10A | Реле вспомогательного отопителя Диагностический разъем Левая передняя фара (не ксенон) Правая передняя фара (не ксенон) Блок управления адаптивным освещением и корректором фар Регулятор освещения переключателей и приборов Датчик массового расхода воздуха |
| 16 | 10A | Правая газоразрядная лампа (ксенон) |
| 17 | 5A | Блок управления модулем экстренного вызова и связи |
| 18 | - | не используется |
| 19 | - | не используется |
| 20 | 5A | Система ABS/ESP |
| 21 | 5A | 2-й запорный клапан теплообменника 5.7 Кнопка электромеханического стояночного тормоза Селектор АКП |
| 22 | 7.5A | Датчик дождя и света Диагностический разъем Блок управления камерой заднего вида Переключатель освещения |
| 23 | 7.5A | Селектор АКП 5.7 Кнопка электромеханического стояночного тормоза Блок управления климатической системой Блок управления кондиционером Панель управления и индикации заднего климат-контроля Регулятор заднего вентилятора Приемник дистанционного управления вспомогательным отопителем 2-й запорный клапан теплообменника |
| 24 | 7.5A | Блок управления доступом и запуском двигателя |
| 25 | 7.5A | Мехатронный блок коробки передач с двойным сцеплением Селектор АКП |
| 26 | 5A | Датчик качества воздуха |
| 27 | - | не используется |
| 28 | 10A | Электродвигатель стеклоочистителя заднего стекла |
| 29 | 20A/30A | Прикуриватель Розетка 12V Розетка 12V 2 Розетка 12V 3 Блокирующий диод Блок управления бортовой сети # Клемма 75, обратная связь диагностики |
| 30 | 30A | Прикуриватель Розетка 12V 2 Реле датчиков |
| 31 | - | не используется |
| 32 | - | не используется |
| 33 | - | не используется |
| 34 | - | не используется |
| 35 | - | не используется |
| 36 | 5A/20A | Усилитель радиосигнала для мобильной связи/служб передачи данных Держатель с интерфейсом мобильного телефона Блок управления 1 информационно-развлекательной системы |
| 37 | 25A | Блок управления сдвижным люком |
| 38 | 30A | Блок управления солнцезащитной шторкой крыши |
| 39 | 7.5A | Блок управления электроникой рулевой колонки |
| 40 | 5A | Усилитель радиосигнала для мобильной связи/служб передачи данных Держатель с интерфейсом мобильного телефона |
| 41 | 5A | Комбинация приборов |
| 42 | 15A | Электронный блок управления амортизаторами |
| 43 | 30A | 4.7.5 Выключатель регулировки поясничной опоры сиденья водителя 4.7.5 Выключатель регулировки поясничной опоры переднего пассажирского сиденья |
| 44 | 25A/30A | Реле вентилятора свежего воздуха Обогрев заднего стекла |
| 45 | 30A | Блок управления передней пассажирской дверью Задний правый блок управления сдвижной дверью |
| 46 | 30A | Блок управления дверью водителя Задний левый блок управления сдвижной дверью |
| 47 | 10A | Включение внутреннего освещения (такси) Выключатель такси Кнопка режима такси |
| 48 | 15A | Сирена сигнализации Датчик контроля салона Блок управления бортовой сети # Клемма 30, противоугонная сигнализация |
| 49 | 7.5A | Реле системы подачи восстановителя Блок дозирования системы снижения выбросов |
| 50 | 30A | Блок управления бортовой сети (T52b/1) # Клемма 30, центральный замок |
| 51 | 30A | Блок управления подогревом передних сидений |
| 52 | 30A | Задний вентилятор свежего воздуха |
| 53 | 30A | Преобразователь DC/AC с розеткой 12V-230V |
| 54 | 10A | Блок управления электронной блокировкой рулевой колонки |
| 55 | 20A | Блок управления полным приводом |
| 56 | 30A | Блок управления системой распознавания прицепа |
| 57 | - | не используется |
| 58 | 30A | Стабилизатор напряжения |
Индивидуальные предохранители
| № | Ампер | Функция/компонент |
|---|---|---|
| 1 | 40A | 4.7.5 Блок управления правой сдвижной дверью |
| 2 | 20A/30A | Блок регулировки сиденья водителя 4.7 Блок регулировки сиденья водителя 7.7.5 Переключатель регулировки спинки сиденья водителя 4.7.5 Выключатель регулировки поясничной опоры сиденья водителя |
| 3 | 20A/30A | Блок регулировки сиденья переднего пассажира Переключатель регулировки спинки сиденья переднего пассажира 4.7.5 Выключатель регулировки поясничной опоры переднего пассажирского сиденья |

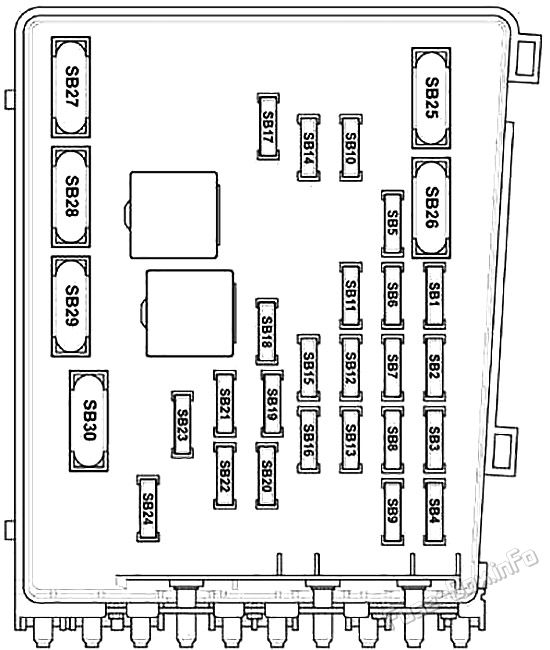

Блок предохранителей в моторном отсеке (-SB-)
| № | Ампер | Функция/компонент |
|---|---|---|
| F1 | 30A/20A | Стабилизатор напряжения Блок управления 1 информационно-развлекательной системы Блок индикации передней информации и блок управления операционным модулем |
| F2 | 30A | Блок управления бортовой сети (T52b/42) # Клемма 30, питание |
| F3 | 30A/20A | Система ABS/ESP Блок управления системой двигателя Реле омывателя фар Насос омывателя фар |
| F4 | 30A | Блок управления бортовой сети (T52a/1) # Клемма 30, левый источник света |
| F5 | 5A | Блок управления бортовой сети (T52a/24) # Клемма 30, контроль Блок контроля аккумуляторной батареи |
| F6 | 30A | Блок управления бортовой сети (T52c/42) # Клемма 30, правый источник света |
| F7 | 25A | Реле двухтонального звукового сигнала Реле обогрева ветрового стекла |
| F8 | 30A | Усилитель цифровой аудиосистемы |
| F9 | - | не используется |
| F10 | 30A | Блок управления двигателем |
| F11 | 5A | Диагностический интерфейс шин данных |
| F12 | 15A | Мехатронный блок коробки передач с двойным сцеплением |
| F13 | 5A | Блок управления двигателем Главное реле Предохранители на блоке B: 10, 14, 16, 18, 20, 23, 24 |
| F14 | 15A/30A | Цилиндры 1-4, выпуск Запорный клапан охлаждающей жидкости Клапан охлаждения коробки передач |
| F15 | - | не используется |
| F16 | 30A/15A | Лямбда-зонд 1 после каталитического нейтрализатора Лямбда-зонд 1 перед каталитическим нейтрализатором Клапан продувки адсорбера Регулирующий клапан 1 Клапан регулирования давления топлива Топливный клапан Регулятор заслонки выпускного тракта 1 Насос циркуляции охлаждающей жидкости 2 Вакуумный насос тормозной системы Датчик давления усилителя тормозов |
| F17 | 15A | Цилиндры 1-4, выпуск |
| F18 | 30A | Блок управления топливным насосом Вакуумный насос тормозной системы Датчик давления усилителя тормозов |
| F19 | 40A | Блок управления системой двигателя Система ABS/ESP |
| F20 | 5A | Выключатель стоп-сигналов Датчик положения сцепления Дополнительное реле насоса охлаждения |
| F21 | 20A | Вспомогательный отопитель |
| F22 | 20A/30A | Реле омывателя фар Насос омывателя фар Блок управления системой двигателя |
| F23 | 15A/10A | Выключатель стоп-сигналов Датчик массового расхода воздуха Дополнительное реле насоса охлаждения Насос циркуляции охлаждающей жидкости Электромагнитный клапан регулирования давления наддува Нагревательный элемент вентиляции картера Клапан рециркуляции воздуха турбонагнетателя Впускной клапан Клапан регулирования давления масла Клапан охлаждения головки блока цилиндров Клапан охлаждения поршней Насос охлаждения наддувочного воздуха Вспомогательный насос отопителя |
| F24 | 10A/20A | Реле подачи питания на компоненты двигателя Предохранители на блоке B: 17, 28 Лямбда-зонд 1 перед каталитическим нейтрализатором Вентилятор радиатора системы охлаждения Реле малой мощности нагрева Реле высокой тепловой мощности Блок управления датчиком NOx Реле системы подачи восстановителя Клапан продувки адсорбера Регулирующий клапан 1 Регулятор заслонки выпускного тракта 1 Клапан регулирования давления масла Форсунка 2 цилиндров 1-4 A для цилиндров 1-4 Выпускные заслонки B цилиндров 1-4 |
| F25 | 40A | Система ABS/ESP |
| F26 | 40A | Блок управления вентилятором свежего воздуха Реле малой мощности нагрева |
| F27 | 50A | Реле подачи напряжения на клемму 15, 2 |
| F28 | 50A | Блок управления фазами газораспределения |
| F29 | 40A | Предохранители на блоке C: 17, 36, 37, 38, 39, 40, 41, 58 |
| F30 | 50A | Реле подачи напряжения 1 |
Плавкие вставки высокой мощности (-SA-)
| № | Ампер | Функция/компонент |
|---|---|---|
| SA1 | 400A | Генератор |
| SA2 | 80A | 6.7.8 Блок управления усилителем рулевого управления |
| SA3 | 80A | Вентилятор радиатора системы охлаждения |
| SA4 | 80A | Вентилятор D |
| SA5 | 100A | Вентилятор C, 20-контактный разъем |
| 508 | Клемма 30, распределение проводки | |
| SA6 | 50A | Реле обогрева ветрового стекла |
| SA7 | 70A | Реле высокой тепловой мощности |
| SA8 | 60A | Термопредохранитель 2 (правая задняя сдвижная дверь) 7.7.5 Термопредохранитель регулировки сиденья водителя 1 Термопредохранитель 1 |
Блок предохранителей в багажном отделении (-SD-)
| № | Ампер | Функция/компонент |
|---|---|---|
| 1 | 40A | Блок управления левой сдвижной дверью |
| 2 | 30A | Задний блок управления крышкой багажника |
| 3 | 30A | Блок управления распознаванием прицепа |
| 4 | 30A | Блок управления распознаванием прицепа |
| 5 | 25A | Реле питания прицепа |
| 6 | 30A | Блок управления распознаванием прицепа |
Дополнительная информация: Volkswagen Sharan 2011-2022
Предохранители и реле volkswagen sharan 2011 2022: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
