Предохранители и реле Volkswagen Scirocco (2008-2017)
Схемы относятся к указанным годам и вариантам Volkswagen Scirocco (2008-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье рассмотрены схемы предохранителей Volkswagen Scirocco третьего поколения 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годов выпуска. Здесь вы найдете расположение блоков предохранителей и назначение каждого предохранителя.
Схема предохранителей Volkswagen Scirocco
Содержание
Блок предохранителей в панели приборов
Блок предохранителей в панели приборов

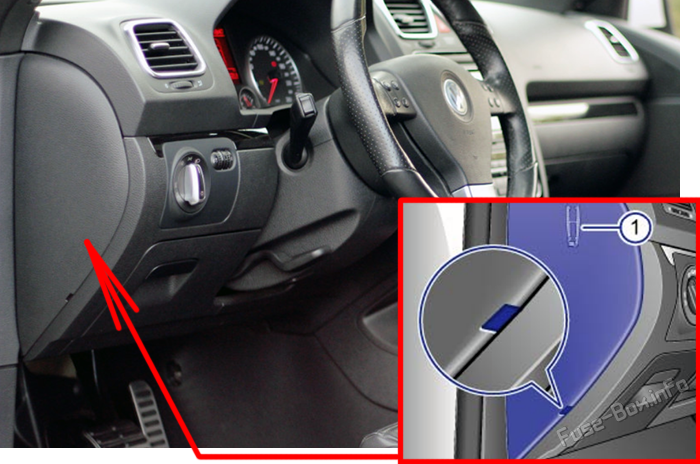

Расположение блока предохранителей
Предохранители расположены за крышкой на боковой стороне панели со стороны водителя. Вставьте в прорезь плоский предмет, например отвертку из штатного набора инструментов, и аккуратно снимите крышку.

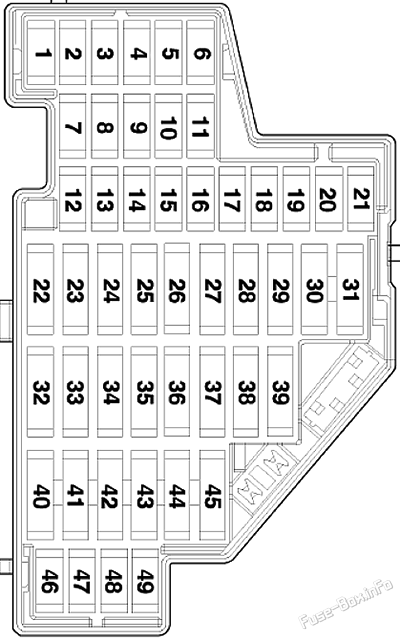

Схема блока предохранителей
| № | Номинал | Назначение / компонент |
|---|---|---|
| 1 | 10A | Регулятор подсветки переключателей и приборов Датчик массового расхода воздуха Блок управления корректором фар / адаптивным освещением Блок управления парковочным ассистентом Блок управления структурным звуком Нагревательный элемент вентиляции картера Электродвигатель корректора левой фары 4.7 Электродвигатель корректора правой фары 16-контактный диагностический разъем |
| 2 | 10A | Выключатель освещения Блок ABS Выключатель стоп-сигналов Электронный блок управления амортизаторами Блок управления в панели приборов 6.7.8 Блок управления электроусилителем рулевого управления Стабилизатор напряжения бортовой сети Диагностический интерфейс шин данных Блок управления топливным насосом Селектор АКП/DSG 4.3.1 Блок управления двигателем Мехатроник коробки передач с двойным сцеплением |
| 3 | 5A | Блок управления подушками безопасности Индикатор отключения передней подушки безопасности пассажира |
| 4 | 5A | Кнопка системы контроля давления в шинах Кнопка TCS/ESP Выключатель системы Start-Stop Переключатель освещения Датчик высокого давления Датчик качества воздуха Датчик уровня и температуры масла Блок управления Climatronic Блок управления кондиционером Блок управления системой доступа и пуска Блок распознавания занятости сиденья Автоматически затемняемое салонное зеркало Форсунка омывателя левой фары (2008-2013) Форсунка омывателя правой фары (2008-2013) |
| 5 | 10A | 2014-2017: Выходной модуль левой фары Электродвигатель корректора левой фары Левая лампа ближнего света |
| 6 | 10A | 2014-2017: Выходной модуль правой фары 4.7 Электродвигатель корректора правой фары Правая лампа ближнего света |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | 10A | Блок управления дверью водителя Блок управления передней пассажирской дверью (2008-2013) |
| 13 | 5A/10A | Выключатель освещения Датчик дождя и света Камера заднего вида 16-контактный диагностический разъем Обогрев заднего стекла Реле двойного звукового сигнала (2010-2017) |
| 14 | 5A/10A | Блок управления отопителем Реле системы омывателя фар Блок управления Climatronic Блок управления кондиционером Селектор АКП/DSG Блок управления парковочным ассистентом (2008) Блок ABS (2008) |
| 15 | 5A/7.5A | 2008: Блок управления бортовой сети Клемма 30 2009-2013: Реле двойного звукового сигнала 2014-2017: Комбинация приборов (без Start-Stop) |
| 16 | 10A | 2014-2017: Блок управления передней пассажирской дверью |
| 17 | 5A | Датчик противоугонной сигнализации Сирена сигнализации Салонные датчики охранной системы, передающий и приемный модуль 1 и 2 (2008) |
| 18 | - | - |
| 19 | - | - |
| 20 | 10A | 2009-2017: Блок управления системой доступа и пуска |
| 21 | 10A | 2009-2017: Электронная блокировка рулевой колонки |
| 22 | 40A | Блок управления вентилятором свежего воздуха |
| 23 | 30A | Блок управления дверью водителя (LHD) Блок управления передней пассажирской дверью (RHD) |
| 24 | 30A | 2009-2017: Блок управления бортовой сети |
| 25 | 25A/30A | Обогрев заднего стекла Блок управления бортовой сети (2008) |
| 26 | - | - |
| 27 | 15A/20A | Реле топливного насоса Блок управления топливным насосом Реле дополнительного топливного насоса |
| 28 | 15A | 2009-2014: Блок управления радионавигационной системой Радио 2015-2017: Передний информационный дисплей и блок управления 1 информационно-развлекательной системы (с Start-Stop) |
| 29 | - | - |
| 30 | - | - |
| 31 | 20A | 2010-2014: Вакуумный насос тормозной системы |
| 32 | 30A | 2010-2017: Блок управления дверью водителя (RHD) Блок управления передней пассажирской дверью (LHD) |
| 33 | 30A | Блок управления сдвижной крышей |
| 34 | 15A | 4.7.5 Выключатель регулировки поясничной опоры сиденья водителя 4.7.5 Выключатель регулировки поясничной опоры переднего пассажирского сиденья |
| 35 | 10A/15A | Электронный блок управления амортизаторами |
| 36 | 20A | Насос омывателя фар |
| 37 | 30A | Блок управления подогревом передних сидений |
| 38 | 20A | 2008: Центральный блок системы комфорта 2009-2017: Блок управления бортовой сети |
| 39 | - | - |
| 40 | 40A | Термоэлектрический отопитель / тепловое реле Блок управления кондиционером Реле датчика |
| 41 | 15A | Электродвигатель стеклоочистителя заднего стекла |
| 42 | 20A | Диод развязки 2 Прикуриватель Розетка 12V |
| 43 | - | - |
| 44 | - | - |
| 45 | - | - |
| 46 | - | - |
| 47 | 10A | 2009-2017: Блок управления модулем экстренного вызова и коммуникационным блоком (с Start-Stop) |
| 48 | 5A | 2009-2017: Блок управления в панели приборов (с Start-Stop) |
| 49 | 5A | 2014-2017: Комбинация приборов (с Start-Stop) |

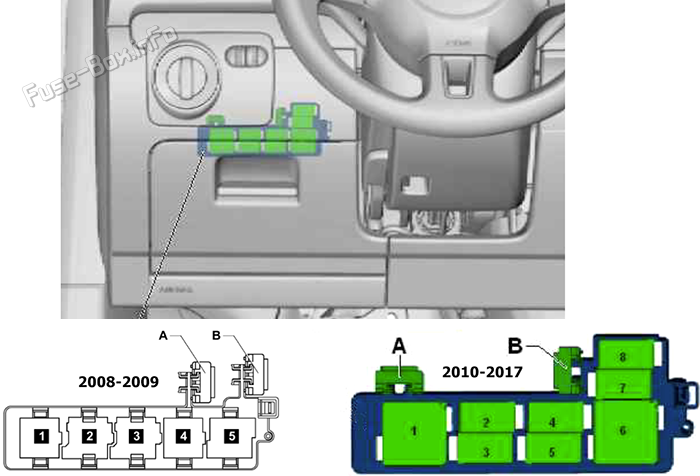

Предохранители под панелью приборов (со стороны водителя)
| № | Номинал | Назначение / компонент |
|---|---|---|
| 1 | - | 2010-2017: Носитель предохранителя блока управления бортовой сети |
| A | 20A | 2008-2009: Термопредохранитель регулировки сиденья водителя 1 |
| B | 20A | 2010-2017: Термопредохранитель регулировки сиденья водителя 1 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

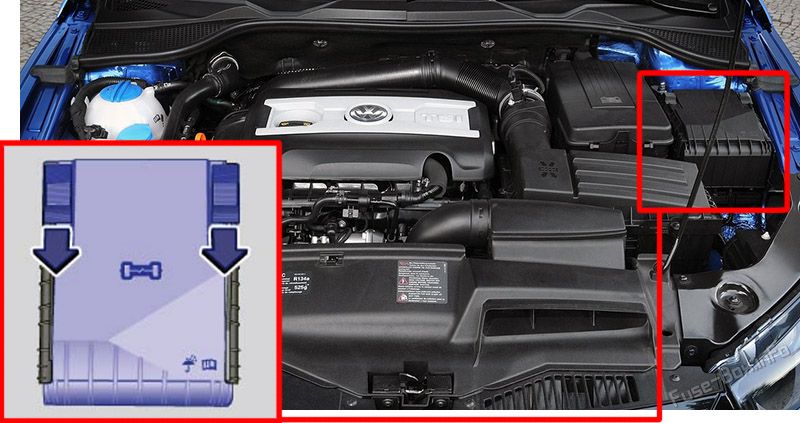

Расположение блока предохранителей
Сдвиньте фиксаторы по направлению стрелок, чтобы открыть крышку блока предохранителей.
Схема блока предохранителей

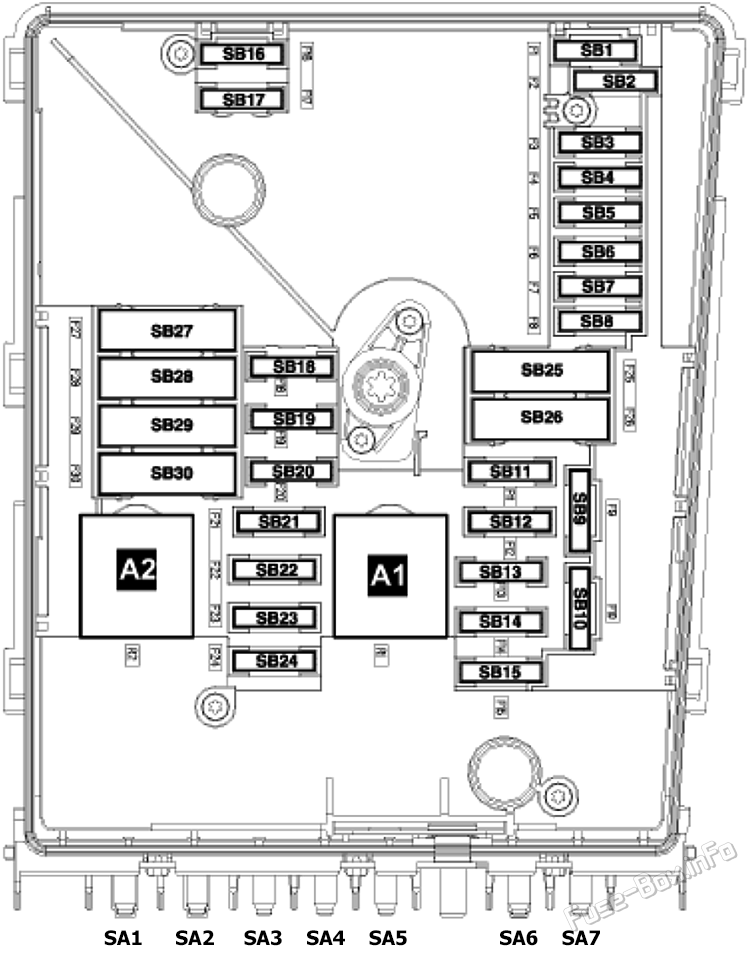

Вариант 1 (нижний)
| № | Номинал | Назначение / компонент |
|---|---|---|
| F1 | - | - |
| F2 | 30A | Мехатроник коробки передач с двойным сцеплением |
| F3 | 5A | Блок управления контролем аккумулятора (с Start-Stop) Блок управления бортовой сети |
| F4 | 20A/30A | Блок ABS |
| F5 | 15A | Мехатроник коробки передач с двойным сцеплением |
| F6 | 5A | Блок управления в панели приборов (без Start-Stop) Блок управления электроникой рулевой колонки |
| F7 | 40A | 2008: Мехатроник коробки передач с двойным сцеплением 2009-2017: Электрическое реле подачи напряжения на клемму 15 |
| F8 | 15A/25A | Стабилизатор напряжения (с Start-Stop) Передний информационный дисплей и блок управления 1 информационно-развлекательной системы (без Start-Stop) Радио (2008-2014) |
| F9 | 5A | Блок управления модулем экстренного вызова и коммуникационным блоком (без Start-Stop) |
| F10 | 10A/5A | 4.3.1 Блок управления двигателем Главное реле |
| F11 | - | - |
| F12 | 5A | Диагностический интерфейс шин данных |
| F13 | 15A/30A | 4.3.1 Блок управления двигателем |
| F14 | 15A/20A | Катушки зажигания 1-4 с выходным каскадом Регулирующий клапан 1 Клапан регулирования давления топлива Клапан дозирования топлива Форсунки, цилиндры 1-4 Исполнительный механизм выпускного распредвала A, цилиндры 1-4 Исполнительный механизм выпускного распредвала B, цилиндры 1-4 |
| F15 | 5A/10A/15A | Лямбда-зонд Лямбда-зонд после каталитического нейтрализатора Реле малой мощности Реле высокой мощности Реле топливного насоса Реле дополнительного топливного насоса Блок управления автоматическим регулированием дорожного просвета |
| F16 | 30A | 2008: Блок ABS 2009-2017: Блок управления бортовой сети |
| F17 | 15A | Звуковой сигнал / двойной звуковой сигнал Реле двойного звукового сигнала |
| F18 | 30A | Усилитель Блок управления цифровой аудиосистемой |
| F19 | 30A | Блок управления системами двигателя Электродвигатель стеклоочистителя ветрового стекла |
| F20 | 10A/15A | Катушки зажигания 1-4 с выходным каскадом Насос циркуляции охлаждающей жидкости Дополнительный насос циркуляции охлаждающей жидкости Клапан дозирования топлива |
| F21 | 10A/15A | Подогреваемый лямбда-зонд Лямбда-зонд 1 Электромагнитная муфта нагнетателя Выключатель системы кондиционирования Клапан охлаждения коробки передач |
| F22 | 5A | Датчик положения сцепления (с Start-Stop) Выключатель стоп-сигналов |
| F23 | 5A/10A/15A | Датчик массового расхода воздуха (с Start-Stop) Датчик 1 давления вторичного воздуха Реле постоянной циркуляции охлаждающей жидкости Реле вспомогательного насоса двигателя Соленоидный клапан регулирования давления наддува Клапан продувки адсорбера Регулирующий клапан 1 Клапан регулирования выпускного распредвала 1 Клапан дозирования топлива Регулятор давления масла Клапан охлаждения головки блока цилиндров Насос охлаждения Циркуляционный насос |
| F24 | 10A | Выключатель низкого давления масла Датчик уровня и температуры масла Вентилятор радиатора системы охлаждения Реле малой мощности Реле высокой мощности Реле питания компонентов двигателя Соленоидный клапан регулирования давления наддува Клапан продувки адсорбера Регулирующий клапан 1 Клапан рециркуляции воздуха турбонагнетателя Впускной клапан Регулятор давления масла Клапан охлаждения поршней Вентилятор радиатора Вентилятор радиатора 2 Насос охлаждения наддувочного воздуха Вспомогательный насос отопителя |
| F25 | 40A | Блок ABS Гидравлический насос ABS Блок управления бортовой сети (2008) |
| F26 | 30A | Блок управления бортовой сети |
| F27 | 50A | Блок управления автоматическим регулированием дорожного просвета |
| F28 | 30A | 2008: Электрическое реле подачи напряжения на клемму 15 |
| F29 | 50A | Предохранители на держателе C (монтажная панель): No 32, 33, 34, 35, 36, 37 7.7.5 Термопредохранитель регулировки сиденья водителя 1 |
| F30 | 40/50A | X-контактное реле разгрузки Предохранитель C (держатель): No 40, 41, 42 |
| SA1 | 150A/200A | Плавкая вставка |
| SA2 | 80A | 6.7.8 Блок управления электроусилителем рулевого управления Электромеханический привод рулевого управления |
| SA3 | 50A | Вентилятор радиатора системы охлаждения Вентилятор радиатора Вентилятор радиатора 2 |
| SA4 | 80A | 2008: Блок управления дополнительным воздушным отопителем (CBDB) Реле малой мощности 2009-2017: Реле высокой мощности |
| SA5 | 80A | Клемма 30, предохранитель C |
| SA6 | 40A | 2008: Реле высокой мощности (электрический отопитель, CBDB) 2009-2017: Реле малой мощности |
| SA7 | - | - |

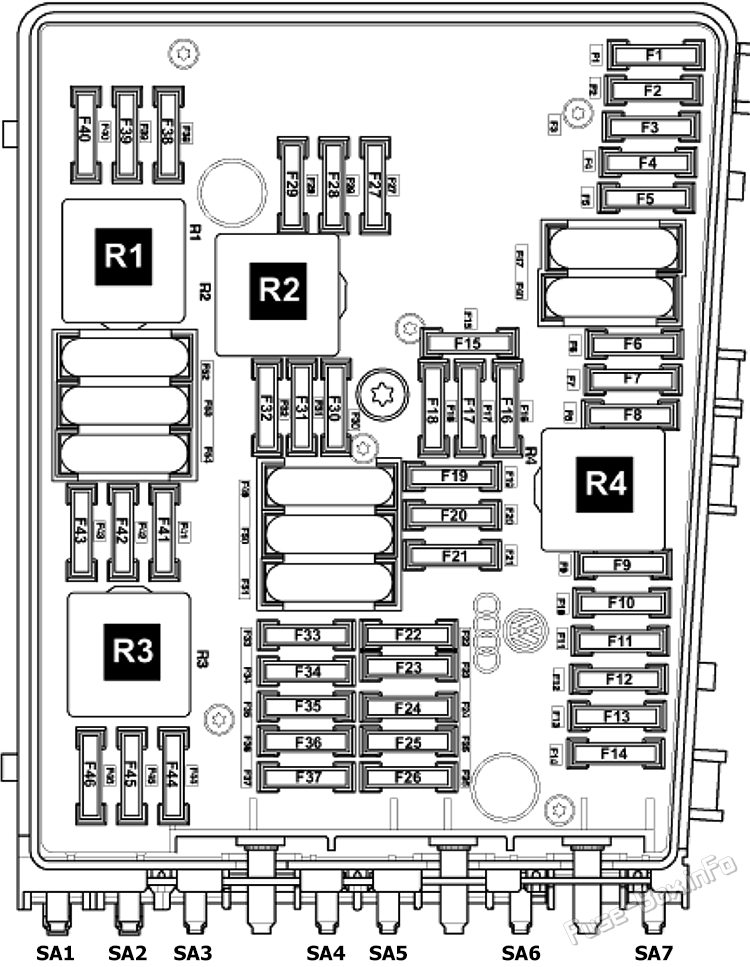

Вариант 2 (верхний)
| № | Номинал | Назначение / компонент |
|---|---|---|
| F1 | 30A/40A | Блок управления бортовой сети |
| F2 | 20A | Блок ABS |
| F3 | - | - |
| F4 | 5A | Блок управления контролем аккумулятора (с Start-Stop) Блок управления бортовой сети |
| F5 | 15A | Звуковой сигнал / двойной звуковой сигнал Реле двойного звукового сигнала |
| F6 | - | Не используется |
| F7 | 15A | Клапан регулирования давления топлива |
| F8 | - | Не используется |
| F9 | 10A | Соленоидный клапан регулирования давления наддува Клапан продувки адсорбера Клапан рециркуляции воздуха турбонагнетателя |
| F10 | 10A | 2009-2013: Датчик массового расхода воздуха |
| F11 | 10A | Подогреваемый лямбда-зонд |
| F12 | 10A | Лямбда-зонд 1 Лямбда-зонд 2 |
| F13 | 15A | Мехатроник коробки передач с двойным сцеплением |
| F14 | - | - |
| F15 | 10A | Насос циркуляции охлаждающей жидкости Дополнительный насос циркуляции охлаждающей жидкости |
| F16 | - | - |
| F17 | 5A | Блок управления в панели приборов (без Start-Stop) Блок управления электроникой рулевой колонки |
| F18 | 30A | Усилитель |
| F19 | 15A/25A | Стабилизатор напряжения (с Start-Stop) Передний информационный дисплей и блок управления 1 информационно-развлекательной системы (без Start-Stop) Радио (2009-2014) |
| F20 | 5A | Телефонный блок (для США) (2009-2014) Блок управления модулем экстренного вызова и коммуникационным блоком (2014-2017) |
| F21 | - | - |
| F22 | - | - |
| F23 | 10A | 4.3.1 Блок управления двигателем Главное реле |
| F24 | 5A | Диагностический интерфейс шин данных |
| F25 | - | - |
| F26 | - | - |
| F27 | 5A | 1. Клапан выпускной системы |
| F28 | 15A | 4.3.1 Блок управления двигателем |
| F29 | 5A | Реле вспомогательного насоса двигателя |
| F30 | - | - |
| F31 | 30A | Блок управления системами двигателя Электродвигатель стеклоочистителя ветрового стекла |
| F32 | - | - |
| F33 | - | - |
| F34 | - | - |
| F35 | - | - |
| F36 | - | - |
| F37 | - | - |
| F38 | 10A | Выключатель низкого давления масла Датчик уровня и температуры масла Вентилятор радиатора системы охлаждения Реле малой мощности Реле высокой мощности Реле питания компонентов двигателя Соленоидный клапан регулирования давления наддува Клапан продувки адсорбера Регулирующий клапан 1 Клапан рециркуляции воздуха турбонагнетателя Впускной клапан Регулятор давления масла Клапан охлаждения поршней Вентилятор радиатора Вентилятор радиатора 2 Насос охлаждения наддувочного воздуха Вспомогательный насос отопителя |
| F39 | 5A | Датчик положения сцепления (с Start-Stop) Выключатель стоп-сигналов |
| F40 | 20A | Катушки зажигания 1-4 с выходным каскадом |
| F41 | - | - |
| F42 | 5A | Реле питания компонентов двигателя |
| F43 | - | - |
| F44 | - | - |
| F45 | - | - |
| F46 | - | - |
| F47 | 30A | Блок управления бортовой сети |
| F48 | 30A/40A | Блок ABS |
| F49 | 40A | Электрическое реле подачи напряжения на клемму 15-2 |
| F50 | - | - |
| F51 | - | - |
| F52 | 40A/50A | 2009-2013: X-контактное реле разгрузки 2014-2017: X-контактное реле разгрузки Предохранитель C (держатель плавких вставок): No 40, 41, 42 |
| F53 | 50A | 2009-2013: Предохранитель No 32 на держателе C 2014-2017: Предохранители на держателе C (монтажная панель): No 32, 33, 34, 35, 36, 37 7.7.5 Термопредохранитель регулировки сиденья водителя 1 |
| F54 | - | - |
| SA1 | 150A/200A | Плавкая вставка |
| SA2 | 80A | 6.7.8 Блок управления электроусилителем рулевого управления Электромеханический привод рулевого управления |
| SA3 | 50A | Вентилятор радиатора системы охлаждения Вентилятор радиатора |
| SA4 | - | - |
| SA5 | 80A | Клемма 30, предохранитель C |
| SA6 | - | - |
| SA7 | - | - |
