Предохранители и реле Volkswagen Polo Mk6 2018-2022
Схемы относятся к указанным годам и вариантам Volkswagen Polo Mk6 2018-2022. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье рассматривается Volkswagen Polo шестого поколения (AW1/EW1), выпускавшийся с 2018 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Volkswagen Polo 2018, 2019, 2020, 2021 и 2022 годов, сведения о расположении блоков предохранителей в автомобиле, а также назначение каждого предохранителя и реле.
Предохранители и реле Volkswagen Polo Mk6
Содержание
Расположение блоков предохранителей
Расположение блоков предохранителей

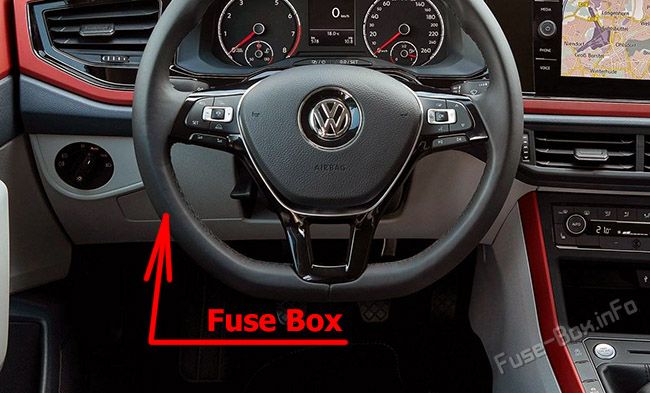

Блок предохранителей в салоне (-SC-)

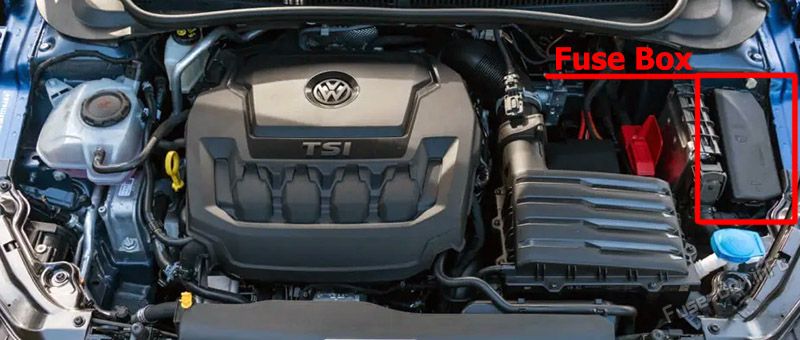

Блок предохранителей в моторном отсеке (-SB-)
Схемы блоков предохранителей
Схемы блоков предохранителей
2018, 2019, 2020 (AW1)

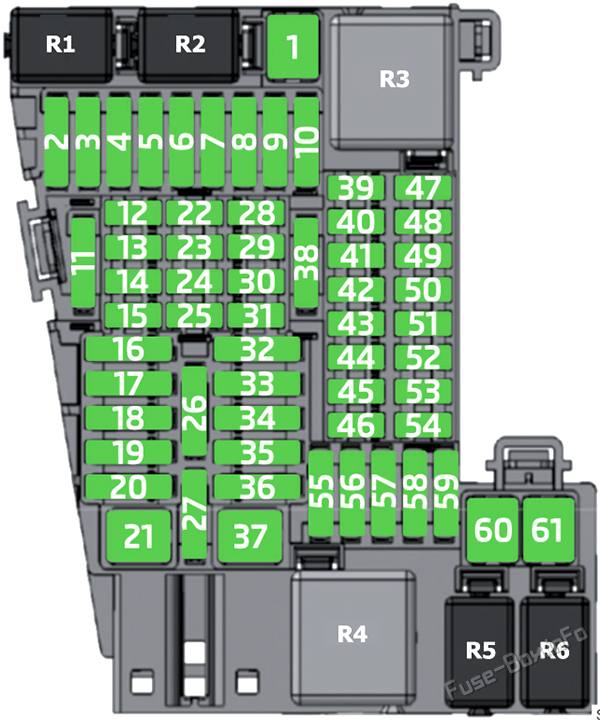

Блок предохранителей в салоне
| № | Номинал | Функция/компонент |
|---|---|---|
| F1 | 20 A | Блок управления распознаванием прицепа |
| F2 | - | - |
| F3 | 30 A | Усилитель |
| F4 | - | - |
| F5 | 30 A | Блок управления сдвижным люком |
| F6 | 40 A | Блок управления бортовой сети |
| F7 | - | - |
| F8 | 30 A | Блок управления вентилятором свежего воздуха |
| F9 | - | - |
| F10 | 20 A | Блок управления распознаванием прицепа |
| F11 | 7.5 A | Реле запорных клапанов (двигатель на природном газе) |
| F12 | 7.5 A/ 15 A | Левый передний ремень безопасности (левосторонний привод) Правый передний ремень безопасности (правосторонний привод) |
| F13 | 7.5 A | Датчик дождя и света Диагностический разъем Выключатель освещения Блок управления электроникой рулевой колонки |
| F14 | 10 A | Блок управления электроникой рулевой колонки |
| F15 | 7.5 A | Комбинация приборов Блок управления модулем экстренного вызова и связи |
| F16 | 40 A | Блок управления бортовой сети |
| F17 | 30 A | Блок управления задней правой дверью Блок управления дверью водителя (правостороннее исполнение) Блок управления передней пассажирской дверью (левостороннее исполнение) |
| F18 | 30 A | Блок управления бортовой сети |
| F19 | 25 A | Блок управления информационно-развлекательной системой 1 |
| F20 | 30 A | Блок управления бортовой сети |
| F21 | 30 A | Блок управления подогревом реагента |
| F22 | - | - |
| F23 | 7.5 A | Ручка двери багажного отделения Кнопка открывания двери багажного отделения |
| F24 | 5 A | Считыватель карт Телефонный интерфейс USB-концентратор Блок управления системой связи и приема ТВ-тюнер CD-проигрыватель Передний информационный дисплей и блок управления |
| F25 | 7.5 A | Блок управления электроникой рулевой колонки |
| F26 | 7.5 A | Диагностический интерфейс шин данных |
| F27 | 7.5 A | Электронный блок управления амортизаторами |
| F28 | 7.5 A | Датчик сигнализации против угона |
| F29 | 7.5 A | Сирена противоугонной сигнализации |
| F30 | 7.5 A / 15 A | Левый передний ремень безопасности (правосторонний привод) Правый передний ремень безопасности (левосторонний привод) |
| F31 | 7.5 A / 15 A | Блок управления отоплением и кондиционированием |
| F32 | 7.5 A | Блок управления электроникой рулевой колонки 6.11.5 Зажигание/пусковой переключатель |
| F33 | 30 A | Блок управления дверью водителя (левостороннее исполнение) Блок управления передней пассажирской дверью (правостороннее исполнение) Блок управления задней левой дверью |
| F34 | - | - |
| F35 | 40 A | Блок управления бортовой сети |
| F36 | 20 A | Блок управления бортовой сети |
| F37 | 30 A | Подогрев сидений |
| F38 | 30 A | Блок управления бортовой сети |
| F39 | 10 A / 7.5 A | Блок адаптивного круиз-контроля Блок управления парковочным ассистентом Блок контроля слепых зон Блок контроля слепых зон 2 Передняя камера систем помощи водителю |
| F40 | 7.5 A | Диагностический разъем Выключатель освещения Блок управления электроникой рулевой колонки Левая передняя фара (с галогенными лампами) Правая передняя фара (с галогенными лампами) Корректор фар Блок переключателей 1 на центральной консоли Переключатель света Автоматически затемняемое внутреннее зеркало |
| F41 | 7.5 A | Регулировка наружных зеркал |
| F42 | 7.5 A | Стартер 1 Стартер 2 Датчик положения педали сцепления (с механической коробкой передач) Датчик давления хладагента Блок управления генератором звука (2,0 л бензин) Реле запорных клапанов (двигатель на природном газе) |
| F43 | 15 A | Реле насоса омывателя Электродвигатель заднего стеклоочистителя Обогрев форсунок омывателя Обогрев форсунок омывателя |
| F44 | 7.5 A | Блок управления подушками безопасности Контрольная лампа отключенной подушки безопасности переднего пассажира |
| F45 | 7.5 A | Левая передняя фара (с LED-фарами) |
| F46 | 7.5 A | Правая передняя фара (с LED-фарами) |
| F47 | - | - |
| F48 | 7.5 A | Блок управления электронной блокировкой рулевой колонки Интерфейс системы доступа и пуска двигателя |
| F49 | 7.5 A | Реле системы дозирования реагента |
| F50 | - | - |
| F51 | 7.5 A | Разъем USB для зарядки 1 |
| F52 | - | - |
| F53 | 7.5 A | Блокировка извлечения ключа зажигания Селекторный рычаг |
| F54 | - | - |
| F55 | 20 A | Прикуриватель |
| F56 | 30 A | Блок управления отоплением и кондиционированием |
| F57 | - | - |
| F58 | 7.5 A | Насос омывателя ветрового стекла и задний стеклоочиститель |
| F59 | 10 A | Блок управления бортовой сети |
| F60 | 30 A | Блок управления распознаванием прицепа |
| F61 | 30 A | Блок управления распознаванием прицепа |
| R1 | Реле системы дозирования реагента (дизель) Реле запорных клапанов (двигатель на природном газе) |
|
| R2 | Реле насоса омывателя | |
| R3 | Питание клеммы 15 для электронных блоков | |
| R4 | Реле электропитания клеммы 75x | |
| R5 | - | |
| R6 | - |

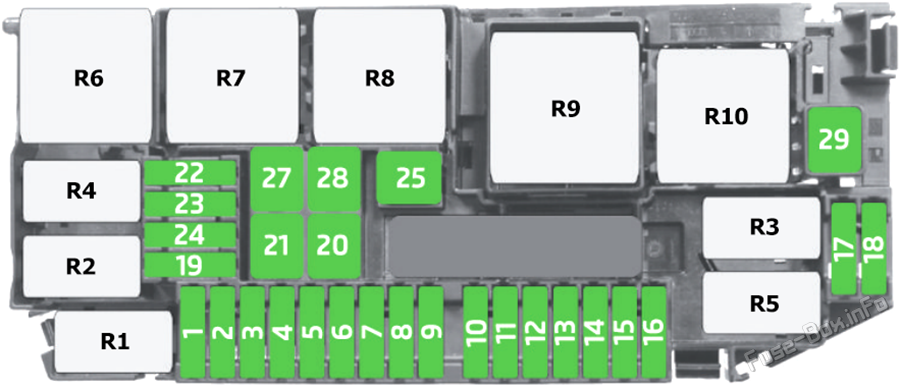

Блок предохранителей в моторном отсеке
| № | Номинал | Функция/компонент |
|---|---|---|
| F1 | 10 A / 15 A / 30 A | Блок управления двигателем |
| F2 | 7.5 A / 10 A | Датчик низкого давления топлива (2,0л бензина) Электромагнитный клапан 1 адсорбера (2,0л бензина) Регулирующий клапан 1 (2,0л бензин) Регулятор фаз выпускного распредвала 1 (2,0л бензин) Насос охлаждения наддувочного воздуха (1,6л дизельного топлива) Регулирующий клапан давления топлива Клапан регулирования давления масла (1,6л дизельного топлива) Клапан охлаждения головки блока цилиндров (1,6 л дизельного топлива) Насос охлаждения высокотемпературного контура (1,6 л дизельного топлива) Дополнительный насос отопителя (2,0л бензин) |
| F3 | 15 A | Лямбда-зонд 1 перед каталитическим нейтрализатором Лямбда-зонд 1 после каталитического нейтрализатора Блок управления датчиком NOx (1,6 л дизельного топлива) Блок управления датчиком NOx 2 (1,6 л дизельного топлива) |
| F4 | 15 A | Для бензинового двигателя с турбонаддувом Реле топливного насоса (для бензинового двигателя без непосредственного впрыска) Реле питания компонентов двигателя |
| F5 | 7.5 A / 10 A / 15 A | Вентилятор радиатора Для бензинового двигателя с турбонаддувом Клапан продувки адсорбера Регулирующий клапан 1 Перепускной клапан турбонагнетателя (2,0л бензин) Клапан впускного коллектора (2,0л бензина) 1 Для бензинового двигателя с турбонаддувом Клапан ограничения давления масла Для бензинового двигателя с турбонаддувом Регулятор охлаждения поршней (2,0л бензина) Регулятор фаз распредвала 1 Датчик уровня и температуры масла (2,0л бензина, 1,6 л дизельного топлива) Клапан высокого давления газовой системы Регулятор давления наддува |
| F6 | 20 A / 7.5 A | Исполнительные механизмы выпускного распредвала 1-3 Блок управления временем накала Нагревательный элемент вентиляции картера (1,6 л дизельного топлива) |
| F7 | 15 A / 10 A | Вакуумный насос тормозной системы (2,0л бензин) Запорный клапан системы охлаждения (2,0л бензин) Клапан охлаждения коробки передач |
| F8 | 10 A | Реле топливного насоса (для бензинового двигателя без непосредственного впрыска) Форсунки цилиндров 1-3 (для бензинового двигателя без непосредственного впрыска) Газовые клапаны 1-3 (с двигателем, работающим на природном газе) Форсунки 2, цилиндры 1-4 (2,0л бензин) Исполнительный механизм выпускного распредвала A, цилиндры 1-4 (2,0л бензин) Исполнительный механизм выпускного распредвала B, цилиндры 1-4 (2,0л бензина) |
| F9 | 7.5 A | Выключатель тормозного света |
| F10 | 7.5 A | Блок управления системой контроля аккумуляторной батареи Блок управления бортовой сети Диагностический интерфейс шин данных |
| F11 | 30 A | Вспомогательный гидравлический насос 1 для масла коробки передач |
| F12 | 10 A | Магнитная муфта |
| F13 | - | - |
| F14 | 7.5 A | Блок управления двигателем Система ABS/ESC Главное реле |
| F15 | 30 A / 15 A | Мехатронный блок коробки передач с двойным сцеплением |
| F16 | - | - |
| F17 | 7.5 A | Блок управления двигателем |
| F18 | 30 A | Стартер |
| F19 | - | - |
| F20 | 40 A / 60 A | Система ABS/ESC |
| F21 | 25 A | Система ABS/ESC |
| F22 | - | - |
| F23 | - | - |
| F24 | 30 A | Термовыключатели вентилятора радиатора |
| F25 | 20 A / 40 A | Вентилятор радиатора (для бензинового двигателя без непосредственного впрыска) Дополнительный воздушный нагревательный элемент (1,6 л дизельного топлива) |
| F26 | 50 A | Вентилятор радиатора Для бензинового двигателя с турбонаддувом |
| F27 | 30 A / 40 A | Вентилятор радиатора (для бензинового двигателя без непосредственного впрыска) Дополнительный воздушный нагревательный элемент (1,6 л дизельного топлива) |
| F28 | 40 A | Дополнительный воздушный нагревательный элемент (1,6 л дизельного топлива) |
| F29 | - | - |
| R1 | Реле топливного насоса (бензин) Реле питания компонентов двигателя (2,0л бензин) |
|
| R2 | Магнитная муфта | |
| R3 | Стартер 2 | |
| R4 | Реле вакуумного насоса (1,5л бензин) | |
| R5 | Стартер 1 | |
| R6 | Главное реле (бензин) Электромагнитное реле клеммы 30 (дизель) |
|
| R7 | Реле 2-й скорости вентилятора радиатора (бензин) Реле высокотемпературного контура (дизель) |
|
| R8 | Реле вентилятора радиатора (бензин) Низкотемпературный контур (дизель) |
|
| R9 | Блок автоматического управления временем накала (дизель) | |
| R10 | - |
2021, 2022 (EW1)
Блок предохранителей в салоне
| № | Номинал | Функция/компонент |
|---|---|---|
| F1 | 20 A | Блок управления распознаванием прицепа |
| F2 | - | - |
| F3 | 30 A | Усилитель |
| F4 | - | - |
| F5 | 30 A | Блок управления сдвижным люком |
| F6 | 40 A | Блок управления бортовой сети |
| F7 | - | - |
| F8 | 30 A | Блок управления вентилятором свежего воздуха |
| F9 | - | - |
| F10 | 25 A | Блок управления распознаванием прицепа |
| F11 | 7.5 A | Реле запорных клапанов (природный газ) |
| F12 | 15 A | Левый передний ремень безопасности (левосторонний привод) Правый передний ремень безопасности (правосторонний привод) |
| F13 | 7.5 A | Датчик дождя и света Диагностический разъем Выключатель освещения Блок управления электроникой рулевой колонки |
| F14 | 10 A | Блок управления электроникой рулевой колонки |
| F15 | 7.5 A | Блок управления модулем экстренного вызова и связи Комбинация приборов |
| F16 | 40 A | Блок управления бортовой сети |
| F17 | 30 A | Блок управления дверью водителя (правостороннее исполнение) Блок управления передней пассажирской дверью (левостороннее исполнение) Блок управления задней дверью со стороны водителя (правостороннее исполнение) Задний блок управления дверью со стороны пассажира (левостороннее исполнение) |
| F18 | 30 A | Блок управления бортовой сети |
| F19 | 25 A | Блок управления информационно-развлекательной системой 1 |
| F20 | 30 A | Блок управления бортовой сети |
| F21 | - | - |
| F22 | - | - |
| F23 | 7.5 A | Ручка двери багажного отделения |
| F24 | 5 A | Считыватель карт Телефонный интерфейс USB-концентратор Блок управления системой связи и приема ТВ-тюнер CD-проигрыватель Передний информационный дисплей и блок управления |
| F25 | 7.5 A | Блок управления электроникой рулевой колонки |
| F26 | 7.5 A | Диагностический интерфейс шин данных |
| F27 | 7.5 A | Электронный блок управления амортизаторами |
| F28 | 7.5 A | Датчик сигнализации против угона |
| F29 | 7.5 A | Сирена противоугонной сигнализации |
| F30 | 15 A | Левый передний ремень безопасности (правосторонний привод) Правый передний ремень безопасности (левосторонний привод) |
| F31 | 7.5 A / 15 A | Блок управления отоплением и кондиционированием |
| F32 | 7.5 A | Блок управления электроникой рулевой колонки 6.11.5 Зажигание/пусковой переключатель |
| F33 | 30 A | Блок управления дверью водителя (левостороннее исполнение) Блок управления передней пассажирской дверью (правостороннее исполнение) 6.11.1 Блок управления задней дверью со стороны водителя (левостороннее исполнение) Задний блок управления дверью со стороны пассажира (правостороннее исполнение) |
| F34 | - | - |
| F35 | 40 A | Блок управления бортовой сети |
| F36 | 20 A | Блок управления бортовой сети |
| F37 | 30 A | Подогрев сидений |
| F38 | 30 A | Блок управления бортовой сети |
| F39 | 7.5 A | Передняя камера систем помощи водителю Блок адаптивного круиз-контроля Блок управления парковочным ассистентом Блок контроля слепых зон Блок контроля слепых зон 2 |
| F40 | 7.5 A | Диагностический разъем Выключатель освещения Блок управления электроникой рулевой колонки Левая передняя фара (с галогенными лампами) Правая передняя фара (с галогенными лампами) Корректор фар Блок переключателей 1 на центральной консоли Переключатель света Внутреннее зеркало |
| F41 | 7.5 A | Регулировка наружных зеркал |
| F42 | 7.5 A | Стартер 1 Стартер 2 Датчик положения педали сцепления (с механической коробкой передач) Датчик давления хладагента Блок управления генератором звука Реле запорных клапанов (природный газ) |
| F43 | 15 A | Реле насоса омывателя Электродвигатель заднего стеклоочистителя Обогрев форсунок омывателя Обогрев форсунок омывателя |
| F44 | 7.5 A | Блок управления подушками безопасности Контрольная лампа отключенной подушки безопасности переднего пассажира |
| F45 | - | - |
| F46 | - | - |
| F47 | - | - |
| F48 | 7.5 A | Блок управления электронной блокировкой рулевой колонки Интерфейс системы доступа и пуска двигателя |
| F49 | - | - |
| F50 | - | - |
| F51 | 7.5 A | Разъем USB для зарядки 1 |
| F52 | 15 A | Правая передняя фара (с LED-фарами) |
| F53 | 7.5 A | Блокировка извлечения ключа зажигания Селекторный механизм |
| F54 | 15 A | Левая передняя фара (с LED-фарами) |
| F55 | 20 A | Прикуриватель Предохранитель 51 (блок предохранителей C), разъем USB для зарядки (1) |
| F56 | 30 A | Блок управления отоплением и кондиционированием |
| F57 | - | - |
| F58 | 7.5 A | Насос омывателя ветрового стекла и задний стеклоочиститель |
| F59 | 10 A | Блок управления бортовой сети |
| F60 | 30 A | Блок управления распознаванием прицепа |
| F61 | 30 A | Блок управления распознаванием прицепа |
| R1 | Реле системы дозирования реагента (дизель) Реле запорных клапанов (двигатель на природном газе) |
|
| R2 | Реле насоса омывателя | |
| R3 | Питание клеммы 15 для электронных блоков | |
| R4 | Реле электропитания клеммы 75x | |
| R5 | - | |
| R6 | - |
Блок предохранителей в моторном отсеке
| № | Номинал | Функция/компонент |
|---|---|---|
| F1 | 10 A / 15 A | Блок управления двигателем |
| F2 | 7.5 A / 10 A | Датчик низкого давления топлива (2,0л бензина) Электромагнитный клапан 1 адсорбера (2,0л бензина) Регулирующий клапан 1 (2,0л бензин) Регулирующий клапан давления топлива Топливный клапан (1,0л бензин) Регулятор фаз выпускного распредвала 1 (2,0л бензин) Клапан регулирования давления масла (1,0л бензин) Насос для охлаждения воздушного заряда (1,0л бензин, 1,5 л бензин) Дополнительный насос отопителя (2,0л бензин, 1,5л бензин) |
| F3 | 15 A | Лямбда-зонд 1 после каталитического нейтрализатора Лямбда-зонд 1 перед каталитическим нейтрализатором |
| F4 | 15 A | Для бензинового двигателя с турбонаддувом Реле топливного насоса (для бензинового двигателя без непосредственного впрыска) Реле питания компонентов двигателя |
| F5 | 10 A | Вентилятор радиатора Для бензинового двигателя с турбонаддувом Клапан продувки адсорбера Регулирующий клапан 1 Перепускной клапан турбонагнетателя (2,0л бензин) Клапан впускного коллектора (2,0л бензина) 1 Для бензинового двигателя с турбонаддувом Клапан высокого давления газовой системы Клапан ограничения давления масла (для бензинового двигателя с турбонаддувом, 2,0л бензин) Регулятор охлаждения поршней (2,0л бензина, 1,0л бензина) Впускной кадр для цилиндра 2 (1,5л бензина) Выхлопный привод выхлопа для баллона 2 (1,5л бензина) Впускной кадр для цилиндра 3 (1,5л бензина) Выхлопный привод выхлопа для баллона 3 (1,5л бензина) Регулятор фаз распредвала 1 Датчик уровня и температуры масла (2,0л бензин, 1,0л бензин, 1,5л бензин) |
| F6 | 20 A | Исполнительные механизмы выпускного распредвала 1-3 -N70- |
| F7 | 10 A / 15 A | Запорный клапан системы охлаждения (2,0л бензин) Клапан охлаждения коробки передач (2,0л бензина) Вакуумный насос тормозной системы Для бензинового двигателя с турбонаддувом |
| F8 | 10 A | Реле питания компонентов двигателя (2,0л бензин) Форсунки цилиндров 1-4 (для бензинового двигателя без непосредственного впрыска) Газовые клапаны 1-3 (двигатель, работающий на природном газе) Форсунки 2, цилиндры 1-4 (2,0л бензин) Исполнительный механизм выпускного распредвала A, цилиндры 1-4 (2,0л бензин) Исполнительный механизм выпускного распредвала B, цилиндры 1-4 (2,0л бензина) |
| F9 | 7.5 A | Выключатель тормозного света |
| F10 | 7.5 A | Блок управления системой контроля аккумуляторной батареи Блок управления бортовой сети Диагностический интерфейс шин данных |
| F11 | 30 A | Вспомогательный гидравлический насос 1 для масла коробки передач |
| F12 | 10 A | Магнитная муфта |
| F13 | - | - |
| F14 | 7.5 A | Блок управления двигателем Система ABS/ESC Главное реле |
| F15 | 30 A / 15 A | Мехатронный блок коробки передач с двойным сцеплением |
| F16 | - | - |
| F17 | 7.5 A | Блок управления двигателем |
| F18 | 30 A | Стартер |
| F19 | - | - |
| F20 | 60 A | Система ABS/ESC |
| F21 | 25 A | Система ABS/ESC Фильтр отключения |
| F22 | - | - |
| F23 | - | - |
| F24 | 30 A | Термовыключатели вентилятора радиатора |
| F25 | 20 A | Вентилятор радиатора (для бензинового двигателя без непосредственного впрыска) |
| F26 | 50 A | Вентилятор радиатора Для бензинового двигателя с турбонаддувом |
| F27 | 30 A | Вентилятор радиатора (для бензинового двигателя без непосредственного впрыска) |
| F28 | - | - |
| F29 | - | - |
| R1 | Реле топливного насоса (бензин) Реле питания компонентов двигателя (2,0л бензин) |
|
| R2 | Магнитная муфта | |
| R3 | Стартер 2 | |
| R4 | Реле вакуумного насоса (1,5л бензин) | |
| R5 | Стартер 1 | |
| R6 | Главное реле (бензин) Электромагнитное реле клеммы 30 (дизель) |
|
| R7 | Реле 2-й скорости вентилятора радиатора (бензин) Реле высокотемпературного контура (дизель) |
|
| R8 | Реле вентилятора радиатора (бензин) Низкотемпературный контур (дизель) |
|
| R9 | Блок автоматического управления временем накала (дизель) | |
| R10 | - |
Дополнительная информация: Volkswagen Polo Mk6 2018-2022
Предохранители и реле volkswagen polo mk6 2018 2022: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
