Предохранители и реле Volkswagen Polo 9N (2002-2009)
Схемы относятся к указанным годам и вариантам Volkswagen Polo 9N (2002-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье мы рассматриваем Volkswagen Polo четвертого поколения (mk4/9N), полученную из 2002 в адрес 2009. Вот вы найдете блок предохранителей диаграммы Фольксваген Поло 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей VW Polo mk4 (2002-2009)
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей
Расположение блока предохранителей

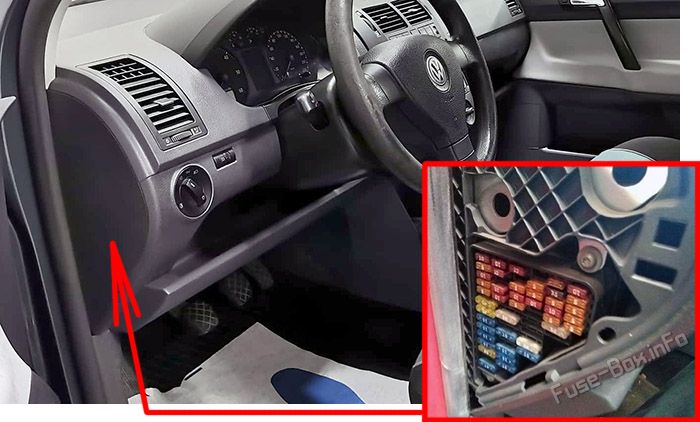

Блок предохранителей расположен за крышкой на боковой стороне панели приборов со стороны водителя.

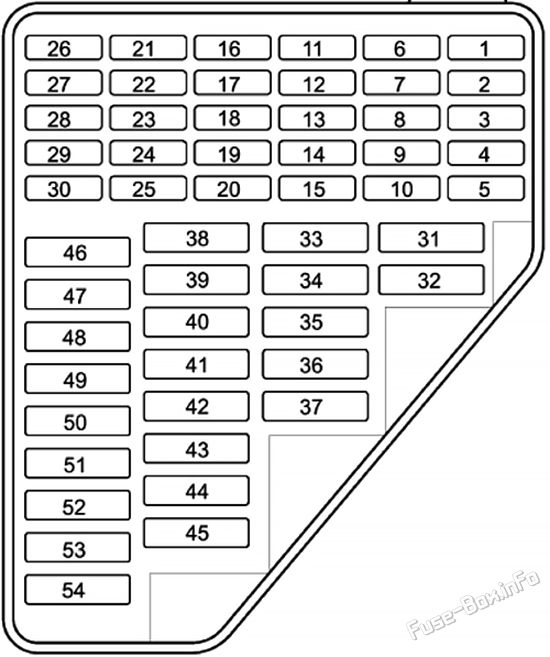

Схема блока предохранителей
| № | Ампы | Функция/компонент |
|---|---|---|
| 1 | 10A | Мотор для очистителя заднего окна |
| 2 | 5A | Световой знак для получения лицензии |
| 3 | 5A | Задняя левая противотуманная лампа Расстояние для прицепа, задний противотуманный огонь |
| 4 | 5A | Выключатель системы управления круизом Выключатель педали сцепления Выключатель педали тормоза вентилятор радиатора реле Устройство управления топливными насосами |
| 5 | 5A | 4.3.1 Устройство управления двигателем Рециркуляция отработавших газов |
| 6 | 5A | Регулятор диапазона видимости лучей |
| 7 | 7.5A/5A | 2002-2004: Рециркуляция отработавших газов Измеритель воздушных потоков Датчик уровня масла Электрогидравлическое управление Элемент нагревателя картерных двигателей 2005-2009: Уровень нефти и ее температурный отправитель 6.7.8 Устройство управления рулевым управлением с механическим приводом Элемент нагревателя картерных двигателей |
| 8 | 5A | Бортовой блок управления энергоснабжением Зеркало-нагреватель |
| 9 | 10A | 2002-2004 (FSI): Датчик кислорода Отопитель картерного газа Регулирующий клапан |
| 10 | 5A | Группа управления мобильной телефонной связью (наблюдение за электроникой) 2006-2009) Устройство управления с дисплеем радио- и навигационной системы Бортовой блок управления энергоснабжением Радио |
| 11 | 5A | 4.7.5 Выключатель регулировки зеркал Сбрасывание внешнего устройства управления зеркалом |
| 12 | 5A | Луковица правой задней фары Левая боковая лампочка |
| 13 | 5A | Левую боковую лампочку Левая хвостовая лампочка |
| 14 | 10A | Отопитель картерных двигателей Реле для работы на вторичных насосах Рециркуляция отработавших газов Входная пашина Отправитель |
| 15 | 10A | Многофункциональное переключатель Автоматическая коробка передач |
| 16 | 10A | Выключатель для очистных устройств Бортовой блок управления энергоснабжением Мотор для очистителя заднего окна Ветряной стеклоочистительный насос и задний стеклоочиститель |
| 17 | 5A | 4.3.1 Устройство управления двигателем |
| 18 | 5A | Климатический, климатический,вентилятор радиатора:: блок управления, навигационный, реверсный насос, освещение функций, внутренний датчик мониторинга, зеркало |
| 19 | 10A | Переключение света Группа контроля за парковкой автомобилей Элемент стирального реактивного обогревательного устройства Элемент стирального реактивного обогревательного устройства Освещение рычага селекторной системы (2002-2004) |
| 20 | 5A | Вставить блок управления в панель тире |
| 21 | 10A | Луч правой фары дальнего света |
| 22 | 10A | Лобовая лампа дальнего света |
| 23 | 10A | Выключатель системы управления тягой TCS и ESP кнопка Кнопка отображения устройства контроля давления в шинах Отправитель угла поворота, только модели с ESP ABS БД система |
| 24 | 10A/15A | 2002-2006: Бортовой блок управления снабжением, запирающий двигатель наливного наливного наливного устройства Бортовой блок управления снабжением, центральный блокирующий двигатель в задней крышке 2006-2009: Подогреваемый регулятор сиденья водителя Регулятор подогрева переднего пассажирского сиденья Подогрев устройства управления передними сиденьями |
| 25 | 10A | Инжекторы Регулировочный компрессор Термостатный обогреватель Топливный клапан |
| 26 | 10A | 2002-2004:: тормозные огни 2005-2009:: реле насоса охлаждения (только) BJX) |
| 27 | 5A | Отправитель угла поворота Вставить блок управления в панель тире |
| 28 | 10A | Бортовой блок управления снабжением, реле для внутренних огней Реле для дверных предупреждающих огней |
| 29 | 5A | Климатронический блок управления Регулятор системы кондиционирования воздуха Группа управления мобильной телефонной связью 16-штырьковый соединитель, диагностическое соединение |
| 30 | 5A | Бортовой блок управления энергоснабжением, замок переключения передач, датчик дождя |
| 31 | 25A | Устройство управления дверью водителя Двигатель регулятора бокового окна водителя |
| 32 | 15A | 2002-2004: Отопление сидений 2005-2009: Выключатель тормозного света Реле для подавления торможения |
| 33 | 15A | Тревожный сигнал |
| 34 | 15A/20A | 2002-2004: Сокет в багажном отделении (вариант) 2005-2006: 12В розетка 2006-2009: Зажигалка для сигарет 12В розетка Заблокировать диод |
| 35 | 20A | Регулировочный блок для раздвижной крыши |
| 36 | 25A | Свежий воздуходувочный переключатель Устройство управления свежими воздуходувками |
| 37 | 15A/20A | Преобразователь зажигания |
| 38 | 25A | Устройство управления задней левой дверью |
| 39 | 25A | Устройство управления передней боковой дверью пассажира |
| 40 | 10A/20A/30A | 4.3.1 Устройство управления двигателем |
| 41 | 15A | Топливный насос |
| 42 | 15A/20A | Регулятор NOx, датчик кислорода, система охлаждения отработавших газов |
| 43 | 15A | Луч ближнего света 4.7 Управляющий двигатель правого огня |
| 44 | 15A | Левая туманная лампочка Правая туманная лампочка |
| 45 | 15A | 4.3.1 Устройство управления двигателем |
| 46 | 20A | Бортовой блок управления энергоснабжением Автоматическая периодическая мытье и стирка реле |
| 47 | 20A/30A | Бортовой блок управления энергоснабжением Подогреваемое заднее окно |
| 48 | 15A | Бортовой блок управления питанием, сигналы поворота |
| 49 | 10A/15A | 2002-2006: Зажигалка для сигарет 2006-2009: Бортовой блок управления снабжением, запирающий двигатель наливного наливного наливного устройства Бортовой блок управления снабжением, центральный блокирующий двигатель в задней крышке |
| 50 | 15A | 2002-2004: Централизованное блокирование 2005-2009: Узкое ультразвуковое датчико против угона Централизованное контрольное устройство системы удобств |
| 51 | 15A | Устройство управления с дисплеем радио- и навигационной системы Блок управления ближним светом, вкл./выкл. функции «Проводи домой» Радио |
| 52 | 20A | Реле системы стиральной системы подсветки Бортовое устройство управления снабжением Труба тон, рог дрожащий рог храпов |
| 53 | 25A | Устройство управления задней правой дверью |
| 54 | 15A | Лобовая лампа ближнего света Машина управления подголовником |
Реле

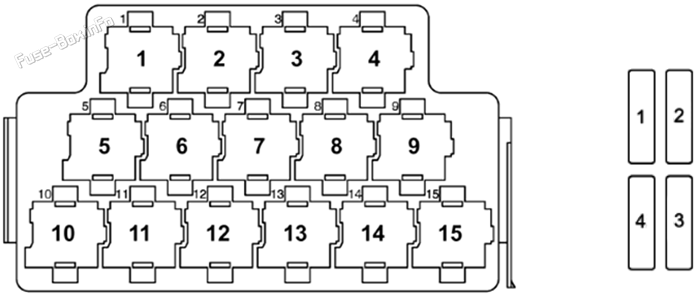

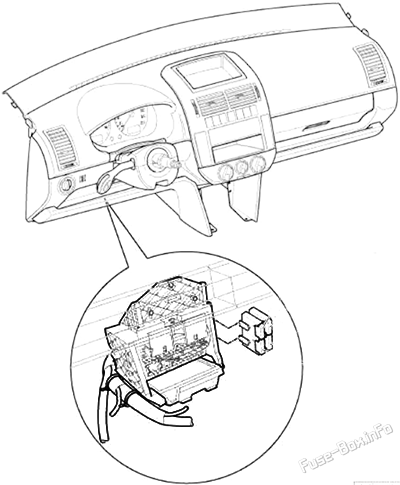

Панель реле расположена под панелью приборов со стороны водителя.
| № | Ампы | Описание |
|---|---|---|
| 1 | 2002-2004: Реле с режимом вождения в школе 2005-2009: Реле для работы на вторичных насосах (код двигателя) BJX) Сбрасывание внешнего устройства управления зеркалом |
|
| 2 | 2005-2009: Сбрасывание внешнего устройства управления зеркалом Реле с режимом вождения в школе |
|
| 3 | Реле с заглушкой (дизельные двигатели) Реле питания мотронного тока (2002-2007) |
|
| 4 | Реле топливного насоса | |
| 5 | 2002-2004: Реле для предупреждающих огней 2005-2007: Реле для дверных предупреждающих огней Реле для подавления торможения |
|
| 6 | Реле системы стиральной системы подсветки | |
| 7 | 2002-2004: Реле для ингибитора стартера 2005-2009:: блок управления боковыми лучами ближнего света, включен/выключен (система возвращения домой) |
|
| 8 | Реле с низкой теплоотдачей (дизельные двигатели) Реле насоса охлаждения (2005-2007, код двигателя BJX) |
|
| 9 | Высокотемпературный реле (дизельные двигатели) | |
| 10 | Эстафета питания мотронного тока вентилятор радиатора (коды двигателей) ASZ, BLT) Реле питания (2002-2004) |
|
| 11 | Х-контактный реле экстренной связи | |
| 12 | Реле подачи топлива | |
| 13 | Реле топливного насоса (двигатели петролей) | |
| 14 | 40A | 2.2.4.5.8 взрыватели дизельных двигателей: Зарядчик для обогрева элементов 1 Взрыватель обогревательного элемента 2 Зарядчик для обогрева элементов 3 |
| 15 | 2002-2004: Реле системы прямого впрыска дизельных двигателей 2005-2009: Терминал 30-я электроэлектрическая реле (дизельные двигатели) Реле питания мотронного тока (двигатели, не коды двигателя) BUD, BTS) Реле топливного насоса (2005-2007, коды двигателей BMD, BME) |
|
| F1 | 10A | Расстояние для прицепа |
| F2 | 15A | Подогреваемый регулятор сиденья водителя Регулятор подогрева переднего пассажирского сиденья Подогреваемый блок управления сиденьем водителя Нагреваемый передний блок управления пассажирским сиденьем |
| F3 | 10A/5A | Режим обучения в школе вождения Выключатель светофора Предупреждающий переключатель Вставить блок управления в панели тире (Южная Африка, из 2006, 5A) |
| F4 | 10A | Режим обучения в школе вождения 12В розетка |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей
Расположение блока предохранителей

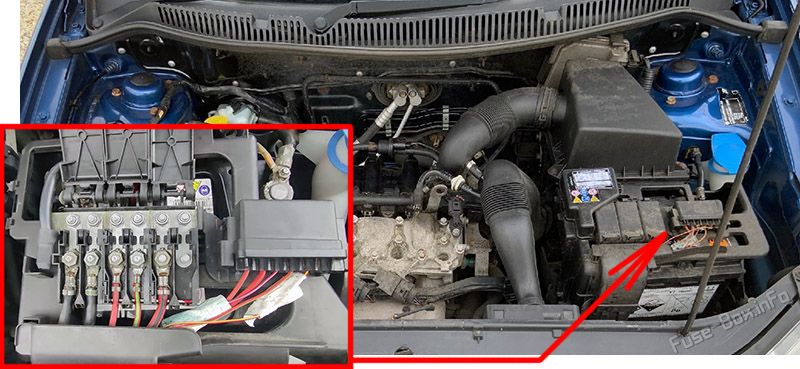

Основной блок предохранителей расположен сверху на аккумуляторной батарее в моторном отсеке.
Схема блока предохранителей

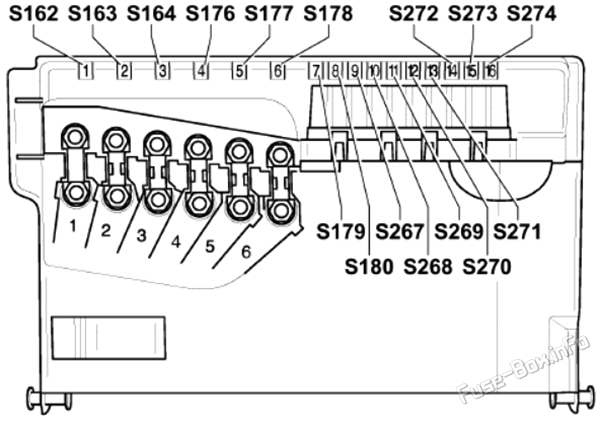

Вариант 1
| № | Ампы | Функция/компонент |
|---|---|---|
| S162 | 175A | Переносчик |
| S163 | 110A | В. Владелец взрывателя |
| S164 | 50A | 6.7.8 Устройство управления рулевым управлением с механическим приводом |
| S176 | 50A | Регулятор активации заглушки Свечи зажигания двигателя Мотор для нагнетательного насоса |
| S177 | 40A | вентилятор радиатора (модели с системой кондиционирования воздуха или климаттроном) |
| S178 | 40A | ABS БД система |
| S179 | 25A | ABS БД система |
| S180 | 30A | вентилятор радиатора |
| S267 | - | - |
| S268 | 5A | Бортовой блок управления энергоснабжением |
| S269 | 5A | вентилятор радиатора БД система |
| S270 | - | - |
| S271 | 5A | Автоматическая коробка передач |
| S272 | - | - |
| S273 | - | - |
| S274 | - | - |

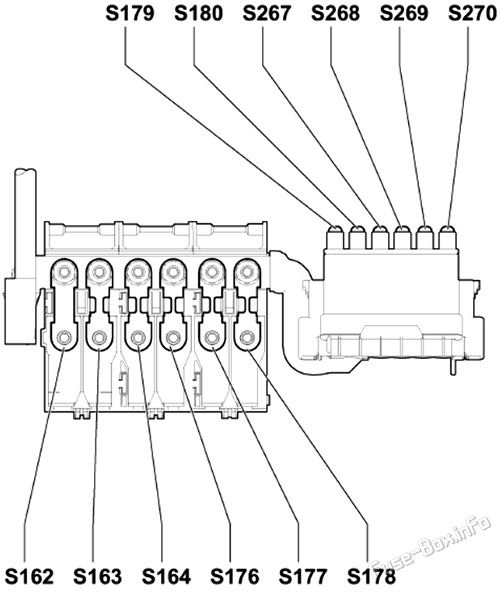

Вариант 2
| № | Ампы | Функция/компонент |
|---|---|---|
| S162 | 175A | Переносчик |
| S163 | 110A | В. Владелец взрывателя |
| S164 | 40A | вентилятор радиатора (модели с системой кондиционирования воздуха или климаттроном) |
| S176 | 40A | ABS БД система |
| S177 | 50A | 6.7.8 Устройство управления рулевым управлением с механическим приводом |
| S178 | 50A | Регулятор активации заглушки Свечи зажигания двигателя Мотор для нагнетательного насоса |
| S179 | 25A | ABS БД система |
| S180 | 30A | вентилятор радиатора |
| S267 | 5A | вентилятор радиатора БД система |
| S268 | 10A | ABS БД система |
| S269 | 5A | Бортовой блок управления энергоснабжением |
| S270 | 5A | Устройство управления системой прямого впрыска дизельных двигателей (модели с кодом двигателя) BMT) |
