Предохранители и реле Volkswagen Polo 6N/6KV (1995-2002)
Схемы относятся к указанным годам и вариантам Volkswagen Polo 6N/6KV (1995-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье приведены схемы блоков предохранителей и реле Volkswagen Polo (Typ 6N/6KV) третьего поколения 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 годов выпуска. Здесь вы найдете информацию о расположении блоков предохранителей в автомобиле и назначении каждого предохранителя и реле.
Схема предохранителей VW Polo mk3 (1994-2002)
Содержание
Расположение блоков предохранителей
Расположение блоков предохранителей
Пассажирский салон

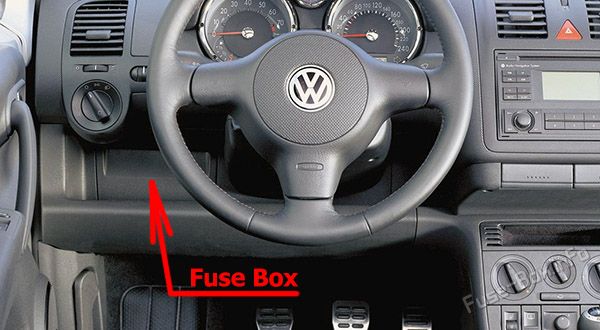

Блок предохранителей расположен за крышкой в нижней части панели со стороны водителя.
Моторный отсек

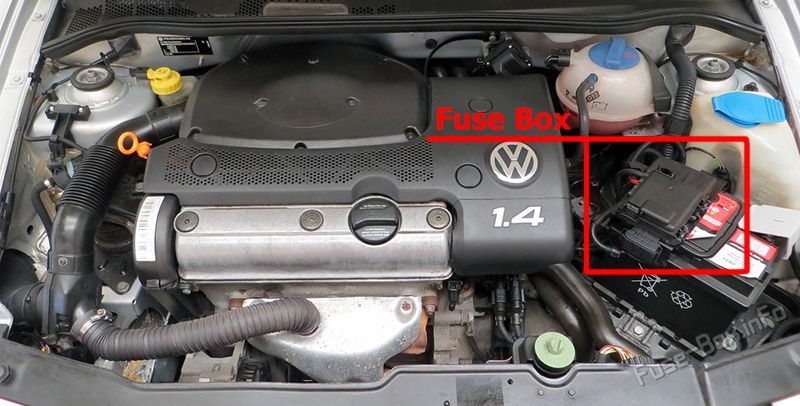

Блок расположен на аккумуляторной батарее.
Схемы блоков предохранителей
Схемы блоков предохранителей
1994, 1995, 1996

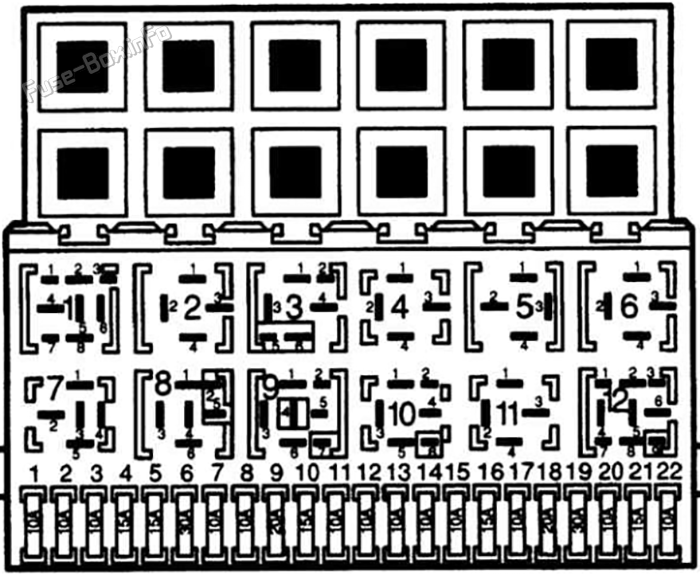

Схема блока предохранителей в панели приборов
| № | Номинал | Описание |
|---|---|---|
| 1 | 10A | Левая фара ближнего света, левый корректор фар |
| 2 | 10A | Правая фара ближнего света, правый корректор фар |
| 3 | 10A | Подсветка номерного знака |
| 4 | 15A | Задний стеклоочиститель |
| 5 | 15A | Омыватель ветрового стекла, обогреваемые форсунки омывателя |
| 6 | 20A | Вентилятор свежего воздуха, кондиционер |
| 7 | 10A | Правые габаритные и задние огни |
| 8 | 10A | Левые габаритные и задние огни |
| 9 | 20A | Обогрев заднего стекла |
| 10 | 15A | Задний противотуманный фонарь |
| 11 | 10A | Левая фара дальнего света |
| 12 | 10A | Правая фара дальнего света |
| 13 | 10A | Звуковой сигнал |
| 14 | 15A | Фонари заднего хода, дополнительное оборудование |
| 15 | 10A | Электрооборудование двигателя |
| 16 | 15A | Комбинация приборов и указатели поворота |
| 17 | 10A | Указатели поворота |
| 18 | 20A | Топливный насос, лямбда-зонд |
| 19 | 30A | Вентилятор радиатора |
| 20 | 10A | Стоп-сигналы |
| 21 | 15A | Освещение салона, комбинация приборов, самодиагностика |
| 22 | 10A | Радио, прикуриватель |
| Реле: | ||
| 1 | Реле кондиционера | |
| 2 | Реле заднего стеклоочистителя/омывателя | |
| 3 | - | |
| 4 | Реле контакта X | |
| 5 | - | |
| 6 | Реле аварийной сигнализации | |
| 7 | Реле системы омывателя/очистителя фар | |
| 8 | Реле прерывистого режима стеклоочистителя/омывателя | |
| 9 | Зуммер включенного освещения | |
| 10 | Перемычка противотуманных фар | |
| 11 | Перемычка звукового сигнала | |
| 12 | Реле топливного насоса Реле накала |
|
| Реле над релейной панелью: | ||
| Реле электростеклоподъемников и/или сдвижного люка | ||
| Держатель клеммы | ||
| Держатель клеммы | ||
| Реле блокировки стартера | ||
| 3.2.3 Реле предварительного подогрева впускного коллектора | ||
| Устройство контроля падения давления | ||
| 30A | Предохранитель 1 блока управления ABS (гидравлический насос) | |
| 30A | Предохранитель 2 блока управления ABS | |
| Термопредохранитель и/или сдвижного люка | ||
| 50A | Свечи накаливания |
Дополнительные реле:
- Под сиденьем водителя: блок управления обогревом сиденья водителя
- Под сиденьем пассажира: блок управления обогревом пассажирского сиденья
- В моторном отсеке (слева): блок управления вентилятора радиатора ABS
1997, 1998

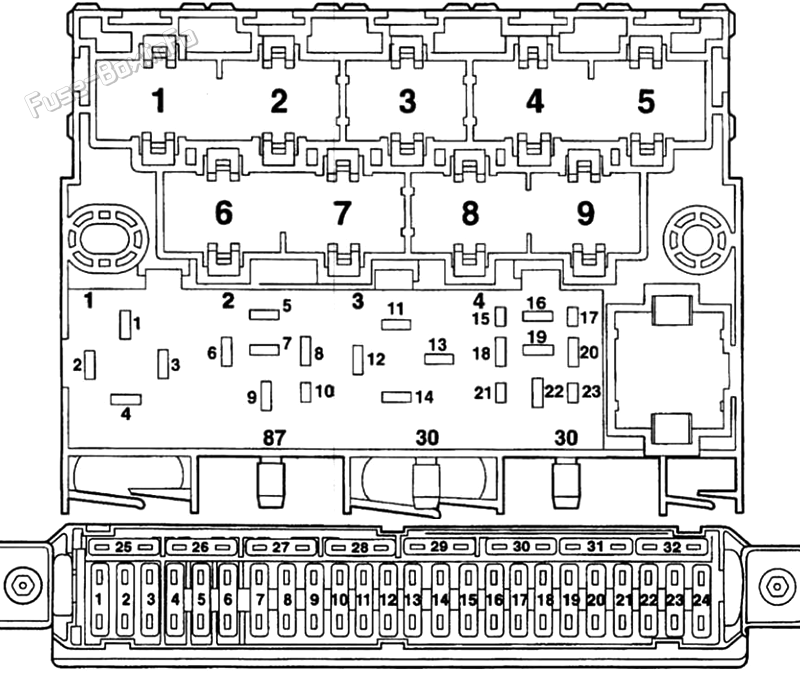

Схема блока предохранителей в панели приборов
| № | Номинал | Описание |
|---|---|---|
| 1 | 15A | 4.3.1 Блок управления двигателем |
| 2 | 10A | Блок управления двигателем (только бензиновые двигатели) Электрооборудование двигателя (только дизельные двигатели) |
| 3 | 7.5A | Электрооборудование двигателя |
| 4 | 15A | Катушка зажигания |
| 5 | 10A | Автоматическая коробка передач, блок управления, блокировка селектора |
| 6 | 5A | Автоматическая коробка передач, блок управления |
| 7 | 5A | Система ABS |
| 8 | 15A | Форсунки, лямбда-зонд |
| 9 | 10A | 4.3.1 Блок управления двигателем |
| 10 | 15A | Блок управления двигателем (только бензиновые двигатели) Электрооборудование двигателя (только дизельные двигатели) |
| 11 | 15A | Звуковой сигнал, обогрев сидений |
| 12 | 10A | Правая фара дальнего света, контрольная лампа дальнего света |
| 13 | 10A | Левая фара дальнего света |
| 14 | 10A | Правая фара ближнего света, правый корректор фар |
| 15 | 10A | Левая фара ближнего света, левый корректор фар |
| 16 | 5A | Правые габаритные и задние огни |
| 17 | 5A | Левые габаритные и задние огни |
| 18 | 7.5A | Фонари заднего хода, обогреваемые форсунки омывателя, подсветка селектора передач |
| 19 | 15A | Передние противотуманные фары, задний противотуманный фонарь |
| 20 | 10A | Стоп-сигналы |
| 21 | 10A | Аварийная сигнализация |
| 22 | 5A | Указатели поворота |
| 23 | 15A | Омыватель ветрового стекла |
| 24 | 10A | 6.7.7.6 Задний стеклоочиститель, обогреваемые и регулируемые наружные зеркала |
| 25 | 15A | Обогрев заднего стекла |
| 26 | 5A | Комбинация приборов, часы |
| 27 | 5A | Диагностический разъем, комбинация приборов, освещение салона, освещение багажника |
| 28 | 15A | Радио, прикуриватель, центральный замок |
| 29 | 5A | Освещение салона, привод заслонки вентилятора свежего воздуха/рециркуляции |
| 30 | 20A | Вентилятор свежего воздуха |
| 31 | 5A | Подсветка номерного знака |
| 32 | 15A | Топливный насос |
| Реле: | ||
| 1 | Реле аварийной сигнализации | |
| 2 | Реле прерывистого режима стеклоочистителя и омывателя | |
| 3 | Реле контакта X | |
| 4 | Реле топливного насоса |

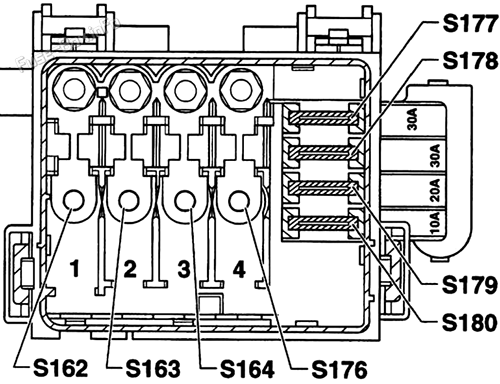

Схема блока предохранителей в моторном отсеке
| № | Номинал | Описание |
|---|---|---|
| S162 | 110A | Генератор |
| S163 | 50A | Салонный блок предохранителей |
| S164 | 50A | Свечи накаливания двигателя |
| S176 | 50A | Свечи накаливания / подогрев охлаждающей жидкости |
| S176 | 30A | Кондиционер |
| S177 | 30A | Система ABS |
| S176 | 30A | Система ABS |
| S179 | 20A | Вентилятор радиатора |
| S180 | 10A | Кондиционер |
1999, 2000, 2001, 2002

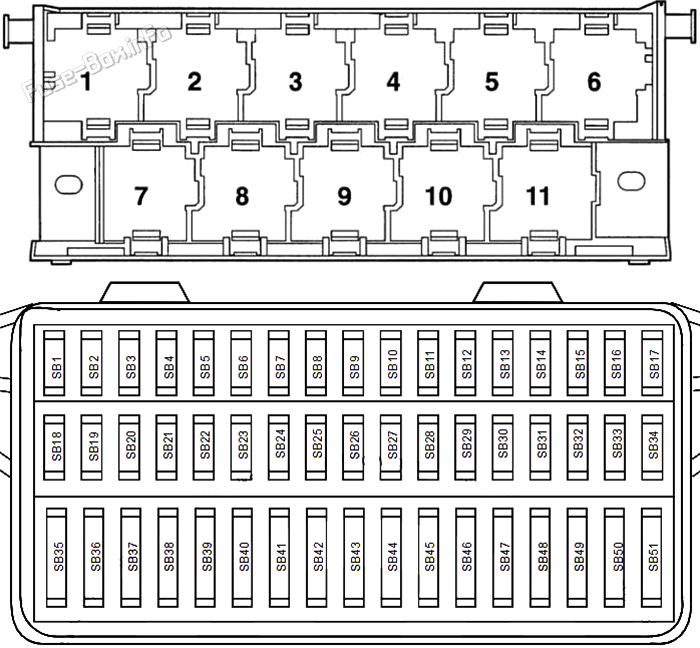

Схема блока предохранителей в панели приборов
| № | Номинал | Описание |
|---|---|---|
| SB1 | 10A | Обогрев лямбда-зонда, ACF, выключатель с переменной длительностью работы |
| SB2 | 5A | Подсветка номерного знака |
| SB3 | 10A | Форсунки |
| SB4 | 5A | Левый габаритный огонь |
| SB5 | 5A | Правый габаритный огонь |
| SB6 | 15A | Задний стеклоочиститель |
| SB7 | 75A | Указатели поворота |
| SB8 | 5A | ABS с EDL/ESP |
| SB9 | 5A | Корректор фар |
| SB10 | 7.5A | Освещение салона, бардачка, зеркала и багажного отделения, подсветка дверей |
| SB11 | 5A | Диагностический разъем, комбинация приборов, Climatronic |
| SB12 | 10A | Правая фара дальнего света, контрольная лампа дальнего света |
| SB13 | 10A | Левая фара дальнего света |
| SB14 | 10A | Аварийная сигнализация, противоугонная система |
| SB15 | 10A | Стоп-сигналы |
| SB16 | 5A | Клемма S, запуск/включение зажигания |
| SB17 | - | - |
| SB18 | 5A | Обогрев наружных зеркал |
| SB19 | 15A | Звуковой сигнал |
| SB20 | 10A | Телефон / подготовка под телефон |
| SB21 | 5A | Автоматическая коробка передач |
| SB22 | 15A | Сирена противоугонной сигнализации |
| SB23 | 5A | EGR, расходомер воздуха, дополнительное реле подогрева, реле свечей накаливания |
| SB24 | 5A | Выключатель педали сцепления (дизель), выключатель стоп-сигнала (EPC) |
| SB25 | 5A | Выключатель селектора АКП AG4 |
| SB26 | 7.5A | Кондиционер, центральный замок, электростеклоподъемники, электрозеркала, навигация |
| SB27 | 5A | Комбинация приборов и указатели поворота |
| SB28 | 5A | Датчик скорости, иммобилайзер |
| SB29 | 75A | Фонари заднего хода, обогреваемые форсунки омывателя, электропривод корректора фар |
| SB30 | 5A | Клапан рециркуляции отработавших газов, адсорбер с активированным углем, трубка подогрева |
| SB31 | 5A | Запорный клапан, блок управления двигателем |
| SB32 | 5A | Запорный клапан (дизель) |
| SB33 | 10A | Блокировка селектора автоматической коробки передач |
| SB34 | 10A | Катушка зажигания |
| SB35 | 25A | Стеклянный люк, складная крыша |
| SB36 | 15A | 4.3.1 Блок управления двигателем |
| SB37 | 15A | 4.3.1 Блок управления двигателем |
| SB38 | 25A | Стеклоподъемник двери водителя |
| SB39 | 25A | Стеклоподъемник передней пассажирской двери |
| SB40 | 15A | Топливный насос |
| SB41 | 15A | Центральный замок, противоугонная система |
| SB42 | 15A | Радио, навигация |
| SB43 | 15A | Передние противотуманные фары, задний противотуманный фонарь |
| SB44 | 15A | Левая фара ближнего света |
| SB45 | 15A | Правая фара ближнего света |
| SB46 | 15A | Прикуриватель |
| SB47 | 20A | Омыватель фар |
| SB48 | 20A | Обогрев заднего стекла |
| SB49 | 25A | Вентилятор свежего воздуха |
| SB50 | 15A | Стеклоочиститель, насос омывателя ветрового стекла |
| SB51 | 15A | Обогрев сидений |
| Реле: | ||
| 1 | Реле топливного насоса (только бензиновые двигатели) Запорный клапан (дизельные двигатели) |
|
| 2 | Реле стеклоочистителя/омывателя с датчиком дождя | |
| 7 | Реле контакта X | |
| 8 | Обогрев наружных зеркал |

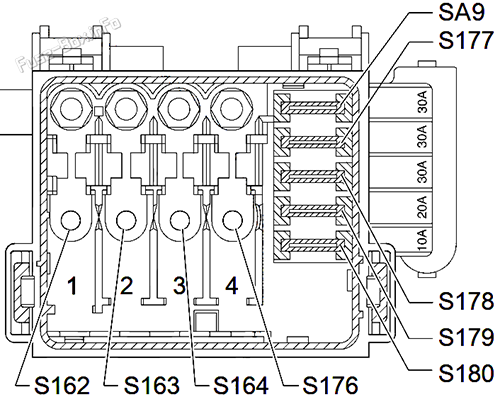

Схема блока предохранителей в моторном отсеке
| № | Номинал | Описание |
|---|---|---|
| S162 | 110A | Генератор |
| S163 | 80A | Салонный блок предохранителей |
| S164 | 50A | Свечи накаливания двигателя |
| S176 | 50A | Свечи накаливания / вентилятор радиатора |
| S176 | 30A | Система кондиционирования воздуха |
| S177 | 30A | Система ABS |
| S178 | 30A | Система ABS |
| S179 | 20A | Вентилятор радиатора |
| S180 | 10A | Система кондиционирования воздуха |
| SA9 | 30A | Кондиционер, свечи накаливания (дизель) |
Дополнительная информация: Volkswagen Polo 6N/6KV (1995-2002)
Предохранители и реле volkswagen polo 6n 6kv 1995 2002: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
