Предохранители и реле Volkswagen Passat B9 (2024-2025)
Схемы относятся к указанным годам и вариантам Volkswagen Passat B9 (2024-2025). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье рассматривается Volkswagen Passat девятого поколения (B9) 2024 и 2025 годов выпуска. Здесь вы найдете схемы блоков предохранителей Volkswagen Passat B9 2024 и 2025 годов, сведения о расположении предохранителей в автомобиле и назначении каждого предохранителя и реле.
Схема предохранителей VW Passat B9
Содержание
Расположение блоков предохранителей

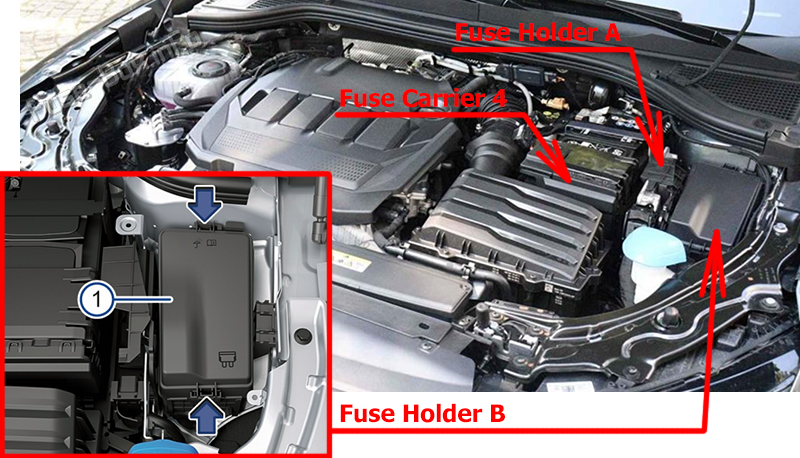

Моторный отсек
Нажмите на фиксаторы в направлении стрелок, чтобы снять крышку блока предохранителей (1). Пластиковый пинцет для извлечения предохранителей находится внутри крышки блока предохранителей или на монтажном блоке.
Салон

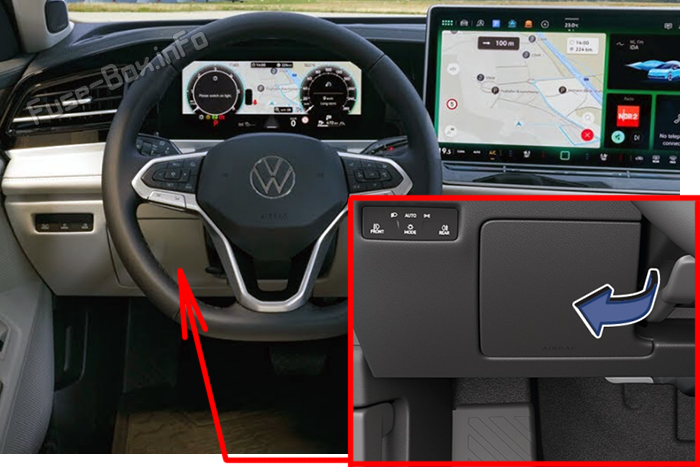

Автомобиль с левым рулем
Потяните крышку на себя в направлении стрелки.

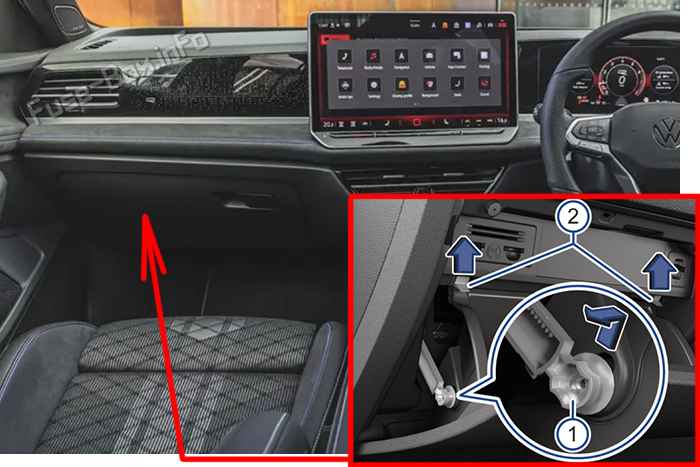

Автомобиль с правым рулем
- Откройте перчаточный ящик и при необходимости опустите его вниз.
- Поднимите демпфер вверх из отверстия крепления и отсоедините его в направлении стрелки (1).
- Нажмите стопор вверх по направлению стрелки и одновременно откройте перчаточный ящик дальше вниз (2).
Схемы блоков предохранителей
2024-2025
Блок предохранителей A
| № | Номинал | Функция/компонент |
|---|---|---|
| SA1 | 150A | Блок предохранителей B -SB- |
| SA2 | 100A | Вентилятор радиатора -VX57- |
| SA3 | 200A | Вентилятор радиатора -VX57- |
| 508 | - | Держатель предохранителей 4 -ST4- |
| SA4 | 125A | Блок предохранителей C -SC- |
| SA5 | 125A | Блок предохранителей C -SC- |

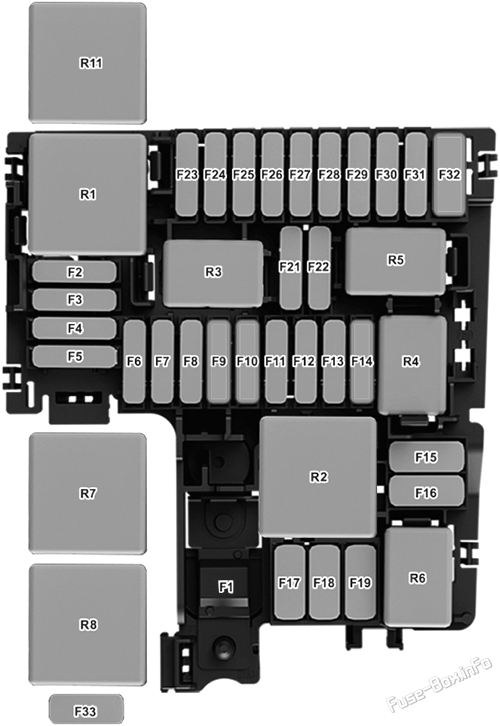

Блок предохранителей B
| № | Номинал | Функция/компонент |
|---|---|---|
| F1 | - | - |
| F2 | 7.5A | Блок управления ABS -J104- (предохранитель с серебристыми контактами) |
| F3 | - | - |
| F4 | 30A | Лобовой левый фара -MX1- (Фуза с серебряными штепсельными контактами) |
| F5 | 30A | Передний правый фара -MX2- (Фуза с серебряными штепсельными контактами) |
| F6 | - | - |
| F7 | 30A | Вспомогательный гидравлический насос 1 для масла коробки передач -V475- |
| F8 | 40A | Тормозной сервопривод -NX6- (правый драйв) |
| F9 | 15A | Рог |
| F10 | 30A | Ветровые стеклоочистители -VX58- |
| F11 | - | - |
| F12 | 30A (0CW) 15A (0GC) | Мехатронический блок для коробки передач с двойным сцеплением -J743- |
| F13 | - | - |
| F14 | 20A | Вспомогательный обогревательный блок -J364- (для моделей с вспомогательным отоплением) |
| F15 | 40A | ABS- блок управления -J104- |
| F16 | 50A | вентилятор радиатора -VX57- |
| F17 | 40A | Дополнительный элемент обогревательного воздуха -Z35- |
| F18 | 40A | Дополнительный элемент обогревательного воздуха -Z35- |
| F19 | - | - |
| F20 | - | - |
| F21 | - | - |
| F22 | - | - |
| F23 | 10A | 4.3.1 Устройство управления двигателем/двигателем -J623- (Фуза с серебряными штепсельными контактами) |
| F24 | 5A/10A | вентилятор радиатора -VX57- (Фуза с серебряными штепсельными контактами) Регулятор камеры выхлопа 1 -N318- Регулирующий клапан кашеуфта 1 -N727- Клапан для ограничения давления в масле -N428- Активированный соленоидный клапан фильтра древесного угля 1 -N80- Впускной привод камеры для цилиндра 2 -N583- Выпускной привод камеры для баллона 2 -N587- Впускной привод камеры для цилиндра 3 -N591- Выпускной привод выхлопных газов для цилиндра 3 -N595- Функция для активной сепарации нефти -GX47- |
| F25 | - | - |
| F26 | 10A | 4.2.4.2.3 Насос охлаждения воздушного заряда -V188- |
| F27 | 10A | Пробоотборник Lambda 1 перед каталитическим нейтрализатором -GX10- Пробоотборник Lambda 1 после каталитического нейтрализатора -GX7- |
| F28 | 20A | 1 с фазой выпуска -N70- 3.2.3.2 Крутящий элемент зажигания 2 с фазой выпуска -N127- 3 с фазой выпуска -N291- 4 с фазой выпуска -N292- |
| F29 | 15A (FWD) 20A (AWD) | Устройство управления топливными насосами -J538- |
| F30 | - | - |
| F31 | - | - |
| F32 | 40A | Подогреваемый реле ветрового стекла -J47- |
| F33 | 40A | Дополнительный элемент обогревательного воздуха -Z35- (Дизель) |
| R1 | Главный реле J271- (Гаслин) | |
| R2 | Высокотемпературный реле -J360- (Дизель) | |
| R3 | - | |
| R4 | Рычаг реле -J413- | |
| R5 | - | |
| R6 | - | |
| R7 | - | |
| R8 | Реле с низкой теплоотдачей -J359- | |
| R11 | Подогреваемый реле ветрового стекла -J47- |
Фузесный перевозчик 4
| № | Амп | Функция/компонент |
|---|---|---|
| A | 400A | Преобразователь напряжения, 48 В / 12 В -A7- (Модели с 48-вольтной гибридной системой) Стартер - В (образцы без гибридной системы с 48-вольтным напряжением) |
| B | - | - |
| C | - | - |
| D | 40A | ABS- блок управления -J104- |
| E | 40A | ABS- блок управления -J104- |
| F | 40A | Тормозной сервопривод -NX6- (Легкое руль) |

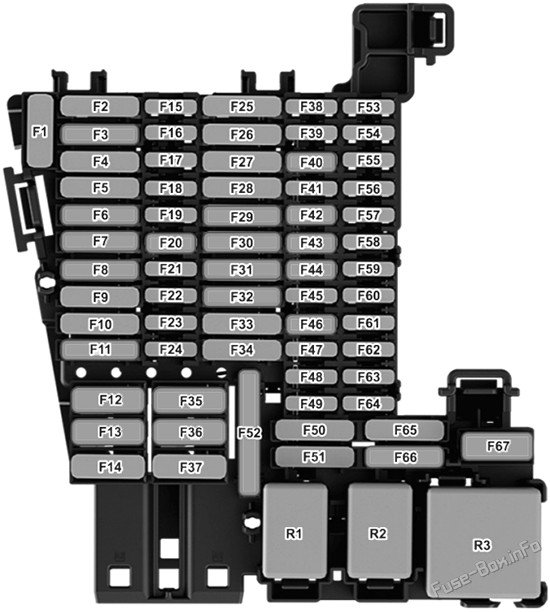

Вентилятор C
| № | Амп | Функция/компонент |
|---|---|---|
| F1 | - | - |
| F2 | - | - |
| F3 | 25A | Устройство для контроля за детектором прицепа -J345- |
| F4 | 20A | Устройство управления для обогрева агента -J891- (Дизель) |
| F5 | 25A | Отправитель парковочного шлюза -G747- |
| F6 | 30A | Бортовой блок управления снабжением (внутреннее освещение) -J519- |
| F7 | 30A | Устройство управления системой отопления и кондиционирования воздуха (нагрев переднего сиденья) -J979- |
| F8 | 20A | Устройство управления системой крыши -J1355- |
| F9 | 30A | Устройство управления дверью водителя -J386- (для моделей левостороннего движения) Устройство управления передней дверью для пассажиров -J387- (Для моделей правостороннего движения) 2.11.1 Двигатель, регулирующий управление боковым окном заднего водителя -V471- (для моделей левостороннего движения) Двигатель регулятора заднего пассажирского бокового окна -V472- (Для моделей правостороннего движения) |
| F10 | - | - |
| F11 | 15A | Устройство для контроля за детектором прицепа -J345- |
| F12 | 40A | Бортовой блок управления снабжением (внешнее освещение - справа) -J519- |
| F13 | 40A | Бортовой блок управления снабжением (центральная блокировка) -J519- |
| F14 | 30A | Цифровой блок управления звуковой упаковкой -J525- |
| F15 | - | - |
| F16 | 7.5A | Группа контроля за подушки безопасности J234- |
| F17 | - | - |
| F18 | 7.5A | Группа контроля за въездом и запуском J518- Водительская наружная дверная ручка -EX6- (для моделей левостороннего движения) 4.7.8 Ручка передней внешней двери пассажира -EX7- (Для моделей правостороннего движения) Контрольный блок 2 для защиты взлома -J1192- блок управления 3 для защиты взлома -J1193- Контрольный блок 4 для защиты взлома -J1194- Контрольный блок 5 для защиты взлома -J1195- Устройство управления для электронного блокировки рулевой колонки -J764- |
| F19 | 7.5A | Вставить панель & & & лямок KX2- Регулятор модуля экстренного вызова и блок связи -J949- |
| F20 | 7.5A | Группа контроля доступа к Интернету -J666- USB соединение 1 -U41- Телефонная линия -R126- Устройство контроля за стабилизацией системы связи и приема -R308- |
| F21 | 7.5A | Регулятор для изменения полосы движения -J769- Регулятор для изменения полосы движения 2 -J770- Водительское внешнее зеркало -VX4- Внешнее зеркало для пассажиров -VX5- Ручка задней крышки -EX37- |
| F22 | 7.5A | Передняя камера для систем помощи водителю -R242- Адаптивная установка круизного контроля -J428- Левый передний радиолокационный блок управления датчиком для обнаружения объекта -J1088- Правый передний блок управления радиолокационным датчиком для обнаружения объекта -J1089- |
| F23 | 15A | 1.2.4.5.5 Эксплуатационный блок регулировки переднего пассажирского сиденья -E471- 5.7.5 Фабрика спинки переднего правого сиденья 1 -V516- (для моделей с вентиляцией сидений) Вентилятор подушки переднего правого сиденья 1 -V518- (для моделей с вентиляцией сидений) 4.7.5 Вентилятор регулировки глубины переднего правого сиденья -V725- (для моделей с вентиляцией сидений) Клапан клапана 1 на переднем пассажирском сиденье -N477- (для регулировки сиденья с функцией массажа) Устройство управления передним правым массажным сиденьем -J804- (для регулировки сиденья с функцией массажа) |
| F24 | - | - |
| F25 | 25A | Передний ремень безопасности со стороны водителя -NX19- (для моделей левостороннего движения) Передний ремень безопасности с пассажирской стороны -NX18- (Для моделей правостороннего движения) |
| F26 | 30A | Устройство управления дверью водителя -J386- (Для моделей правостороннего движения) Устройство управления передней дверью для пассажиров -J387- (для моделей левостороннего движения) 2.11.1 Двигатель, регулирующий управление боковым окном заднего водителя -V471- (Для моделей правостороннего движения) Двигатель регулятора заднего пассажирского бокового окна -V472- (для моделей левостороннего движения) |
| F27 | 25A | Передний ремень безопасности со стороны водителя -NX19- (Для моделей правостороннего движения) Передний ремень безопасности с пассажирской стороны -NX18- (для моделей левостороннего движения) |
| F28 | - | - |
| F29 | 15A | Устройство для контроля за детектором прицепа -J345- |
| F30 | 30A | Контрольный блок 1 для информационной электроники (область применения системы обеспечения безопасности) -J794- |
| F31 | 25A | Устройство для контроля за детектором прицепа -J345- |
| F32 | 25A | Эксплуатация и дисплей для системы кондиционирования заднего воздуха (нагрев заднего сиденья) -E265- |
| F33 | 15A | 1.2.4.5 Рабочий блок регулировки сиденья водителя -E470- 6.11.5.5 Фабрика спинки переднего левого сиденья 1 -V512- (для моделей с вентиляцией сидений) Вентилятор подушки сиденья спереди 1 -V514- (для моделей с вентиляцией сидений) Вентилятор регулировки глубины переднего левого сиденья -V724- (для моделей с вентиляцией сидений) Устройство управления передним левым массажным сиденьем -J803- (для регулировки сиденья с функцией массажа) Клапан клапана 1 на сиденье водителя -N475- (для регулировки сиденья с функцией массажа) |
| F34 | 30A | Преобразователь напряжения -A19- |
| F35 | 40A | Бортовой блок управления снабжением (внешнее освещение - левая сторона) -J519- |
| F36 | 40A | Устройство управления свежими воздуходувками -J126- |
| F37 | 30A | Задний блок управления -J605- |
| F38 | - | - |
| F39 | 10A | Устройство управления электроникой рулевой колонки -J527- |
| F40 | 7.5A | Тревожный сигнал -H12- |
| F41 | 7.5A | Диагностический интерфейс автобуса данных -J533- |
| F42 | 7.5A | Селекторный механизм -EX2- 3.9.3 Выставка положения рычага селекторного рычага -Y5- |
| F43 | 10A | Датчик внутренней температуры транспортного средства -G1090- Приемник дистанционного управления для вспомогательного обогревательного прибора -R64- Устройство управления тепловым оборудованием и системой кондиционирования воздуха -J979- Эксплуатация и дисплей для системы кондиционирования заднего воздуха -E265- Подогреваемый реле заднего окна -J9- Устройство управления системой контроля давления в шинах -J502- |
| F44 | 7.5A | 4.7 Кнопка стояночного тормоза -EX12- Диагностическое подключение -U31- Модуль передней крыши -WX3- Датчик сигнализации против угона -G578- Рабочий блок для освещения -EX59- Устройство управления угловым светом и фарами -J745- Датчик дождя и света -G397- |
| F45 | 7.5A | Устройство управления электроникой рулевой колонки -J527- |
| F46 | 7.5A | Контрольный блок для передачи данных J898- Устройство для отображения передней информации и управления оперативной единицей -J685- |
| F47 | 10A | Электронный блок управления демпинга -J250- |
| F48 | 7.5A | USB Зарядное разъем в заголовке головки -U104- |
| F49 | - | - |
| F50 | - | - |
| F51 | - | - |
| F52 | 20A | Зажигалка для сигарет, розетки: 12В розетка 4 -U20- 12В розетка 3 -U19- |
| F53 | - | - |
| F54 | - | - |
| F55 | - | - |
| F56 | - | - |
| F57 | - | - |
| F58 | 7.5A | Группа контроля за парковкой автомобилей J446- |
| F59 | 7.5A | 4.7 Кнопка стояночного тормоза -EX12- Автоматическое внутреннее зеркало против ослепления -Y7- Датчик качества воздуха -G238- Отправитель давления для хладагентов -G805- Переключение света -F4- Перезагрузка розеток J807- Контрольный блок для звука, производимого на основе структуры -J869- |
| F60 | 7.5A | Диагностическое подключение -U31- |
| F61 | - | - |
| F62 | - | - |
| F63 | - | - |
| F64 | - | - |
| F65 | - | - |
| F66 | 15A | Двигатель для очистки заднего окна -V12- |
| F67 | 30A | Подогреваемый реле заднего окна -J9- |
| R1 | Перезагрузка розеток J807- | |
| R2 | Терминал 15 ЭВМ-напряжение -J329- | |
| R3 | Подогреваемый реле заднего окна -J9- |

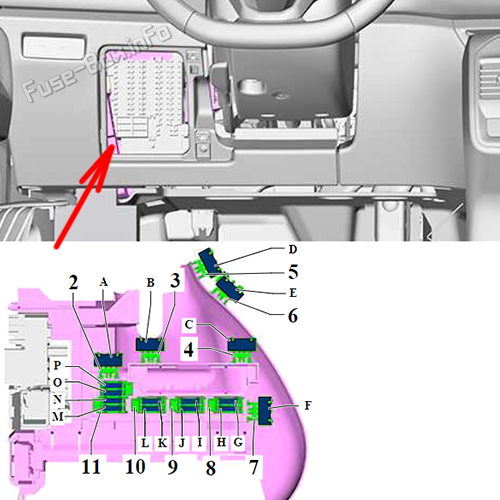

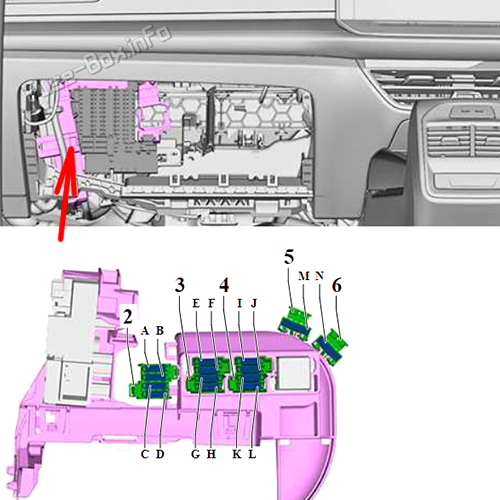

Автомобиль с левым рулем Автомобиль с правым рулемРасположение отдельных предохранителей
№ Амп Функция/компонент
A - -
B - -
C - -
D 15A 7.7.7 Термический предохранитель, предназначенный для регулировки сиденья водителя 2 -S45-
- вентилятор передней левой спинки сиденья 1 -V512-
- вентилятор подушки 1 переднего левого сиденья -V514-
- рабочий блок регулировки сиденья водителя -E470-
- блок регулирования сиденья и рулевой колонки с памятью -J136-
E 15A 7.7.5 Термический предохранитель, регулируемый передним пассажирским сиденьем 1 -S46-
- вентилятор спинки передних правых сидений 1 -V516-
- вентилятор подушки переднего правого сиденья 1 -V518-
- рабочий блок регулировки переднего сиденья пассажира -E471-
- Регулировка переднего сиденья пассажира с блоком управления памятью -J521-
F - -
H - -
G - -
I - -
J - -
K - -
L - -
M - -
N - -
O - -
P - -
№ Амп Функция/компонент
A - -
B - -
C - -
D - -
E - -
F - -
G - -
H - -
I - -
J - -
K - -
L - -
M 15A 7.7.5 Термический предохранитель, регулируемый передним пассажирским сиденьем 1 -S46-
- вентилятор передней левой спинки сиденья 1 -V512-
- вентилятор подушки 1 переднего левого сиденья -V514-
- Регулировка переднего сиденья пассажира с блоком управления памятью -J521-
- рабочий блок регулировки переднего сиденья пассажира -E471-
N 15A 7.7.7 Термический предохранитель, предназначенный для регулировки сиденья водителя 2 -S45-
- вентилятор спинки передних правых сидений 1 -V516-
- вентилятор подушки переднего правого сиденья 1 -V518-
- блок регулирования сиденья и рулевой колонки с памятью -J136-

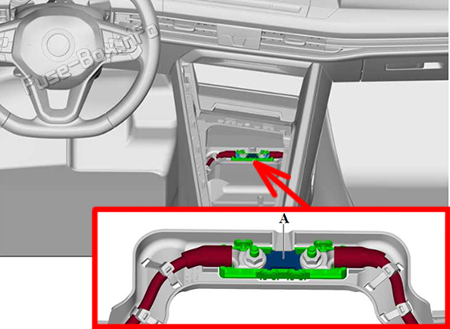

- рабочий блок регулировки сиденья водителя -E470-Предохранитель преобразователя напряжения (модели с 48-вольтной гибридной системой)
№ Амп Функция/компонент
A 125A Взрывчатое устройство преобразователя напряжения -S412-
- Батарея, 48В -A6-
- преобразователь напряжения (48V/12V) -A7-
