Предохранители и реле Volkswagen Passat B8 (2015-2019)
Схемы относятся к указанным годам и вариантам Volkswagen Passat B8 (2015-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье рассматриваются блоки предохранителей и реле Volkswagen Passat B8 восьмого поколения, выпускавшегося с 2014 по 2022 год. Здесь вы найдете схемы блоков предохранителей Фольксваген Пассат B8 2014, 2015, 2016, 2017, 2018 и 2019, а также информацию о расположении блоков в автомобиле и назначении каждого предохранителя и реле.
Схема предохранителей Volkswagen Passat B8
Содержание
Блок предохранителей в салоне (панель C -SC-)
Блок предохранителей в салоне (панель C -SC-)
Расположение блока предохранителей

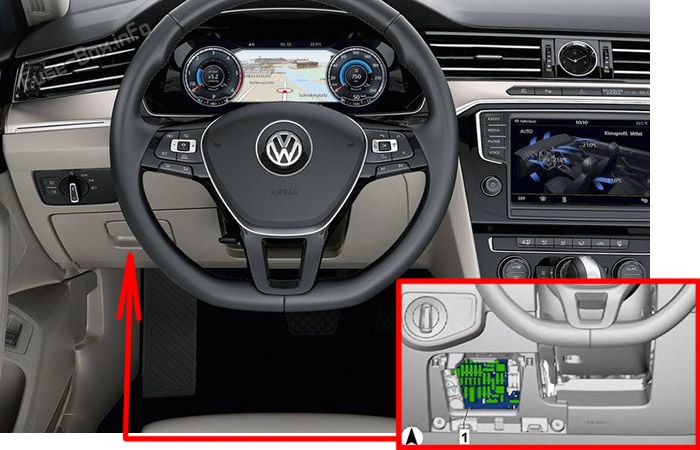

Автомобиль с левым рулем:Блок предохранителей расположен за крышкой со стороны водителя.

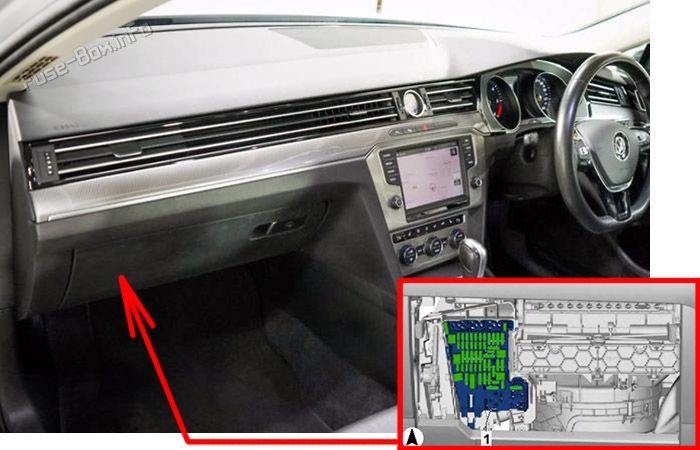

Автомобиль с правым рулем:Блок предохранителей расположен за вещевым отсеком со стороны переднего пассажира.

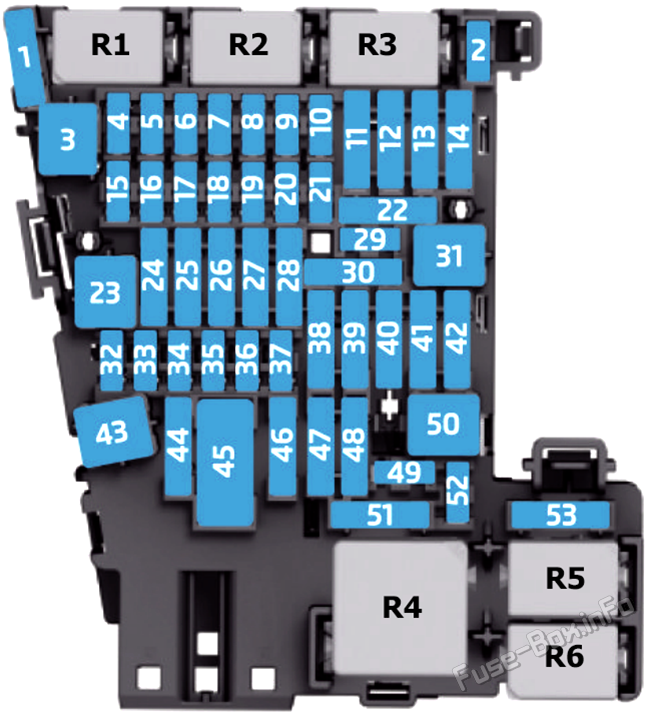

Схема блока предохранителей
| № | Номинал | Назначение / компонент |
|---|---|---|
| SC1 | 30 A | Устройство управления для обогрева агентов |
| SC2 | 10 A | Группа контроля электроники рулевой колонки |
| SC3 | - | - |
| SC4 | 7.5 A | Тревожный сигнал |
| SC5 | 5 A / 7.5 A | Диагностический интерфейс для автобусных автобусов |
| SC6 | 5 A / 7.5 A | Датчик сигнализации против угона Селекторный рычаг |
| SC7 | 10 A | Органы отопления и кондиционирования воздуха Селекторный рычаг Приемник дистанционного управления для вспомогательного обогревательного устройства для охлаждения Подогреваемое заднее окно Аналоговые часы Эксплуатация и дисплей для системы кондиционирования заднего воздуха Регулятор системы контроля давления в шинах Магнитное сцепление |
| SC8 | 10 A / 7.5 A | Выключатель светофоров 5.7 Электромеханическая кнопка стояночного тормоза Датчик дождя и света Диагностическая связь Датчик сигнализации против угона Передний внутренний огонь Свет для освещения фоновой приборной панели слева Свет для освещения фоновой панели правой панели Свет для освещения передней левой двери Свет для освещения передней правой двери Свет для освещения задней левой двери Свет для освещения задней правой двери Устройство управления угловым светом и фарами |
| SC9 | 1 A / 5 A / 7.5 A | Группа контроля электроники рулевой колонки |
| SC10 | 7.5 A / 10 A | Устройство для отображения передней информации и блок управления оперативной единицей TV настройщик Контрольный блок для передачи данных CD игрок |
| SC11 | 25 A / 40 A | Устройство управления для натяжения переднего левого ремня Бортовое устройство управления снабжением Лобовой левый фара |
| SC12 | 5 A / 7.5 A / 20 A | Контрольный блок 1 для информационной электроники |
| SC13 | 15 A / 25 A | Электронный блок управления демпферами Устройство управления для натяжения переднего левого ремня |
| SC14 | 30 A / 40 A | Устройство управления свежими воздуходувками |
| SC15 | 10 A | Устройство управления для электронного блокировки рулевой колонки |
| SC16 | 7.5 A | Усилитель двустороннего сигнала для мобильной телефонной связи/услуг по сбору данных Хранилище с интерфейсом для мобильной телефонной связи USB центр Считыватель карт Чипа TV настройщик |
| SC17 | 5 A / 7.5 A | Вставить панель & ломки Регулятор модуля экстренного вызова и подразделение связи Устройство управления телематическими средствами для мониторинга в реальном масштабе времени |
| SC18 | 7.5 A | Перезапуск камеры Кнопка открытия ручки задней крышки Контрольное устройство для камеры наблюдения над уровнем моря Камера заднего обзора |
| SC19 | 7.5 A | Интерфикция системы ввода и запуска |
| SC20 | 7.5 A / 10 A | Реле для снижения расхода агентов |
| SC21 | 15 A | Устройство управления приводом на всех колесах |
| SC22 | 15 A | Устройство для контроля за детектором прицепа |
| SC23 | 40 A / 20 A | Бортовое устройство управления снабжением Передний правый фара Регулировочный блок для раздвижной крыши |
| SC24 | 30 A / 40 A | Регулировочный блок для раздвижной крыши Бортовое устройство управления снабжением Передний правый фара |
| SC25 | 30 A | Устройство управления дверью водителя (модели только с левосторонним приводом) Устройство управления передней пассажирской дверью (только модели правостороннего движения) Устройство управления задней левой дверью Двигатель, регулирующий управление задним левым окном |
| SC26 | 30 A | Бортовое устройство управления снабжением Отопление сидений |
| SC27 | 30 A / 40 A | Устройство управления цифровым звуковым пакетом Бортовое устройство управления снабжением |
| SC28 | 20 A / 25 A | Устройство для контроля за детектором прицепа |
| SC29 | - | - |
| SC30 | 10 A | Высоковольтная батарея 1 Соединитель системы с высоким напряжением |
| SC31 | 30A / 40 A | Бортовое устройство управления снабжением Лобовой левый фара Задний блок управления крышкой |
| SC32 | 7.5 A / 10 A | Передняя камера для систем помощи водителю Адаптивное подразделение круизного контроля Группа контроля за парковкой автомобилей Парковое подразделение управления Контрольный блок слепых спотов Контрольный блок слепых спотов 2 |
| SC33 | 5 A / 7.5 A | Группа контроля над подушками безопасности Предупреждающий огонь для подушки безопасности, отключенной с передней стороны пассажира |
| SC34 | 7.5 A | 5.7 Электромеханическая кнопка стояночного тормоза Внутреннее зеркало Перезагрузка розеток Предупреждающий сигнал для защиты пешеходов Переключаю модуль 2 в центральной консоли Отправитель давления для хладагентов Датчик внешнего качества воздуха и влажности воздуха |
| SC35 | 7.5 A / 10 A | Диагностическая связь Регулятор дальности видимости и освещения приборов Устройство управления угловым светом и фарами Лобовой левый фара Левый двигатель управления наклоном фары Передний правый фара 4.7 Управляющий двигатель правого огня |
| SC36 | 5 A / 7.5 A | Передний правый фара Модуль вывода 1 для правых LED фары |
| SC37 | 5 A / 7.5 A | Лобовой левый фара Модуль вывода 1 для левых LED фары |
| SC38 | 25 A | Устройство для контроля за детектором прицепа |
| SC39 | 30 A | Устройство управления передней пассажирской дверью (модели только с левосторонним приводом) Устройство управления дверью водителя (только модели правостороннего движения) Устройство управления задней правой дверью Двигатель регулятора заднего правого окна |
| SC40 | 20 A | Зажигалка для сигарет 12В розетка 12В розетка 2 12В розетка 3 |
| SC41 | 25 A | Устройство управления для натяжения переднего правого ремня |
| SC42 | 40 A | Бортовое устройство управления снабжением Централизованное блокирование |
| SC43 | 30 A / 40 A | Бортовое устройство управления снабжением Устройство управления цифровым звуковым пакетом |
| SC44 | 15 A | Устройство для контроля за детектором прицепа |
| SC45 | 15 A | 4.7.5 Выключатель регулировки поясничной опоры сиденья водителя Рабочий блок регулировки сиденья водителя 4.7 Устройство регулировки сиденья водителя Рабочий блок для регулировки переднего левого сиденья Массовый блок Вентилятор подушки 1 переднего левого сиденья Вентилятор передней спинки сиденья 1 |
| SC46 | 30 A | DC/AC преобразователь с розеткой, 12V - 230V |
| SC47 | 15 A / 7.5 A | Мотор для очистителя заднего окна Задний барабанный блок управления слепым |
| SC48 | 7.5 A | Регулятор звука двигателя |
| SC49 | 5 A / 7.5 A | Отправитель позиции сцепления & Стартер 1 " Стартер " 2 Высоковольтная батарея 1 |
| SC50 | 40 A | Задний блок управления крышкой |
| SC51 | 25 A | Эксплуатация и дисплей для системы кондиционирования заднего воздуха |
| SC52 | 15 A | Электронный блок управления демпферами |
| SC53 | 30 A | Подогреваемое заднее окно |
| R1 | Реле для снижения расхода агентов | |
| R2 | Магнитное сцепление | |
| R3 | - | |
| R4 | Терминал 15 ЭВМ-питание напряжения | |
| R5 | Подогреваемое заднее окно | |
| R6 | Перезагрузка розеток |

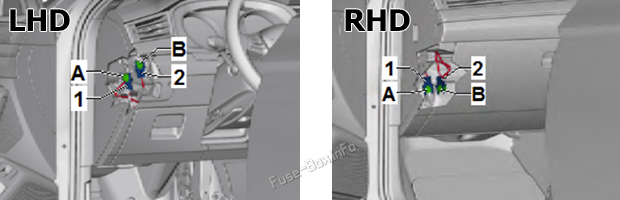

Местоположение термического взрывателя, предназначенного для регулировки переднего пассажирского сиденья
| № | Номинал | Назначение / компонент |
|---|---|---|
| A | 15 A | 1.7.5 Рабочий блок для регулировки переднего правого сиденья Передний правый поясничный переключатель регулировки опоры Вентилятор подушки переднего правого сиденья 1 Вентилятор спинки сиденья 1 |
| B | - |
Блок предохранителей в моторном отсеке (панели B -SB- и A -SA-)
Блок предохранителей в моторном отсеке (панели B -SB- и A -SA-)

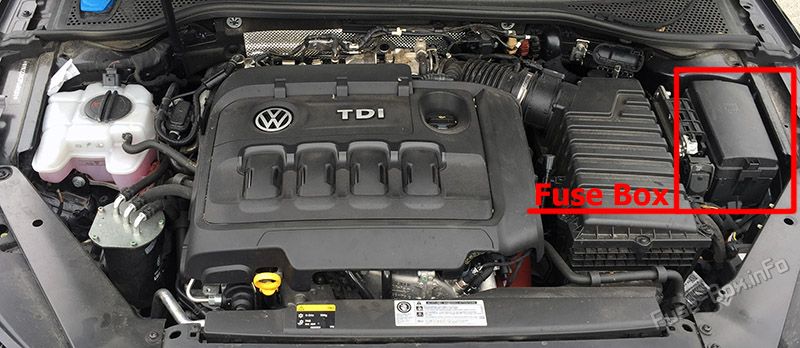

Расположение блока предохранителей

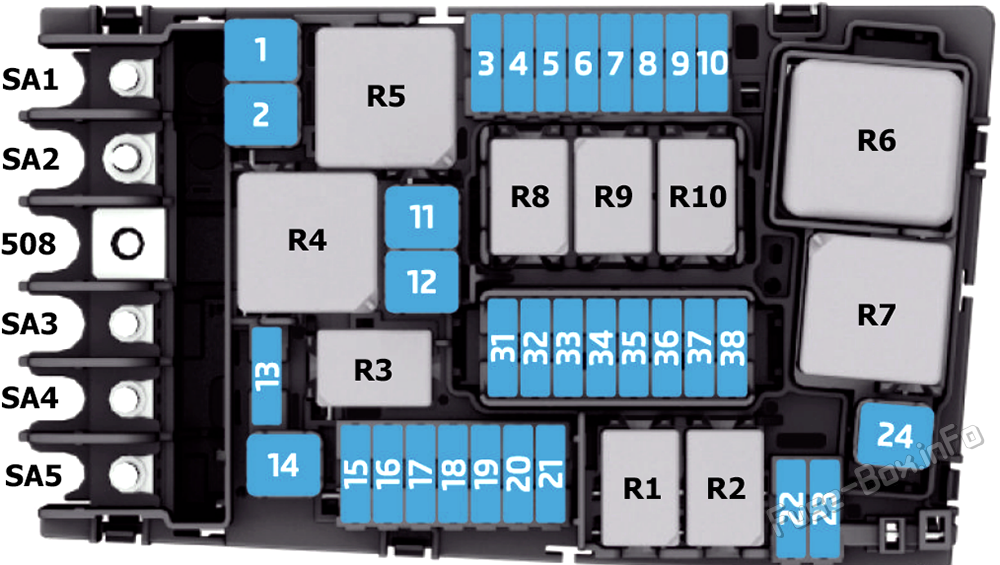

Схема блока предохранителей
| № | Номинал | Назначение / компонент |
|---|---|---|
| SB1 | 25 A / 40 A | ABS БД система |
| SB2 | 40 A | ABS БД система ABS гидравлический насос |
| SB3 | 15 A / 30 A | Устройство управления двигателем/двигателем |
| SB4 | 10 A / 5 A / 7.5 A | вентилятор радиатора Уровень нефти и ее температурный отправитель Реле для снижения расхода агентов Высокотемпературная реле Реле с низкой теплоотдачей Расположение давления зарядки Приводимый к использованию фильтра из древесного угля Регулятор камеры выхлопа 1 Регуляторный клапан 1 Клапан для регулирования давления масла Впускной кадр для цилиндра 2 Выпускной привод выхлопных газов для баллона 2 Впускной кадр для цилиндра 3 Выпускной привод выхлопных газов для цилиндра 3 Охлаждающий клапан Переходный клапан холодильного устройства для рециркуляции отработавших газов Регулятор давления зарядки соленоидный клапан Клапан рециркуляции воздуха турбонагнетателя 6.7.8 Устройство управления рулевым управлением с механическим приводом |
| SB5 | 10 A | Регулирующий клапан давления топлива Топливный клапан Регуляторный клапан 1 A для баллонов 1-4 Ввод выхлопных газов B для баллонов 1-4 Инжектор, баллоны 1-4 Реле подачи тока для элемента двигателя Клапан охлаждения коробки передач Насос охлаждения для высоковольтной батареи Насос охлаждения для высокотемпературной цепи |
| SB6 | 5 A / 7.5 A | Выключатель тормозного света |
| SB7 | 10 A / 15 A / 7.5 A | Топливный клапан Циркуляционный насос Слепой двигатель управления радиолокаторами Клапан охлаждения для головы цилиндра Клапан для регулирования давления масла Переходный клапан холодильного устройства для рециркуляции отработавших газов Расположение давления зарядки Насос охлаждения для высокотемпературной цепи Насос охлаждения воздушного заряда Вспомогательный насос для отопления Клапан охлаждения коробки передач Запорный клапан охлаждающей жидкости Насос охлаждения масла в коробке передач Регулирующий клапан давления топлива Переходный клапан охлаждающей жидкости 2 Переходный клапан 1 Насос охлаждения для низкотемпературной цепи |
| SB8 | 10 A / 15 A | Пробоотборник для лямбды 1 перед каталитическим нейтрализатором Ламбда-прибор для обогрева Пробоотборник для лямбды 1 после каталитического нейтрализатора Пробоотборник для лямбды 1 Отправитель NOx |
| SB9 | 20 A / 5 A / 10 A / 7.5 A | 1-4 с фазой выпуска Элемент отопления для картерного дыхания Автоматический блок управления периодом светоотражения Измеритель массы воздуха Насос охлаждения воздушного заряда Приводимый к использованию фильтра из древесного угля Регулятор камеры выхлопа 1 Регуляторный клапан 1 |
| SB10 | 20 A / 10 A / 15 A | Устройство управления топливными насосами |
| SB11 | 40 A | Дополнительный элемент обогревательного воздуха |
| SB12 | 40 A | Дополнительный элемент обогревательного воздуха |
| SB13 | 30 A / 15 A / 7.5 A | Мехатронический блок для коробки передач с двойным сцеплением Коробка передач с двойной сцеплением Вспомогательный гидравлический насос 1 для масла коробки передач Тормозной сервопривод |
| SB14 | 40 A / 30 A | Подогреваемая реле ветрового стекла |
| SB15 | 15 A | Розвежский реле |
| SB16 | 10 A / 20 A | Реле подачи тока для элемента двигателя Электроника питания и управления для электропривода Зарядный блок 1 для высоковольтной батареи |
| SB17 | 7.5 A | Главное реле Электрический источник питания 30 Устройство управления двигателем/двигателем ABS БД система Подогреваемая реле ветрового стекла |
| SB18 | 5 A / 7.5 A | Контрольный блок контрольно-измерительной аппаратуры аккумуляторных батарей Диагностический интерфейс для автобусных автобусов |
| SB19 | 30 A | Устройство управления моторными системами |
| SB20 | 10 A | Тревожный сигнал |
| SB21 | 30 A / 15 A | Подогреваемая реле для ветрового стекла 2 Мехатронический блок для коробки передач с двойным сцеплением Коробка передач с двойной сцеплением Вспомогательный гидравлический насос 1 для масла коробки передач |
| SB22 | 5 A / 7.5 A | Устройство управления двигателем/двигателем |
| SB23 | 30 A | Запуск |
| SB24 | 40 A | Дополнительный элемент обогревательного воздуха Тормозной сервопривод |
| SB25 | - | - |
| SB26 | - | - |
| SB27 | - | - |
| SB28 | - | - |
| SB29 | - | - |
| SB30 | - | - |
| SB31 | - | - |
| SB32 | 30 A | Подогреваемое ветровое стекло (только модели с аккумулятором сзади) |
| SB33 | 15 A / 30 A | Мехатронический блок для коробки передач с двойным сцеплением Коробка передач с двойной сцеплением 4.1.2 Давление в аккумуляторе тормозной системы |
| SB34 | 5 A / 30 A | Тормозной сервопривод Подогреваемое ветровое стекло (только модели с аккумулятором спереди) |
| SB35 | 30 A / 7.5 A | Устройство управления моторными системами Реле системы кондиционирования воздуха |
| SB36 | - | - |
| SB37 | 20 A | Вспомогательный обогревательный блок |
| SB38 | - | - |
| SA1 | 125 A / 80 A | Поставки для владельца взрывателя C -SC- Взрыватели на взрывателе C: 2, 14, 22, 31, 38, 41, 46, 51, 53 Перезагрузка розеток Терминал 15 ЭВМ-питание напряжения вентилятор радиатора (Только модели с аккумулятором сзади) |
| SA2 | 400 A | Переносчик |
| SA3 | 80 A | Устройство управления механическим рулевым управлением (только модели с аккумулятором спереди) |
| SA4 | 80 A | Поставка для владельца взрывателя C Терминал 30 Взрыватели на взрывателе C: 1, 3, 15, 21, 23, 28, 43, 45, 50 Устройство управления механическим рулевым управлением (только модели с аккумулятором сзади) |
| SA5 | 50 A | вентилятор радиатора Подача в случае взрывателя 4 на предохранитель A Устройство управления механическим рулевым управлением (только модели с аккумулятором сзади) |
| R1 | & Стартер 1 | |
| R2 | " Стартер " 2 | |
| R3 | Розвежский реле | |
| R4 | Высокотемпературный реле (только модели с вспомогательным обогревательным воздухом) | |
| R5 | Основной реле (только модели с бензиновым двигателем) Терминал 30-я реле подачи напряжения (только модели с дизельным двигателем) |
|
| R6 | Автоматический блок управления периодом светоотражения (только модели с дизельным двигателем) Устройство контроля за дефицитом охлаждающей жидкости (только модели с гибридной системой привода) |
|
| R7 | Реле с низкой теплоотдачей (только модели с вспомогательным обогревательным воздухом) | |
| R8 | Реле системы кондиционирования воздуха (только модели с гибридной системой привода) Реле подачи тока в элемент двигателя (только модели с бензиновым двигателем 1,8-2,0 л) |
|
| R9 | Подогреваемый реле для ветрового стекла 1 | |
| R10 | Подогреваемая реле для ветрового стекла 2 |
