Предохранители и реле Volkswagen Passat A34 (Северная Америка; 2020-2023)
Схемы относятся к указанным годам и вариантам Volkswagen Passat A34 (Северная Америка; 2020-2023). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье рассмотрены Volkswagen Passat A34 для рынка Северной Америки 2020, 2021, 2022 и 2023 годов выпуска. Здесь вы найдете схемы блоков предохранителей и реле, сведения об их расположении и назначении каждого предохранителя и реле.
Схема предохранителей VW Passat A34
Содержание
Блок предохранителей в панели приборов
Блок предохранителей в панели приборов

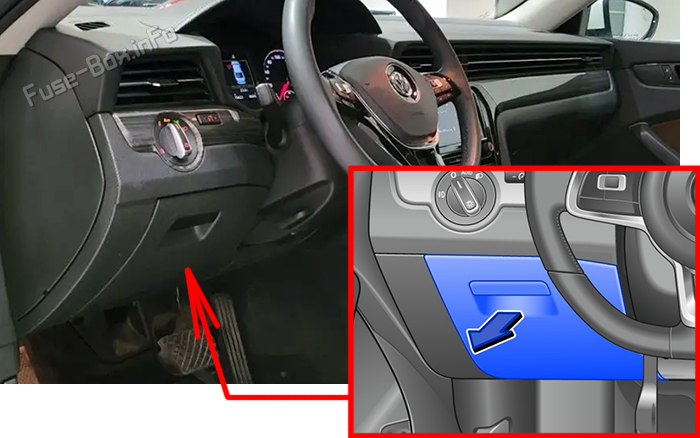

Расположение блока предохранителей
Откройте крышку с водительской стороны панели приборов. Потяните крышку на себя, чтобы снять ее. Пластиковый пинцет для извлечения предохранителей находится с внутренней стороны крышки.

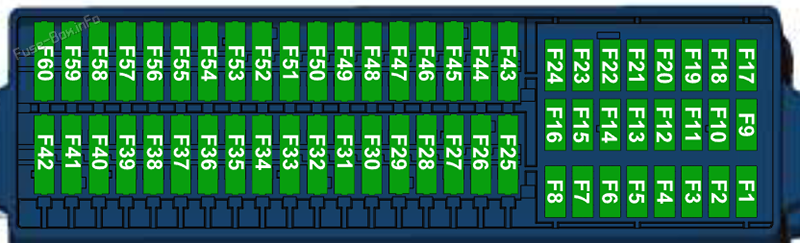

Схема блока предохранителей
| № | Амп | Функция/соответствие |
|---|---|---|
| SC1 | 10A | Модуль электронного управления блокировкой рулевого столба -J764- |
| SC2 | - | - |
| SC3 | 5A | Диагностический интерфейс шин данных -KX2- Комбинация приборов -J285- |
| SC4 | 5A | Блок управления системы экстренного вызова и коммуникационного модуля -J949- |
| SC5 | - | |
| SC6 | 10A | Ручка крышки багажника -EX37- Камера заднего вида -R189- |
| SC7 | - | - |
| SC8 | - | - |
| SC9 | 5A | Блок управления подушками безопасности -J234- Блок управления системой распознавания пассажира -J706- Индикатор отключения передней подушки безопасности пассажира -K145- Терминал 15 -J940- |
| SC10 | 10A | Зарядный USB-разъем 1 -U37- |
| SC11 | 10A | Левая передняя фара -MX1- |
| SC12 | 20A | Правая передняя фара -MX2- |
| SC13 | 10A | Автоматически затемняемое внутреннее зеркало заднего вида -Y7- Блок управления парковочным ассистентом -J446- Блок управления обогревом заднего сиденья -J786- Датчик высокого давления -G65- Датчик адаптивного круиз-контроля -G550- Кнопка контроля давления в шинах -E492- Выключатель света -F4- Блок управления контролем дистанции -J428- Блок управления корректором фар -J431- |
| SC14 | 10A | Диагностический интерфейс шин данных -KX2- Комбинация приборов -J285- Датчик уровня и температуры масла -G266- Блок управления усилителем рулевого управления -J500- Диагностический интерфейс шин данных -J533- Блок управления ABS -J104- |
| SC15 | 10A | Выключатель стоп-сигнала -EX1- Переключатель света -E1- Диагностический разъем -U31- |
| SC16 | 10A | Блок управления двигателем -J623- Реле стартера 1 -J906- Реле стартера 2 -J907- |
| SC17 | 10A | Блок управления системой контроля слепых зон -J1086- Блок управления системой контроля слепых зон 2 -J1087- Терминал 15 -J940- |
| SC18 | 10A | Передняя камера систем помощи водителю -R242- Терминал 15 J940- |
| SC19 | - | - |
| SC20 | 10A | Диагностический разъем -U31- Датчик дождя и света -G397- Блок управления Climatronic -J255- Блок управления A/C -J301- |
| SC21 | - | - |
| SC22 | - | - |
| SC23 | 10A | Рычаг селектора -E313- Реле системы дистанционного запуска -J471- Выключатель стоп-сигнала -EX1- Переключатель света -E1- |
| SC24 | 10A | Блок управления системой доступа и запуска -J518- |
| SC25 | 10A | Рычаг селектора -E313- Коробка передач -NX1- Многофункциональный переключатель диапазонов коробки передач -F125- Блок управления трансмиссией -J217- |
| SC26 | - | - |
| SC27 | - | - |
| SC28 | 10A | Обогрев правой форсунки стеклоомывателя -Z21- Обогрев левой форсунки стеклоомывателя -Z20- |
| SC29 | - | - |
| SC30 | 20A | Розетка 12 V -U5- Блок управления бортовой сети -J519- |
| SC31 | - | - |
| SC32 | 10A | Муфта компрессора A/C -J44- |
| SC33 | - | - |
| SC34 | 30A | Модуль управления отоплением заднего сиденья -J786- |
| SC35 | 10A | Блок управления электроникой рулевой колонки -J527- Диагностический интерфейс шин данных -J533- |
| SC36 | 15A | Рычаг реле -J413- |
| SC37 | - | - |
| SC38 | - | - |
| SC39 | - | - |
| SC40 | - | - |
| SC41 | - | - |
| SC42 | - | - |
| SC43 | 10A | Реле обогрева заднего стекла -J9- Реле разгрузки контакта X -J413- |
| SC44 | 30A | Реле обогрева заднего стекла -J9- |
| SC45 | 30A | Модуль управления дверью водителя -J386- Модуль управления задней дверью водителя -J926- |
| SC46 | 30A | Блок управления дверью переднего пассажира -J387- Блок управления правой задней дверью -J927- |
| SC47 | 15A | Реле топливного насоса -J17- Блок управления топливным насосом -J538- |
| SC48 | 20A | Блок управления бортовой сети -J519- |
| SC49 | 40A | Блок управления вентилятором свежего воздуха -J126- |
| SC50 | 30A | Блок управления обогревом переднего сиденья -J774- |
| SC51 | 30A | Блок управления люком крыши -J245- |
| SC52 | - | - |
| SC53 | 30A | Блок управления бортовой сети -J519- |
| SC54 | - | - |
| SC55 | - | - |
| SC56 | - | - |
| SC57 | 20A | Блок управления информационной электроникой 1 -J794- |
| SC58 | - | - |
| SC59 | - | - |
| SC60 | - | - |

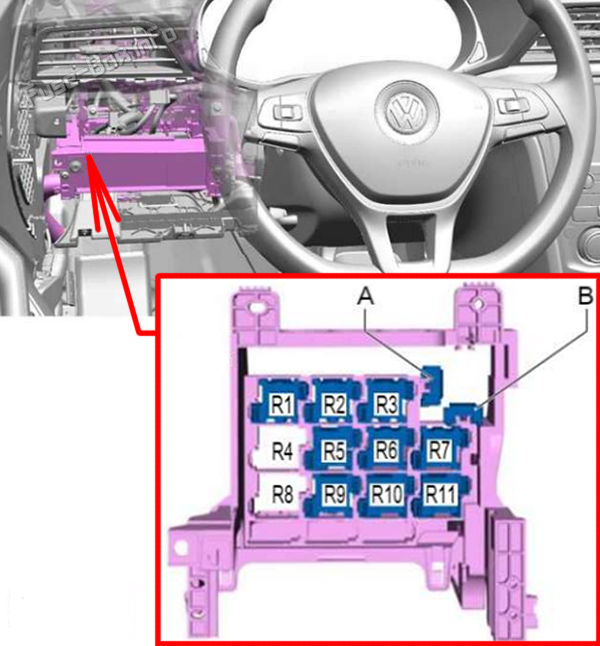

Дополнительный блок предохранителей и реле
| № | Амп | Функция/соответствие |
|---|---|---|
| A | 15A | 4.7.5 Электропривод регулировки переднего пассажирского сиденья 1 -S46-: Переключатель регулировки переднего пассажирского сиденья -EX34- |
| B | 15A | 7.7.5 Электропривод регулировки сиденья водителя 1 -S44-: Блок регулировки сиденья водителя -J810- |
| R1 | Реле питания терминала 75, 1 -J680- | |
| R2 | Реле стартера 1 -J906- (для автомобилей с бензиновым двигателем 2.5L и системой доступа/запуска) Реле стартера 2 -J907- |
|
| R3 | Реле системы дистанционного запуска -J471- | |
| R4 | - | |
| R5 | Реле обогрева заднего стекла -J9- | |
| R6 | - | |
| R7 | Реле стартера 1 -J906- (для автомобилей с бензиновыми двигателями 2.0L и 2.5L без системы бесключевого доступа и запуска) | |
| R8 | - | |
| R9 | Терминал 15 J940- | |
| R10 | Реле разгрузки контакта X -J413- | |
| R11 | Реле топливного насоса -J17- |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

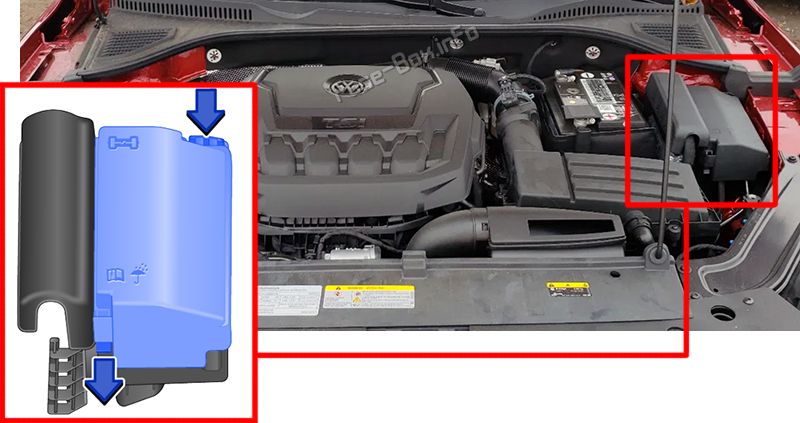

Расположение блока предохранителей
Нажмите на фиксатор в направлении стрелки, чтобы разблокировать крышку блока предохранителей. Поднимите крышку вверх и снимите ее.

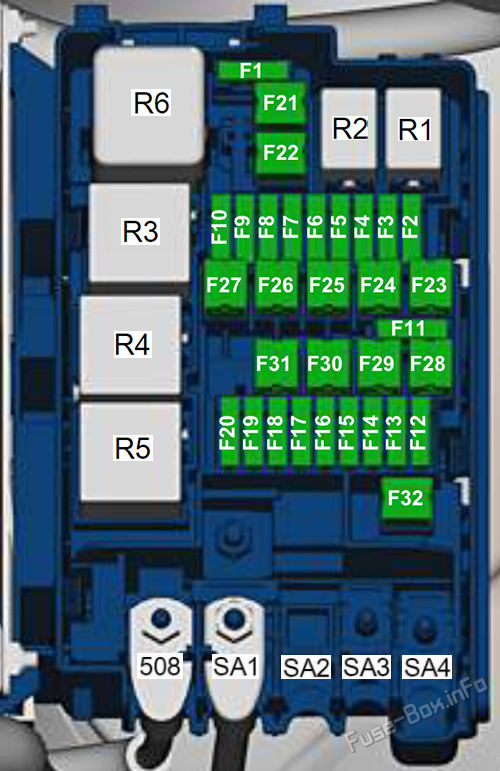

Схема блока предохранителей
| № | Амп | Функция/соответствие |
|---|---|---|
| 508 | - | 508 - Точка подключения, терминал 30 (на электронном блоке): Стартер -B- |
| SA1 | 200A | Генератор с регулятором напряжения -CX1- |
| SA2 | - | - |
| SA3 | 80A | Блок управления усилителем рулевого управления -J500- |
| SA4 | 80A | Панель предохранителей C (панель приборов) -SC- |
| SB1 | - | - |
| SB2 | 20A | Модуль управления двигателем -J623- |
| SB3 | 5A | Вентилятор радиатора -VX57- Реле насоса вторичного воздуха -J299- Реле электропитания компонентов двигателя -J757- |
| SB4 | 15A | Кислородный датчик 1 перед каталитическим нейтрализатором -GX10- Кислородный датчик 1 после каталитического нейтрализатора -GX7- |
| SB5 | 10A (2.5L) 20A (2.0L) | Блок управления топливным насосом -J538- (2.0L) Клапан системы вторичного воздуха -N112- (2.5L) |
| SB6 | 10A (2.0L) | Блок контроля герметичности топливной системы -J909- Клапан управления охлаждающей жидкостью коробки передач -N488- |
| SB7 | 10A (2.0L) 30A (2.5L) | Катушка зажигания 1 -N70- (2.5L) Катушка зажигания 2 -N127- (2.5L) Катушка зажигания 3 -N291- (2.5L) Катушка зажигания 4 -N292- (2.5L) Катушка зажигания 5 -N323- (2.5L) Форсунка цилиндра 1, контур A -N576- (2.0L) Форсунка цилиндра 1, контур B -N577- (2.0L) Форсунка цилиндра 2, контур B -N585- (2.0L) Форсунка цилиндра 2, контур A -N584- (2.0L) Форсунка цилиндра 3, контур A -N592- (2.0L) Форсунка цилиндра 3, контур B -N593- (2.0L) Форсунка цилиндра 4, контур B -N601- (2.0L) Форсунка цилиндра 4, контур A -N600- (2.0L) |
| SB8 | 10A | Регулирующий клапан распредвала 1 -N205- Клапан продувки адсорбера EVAP 1 -N80- Клапан регулирования давления наддува -N428- (2.5L) Клапан системы вторичного воздуха -N112- (2.0L) Насос охлаждения после выключения двигателя -V51- (2.0L) Клапан управления заслонкой выпуска -N318- (2.0L) |
| SB9 | 10A | Топливный насос -J17- (2.5L) Клапан управления заслонками впускного коллектора -N316- (2.0L) Клапан рециркуляции воздуха турбокомпрессора -N249- (2.0L) Клапан регулирования давления наддува -N428- (2.0L) Клапан охлаждения поршней -N522- (2.0L) |
| SB10 | 5A | Выключатель тормозного фонаря - F- |
| SB11 | - | - |
| SB12 | 20A (2.0L) | Катушка зажигания 1 -N70- Катушка зажигания 2 -N127- Катушка зажигания 3 -N291- Катушка зажигания 4 -N292- |
| SB13 | - | - |
| SB14 | 10A | Блок управления двигателем -J623- Реле питания блока управления Motronic -J271- Электродвигатель стеклоочистителя -V216- Реле системы управления двигателем 2 -J369- Реле системы управления двигателем 1 -J368- |
| SB15 | 30A | Блок управления ABS -J104- |
| SB16 | 40A | Блок управления бортовой сети -J519- |
| SB17 | 15A | Модуль управления трансмиссией -J217- |
| SB18 | 40A | Блок управления бортовой сети -J519- |
| SB19 | 5A | Блок управления бортовой сети -J519- |
| SB20 | 30A | Электродвигатель стеклоочистителя -V216- Реле системы управления двигателем 2 -J369- |
| SB21 | 40A (2.5L) 50A (2.0L) | Насос вторичного воздуха -V101- |
| SB22 | - | - |
| SB23 | 40A | Реле питания терминала 75, 1 -J680- |
| SB24 | - | - |
| SB25 | 40A | Терминал 15 J940- |
| SB26 | - | - |
| SB27 | 50A | Вентилятор радиатора -VX57- |
| SB28 | - | - |
| SB29 | - | - |
| SB30 | 60A | Блок управления ABS -J104- |
| SB31 | 40A | Усилитель -R12- |
| SB32 | - | - |
| R1 | Реле системы управления двигателем 1 -J368- | |
| R2 | Реле системы управления двигателем 2 -J369- | |
| R3 | Реле питания блока управления Motronic -J271- | |
| R4 | Реле электропитания компонентов двигателя -J757- | |
| R5 | Реле насоса вторичного воздуха -J299- | |
| R6 | Реле сцепления A/C -J44- |
