Предохранители и реле Volkswagen Touareg (2002-2005)
Схемы относятся к указанным годам и вариантам Volkswagen Touareg (2002-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Схема предохранителей Volkswagen Touareg 2002-2005 гг.
Предохранители прикуривателя (розетки) в Volkswagen Touareg предохранители №1 (прикуриватель), №3 (гнездо 12 В сзади справа, прикуриватель сзади), №5 (гнездо 12 В 2 спереди на центральной консоли, гнездо 12 В 3 сзади) в левом блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

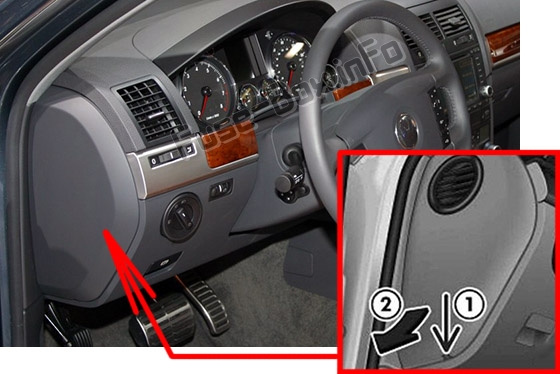

Держатель предохранителей на левом краю панели приборов

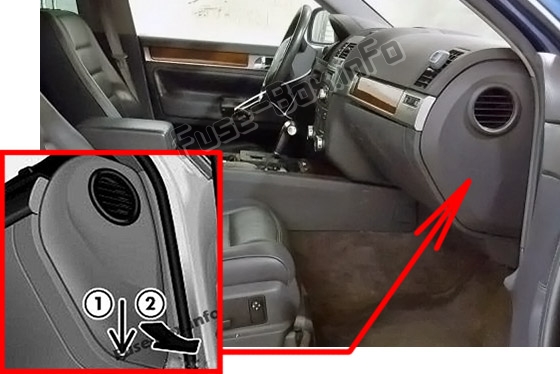

Держатель предохранителей на правом краю панели приборов

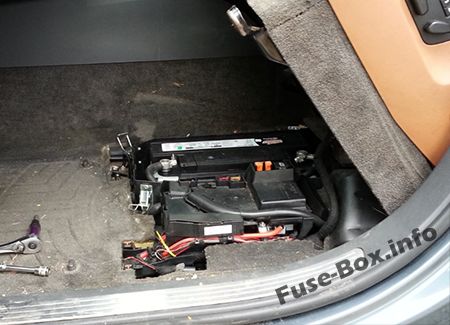

Блок предохранителей под сиденьем водителя
Находится рядом с аккумулятором под водительским сиденьем

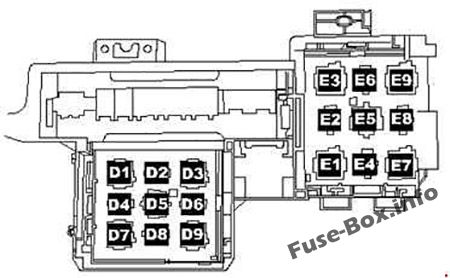

Релейная панель E-Box
Он расположен слева под приборной панелью рядом с центральной консолью.

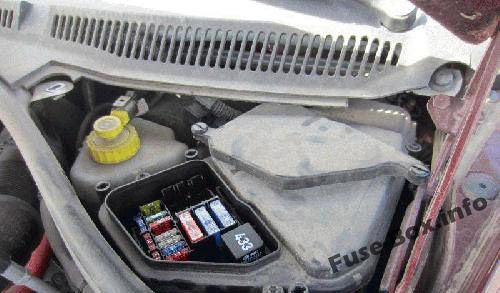

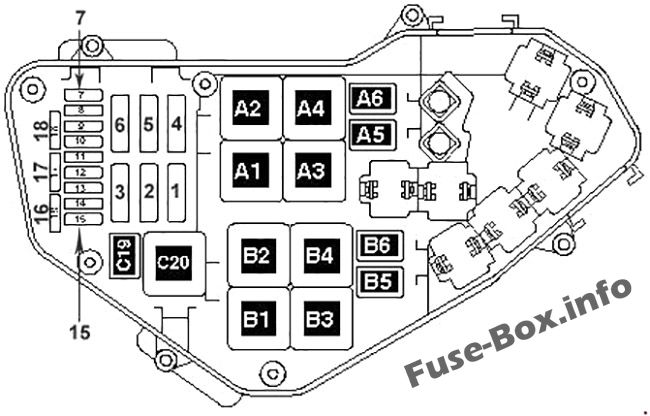

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей

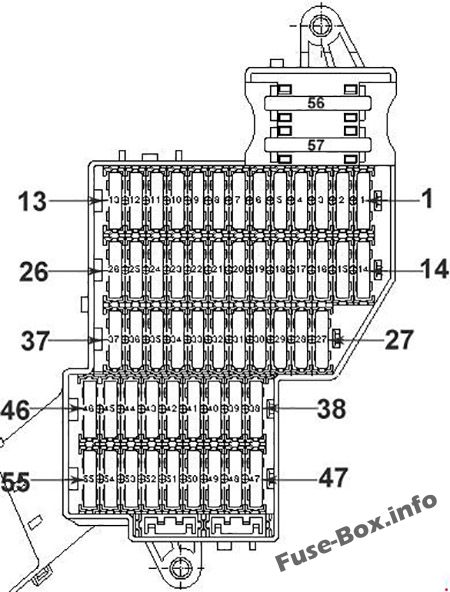

Панель приборов, левая
| № | Функция/компонент | A |
|---|---|---|
| SB1 | Зажигалка | 20 |
| SB2 | Приемник дистанционного управления дополнительным жидкостным отопителем, циркуляционным насосом, охлаждающей жидкостью | 5 |
| SB3 | Розетка 12 В (сзади справа), задний прикуриватель | 20 |
| SB4 | Дополнительный жидкостный отопитель/дополнительный отопитель | 15/20 |
| SB5 | Розетка 12 В 2 (спереди на центральной консоли), розетка 12 В 3 (сзади) | 20 |
| SB6 | Блок управления авторизацией входа и запуска | 15 |
| SB7 | Блок управления выбором антенны, диагностический разъем | 5 |
| SB8 | Мотор стеклоочистителя | 30 |
| SB9 | Блок управления бортовой сети/насос омывателя | 15 |
| SB10 | Стеклоподъемник задний левый | 25 |
| SB11 | Центральный замок/блок управления задней левой двери, передний левый | 15 |
| SB12 | Блок управления бортовой сетью, освещение салона | 20 |
| SB13 | Не назначен | - |
| SB14 | Стеклоподъемник передний левый | 25 |
| SB15 | Центральный блок управления системой комфорта, лампы правого стоп-сигнала и задних фонарей | 15 |
| SB16 | Блок управления бортовой сети/фанфары | 20 |
| SB17 | Блок управления бортовой сети/указатели поворота, левый габаритный огонь | 10 |
| SB18 | Насос омывателя фар | 20 |
| SB19 | Блок управления бортовой сети/противотуманные фары | 15 |
| SB20 | Не назначен | - |
| SB21 | Блок управления бортовой сетью | 15 |
| SB22 | Блок управления блокировкой межколесного дифференциала | 30 |
| SB23 | Блок управления межосевым дифференциалом, блок управления расцеплением стабилизатора поперечной устойчивости | 10 |
| SB24 | Блок управления системой контроля давления в шинах | 5 |
| SB25 | Блок управления рулевой колонки и ремня безопасности по высоте | 15 |
| SB26 | Система подушек безопасности, блок управления двигателем, вставка приборной панели, главный/разъединительный выключатель аккумуляторной батареи, выключатель педали тормоза (двигатель 4,2 л) - выключатель педали сцепления (двигатель 3,2 л, двигатель 3,0 л), реле подавления стоп-сигналов для ESP (двигатель 4,2 л) , расходомер воздуха 1 и 2 (двигатель 5,0 л), расходомер воздуха (двигатель 2,5 л, двигатель 3,0 л) | 5 |
| SB27 | Не назначен | - |
| SB28 | Не назначен | - |
| SB29 | Не назначен | - |
| SB30 | Не назначен | - |
| SB31 | Не назначен | - |
| SB32 | Не назначен | - |
| SB33 | Блок управления электроникой рулевой колонки, обогрев рулевого колеса | 15 |
| SB34 | Охранная сигнализация, регуляторы обогрева передних и задних сидений (до 10.2003), ультразвуковой датчик охранной сигнализации, датчик крена автомобиля | 5 |
| SB35 | Блок управления бортовой сети, левый ближний свет, дальний свет | 15 |
| SB36 | Блок управления бортовой сетью | 10 |
| SB37 | Не назначен | - |
| SB38 | Выключатель стоп-сигнала | 10 |
| SB39 | Реле системы кондиционирования, реле X-контакта, реле подачи напряжения на клемму 15, комбинация приборов, реле обогрева сидений (до 10.2003), обогрев заднего стекла, реле транспортного режима | 5 |
| SB40 | Блок управления в комбинации приборов | 5 |
| SB41 | Блок управления авторизацией входа и запуска | 15 |
| SB42 | Блок управления регулировкой сдвижного люка | 30 |
| SB43 | Не назначен | - |
| SB44 | Продольная регулировка левого сиденья, регулятор угла наклона сиденья (без памяти), блок управления продольной регулировкой левого сиденья/регулировкой рулевой колонки | 30 |
| SB45 | Регулятор высоты левого сиденья, регулятор левой спинки, блок управления подогревом левого и правого заднего сиденья | 30 |
| SB46 | Не назначен | - |
| SB47 | Блок управления блокировкой межколесного дифференциала | 10 |
| SB48 | Не назначен | - |
| SB49 | Блок управления сервотроником, блок управления расцеплением стабилизатора поперечной устойчивости | 5 |
| SB50 | Нагревательный элемент системы вентиляции картера, клапан подачи вторичного воздуха | 10 |
| SB51 | Датчик качества воздуха, контактный выключатель стояночного тормоза, диагностический разъем, реле транспортного режима | 5 |
| SB52 | Мотор стеклоочистителя заднего стекла | 30 |
| SB53 | Обогрев наружных зеркал, выключатель освещения, блок управления электроникой на рулевой колонке | 5 |
| SB54 | Корректор фар | 10 |
| SB55 | Реле системы кондиционирования, реле приточного вентилятора 2-й скорости | 15 |
| SB56 | Реле изоляции солнечных батарей, двигатель для регулировки переднего вентилятора Bitron | 40 |
| SB57 | Мотор для регулировки заднего вентилятора Bitron | 40 |

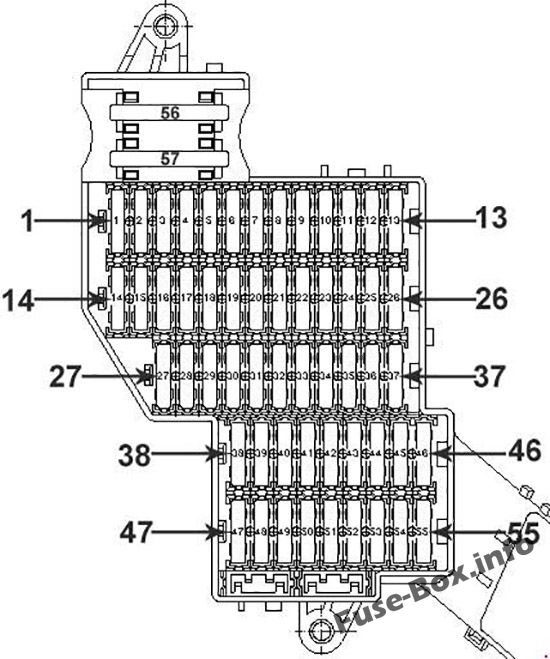

Панель приборов, правая
| № | Функция/компонент | A |
|---|---|---|
| SC1 | Розетка тягово-сцепного устройства (Hella), блок управления детектором прицепа (Westfalia) | 15 |
| SC2 | Блок управления системой помощи при парковке | 5 |
| SC3 | Блок управления детектором прицепа | 15 |
| SC4 | Телематика, телефон | 5 |
| SC5 | Блок управления детектором прицепа (Westfalia) | 15 |
| SC6 | АБС с блоком управления EDS | 30 |
| SC7 | Блок управления раздаточной коробкой | 5 |
| SC8 | Блок управления бортовой сетью/дополнительный дальний свет | 20 |
| SC9 | Не назначен | - |
| SC10 | ТВ-тюнер | 5 |
| SC11 | Радио, блок управления с дисплеем для радио и навигационной системы | 10 |
| SC12 | Усилитель звуковой системы | 30 |
| SC13 | Не назначен | - |
| SC14 | Центральный блок управления системой комфорта, лампы левого стоп-сигнала и задних фонарей | 15 |
| SC15 | Задний правый стеклоподъемник | 25 |
| SC16 | Освещение багажного отделения | 10 |
| SC17 | Блок управления бортовой сети, правый ближний/дальний свет | 15 |
| SC18 | Реле обогрева заднего стекла | 30 |
| SC19 | Не назначен | - |
| SC20 | Не назначен | - |
| SC21 | Выпуск запасного колеса | 10 |
| SC22 | Блок управления подогревом сиденья водителя Блок управления подогревом сиденья переднего пассажира | 30 |
| SC23 | Блок управления климаттроником | 10 |
| SC24 | Регулировка сиденья переднего пассажира с блоком памяти | 30 |
| SC25 | Задний блок управления и индикации Climatronic | 5 |
| SC26 | Не назначен | - |
| SC27 | Адаптивный блок управления подвеской | 15 |
| SC28 | Не назначен | - |
| SC29 | Блок управления автоматической коробкой передач | 10 |
| SC30 | Реле системы фиксации мощности | 20 |
| SC31 | Центральный блок управления системой комфорта | 15 |
| SC32 | Блок управления двери переднего пассажира, Блок управления задней правой двери | 10 |
| SC33 | Индивидуализация | 15 |
| SC34 | Стеклоподъемник передний правый | 25 |
| SC35 | Блок управления бортовой сети/указатели поворота, правый габаритный огонь | 10 |
| SC36 | Модуль крыши, телефон, модуль компаса (управление распознаванием положения автомобиля | 5 |
| SC37 | Не назначен | - |
| SC38 | Кнопка TCS и ESP АБС с блоком управления EDS | 10 |
| SC39 | Реле обогрева ветрового стекла для левой стороны, реле обогрева ветрового стекла для правой стороны. | 5 |
| SC40 | Блок управления раздаточной коробкой | 10 |
| SC41 | Блок управления детектором прицепа (Westfalia) | 10 |
| SC42 | Блок управления гаражными воротами, контрольная лампа открывания гаражных ворот | 5 |
| SC43 | Выключатель света заднего хода | 5 |
| SC44 | Регуляторы обогрева передних и задних сидений (с 11.2003) | 5 |
| SC45 | Не назначен | 5 |
| SC46 | Не назначен | - |
| SC47 | Не назначен | - |
| SC48 | Адаптивный блок управления подвеской | 10 |
| SC49 | Внутреннее зеркало с автоматическим затемнением, Телефон | 5 |
| SC50 | Кнопка расцепления стабилизатора поперечной устойчивости | 5 |
| SC51 | Блок управления автоматической коробкой передач | 20 |
| SC52 | Переключатель Tiptronic, соленоид блокировки рычага селектора в положении P, многофункциональный переключатель | 5 |
| SC53 | Реле обогрева лобового стекла с левой стороны | 30 |
| SC54 | Реле обогрева ветрового стекла с правой стороны | 30 |
| SC55 | Не назначен | - |
| SC56 | АБС с блоком управления EDS | 40 |
| SC57 | Блок управления раздаточной коробкой | 40 |

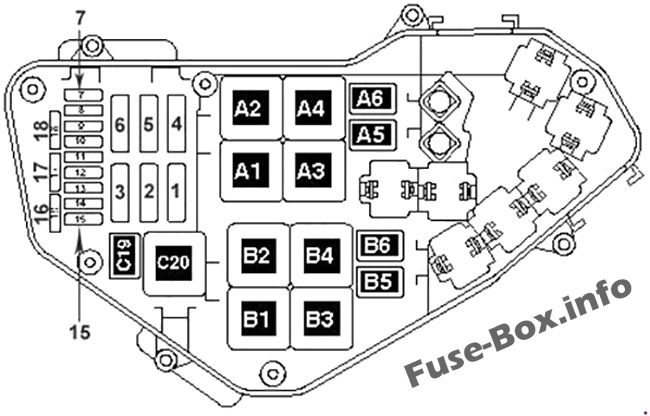

Моторный отсек, Бензин
| № | Функция/компонент | A |
|---|---|---|
| S1 | Вентилятор 1 | 60 |
| S2 | Вентилятор 2 | 30 |
| S3 | Двигатель насоса вторичного воздуха | 40 |
| S4 | 3,2 л: не назначено 4,2 л: Электродвигатель насоса вторичного воздуха 2 | 40 |
| S5 | Не назначен | - |
| S6 | Не назначен | - |
| S7 | 3.2L: Катушки зажигания для цилиндров 1-3, форсунки для цилиндров 1-3 4.2L: Катушки зажигания с выходными каскадами для цилиндров 1-8 | 20 |
| S8 | 3.2L: Катушки зажигания для цилиндров 4-6, форсунки для цилиндров 4-6 4,2 л: Форсунки цилиндров 1-8 | 20 |
| S9 | 3,2 л: блок управления двигателем, клапан управления впускным распредвалом, клапан управления выпускным распредвалом, клапан переключения впускного коллектора с изменяемой геометрией. 4.2L: Блок управления двигателем, клапан 1 управления впускным распредвалом, клапан 2 управления выпускным валом, клапан переключения впускного коллектора, клапан переключения 2 впускного коллектора | 30 |
| S10 | 3,2 л: диагностика течи бака, датчик высокого давления системы кондиционирования воздуха, клапан фильтра с активированным углем, блок управления вентилятором радиатора, блок управления вентилятором радиатора 2, реле усилителя тормозов 4.2L: Диагностика течи топливного бака, датчик высокого давления системы кондиционирования воздуха, электромагнитный клапан 1 системы фильтрации с активированным углем, электромагнитный клапан 2 системы фильтрации с активированным углем, блок управления вентилятором радиатора, блок управления вентилятором радиатора 2, регулирующий клапан компрессора кондиционера, Блок управления Climatronic, датчик уровня/температуры масла | 10 |
| S11 | 3,2 л: Датчик уровня/температуры масла, регулирующий клапан компрессора кондиционера, блок управления Climatronic 4,2 л: впускной клапан вторичного воздуха | 15 |
| S12 | 3.2L: Реле насоса вторичного воздуха, реле насоса выбега, реле дополнительного насоса охлаждающей жидкости 4.2L: Реле насоса вторичного воздуха | 5 |
| S13 | Топливный насос 2 | 15 |
| S14 | Топливный насос 1 | 15 |
| S15 | 3.2L: Реле подачи тока Motronic земля 2 4.2L: Блок управления двигателем, реле электропитания Motronic, реле топливного насоса, реле электрического топливного насоса II | 10 |
| S16 | 3,2 л: Непрерывная циркуляция насоса охлаждающей жидкости, вакуумный насос тормозов 4,2 л: Реле усилителя тормозов, вакуумный насос тормозов, реле непрерывной циркуляции охлаждающей жидкости, насос охлаждающей жидкости, циркуляционный насос (только модели с дополнительным жидкостным нагревателем) | 30 |
| S17 | 3,2 л: лямбда-зонды перед каталитическим нейтрализатором 4,2 л: Ряд цилиндров 1 Лямбда-зонд перед каталитическим нейтрализатором, ряд цилиндров 2 Лямбда-зонд 2 перед каталитическим нейтрализатором | 15 |
| S18 | 3,2 л: Лямбда-зонды после каталитического нейтрализатора 4,2 л: Лямбда-зонд после каталитического нейтрализатора для ряда цилиндров 1, лямбда-зонд 2 после каталитического нейтрализатора для ряда цилиндров 2 | 7.5 |
| Реле | ||
| A1 | 3.2L: Реле подачи тока Motronic 2 — J670 (53) 4,2 л: не назначено | |
| A2 | Не назначен | |
| A3 | 3.2L: Реле электропитания Motronic — J271 (167) 4.2L: Реле электропитания Motronic — J271 (614) | |
| A4 | Реле насоса вторичного воздуха — J299 (100) | |
| A5 | Реле дополнительного насоса охлаждающей жидкости - J496 (404) | |
| A6 | 3,2 л: Реле топливного насоса — J17 (404) 4,2 л: Реле электрического топливного насоса 2 — J49 (404) | |
| B1 | Не назначен | |
| B2 | Не назначен | |
| B3 | Не назначен | |
| B4 | Не назначен | |
| B5 | Не назначен | |
| B6 | Реле усилителя тормозов - J569 (404), только модели с автоматической коробкой передач | |
| C19 | 3,2 л: Реле электрического топливного насоса 2 — J49 (404) 4,2 л: Реле топливного насоса — J17 (404) | |
| C20 | Реле питания клеммы 50 — J682 (433) |
Моторный отсек, Дизель
| No. | Функция/компонент | A |
|---|---|---|
| S1 | Вентилятор 1 | 60 |
| S2 | Вентилятор 2 | 30 |
| S3 | 5,0 л: свечи накаливания 1 2,5 л: свечи накаливания 1-5 3,0 л: свечи накаливания 1-6 | 60/80 |
| S4 | 5,0 л: свечи накаливания 2 2,5, 3,0 л: Не назначено | 60/80 |
| S5 | Не назначен | - |
| S6 | 5,0 л: Пусковое оборудование, топливный насос, система зажигания (только модели со второй батареей) 2,5, 3,0 л: Не назначено | 60 |
| S7 | 5,0 л: охлаждение топлива, дополнительный насос охлаждающей жидкости 2,5 л: не назначено 3,0 л: клапан регулировки давления топлива, клапан дозирования топлива, насос охлаждающей жидкости | 10 |
| S8 | 5,0 л: Блок управления двигателем 2 2,5, 3,0 л: Не назначено | 30 |
| S9 | 2,5, 5,0 л: Блок управления двигателем 1 3,0 л: блок управления дизельной системой непосредственного впрыска | 30 |
| S10 | 5,0 л: Датчик давления в системе кондиционирования, клапан рециркуляции отработавших газов, реле топливного насоса, блок управления вентилятором радиатора, блок управления вентилятором радиатора 2 2,5 л: Клапан рециркуляции отработавших газов, электромагнитный клапан регулировки давления наддува, нагревательный элемент сапуна картера, датчик высокого давления системы кондиционирования, регулирующий клапан компрессора кондиционера, реле топливного насоса, блок управления вентилятором радиатора, блок управления вентилятором радиатора 2, Блок управления Climatronic/Climatic, реле непрерывной циркуляции охлаждающей жидкости, реле насоса охлаждения топлива, клапан переключения заслонок впускного коллектора, клапан переключения радиатора, система рециркуляции отработавших газов 3,0 л: блок управления автоматическим периодом накаливания, клапан рециркуляции отработавших газов, переключающий клапан охладителя системы рециркуляции отработавших газов, электродвигатель заслонки впускного коллектора, электродвигатель заслонки впускного коллектора 2, блок управления дроссельной заслонкой, блок управления турбонагнетателем 1, регулирующий клапан компрессора кондиционера, дополнительная охлаждающая жидкость реле насоса, блок управления системой кондиционирования воздуха, блок управления Climatronic, блок управления вентилятором радиатора, блок управления 2 вентилятора радиатора, датчик высокого давления, клапан переключения регулируемого впускного коллектора, реле топливного насоса | |
| S11 | 5,0 л: термостат системы охлаждения двигателя с электронным управлением, регулирующий клапан компрессора кондиционера, датчик уровня/температуры масла, управляющие электродвигатели турбонагнетателя 1 и 2, электродвигатель заслонок впускного коллектора 1 и 2. 2,5, 3,0 л: Датчик уровня и температуры масла | 15 |
| S12 | 5,0 л: Реле свечей накаливания 1 и 2, дополнительный насос охлаждающей жидкости, охлаждение топлива, датчик педали тормоза для системы круиз-контроля 2,5 л: реле свечей накаливания, реле продолжения циркуляции охлаждающей жидкости, датчик педали тормоза 3,0 л: переключатель педали тормоза | 5 |
| S13 | 5,0 л: Топливный насос 1 | 15 |
| S13 | 2,5 л: насос наддува топливной системы, топливный насос, реле наддува контура бака, насос охлаждения топлива 3,0 л: Реле наддува контура бака, насос наддува топливной системы, топливный насос, циркуляционный насос | 25 |
| S14 | Не назначен | - |
| S15 | 3,0, 5.0L: Реле питания клеммы 30 2,5 л: не назначено | 10 |
| S16 | 5.0L: Реле параллельной цепи аккумулятора 2,5, 3,0 л: Не назначено | 10 |
| S17 | 5,0 л: дизельный лямбда-зонд 1 и 2 2,5 л: не назначено 3,0 л: лямбда-зонд | 20 |
| S18 | Не назначен | - |
| Реле | ||
| A1 | 5.0L: Реле питания клеммы 30 — J317 (207) 2,5 л: Реле топливного насоса — J17 (53) 3,0 л: не назначено | |
| A2 | 5.0L: Клемма 30, реле питания 2 — J689 (207) 2,5L: Реле питания клеммы 30 — J317 (109) 3.0L: Реле питания клеммы 30 — J317 (219) | |
| A3 | 2,5, 5,0 л: Не назначено 3,0 л: Блок управления автоматическим периодом накаливания — J179 (639) | |
| A4 | 5,0 л: Реле свечей накаливания — J52 (202) 2,5 л: Реле свечей накаливания — J52 (103) 3,0 л: не назначено | |
| A5 | Реле дополнительного насоса охлаждающей жидкости - J496 (404) | |
| A6 | 2,5, 5,0 л: Реле насоса охлаждения топлива - 3445 (404) 3,0 л: не назначено | |
| B1 | Не назначен | |
| B2 | 3,0, 5,0 л: Реле топливного насоса — J17 (53) 2,5 л: не назначено | |
| B3 | 5,0 л: Реле 2 свечей накаливания — J495 (202) 2,5, 3,0 л: Не назначено | |
| B4 | 5.0L: Реле подачи напряжения на клемму 1 — J701 (100) 2,5, 3,0 л: Не назначено | |
| B5 | Не назначен | |
| B6 | Не назначен | |
| C19 | Реле наддува контура бака — J715 (404) только с дополнительным жидкостным отопителем | |
| C20 | Реле питания клеммы 50 — J682 (433) |

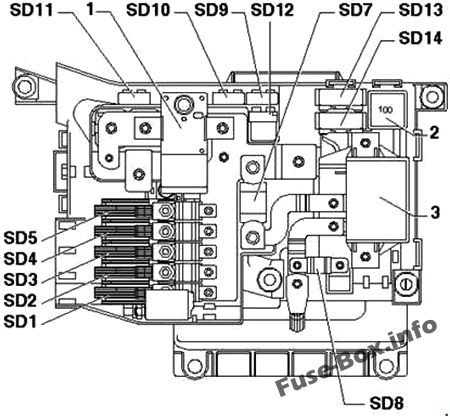

Блок предохранителей (под сиденьем водителя)
| № | Функция/компонент | A |
|---|---|---|
| SD1 | Левый блок предохранителей | 150 |
| SD2 | Правый блок предохранителей | 150 |
| SD3 | Правый блок предохранителей | 60 |
| SD4 | электронный ящик, левый блок предохранителей | 60 |
| SD5 | Клемма 15 реле | 60 |
| SD7 | Параллельная схема батареи | 250 |
| SD8 | электронный ящик | 150 |
| SD9 | Блок управления бортовой сетью | 5 |
| SD10 | Блок управления бортовой сетью | 10 |
| SD11 | Диагностический кабель стартера | 5 |
| SD12 | Не назначен | - |
| SD13 | Двигатель компрессора с адаптивной подвеской | 40 |
| SD14 | Не назначен | - |
| Реле | ||
| 1 | Главный/разъединительный выключатель аккумуляторной батареи — E74 | |
| 2 | Реле питания клеммы 15 - J329 (100 или 433, в зависимости от комплектации) | |
| 3 | Реле цепи зарядки второго аккумулятора — J713 |
Релейная панель E-Box
Он расположен слева под панелью приборов рядом с центральной консолью.
| № | Реле |
|---|---|
| D1 | Блок управления сервотроником — J236 (463) |
| D2 | Реле силовой блокировки - J714 (404) |
| D3 | Реле компрессора адаптивной подвески - J403 (373) |
| D4 | Не назначен |
| D5 | Реле системы кондиционирования воздуха — J32 (100) |
| D6 | Реле 2-й скорости вентилятора приточного воздуха - J486 (404) только модели с системой кондиционирования воздуха с ручным управлением |
| D7 | Реле обогрева заднего стекла — J9 (53) |
| D8 | Реле обогрева сидений - J83 (404), до 01.2003 |
| D9 | Реле подавления стоп-сигналов — J508 (444) |
| E1 | Реле изоляции солнечных батарей - J309 (79) |
| E2 | Реле освобождения запасного колеса — J732 (404) |
| E3 | Реле системы кондиционирования воздуха — J32 (53) |
| E4 | Реле циркуляционного насоса - J160 (404) |
| E5 | Реле соответствующих потребителей запуска (432), только дизельный двигатель 5,0 л |
| E6 | Не назначен |
| E7 | Реле омывателя фар — J39 (53) |
| E8 | Реле остаточного тепла - J708 (404), только модели с бензиновыми двигателями 3,2 л или 4,2 л |
| E9 | Не назначен |
