Предохранители и реле Volkswagen Touareg (2006-2010)

Схемы относятся к указанным годам и вариантам Volkswagen Touareg (2006-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.

Расположение предохранителей Volkswagen Touareg 2006-2010 гг.

Предохранители прикуривателя (розетки) в Volkswagen Touareg Это предохранители № 1, № 2, № 3 и № 5 в блоке предохранителей на левой панели приборов.

Оглавление

Расположение блока предохранителей

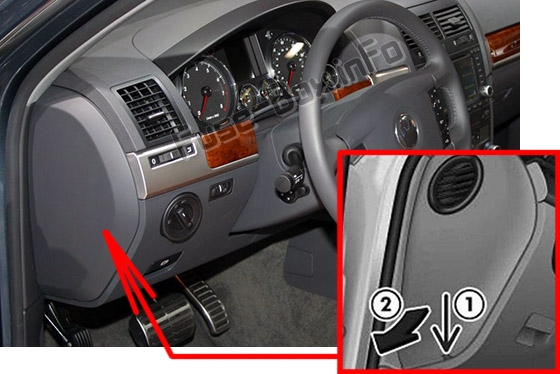

Держатель предохранителей на левом краю панели приборов

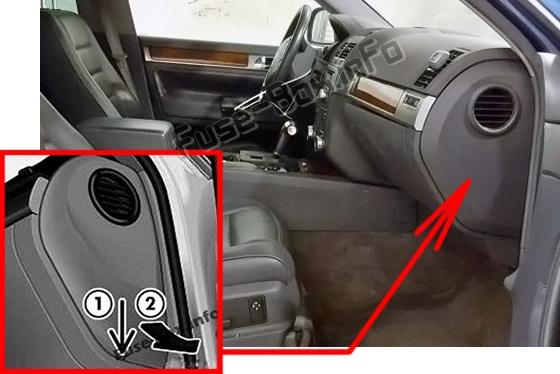

Держатель предохранителей на правом краю панели приборов

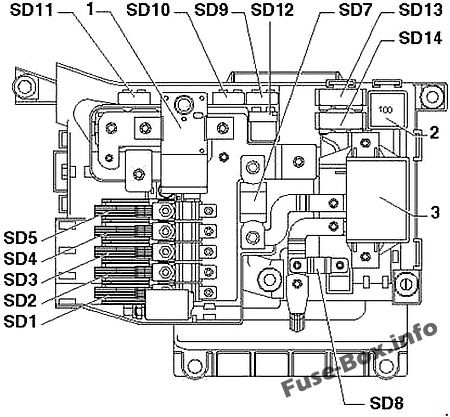

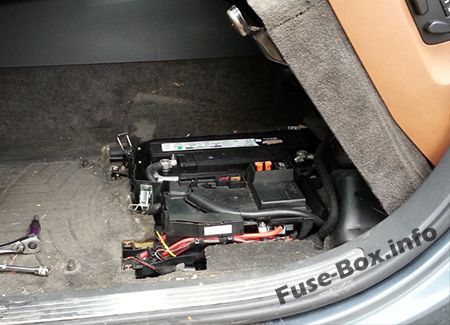

Блок предохранителей под сиденьем водителя

Находится рядом с аккумулятором под водительским сиденьем Блок предохранителей под сиденьем водителя

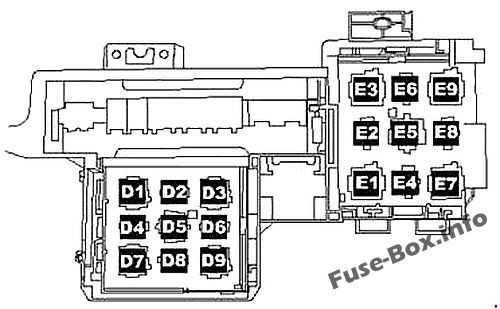

Панель реле E-Box 1

Он расположен слева под панелью приборов рядом с центральной консолью.

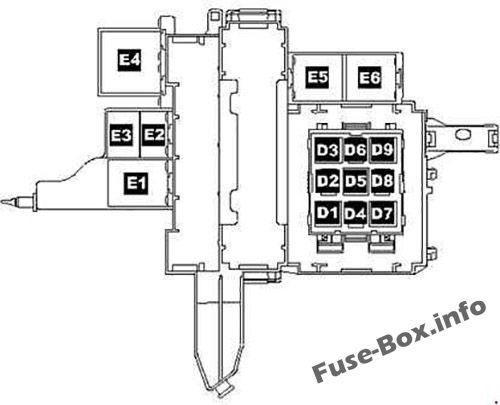

Релейная панель E-box 2

Он расположен справа под панелью приборов, возле правой передней стойки (только автомобили с правым рулем).

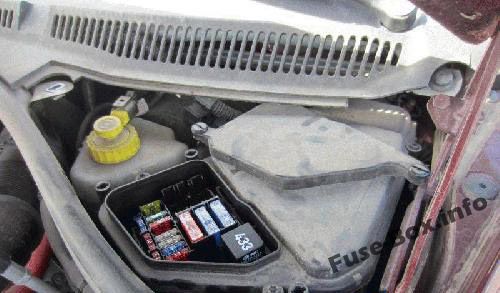

Блок предохранителей в моторном отсеке

Схемы блока предохранителей

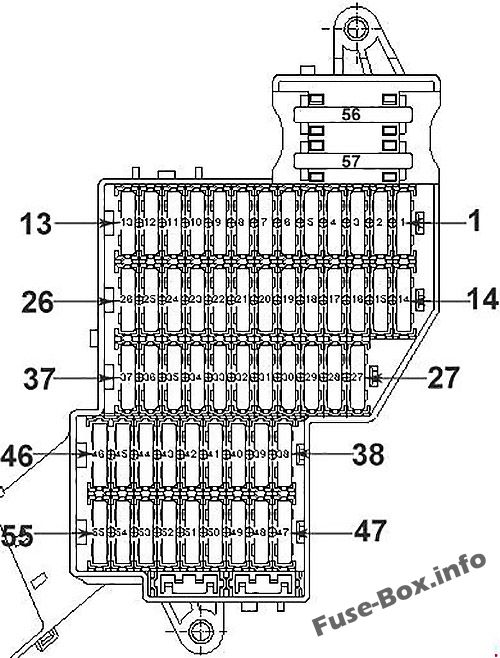

Панель приборов, левая

Назначение предохранителей в левой части приборной панели

№	A	Функция/компонент
1	15 20 (только вспомогательная батарея и две встроенные батареи)	U1 - Прикуриватель U9 — Задний прикуриватель
2	5 15	J160 — Реле циркуляционного насоса (только вспомогательная батарея и две батареи бортового питания) J708 — Реле остаточного тепла (только дополнительная батарея и две батареи бортового питания) R149 — Приемник дистанционного управления дополнительным жидкостным отопителем (только вспомогательная батарея и две батареи бортового питания) U18 - розетка 12 В 2 (только одна батарея бортового питания) U20 - розетка 12 В 4 (только одна батарея бортового питания)
3	15 20 (только вспомогательная батарея и две встроенные батареи)	U5 - розетка 12 В U19 - розетка 12 В 3
4	20	J162 — блок управления отопителем
5	20	U18 - розетка 12 В 2 (только дополнительная батарея и две батареи бортового питания) U19 - розетка 12 В 4 (только дополнительная батарея и две батареи бортового питания) J807 - Реле для розеток (Только одна батарея бортового питания)
6	15	J518 — Блок управления авторизацией входа и запуска (только V10 TDI) J708 — Реле остаточного тепла (только одна батарея бортового питания)
7	5	T16b — диагностический разъем J515 — Блок управления выбором антенны G397 — Датчик дождя и света
8	25 30 (с ноября 2007 г.)	V - Электродвигатель стеклоочистителя
9	15	J519 — Блок управления бортовой сетью (насос стеклоочистителя)
10	25 30 (с ноября 2007 г.)	J388 — блок управления задней левой дверью (стеклоподъемник)
11	15	J386 — Блок управления двери водителя (центральный замок) J388 — Блок управления задней левой дверью (центральный замок)
12	10	J519 — Блок управления бортовой сетью (освещение салона)
13	-	Не назначен
14	25 30 (с ноября 2007 г.)	J386 — Блок управления двери водителя (стеклоподъемник)
15	15	J393 — Центральный блок управления системой комфорта (правый блок задних фонарей)
16	20	J519 — Блок управления бортовой сетью (фанфары)
17	30	J519 — Блок управления бортовой сетью (левый индикатор)
18	20 25 (с ноября 2007 г.)	J39 — Реле омывателя фар
19	-	Не назначен
20	30	J519 — Блок управления бортовой сетью (аккумулятор 1)
21	-	Не назначен
22	30	J647 — Блок управления блокировкой межколесного дифференциала J605 — блок управления задней крышкой
23	10	J647 — Блок управления блокировкой межколесного дифференциала
24	5	J502 — блок управления системой контроля давления в шинах
25	15	J352 — Блок управления регулировки высоты рулевой колонки и ремня безопасности
26	10	F36 — выключатель педали сцепления J... - Блоки управления двигателем J234 — блок управления подушками безопасности J285 — блок управления в комбинации приборов J519 — Блок управления бортовой сетью K145 — Контрольная лампа отключения боковой подушки безопасности переднего пассажира N378 — магнит инерционной катушки ремня безопасности водителя N379 — магнит инерционной катушки сиденья переднего пассажира
27	5	E183 — Выключатель охраны салона W11 — Задний левый фонарь для чтения W12 — Задний правый фонарь для чтения W14 — косметическое зеркало со стороны переднего пассажира с подсветкой W20 — Косметическое зеркало с подсветкой со стороны водителя W51 — Фонарь крышки багажника
28	-	Не назначен
29	-	Не назначен
30	-	Не назначен
31	-	Не назначен
32	-	Не назначен
33	15	J527 — Блок управления электроникой рулевой колонки
34	5	G273 — датчик охраны салона G384 - Датчик наклона автомобиля J285 — блок управления в комбинации приборов (только дополнительная батарея и две батареи бортовой сети)
35	30	J519 — Блок управления бортовой сетью
36	30	E470 — Блок управления регулировкой сиденья водителя
37	-	Не назначен
38	-	Не назначен
39	5	J9 — Реле обогрева заднего стекла J32 — Реле системы кондиционирования воздуха J329 — Реле питания клеммы 15 J755 — Реле режима транспортировки J807 - Реле для розеток (Только одна батарея бортового питания)
40	5	J285 — блок управления в комбинации приборов
41	15	J518 — Блок управления авторизацией входа и запуска
42	30	J245 — Блок управления регулировкой сдвижного люка
43	-	Не назначен
44	30	E470 — Блок управления регулировкой сиденья водителя J136 — Блок управления регулировкой сиденья и рулевой колонки с памятью J810 — Блок управления регулировкой сиденья водителя
46	-	Не назначен
47	10	J647 — Блок управления блокировкой межколесного дифференциала
48	5	J769 — Блок управления ассистента смены полосы движения J770 — Блок управления 2 ассистента смены полосы движения
49	5	J236 — блок управления сервотроником
50	10	G266 — Датчик уровня и температуры масла N79 — нагревательный элемент системы вентиляции картера (только модели с кодами двигателей BHK, BHL)
51	5	T16b — диагностический разъем F321 — контактный выключатель стояночного тормоза G238 — датчик качества воздуха G550 - Датчик автоматического контроля дистанции J755 — Реле режима транспортировки
52	30 15 (с ноября 2007 г.)	V12 — Электродвигатель стеклоочистителя заднего стекла
53	5	E1 - Выключатель света J527 — Блок управления электроникой рулевой колонки J393 — Центральный блок управления системой комфорта
54	10	E102 — Регулятор корректора фар (только модели с галогенными фарами) J667 — модуль выходной мощности для левой фары (только модели с адаптивным освещением) V48 — Исполнительный электродвигатель корректора левой фары (только модели с галогенными фарами) V49 — электродвигатель корректора правой фары (только модели с галогенными фарами)
55	15	J486 — Реле приточного вентилятора для 2-й скорости
56	40	J32 — Реле системы кондиционирования воздуха J309 — Реле изоляции солнечных батарей J486 — Реле приточного вентилятора, 2-я скорость SB55 — Предохранитель 55 в держателе предохранителей B V305 - Электродвигатель регулировки переднего вентилятора Bitron
57	40	V306 - Двигатель регулировки заднего вентилятора Bitron (до ноября 2007 г.) J403 — Реле компрессора адаптивной подвески (с ноября 2007 г.)

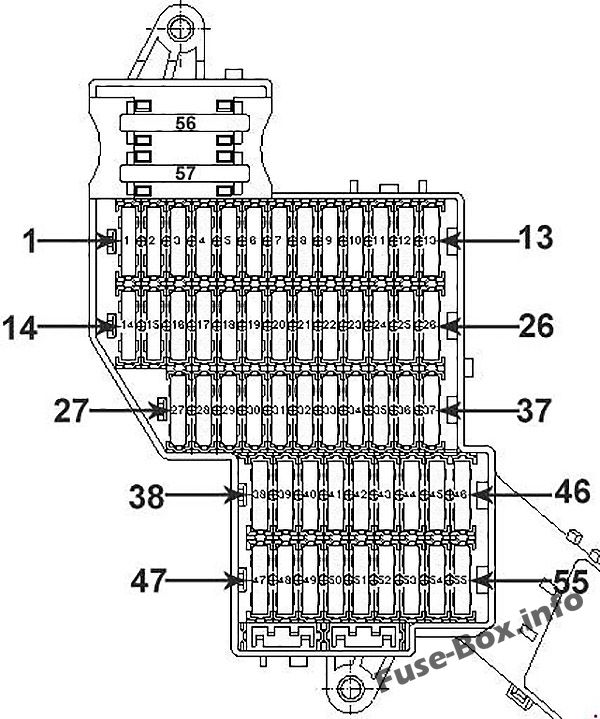

Панель приборов, правая

Назначение предохранителей в правой части приборной панели

№	A	Функция/компонент
1	15 20 (с мая 2008 г.)	J345 — блок управления детектором прицепа
2	5	J446 — Блок управления системой помощи при парковке
3	15	J345 — блок управления детектором прицепа
4	5	J412 — Блок управления электроникой мобильного телефона
5	15 25 (с мая 2008 г.)	J345 — блок управления детектором прицепа
6	30	J104 — Блок управления АБС
7	5	J646 — блок управления раздаточной коробкой
8	30	J519 — Блок управления бортовой сетью (правый индикатор)
9	10	Индивидуализация R190 - спутниковый цифровой радиотюнер (только для американских рынков)
10	5	J772 — Блок управления системой камеры заднего вида R78 - ТВ-тюнер
11	20	J503 — Блок управления с дисплеем для радио и навигационной системы Р - Радио R - Подготовка для радио и навигационной системы с телевизором (модели для Японии)
12	30	R12 - Усилитель
13	-	Не назначен
14	15	J393 — Центральный блок управления системой комфорта
15	25 30 (с ноября 2007 г.)	J389 — Блок управления задней правой дверью (стеклоподъемник)
16	10 5 (с ноября 2007 г.)	W3 — Освещение багажного отделения
17	-	Не назначен
18	30	J9 — Реле обогрева заднего стекла
19	-	Не назначен
20	30	U13 - Преобразователь AC./DC с розеткой 12 В - 230 В U27 — Преобразователь переменного/постоянного тока с розеткой 12–115 В (только для рынков США)
21	10	F266 — контактный выключатель капота
22	25	J774 — блок управления подогревом передних сидений
23	10	J255 — блок управления климат-контролем
24	30	E471 — Блок управления регулировкой сиденья переднего пассажира J521 — Регулировка сиденья переднего пассажира с блоком управления памятью
25	5	E265 — Задний блок управления и индикации Climatronic J301 — блок управления системой кондиционирования воздуха
26	-	Не назначен
27	15	J197 — Блок управления адаптивной подвеской
28	-	Не назначен
29	10 5 (с ноября 2007 г.)	J217 — блок управления автоматической коробкой передач
30	20	J714 — Реле системы блокировки питания
31	15	J393 — Центральный блок управления системой комфорта
32	10	J387 — Блок управления двери переднего пассажира (центральный замок) J389 — Блок управления задней правой дверью (центральный замок)
33	15	Индивидуализация
34	25 30 (с ноября 2007 г.)	J387 — Блок управления двери переднего пассажира (стеклоподъемник)
35	30	E471 — Блок управления регулировкой сиденья переднего пассажира
36	5	J603 — Блок управления распознаванием положения автомобиля J702 — Потолочный дисплей
37	-	Не назначен
38	10	J104 — Блок управления АБС
39	5	J410 — Реле обогрева ветрового стекла с левой стороны J411 — Реле обогрева ветрового стекла с правой стороны J745 — Блок управления поворотным светом и корректором фар Индивидуализация
40	10	J646 — блок управления раздаточной коробкой
41	10	J345 — блок управления детектором прицепа
42	5	E284 - Блок управления воротами гаража J530 — Блок управления воротами гаража
43	5	F41 - Реверсивный переключатель
44	5	E94 - Регулятор обогрева сиденья водителя E95 — Регулятор обогрева сиденья переднего пассажира E128 — Выключатель обогрева заднего левого сиденья с регулятором E129 — Выключатель обогрева заднего правого сиденья с регулятором E281 — Блок управления для регулировки высоты подвески Z20 — нагревательный элемент форсунки омывателя левого омывателя Z21 — нагревательный элемент правого омывателя
45	-	Не назначен
46	-	Не назначен
47	10	J668 — модуль выходной мощности для правой фары
48	10	J197 — Блок управления адаптивной подвеской
49	5	Y7 — Внутреннее зеркало заднего вида с автоматическим затемнением
50	5	E256 — кнопка TCS и ESP
51	15	J217 — блок управления автоматической коробкой передач
52	5	F125 — Многофункциональный переключатель F189 — переключатель типтроника N380 — Соленоид блокировки рычага селектора в положении P
53	30	J411 — Реле обогрева ветрового стекла с правой стороны
54	30	J410 — Реле обогрева ветрового стекла с левой стороны
55	-	Не назначен
56	40	J104 — Блок управления АБС
57	40	J646 — блок управления раздаточной коробкой

Моторный отсек (двигатель 2,5 л (R5) TDI)

Назначение предохранителей в моторном отсеке (двигатель 2,5 л (R5) TDI)

№	A	Функция/компонент
1	60	J293 — блок управления вентилятором радиатора
2	30	J671 — Блок управления вентилятором радиатора 2 (Только модели для тропических климатических зон и модели с тягово-сцепным устройством)
3	-	Не назначен
4	-	Не назначен
5	-	Не назначен
6	-	Не назначен
7	-	Не назначен
8	-	Не назначен
9	30	J623 — блок управления двигателем
10	10	G65 — Датчик высокого давления J17 — Реле топливного насоса J255 — блок управления климат-контролем J293 — блок управления вентилятором радиатора J301 — блок управления системой кондиционирования воздуха J445 — Реле насоса охлаждения топлива J496 — Реле дополнительного насоса охлаждающей жидкости J671 — блок управления вентилятором радиатора 2 N75 — Электромагнитный клапан регулировки давления наддува N79 — нагревательный элемент системы вентиляции картера N280 — регулирующий клапан компрессора кондиционера N345 — Переключающий клапан охладителя системы рециркуляции отработавших газов
11	-	Не назначен
12	10	J179 — Блок управления автоматическим периодом накаливания J496 — Реле дополнительного насоса охлаждающей жидкости
13	25	G6 - Насос наддува топливной системы G23 — Топливный насос J17 — Реле топливного насоса J445 — Реле насоса охлаждения топлива J715 — реле наддува контура бака V166 — Насос охлаждения топлива
14	-	Не назначен
15	-	Не назначен
16	-	Не назначен
17	10	G39 — лямбда-зонд Z19 — нагреватель лямбда-зонда
18	-	Не назначен

Реле
A1		Не назначен
A2		Реле питания клеммы 30 -J317- (109)
A3		Блок управления автоматического периода накаливания -J179- (475)
A4		Реле топливного насоса -J17- (53)
A5		Реле дополнительного насоса охлаждающей жидкости -J496- (404)
A6		Реле насоса охлаждения топлива -J445- (404)
B1		Не назначен
B2		Не назначен
B3		Не назначен
B3		Не назначен
B4		Не назначен
B5		Не назначен
B6		Не назначен
C19		Реле наддува контура бака -J715- (404) (только дополнительный жидкостный отопитель)
C20		Реле питания клеммы 50 -J682- (433)

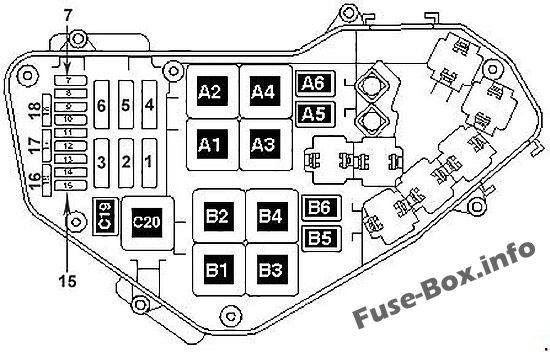

Моторный отсек (дизельный двигатель 3,0 л (V6))

Назначение предохранителей в моторном отсеке (дизельный двигатель 3,0 л (V6))

№	A	Функция/компонент
1	60 30 (зависит от оборудования)	J293 — блок управления вентилятором радиатора
2	30	J671 — блок управления вентилятором радиатора 2
3	-	Не назначен
4	80	J360 — Реле высокой тепловой мощности (только модели с кодом двигателя CATA)
5	40	J359 — Реле малой тепловой мощности (только модели с кодом двигателя CATA)
6	-	Не назначен
7	15	N276 — Клапан регулировки давления топлива N290 — Клапан дозирования топлива J17 — Реле топливного насоса (только модели с кодом двигателя CATA)
8	-	Не назначен
9	30	J248 — блок управления дизельной системой непосредственного впрыска J623 — блок управления двигателем
10	10	G65 — Датчик высокого давления J17 — Реле топливного насоса J179 — Блок управления автоматическим периодом накаливания J255 — блок управления климат-контролем J293 — блок управления вентилятором радиатора J301 — блок управления системой кондиционирования воздуха J338 — Модуль дроссельной заслонки (только модели с кодом двигателя CATA) J442 — реле включения генератора (до мая 2007 г.) J445 — Реле насоса охлаждения топлива J496 — Реле дополнительного насоса охлаждающей жидкости J671 — блок управления вентилятором радиатора 2 J724 — блок управления турбонагнетателем 1 J865 — Блок управления байпасом охладителя наддувочного воздуха (только модели с кодом двигателя CATA) N18 — Клапан рециркуляции отработавших газов N280 — регулирующий клапан компрессора кондиционера N345 — Переключающий клапан охладителя системы рециркуляции отработавших газов N381 — Переключающий клапан 2 охладителя системы рециркуляции отработавших газов (только модели с кодом двигателя CATA) N428 — Блок клапанов 2 в заднем сиденье со стороны переднего пассажира (только модели с кодом двигателя CATA) V157 — электродвигатель заслонки впускного коллектора V275 — электродвигатель заслонки впускного коллектора 2 V400 — Насос охладителя системы рециркуляции отработавших газов (только модели с кодом двигателя CATA)
11	15 (Только модели с кодом двигателя CATA)	J445 — Реле насоса охлаждения топлива J832 — Реле дополнительного топливного насоса V166 — Насос охлаждения топлива V393 — Дополнительный топливный насос
12	10	J496 — Реле дополнительного насоса охлаждающей жидкости
13	25 20 (Только модели с кодом двигателя CATA)	G6 - Насос наддува топливной системы G23 — Топливный насос J17 — Реле топливного насоса (только модели с кодом двигателя CATA) J445 — Реле насоса охлаждения топлива J715 — реле наддува контура бака V166 — Насос охлаждения топлива
14	15	G698 — блок оценки уровня восстановителя (только модели с кодом двигателя CATA) N473 — Реверсивный клапан восстановителя (только модели с кодом двигателя CATA) V437 — Насос восстановителя (только модели с кодом двигателя CATA) Z103 — Нагреватель насоса восстановителя (только модели с кодом двигателя CATA)
15	10	J317 — Реле питания клеммы 30 J623 — блок управления двигателем (только модели с кодом двигателя CATA)
16	30	J891 — Блок управления нагревателем восстановителя
17	20 15 (зависит от оборудования)	J583 — блок управления датчиком NOx (только модели с кодом двигателя CATA) J881 — Блок управления датчика NOx 2 (только модели с кодом двигателя CATA) G39 — лямбда-зонд Z19 — нагреватель лямбда-зонда
18	-	Не назначен

Реле
A1		Не назначен
A2		Реле питания кл. 30 -J317- (219) / (643) дополнительная установка
A3		Блок управления автоматического периода накаливания -J179- (475) / (639) / (647) дополнительная установка
A4		Не назначен
A5		Реле дополнительного насоса охлаждающей жидкости -J496- (404/(449) опциональная установка
A6		Реле насоса охлаждения топлива -J445- (404)/(449) опциональная установка
B1		Не назначен
B2		Реле топливного насоса -J17- (53)
B3		Не назначен
B3		Реле высокой тепловой мощности -J360- (100)
B4		Реле малой тепловой мощности -J359- (100)
B5		Не назначен
B6		Реле дополнительного топливного насоса -J832- (449)
C19		Реле наддува контура бака -J715- (404) (только дополнительный жидкостный отопитель)
C20		Реле питания клеммы 50 -J682- (433)

Моторный отсек (двигатель 5,0 л (V10) TDI)

Назначение предохранителей в моторном отсеке (двигатель 5,0 л (V10) TDI))

№	A	Функция/компонент
1	60	J293 — блок управления вентилятором радиатора
2	60 (Только модели для тропических климатических зон и модели с тягово-сцепным устройством) 30	J671 — блок управления вентилятором радиатора 2 V177 — Вентилятор радиатора 2
3	-	Не назначен
4	-	Не назначен
5	-	Не назначен
6	60	J701 — Реле питания 1
7	10	J708 — Реле остаточного тепла J496 — Реле дополнительного насоса охлаждающей жидкости J445 — Реле насоса охлаждения топлива V166 — Насос охлаждения топлива
8	30	J624 — Блок управления двигателем 2
9	30	J623 — блок управления двигателем
10	10	G65 — Датчик высокого давления J17 — Реле топливного насоса J293 — блок управления вентилятором радиатора J671 — блок управления вентилятором радиатора 2 N345 — Переключающий клапан охладителя системы рециркуляции отработавших газов N381 — Переключающий клапан 2 охладителя системы рециркуляции отработавших газов V336 — дозирующий насос для дополнительного впрыска в сажевый фильтр ряда цилиндров 1 (только для рынков США) V337 — дозирующий насос для дополнительного впрыска в сажевый фильтр ряда цилиндров 2 (только для рынков США)
11	15	F265 — Термостат системы охлаждения двигателя, управляемый картой J255 — блок управления климат-контролем J724 — блок управления турбонагнетателем 1 J725 — блок управления турбонагнетателем 2 N280 — регулирующий клапан компрессора кондиционера V135 — Насос присадки к сажевому фильтру (только для американских рынков) V157 — электродвигатель заслонки впускного коллектора V275 — электродвигатель заслонки впускного коллектора 2 V280 — Электродвигатель управления турбонагнетателем 1 V281 — Электродвигатель управления турбонагнетателем 2
12	5	J179 — Блок управления автоматическим периодом накаливания J445 — Реле насоса охлаждения топлива J496 — Реле дополнительного насоса охлаждающей жидкости J703 — блок управления периодом накаливания 2
13	25 (не американские рынки) 30	G6 - Насос наддува топливной системы G23 — Топливный насос J17 — Реле топливного насоса J715 — Реле повышения давления в контуре бака (кроме американских рынков)
14	-	Не назначен
15	10	J317 — Реле питания клеммы 30
16	10	J581 — Реле параллельной цепи аккумулятора
17	20	G39 — лямбда-зонд G108 — лямбда-зонд 2 Z19 — нагреватель лямбда-зонда Z28 — нагреватель лямбда-зонда 2
18	-	Не назначен

Реле
A1		Блок управления 2 периода накаливания -J703- (475)
A2		Реле 2 питания клеммы 30 -J689- (219)
A3		Блок управления автоматического периода накаливания -J179- (475)
A4		Не назначен
A5		Реле дополнительного насоса охлаждающей жидкости -J496- (404)
A6		Реле насоса охлаждения топлива -J445- (404)
B1		Реле питания клеммы 30 -J317- (219)
B2		Реле топливного насоса -J17- (53)
B3		Не назначен
B3		Не назначен
B4		Реле питания 1-J701- (100)/(370) дополнительная установка
B5		Не назначен
B6		Не назначен
C19		Реле наддува контура топливного бака -J715- (404) (не для американского рынка)
C20		Реле питания клеммы 50 -J682- (433)

Моторный отсек (бензиновый двигатель 3,2 л (V6))

Назначение предохранителей в моторном отсеке (бензиновый двигатель 3,2 л (V6))

№	A	Функция/компонент
1	60	J293 — блок управления вентилятором радиатора
2	30	J671 — блок управления вентилятором радиатора 2
3	40	V101 — Электродвигатель насоса вторичного воздуха
4	-	Не назначен
5	-	Не назначен
6	-	Не назначен
7	20	N30 — Форсунка, цилиндр 1 N31 — Форсунка, цилиндр 2 N32 — Форсунка, цилиндр 3 N70 — Катушка зажигания 1 с силовым выходным каскадом N127 — Катушка зажигания 2 с силовым выходным каскадом N291 — Катушка зажигания 3 с силовым выходным каскадом
8	20	N33 — Форсунка, цилиндр 4 N83 — Форсунка, цилиндр 5 N84 — Форсунка, цилиндр 6 N292 — Катушка зажигания 4 с силовым выходным каскадом N323 — Катушка зажигания 5 с силовым выходным каскадом N324 — Катушка зажигания 6 с силовым выходным каскадом
9	30	J220 — Блок управления Motronic N156 — Переключающий клапан впускного коллектора N205 — Клапан 1 управления впускным распределительным валом N318 — Клапан 1 управления выпускным распредвалом
10	10	G65 — Датчик высокого давления J293 — блок управления вентилятором радиатора J569 — Реле усилителя тормозов J671 — блок управления вентилятором радиатора 2 N80 — Электромагнитный клапан 1 угольного фильтра N115 — Электромагнитный клапан 2 угольного фильтра V144 — Диагностический насос топливной системы
11	15	G266 — Датчик уровня и температуры масла J255 — блок управления климат-контролем N280 — регулирующий клапан компрессора кондиционера
12	5	J299 — Реле насоса вторичного воздуха J496 — Реле дополнительного насоса охлаждающей жидкости
13	15	G23 — Топливный насос
14	15	G6 - Насос наддува топливной системы
15	10	J17 — Реле топливного насоса J49 — Реле электрического топливного насоса 2 J220 — Блок управления Motronic J271 — Реле подачи тока Motronic J670 — реле электропитания Motronic 2
16	15	V192 - Вакуумный насос для тормозов
17	15	G39 — лямбда-зонд G108 — лямбда-зонд 2
18	7.5	G130 — Лямбда-зонд после каталитического нейтрализатора G131 — Лямбда-зонд 2 после каталитического нейтрализатора

Реле
A1		Реле 2 питания клеммы 30 -J689- (53)
A2		Не назначен
A3		Реле питания клеммы 30 -J317- (167
A4		Реле насоса вторичного воздуха -J299- (100)/(370) дополнительная установка
A5		Реле дополнительного насоса охлаждающей жидкости -J496- (404)
A6		Реле топливного насоса -J17- (53)
B1		Не назначен
B2		Не назначен
B3		Не назначен
B3		Не назначен
B4		Не назначен
B5		Не назначен
B6		Реле усилителя тормозов -J569- (404) (Только модели с автоматической коробкой передач)
C19		Реле электрического топливного насоса 2 -J49- (404)
C20		Реле питания клеммы 50 -J682- (433)

Моторный отсек (двигатель 3,6 л (V6) FSI)

Назначение предохранителей в моторном отсеке (двигатель 3,6 л (V6) FSI)

№	A	Функция/компонент
1	60	J293 — блок управления вентилятором радиатора
2	30 (Только модели для тропических климатических зон и модели с тягово-сцепным устройством)	J671 — блок управления вентилятором радиатора 2 V7 — Вентилятор радиатора
3	-	Не назначен
4	-	Не назначен
5	-	Не назначен
6	-	Не назначен
7	20	N70 — Катушка зажигания 1 с выходным каскадом N127 — Катушка зажигания 2 с выходным каскадом N291 — Катушка зажигания 3 с выходным каскадом
8	20	N292 — Катушка зажигания 4 с выходным каскадом N323 — Катушка зажигания 5 с выходным каскадом N324 — Катушка зажигания 6 с выходным каскадом
9	30	J623 — блок управления двигателем
10	10	G65 — Датчик высокого давления J293 — блок управления вентилятором радиатора J496 — Реле дополнительного насоса охлаждающей жидкости J671 — Блок управления вентилятором радиатора 2 (Только модели для тропических климатических зон и модели с тягово-сцепным устройством) V144 — Диагностический насос топливной системы
11	10	J255 — блок управления климат-контролем J301 — блок управления системой кондиционирования воздуха J442 — реле включения генератора2) N280 — регулирующий клапан компрессора кондиционера
12	10	N80 — Электромагнитный клапан 1 системы фильтрации с активированным углем N205 — Клапан 1 управления впускным распределительным валом N316 — Клапан заслонки впускного коллектора N318 — Клапан 1 управления выпускным распредвалом
13	25	J538 — блок управления топливным насосом
14	15	N276 — Клапан регулировки давления топлива
15	10	J623 — блок управления двигателем J271 — Реле подачи тока Motronic J670 — реле электропитания Motronic 2
16	15	J496 — Реле дополнительного насоса охлаждающей жидкости
17	15	G39 — лямбда-зонд G108 — лямбда-зонд 2 Z19 — нагреватель лямбда-зонда Z28 — нагреватель лямбда-зонда 2
18	7.5	G130 — Лямбда-зонд после каталитического нейтрализатора G131 — Лямбда-зонд 2 после каталитического нейтрализатора Z29 — нагреватель лямбда-зонда 1 после каталитического нейтрализатора Z30 — нагреватель лямбда-зонда 2 после каталитического нейтрализатора

Реле
A1		Не назначен
A2		Не назначен
A3		Реле электропитания Motronic -J271- (614)
A4		Не назначен
A5		Реле дополнительного насоса охлаждающей жидкости -J496- (404)
A6		Не назначен
B1		Не назначен
B2		Не назначен
B3		Не назначен
B3		Не назначен
B4		Реле электропитания Motronic 2 -J670- (614) до мая 2007 г.
B5		Не назначен
B6		Не назначен
C19		Не назначен
C20		Реле питания клеммы 50 -J682- (433)

Моторный отсек (двигатель 4,2 л (V8) FSI)

Назначение предохранителей в моторном отсеке (двигатель 4,2 л (V8) FSI)

№	A	Функция/компонент
1	60	J671 — блок управления вентилятором радиатора 2 V177 — Вентилятор радиатора 2
2	60 (Только модели с тягово-сцепным устройством) 30	J293 — блок управления вентилятором радиатора V7 — Вентилятор радиатора
3	40	J299 — Реле насоса вторичного воздуха V101 — Электродвигатель насоса вторичного воздуха
4	-	Не назначен
5	-	Не назначен
6	-	Не назначен
7	20	N70 — Катушка зажигания 1 с выходным каскадом N127 — Катушка зажигания 2 с выходным каскадом N291 — Катушка зажигания 3 с выходным каскадом N292 — Катушка зажигания 4 с выходным каскадом N323 — Катушка зажигания 5 с выходным каскадом N324 — Катушка зажигания 6 с выходным каскадом N325 — Катушка зажигания 7 с выходным каскадом N326 — Катушка зажигания 8 с выходным каскадом
8	-	Не назначен
9	30	J623 — блок управления двигателем
10	10	G70 - Расходомер воздуха G246 — Расходомер воздуха 2 J299 — Реле насоса вторичного воздуха N80 — Электромагнитный клапан 1 угольного фильтра V144 — Диагностический насос топливной системы
11	-	Не назначен
12	20	F265 — Термостат системы охлаждения двигателя, управляемый картой G65 — Датчик высокого давления J151 — Реле постоянной циркуляции охлаждающей жидкости J255 — блок управления климат-контролем J301 — блок управления системой кондиционирования воздуха J293 — блок управления вентилятором радиатора J442 — реле включения генератора (до мая 2007 г.) J671 — блок управления вентилятором радиатора 2 N205 — Клапан 1 управления впускным распределительным валом N208 — Клапан 2 управления впускным распределительным валом N280 — регулирующий клапан компрессора кондиционера N318 — Клапан 1 управления выпускным распредвалом N319 — Клапан 2 управления выпускным распредвалом V157 — электродвигатель заслонки впускного коллектора V183 — Двигатель регулируемого впускного коллектора
13	25	J538 — блок управления топливным насосом
14	10	N290 — Клапан дозирования топлива N402 — Клапан дозирования топлива 2
15	10	J271 — Реле подачи тока Motronic J623 — блок управления двигателем
16	15	J569 — Реле усилителя тормозов V192 - Вакуумный насос для тормозов
17	10	G39 — лямбда-зонд G108 — лямбда-зонд 2
18	10	G130 — Лямбда-зонд после каталитического нейтрализатора G131 — Лямбда-зонд 2 после каталитического нейтрализатора

Реле
A1		Не назначен
A2		Не назначен
A3		Блок управления автоматического периода накаливания -J179- (475)
A4		Реле насоса вторичного воздуха -J299- (100)/(370) дополнительная установка
A5		Реле постоянной циркуляции охлаждающей жидкости -J151- (404)
A6		Не назначен
B1		Не назначен
B2		Не назначен
B3		Не назначен
B3		Не назначен
B4		Реле электропитания компонентов двигателя -J757- (614)
B5		Не назначен
B6		Реле усилителя тормозов -J569- (404) (Только модели с автоматической коробкой передач)
C19		Не назначен
C20		Реле питания клеммы 50 -J682- (433)

Моторный отсек (бензиновый двигатель 6,0 л (W12))

Назначение предохранителей в моторном отсеке (бензиновый двигатель 6,0 л (W12))

№	A	Функция/компонент
1	60	J671 — блок управления вентилятором радиатора 2 V177 — Вентилятор радиатора 2
2	60 (Только модели с тягово-сцепным устройством) 30	J293 — блок управления вентилятором радиатора V7 — Вентилятор радиатора
3	40	J299 — Реле насоса вторичного воздуха V101 — Электродвигатель насоса вторичного воздуха
4	40	J545 — реле насоса вторичного воздуха 2 V189 — Электродвигатель насоса вторичного воздуха 2
5	30	N325 — Катушка зажигания 7 с выходным каскадом N326 — Катушка зажигания 8 с выходным каскадом N327 — Катушка зажигания 9 с выходным каскадом N328 — Катушка зажигания 10 с выходным каскадом N329 — Катушка зажигания 11 с выходным каскадом N330 — Катушка зажигания 12 с выходным каскадом S7 — Предохранитель в держателе предохранителя пластины реле
6	30	N70 — Катушка зажигания 1 с выходным каскадом N127 — Катушка зажигания 2 с выходным каскадом N291 — Катушка зажигания 3 с выходным каскадом N292 — Катушка зажигания 4 с выходным каскадом N323 — Катушка зажигания 5 с выходным каскадом N324 — Катушка зажигания 6 с выходным каскадом S8 — Предохранитель в держателе предохранителя пластины реле
7	10	N85 — Форсунка, цилиндр 7 N86 — Форсунка, цилиндр 8 N299 — Форсунка, цилиндр 9 N300 - Форсунка, цилиндр 10 N301 — Форсунка, цилиндр 11 N302 — Форсунка, цилиндр 12
8	10	N30 — Форсунка, цилиндр 1 N31 — Форсунка, цилиндр 2 N32 — Форсунка, цилиндр 3 N33 — Форсунка, цилиндр 4 N83 — Форсунка, цилиндр 5 N84 — Форсунка, цилиндр 6
9	30	J623 — блок управления двигателем J624 — Блок управления двигателем 2
10	10	G65 — Датчик высокого давления J255 — блок управления климат-контролем J293 — блок управления вентилятором радиатора J301 — блок управления системой кондиционирования воздуха J442 — реле включения генератора (до мая 2007 г.) J671 — блок управления вентилятором радиатора 2 V144 — Диагностический насос топливной системы
11	15	N80 — Электромагнитный клапан 1 угольного фильтра N205 — Клапан 1 управления впускным распределительным валом N208 — Клапан 2 управления впускным распределительным валом N280 — регулирующий клапан компрессора кондиционера N318 — Клапан 1 управления выпускным распредвалом N319 — Клапан 2 управления выпускным распредвалом
12	5	J49 — Реле электрического топливного насоса 2 J299 — Реле насоса вторичного воздуха J545 — реле насоса вторичного воздуха 2 J624 — Блок управления двигателем 2
13	15	G6 - Насос наддува топливной системы J17 — Реле топливного насоса
14	15	G23 — Топливный насос J49 — Реле электрического топливного насоса 2
15	10	J17 — Реле топливного насоса J271 — Реле подачи тока Motronic J623 — блок управления двигателем J624 — Блок управления двигателем 2
16	15	J496 — Реле дополнительного насоса охлаждающей жидкости J569 — Реле усилителя тормозов V51 — Насос непрерывной циркуляции охлаждающей жидкости V192 - Вакуумный насос для тормозов
17	30	G39 — лямбда-зонд G108 — лямбда-зонд 2 G285 — Лямбда-зонд 3 G286 — лямбда-зонд 4 Z19 — нагреватель лямбда-зонда Z28 — нагреватель лямбда-зонда 2 Z62 — нагреватель лямбда-зонда 3 Z63 — нагреватель лямбда-зонда 4
18	15	G130 — Лямбда-зонд после каталитического нейтрализатора G131 — Лямбда-зонд 2 после каталитического нейтрализатора G287 — Лямбда-зонд 3 после каталитического нейтрализатора G288 — Лямбда-зонд 4 после каталитического нейтрализатора Z29 — нагреватель лямбда-зонда 1 после каталитического нейтрализатора Z30 — нагреватель лямбда-зонда 2 после каталитического нейтрализатора Z64 — нагреватель лямбда-зонда 3 после каталитического нейтрализатора Z65 — нагреватель лямбда-зонда 4 после каталитического нейтрализатора

Реле
A1		Не назначен
A2		Не назначен
A3		Реле электропитания Motronic -J271- (100) / (370) дополнительная установка
A4		Реле насоса вторичного воздуха -J299- (100)/(370) дополнительная установка
A5		Реле дополнительного насоса охлаждающей жидкости -J496- (404)
A6		Реле электрического топливного насоса 2 -J49- (404)
B1		Не назначен
B2		Не назначен
B3		Не назначен
B3		Реле 2 насоса вторичного воздуха -J545- (100)/(370) дополнительная установка
B4		Не назначен
B5		Не назначен
B6		Реле усилителя тормозов -J569- (404) (Только модели с автоматической коробкой передач)
C19		Реле топливного насоса -J17- (404)
C20		Реле питания клеммы 50 -J682- (433)

Блок предохранителей

Блок предохранителей (под сиденьем водителя)

№	A	Функция/компонент
SD1	150	Левый держатель предохранителя
SD2	150	Правый держатель предохранителя
SD3	60	Правый держатель предохранителя
SD4	60 40 (с ноября 2007 г.)	J701 — Реле питания 2 (только V10 TDI) V306 - Двигатель регулировки заднего вентилятора Bitron (с ноября 2007 г.)
SD5	60 40 (с ноября 2007 г.)	J329 — Реле питания клеммы 15
SD6	-	Не назначен
SD7	250	J713 — Реле зарядного устройства для второго аккумулятора
SD8	150 (только V10 TDI) 60 (Только модели с дополнительной батареей)	Левый держатель предохранителя J701 — Реле питания 1 (только V10 TDI)
SD9	5	J519 — Блок управления бортовой сетью
SD10	10 5 (с ноября 2007 г.)	J519 — Блок управления бортовой сетью (только V10 TDI)
SD11	5	J519 — Блок управления бортовой сетью (только V10 TDI)
SD12	-	Не назначен
SD13	40	J403 — Реле компрессора адаптивной подвески V306 — Двигатель регулировки заднего вентилятора Bitron (только V10 TDI) (с ноября 2007 г.)
SD14	-	Не назначен

Реле
1		Главный/разъединительный выключатель аккумуляторной батареи -E74-
2		Реле питания клеммы 15 -J329- (433)
3		Реле цепи зарядки второго аккумулятора -J713-

Панель реле E-Box 1

Панель реле E-Box 1 (слева под приборной панелью рядом с центральной консолью)

№	Функция/компонент
D1	Блок управления сервотроника -J236- (476)
D2	Реле силовой блокировки -J714- (404)
D3	Реле компрессора адаптивной подвески -J403- (373)
D4	Реле розеток -J807- (404)
D5	Реле системы кондиционирования воздуха -J32- (100)/(370) дополнительная установка
D6	Реле приточного вентилятора, 2-я скорость -J486- (404), только система кондиционирования с ручным управлением
D7	Реле обогрева заднего стекла -J9- (53)
D8	Реле циркуляционного насоса -J160- (404), только VR6 с автономным отопителем
D9	Реле включения генератора -J442- (53)
E1	Реле изоляции солнечных батарей -J309- (79)
E2	Не назначен
E3	Реле обогрева лобового стекла с левой стороны -J410- (53)
E4	Не назначен
E5	Реле электропитания 2 -J710- (432), только V10 TDI
E6	Не назначен
E7	Реле омывателя фар -J39- (53)
E8	Реле остаточного тепла -J708- (404)
E9	Реле обогрева правого ветрового стекла -J411- (53)

Релейная панель E-box 2

Панель реле E-box 2 (справа под приборной панелью, возле правой передней стойки)

№	Функция/компонент
D1	Блок управления сервотроника -J236- (476)
D2	Реле силовой блокировки -J714- (404)
D3	Реле компрессора адаптивной подвески -J403- (373)
D4	Реле розеток -J807- (404)
D5	Реле системы кондиционирования воздуха -J32- (100)/(370) дополнительная установка
D6	Реле приточного вентилятора, 2-я скорость -J486- (404), только система кондиционирования с ручным управлением
D7	Реле обогрева заднего стекла -J9- (53)
D8	Реле циркуляционного насоса -J160- (404), только VR6 с автономным отопителем
D9	Реле включения генератора -J442- (53)
E1	Реле изоляции солнечных батарей -J309- (79)
E2	Реле остаточного тепла -J708- (404)
E3	Реле обогрева лобового стекла с левой стороны -J410- (53)
E4	Реле электропитания 2 -J710- (432), только V10 TDI
E5	Реле обогрева правого ветрового стекла -J411- (53)
E6	Реле омывателя фар -J39- (53)
