Предохранители и реле Volkswagen Touareg (2011-2018)
Схемы относятся к указанным годам и вариантам Volkswagen Touareg (2011-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Расположение предохранителей Volkswagen Touareg 2011-2018
Предохранители прикуривателя (розетки) в Volkswagen Touareg Это предохранители № 38 (прикуриватель, гнездо 12 В 2), № 39 (гнездо 12 В 3, гнездо 12 В 4), № 40 (преобразователь постоянного тока в переменный с гнездом 12 В – 230 В) в блоке предохранителей правого щитка приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

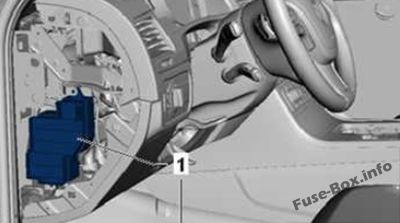

Держатель предохранителей на левом краю панели приборов

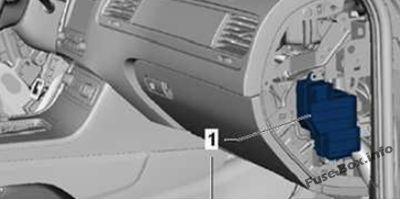

Держатель предохранителей на правом краю панели приборов
Панель реле
Он расположен под приборной панелью.

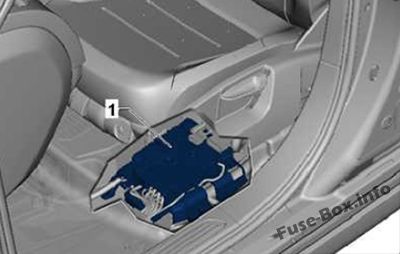

Блок предохранителей под сиденьем водителя

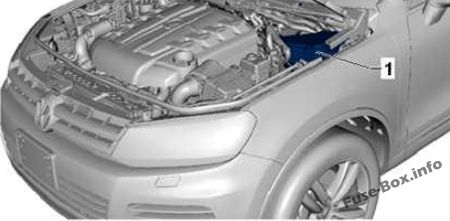

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей

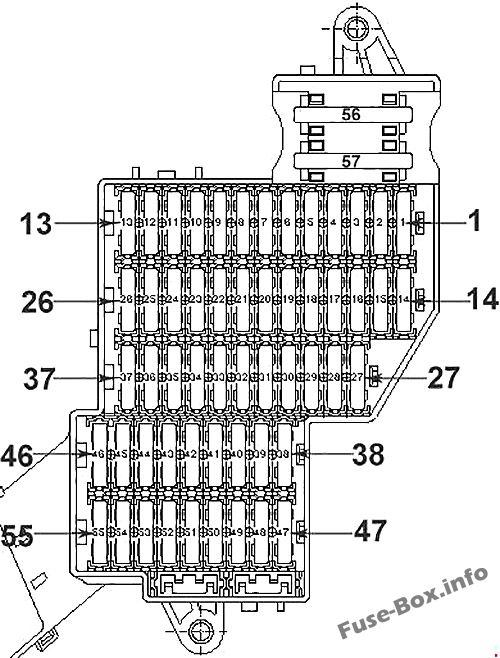

Панель приборов, левая
| № | Функция/компонент |
|---|---|
| F1 | (25A) Модуль управления сиденьем |
| F2 | (30А) Модуль управления дополнительным отопителем |
| F3 | (20А) Рог |
| F4 | (30А) Электродвигатель стеклоочистителя |
| F5 | (30А) Модуль управления люком в крыше |
| F6 | (15А) Модуль управления отпиранием спинки заднего сиденья |
| F7 | (15А) Модуль регулировки рулевой колонки |
| F8 | (10А) |
| F9 | (5A) |
| F10 | (30А) Модуль управления солнцезащитными шторками |
| F11 | (15А) Рулевое колесо с подогревом |
| F12 | - |
| F13 | - |
| F14 | (30А) |
| F15 | (30А) |
| F16 | (30А) Модуль управления дверями водителя |
| F17 | (10А) Система сигнализации |
| F18 | (30А) |
| F19 | (10А) |
| F20 | (30А) |
| F21 | (10А) Электродвигатель насоса охлаждающей жидкости двигателя |
| F22 | (30А) |
| F23 | (7,5 А) |
| F24 | (30А) Обогрев ветрового стекла |
| F25 | (30А) Обогрев ветрового стекла |
| F26 | (15А) |
| F27 | (5A) |
| F28 | (5A) Гибридная система привода |
| F29 | (5A) Привод управления сцеплением |
| F30 | (5А) Модуль управления усилителем руля |
| F31 | - |
| F32 | (15А) Кондиционер (AC) |
| F33 | (30А) Модуль управления дверями, левый задний |
| F34 | - |
| F35 | - |
| F36 | (5А) Стояночный тормоз |
| F37 | (15А) |
| F38 | (5A) Гибридная система привода |
| F39 | (30А) Привод управления сцеплением |
| F40 | (30А) |
| F41 | (10А) |
| F42 | (5A) Неослепляющее внутреннее зеркало заднего вида |
| F43 | (7,5 А) |
| F44 | (5А) Подогрев сидений |
| F45 | (5A) Модуль обработки изображений |
| F46 | (5A) |
| F47 | (5A) |
| F48 | (10А) |
| F49 | (7,5А) |
| F50 | (30А) Преднатяжители ремней безопасности |
| F51 | - |
| F52 | (15А) Электродвигатель очистителя заднего стекла |
| F53 | (5A) |
| F54 | (15А) Левая фара |
| F55 | - |
| F56 | (40A) Насос компрессора подвески |
| F57 | (40A) Двигатель вентилятора переменного тока/отопителя |

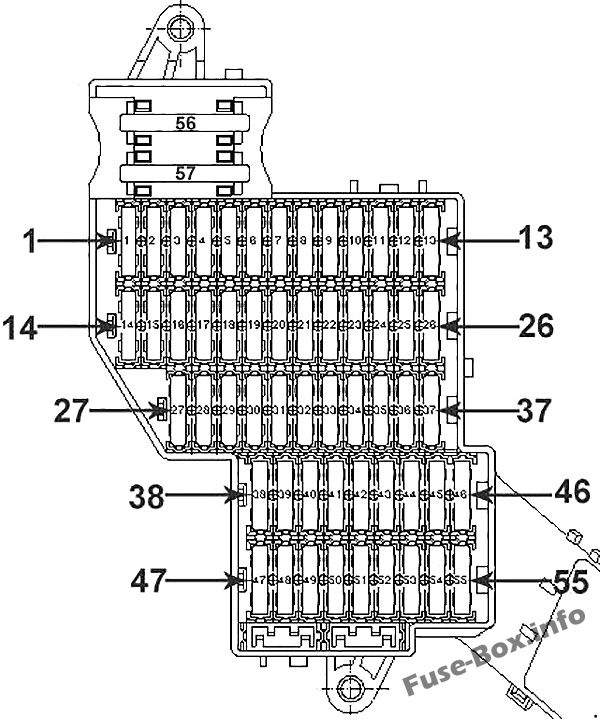

Панель приборов, правая
| № | A | Функция/компонент |
|---|---|---|
| 1 | - | Не назначен |
| 2 | 15 | Блок управления адаптивной подвески -J197- |
| 3 | 10 | Блок управления блокировкой межколесного дифференциала -J647- |
| 4 | 30 | Блок управления блокировкой межколесного дифференциала -J647- |
| 5 | 15 | Блок управления детектора прицепа -J345- |
| 6 | 15 | Блок управления детектора прицепа -J345- |
| 7 | 25 | Блок управления детектора прицепа -J345- |
| 8 | 25 | Блок управления детектора прицепа -J345- |
| 9 | 30 | Блок управления задней правой двери -J389- |
| 10 | - | Не назначен |
| 11 | 30 | Блок управления двери переднего пассажира -J387- |
| 12 | - | Не назначен |
| 13 | 15 | Блок управления детектора прицепа -J345- |
| 14 | 10 | Блок управления подушек безопасности -J234- Контрольная лампа отключения подушки безопасности переднего пассажира -K145- Блок управления распознавания занятости сиденья -J706- 3 |
| 15 | 10 | Блок управления раздаточной коробкой -J646- |
| 16 | 5 | Блок управления электромеханического стояночного тормоза -J510- Блок управления для регулировки высоты подвески -E281- Нагревательный элемент форсунки левого омывателя -Z20- Нагревательный элемент правого форсунки омывателя -Z21- Кнопка TCS и электронной программы стабилизации -E256- Блок управления АБС -J 104- Клавиша управления движением на спуске -E618- Кнопка автоматического удержания -E540- Стабилизатор напряжения -J532- |
| 17 | 15 | Передняя правая фара -MX2- |
| 18 | 30 | Пиропатрон преднатяжителя 2 ремня безопасности переднего пассажира -N298- |
| 19 | 5 | Выключатель типтроника -F189- Многофункциональный переключатель -F125- Блок управления автоматической коробки передач -J217- |
| 20 | 25 | Блок управления положением сиденья переднего пассажира -J720- Блок клапанов 1 сиденья переднего пассажира -N477- Блок управления мультиконтурного сиденья переднего пассажира -J872- Блок управления вентиляции переднего правого сиденья -J799- Кнопка регулировки угла наклона сиденья переднего пассажира -E334- Выключатель продольной регулировки сиденья переднего пассажира -E64- Переключатель регулировки высоты со стороны переднего пассажира -E290- Переключатель регулировки спинки сиденья переднего пассажира -E98- Выключатель регулировки поясничной опоры сиденья переднего пассажира -E177- |
| 21 | 25 | Блок управления обогрева заднего сиденья -J786- Блок управления и индикации задней климатической установки -E265- |
| 22 | - | Не назначен |
| 23 | 25 | Блок управления задней двери -J605- |
| 24 | 10 | Блок управления климат-контроля -J255- Блок управления и индикации задней климатической установки -E265- |
| 25 | 5 | Блок управления камеры верхнего обзора -J928- Блок управления камеры заднего вида -J772- |
| 26 | 30 | Реле обогрева заднего стекла -J9- |
| 27 | 5 | Приемник дистанционного управления вспомогательным жидкостным отопителем -R149- |
| 28 | 20 | Блок управления раздаточной коробкой -J646- |
| 29 | 30 | Блок управления АБС -J104- |
| 30 | 5 | Выключатель типтроника -F189- |
| 31 | 30 | Центральный блок управления систем комфорта -J393- |
| 32 | 30 | Задний приточный вентилятор -V80- |
| 33 | 30 | Центральный блок управления систем комфорта -J393- |
| 34 | - | Не назначен |
| 35 | 5 | Блок управления системы определения местоположения автомобиля -J895- |
| 36 | 30 | Центральный блок управления систем комфорта -J393- |
| 37 | 20 | Блок управления автоматической коробки передач -J217- Реле гидравлического насоса коробки передач -J510- |
| 38 | 15 | Прикуриватель -U1- Розетка 2 12 В -U18- |
| 39 | 15 | Розетка 12 В 3 -U19- Розетка 12 В 4 -U20- |
| 40 | 30 | Преобразователь постоянного/переменного тока с розеткой, 12 В - 230 В -U13- |
| 41 | 10 | Соединение 2 для внешних аудиоисточников -R231- |
| 42 | 5 | Блок управления детектора прицепа -J345- |
| 43 | 10 | Блок управления блокировкой межколесного дифференциала -J647- |
| 44 | 5 | Датчик качества воздуха -G238- |
| 45 | 30 | Стабилизатор напряжения -J532- 2 |
| 46 | 30 | Стабилизатор напряжения -J532- 2 |
| 47 | 10 | Блок управления электронной информационной системы 1 -J794- Блок индикации блока управления передней индикации информации и панели управления -J685- |
| 48 | 30 | Блок управления цифровой аудиосистемы -J525- |
| 49 | - | Не назначен |
| 50 | 5 | ТВ-тюнер -R78- Блок управления электроники мобильного телефона -J412- |
| 51 | 20 | Радио -R- |
| 52 | 5 | Блок управления в комбинации приборов -J285- |
| 53 | 5 | DVD-чейнджер -R161- |
| 54 | 5 | Интерфейс для внешнего мультимедийного блока -R215- |
| 55 | - | Не назначен |
| 56 | 40 | Блок управления АБС -J104- |
| 57 | 40 | Блок управления электромеханического стояночного тормоза -J540- Блок управления раздаточной коробкой -J646- |

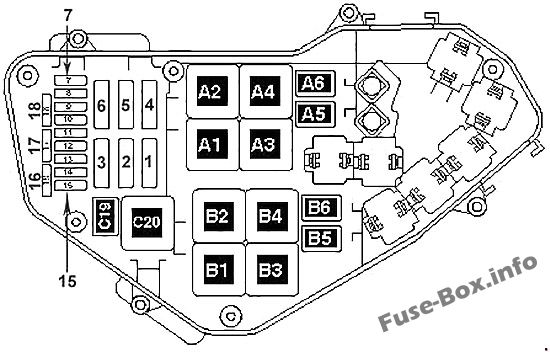

Моторного отсека
| № | A | Функция/компонент |
|---|---|---|
| 1 | 40 | Реле стартера -J53- Реле 2 стартера -J695- Реле стартера 1-J906- Реле стартера 2 -J907- Стартер -В- |
| 2 | - | Не назначен |
| 3 | 40 | Реле насоса вторичного воздуха -J299- Электродвигатель насоса вторичного воздуха -V101- |
| 4 | 30 | Реле вакуумного насоса -J57- Вакуумный насос усилителя тормозов -V469- |
| 5 | - | Не назначен |
| 6 | - | Не назначен |
| 7 | 15/20 | Клапан регулировки давления топлива -N276- Клапан дозирования топлива -N290- Катушка зажигания 1 с выходным каскадом -N70- Катушка зажигания 2 с выходным каскадом -N127- Катушка зажигания 3 с выходным каскадом -N291- Катушка зажигания 4 с выходным каскадом -N292- Катушка зажигания 5 с выходным каскадом -N323- Катушка зажигания 6 с выходным каскадом -N324- Катушка зажигания 7 с выходным каскадом -N325- Катушка зажигания 8 с выходным каскадом -N326- |
| 8 | 10 | Насос охладителя системы рециркуляции отработавших газов -V400- Насос охлаждающей жидкости низкотемпературного контура -V468- Продолжительный насос циркуляции охлаждающей жидкости -V51- Насос охлаждающей жидкости -VX20- Клапан 1 управления распределительным валом -N205- Клапан 2 регулировки фаз газораспределения -N208- Клапан 1 регулировки фаз газораспределения -N318- Клапан 2 регулировки фаз газораспределения выпускных клапанов -N319- |
| 9 | 30 | Блок управления двигателем -J623- |
| 10 | 10 | Блок управления вентилятором радиатора -J293- Блок управления автоматического периода накаливания -J179- Реле дополнительного насоса охлаждающей жидкости -J496- Выключатель стоп-сигналов -F- Переключающий клапан охладителя системы рециркуляции ОГ -N345- Перепускной клапан системы рециркуляции ОГ -N386- Клапан регулировки давления масла -N428- Модуль дроссельной заслонки -J338- Регулируемый термостат системы охлаждения двигателя -F265- Электромагнитный клапан правой электрогидравлической опоры двигателя -N145- Реле насоса вторичного воздуха -J299- Диагностический насос топливной системы -V144- Реле вакуумного насоса -J57- Расходомер воздуха -G70- Датчик температуры воздуха на впуске -G42- Электромагнитный клапан 1 угольного фильтра -N80- Клапан охлаждающей жидкости головки блока цилиндров -N489- |
| 11 | 5 | Датчик уровня и температуры масла -G266- Нагревательный элемент системы вентиляции картера -N79- Нагревательный элемент 2 вентиляции картера -N483- |
| 12 | 10 | Реле дополнительного насоса охлаждающей жидкости -J496- Реле остаточного тепла -J708- Циркуляционный насос охлаждающей жидкости -V50- Клапан 2 регулировки фаз газораспределения -N208- Переключающий клапан впускного коллектора -N335- Клапан 1 управления распределительным валом -N205- Электромагнитный клапан 1 угольного фильтра -N80- Клапан заслонки впускного коллектора -N316- Переключающий клапан -N180- Клапан регулировки охлаждающей жидкости -N515- |
| 13 | 25 | Блок управления топливного насоса -J538- |
| 14 | 10/15/30 | Насос восстановителя -V437- Реверсивный клапан восстановителя -N473- Блок оценки уровня восстановителя -G698- Блок управления двигателем 2 -J624- Клапан подачи вторичного воздуха -N112- Клапан подачи вторичного воздуха 2 -N320- Запорный клапан хладагента 1 гибридного аккумулятора -N516- Клапан регулировки давления масла -N428- Клапан регулировки давления топлива -N276- Электромагнитный клапан 1 угольного фильтра -N80- Клапан 1 управления распределительным валом -N205- Клапан 1 регулировки фаз газораспределения -N318- Переключающий клапан впускного коллектора -N156- Клапан заслонки впускного коллектора -N316- |
| 15 | 10 | Реле питания клеммы 30 -J317- Блок управления двигателем -J623- Главное реле -J271- Реле питания компонентов двигателя -J757- |
| 16 | 10/15/30 | Блок управления подогревателя восстановителя -J891- Насос охлаждающей жидкости высокотемпературного контура -V467- Клапан регулировки давления топлива -N276- Клапан дозирования топлива -N290- Клапан 2 дозирования топлива -N402- |
| 17 | 15 | Нагреватель лямбда-зонда -Z19- Нагреватель лямбда-зонда 2 -Z28- |
| 18 | 10 | Нагреватель лямбда-зонда 1 после катализатора -Z29- Нагреватель лямбда-зонда 2 после катализатора -Z30- |
| Реле | ||
| A1 | Реле свечи накаливания |
Моторный отсек 2
Ф1 (150А) - Двигатель вентилятора охлаждающей жидкости двигателя
Ф2 (100А)- Усилитель руля

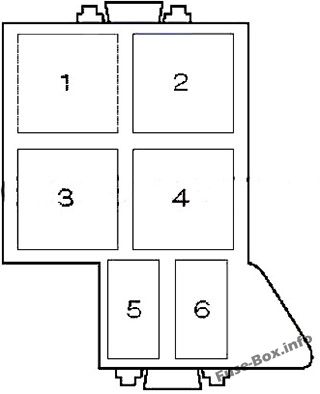

Панель реле 1
| № | Реле |
|---|---|
| 1 | Реле двигателя компрессора подвески |
| 2 | - |
| 3 | - |
| 4 | Реле звукового сигнала |
| 5 | - |
| 6 | - |
| 7 | Реле обогрева заднего стекла |
| 8 | - |
| 9 | - |

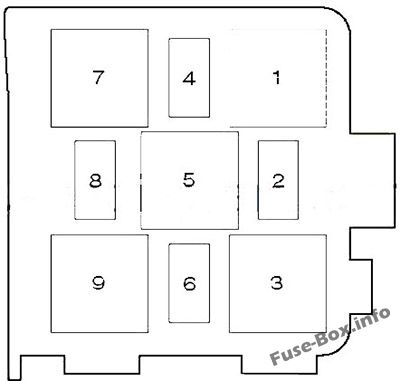

Панель реле 2
| № | Реле |
|---|---|
| 1 | - |
| 2 | - |
| 3 | Реле вспомогательной розетки |
| 4 | - |
| 5 | - |
| 6 | Реле вентилятора охлаждения аккумулятора гибридной установки |

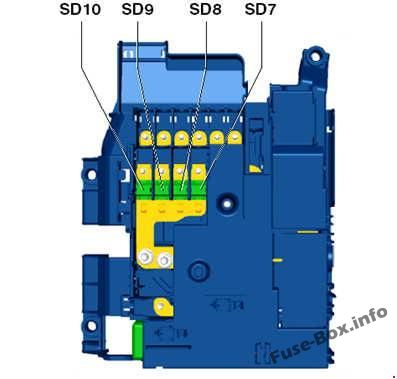

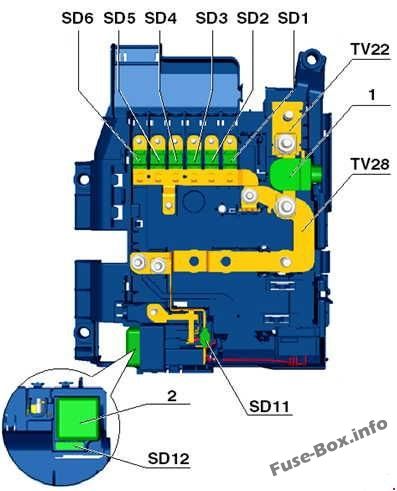

Блок предохранителей
| № | A | Функция/компонент |
|---|---|---|
| 1 | 100 | Блок предохранителей B -SB- (SB1 - SB6, SB7 - SB12, SB38 - SB41, SB57) |
| 2 | 50 | Блок управления адаптивной подвески -J197- |
| 3 | 100 | Держатель предохранителя C -SC- (SCI - SC4, SC5 - SC8, SC20 - SC23, SC24 - SC26) |
| 4 | 80 | Держатель предохранителя C -SC- (SC9 - SC12, SC27 - SC30, SC37, SC45, SC54, SC56, SC57) |
| 5 | 40 | Блок предохранителей B -SB- (SB33 - SB36) |
| 6 | 50 | Реле розеток -J807- Держатель предохранителя C -SC- (SC38 - SC40) |
| 7 | 60 | Держатель предохранителя C -SC- (SC31 - SC36) Задний приточный вентилятор -V80- |
| 8 | 60 | Разъем проводки -TV15- Реле питания клеммы 30 -J317- |
| 9 | 125 | Блок предохранителей B -SB- (SB14 - SB19, SB20 - SB23, SB24, SB25, SB56) |
| 10 | 150/60 | Элемент дополнительного воздушного отопителя -Z35- Реле гидравлического насоса коробки передач -J510- |
| 11 | 40 | Реле питания клеммы 15 -J329- |
| 12 | 5 | Диагноз |
