Предохранители и реле Volkswagen Touran (2003-2006)

Схемы относятся к указанным годам и вариантам Volkswagen Touran (2003-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.

Расположение предохранителей Фольксваген Туран 2003-2006 гг.

Расположение предохранителей Фольксваген Туран 2003-2006 гг.

Блок предохранителей в салоне

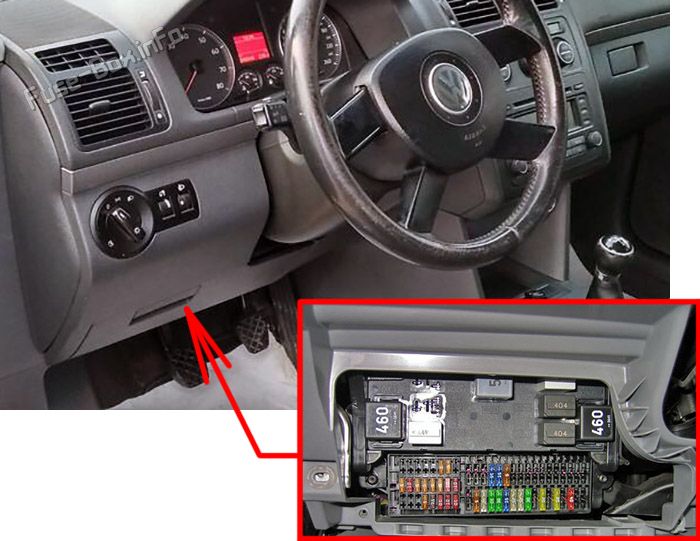

Расположение блока предохранителей

Предохранители расположены за перчаточным ящиком со стороны водителя. Над панелью предохранителей расположены два релейных блока.Расположение блока предохранителей

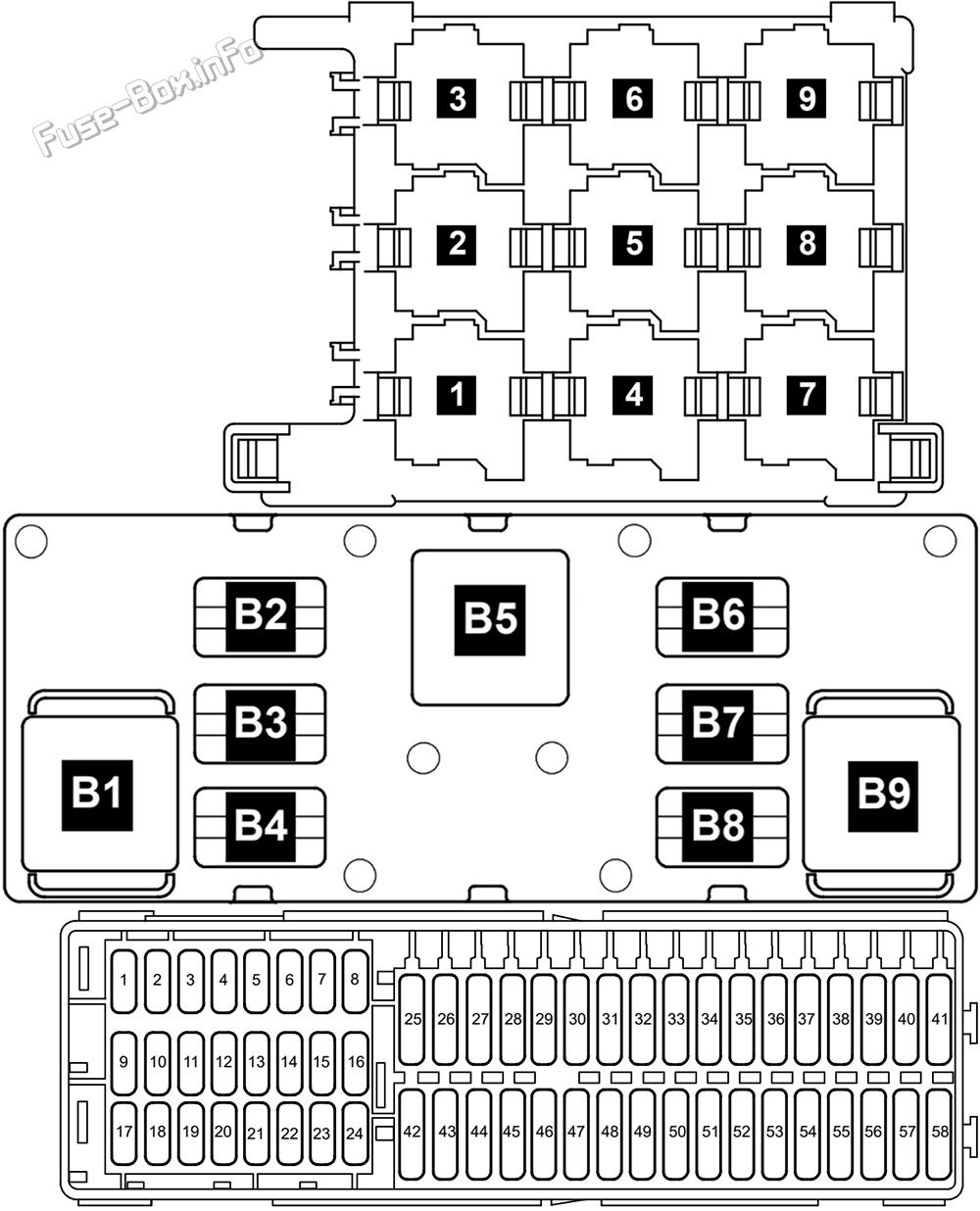

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей панели приборов
№Функция/компонентAmp.
1Блок управления дверью со стороны водителя (обогрев зеркал)
Блок управления дверью со стороны переднего пассажира (обогрев зеркал)		5A
2Блок управления детектором прицепа5A
3Датчик высокого давления5A
4Переключатель педали сцепления
Выключатель педали тормоза системы круиз-контроля (дизельная система прямого впрыска)		5A
5Подогрев передних левых сидений
Подогрев передних правых сидений		5A
6Блок управления топливным насосом (только BAG)5A
7Регулятор сиденья водителя с подогревом
Регулятор сиденья переднего пассажира с подогревом		5A
8Нагревательный элемент левого омывателя
Нагревательный элемент, правый жиклер омывателя		5A
9Блок управления подушками безопасности5A
10Блок управления электроникой мобильного телефона5A
11Электро/механический усилитель руля10A
12Блок управления автоматической коробкой передач5A
13Корректор фар, блок управления10A
14АБС с блоком управления EDS5A
15Выключатель света заднего хода
Подключение самодиагностики (T16/1)		10A
16Диагностический интерфейс шины данных5A
17Задний противотуманный фонарь7.5A
18--
19--
20Блок управления системой помощи при парковке5A
21Блок управления бортовой сетью
Блок управления автоматической коробкой передач		5A
22Радиоприемник дополнительного жидкостного отопителя5A
23Выключатель стоп-сигнала10A
24Climatronic/Климатическая панель управления10A
25--
26Блоки управления двигателем10A
27--
28Противотуманные огни5A
29Мотор стеклоочистителя заднего стекла15A
30Блок управления бортовой сетью25A
31Реле работы дополнительного отопителя15A
32Насос омывателя ветрового стекла15A
33--
34--
35Вентилятор свежего воздуха40A
36--
37--
38--
39--
40Блок управления детектором прицепа20A
41Розетка для прицепа20A
42Розетка 12В -2- (сзади)15A
43Блок управления топливным насосом (только BAG)
Реле топливного насоса		15A
44Звуковой сигнал5A
45--
46Блок управления бортовой сетью7.5A
47Передние и задние прикуриватели25A
48Реле омывателя фар20A
49Центральный замок10A
50Подогрев передних сидений30A
51Мотор сдвижного люка20A
52Обогрев заднего стекла
Реле дополнительного отопителя (не Climatronic)		25A
53Центральный блок управления системой комфорта25A
54Блок управления автоматической коробкой передач
АБС с блоком управления EDS		5A
55--
56Приточный вентилятор (только Climatronic и дополнительный отопитель)40A
57--
58--
Реле
1-
2Реле омывателя фар
3Реле бензонасоса (не БАГ)
4Реле дополнительного отопителя
5-
6-
7Реле работы дополнительного отопителя
8-
9-
B1Реле питания клеммы 15 -2-
B2Реле обогрева наружных зеркал
B3-
B4Клемма 30 реле подачи напряжения
B5Реле обогрева заднего стекла
B6Двухтональное реле звукового сигнала
B7Двойное реле насоса омывателя -1-
B8Двойное реле насоса омывателя -2-
B9Реле сброса контактов X

Блок предохранителей в моторном отсеке

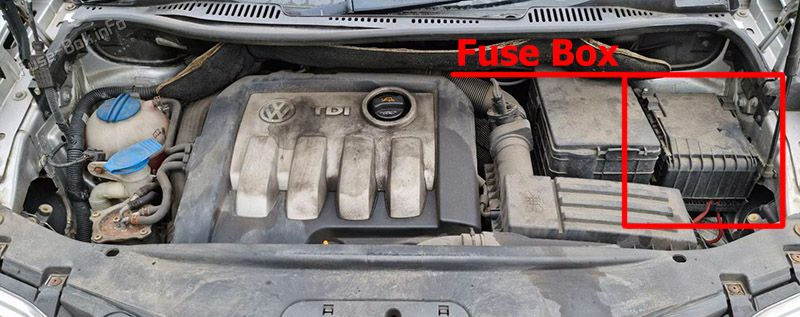

Расположение блока предохранителей

Блок предохранителей расположен с левой стороны моторного отсека, рядом с аккумуляторной батареей.Расположение блока предохранителей

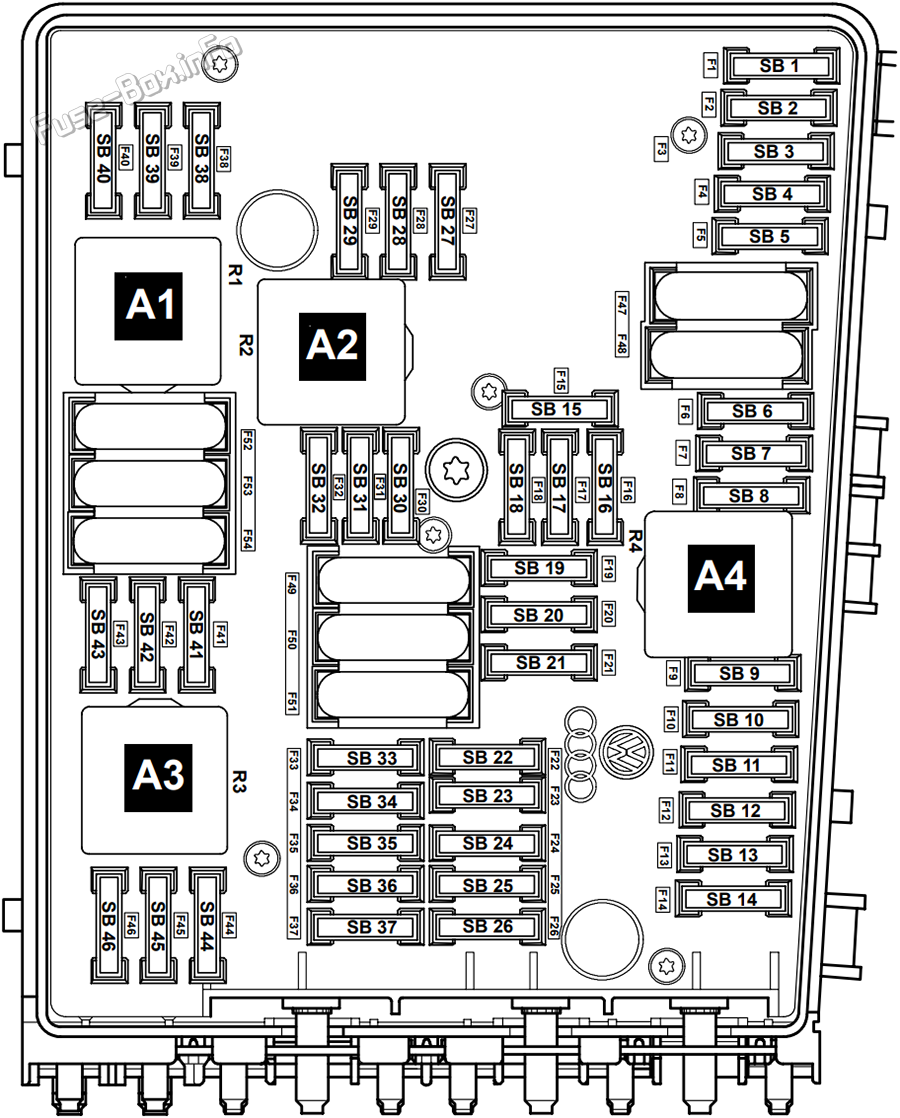

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей моторного отсека
№Функция/компонентAmp.
F1Гидравлический насос АБС30A
F2Электромагнитные клапаны ABS, задний правый
Электромагнитные клапаны ABS, задний левый
Электромагнитные клапаны ABS, передний правый
Электромагнитные клапаны ABS, передний левый		30A
F3Электродвигатель стеклоочистителя со стороны переднего пассажира25A
F4Блок управления бортовой сетью5A
F5Рупор/двухтональный рожок20A
F6Трансформатор зажигания
Клапан регулировки давления топлива		20A
F7Выключатель педали сцепления (только ACQ и AZV)
Переключатель педали тормоза системы круиз-контроля/прямой впрыск дизельного топлива. система (только AVQ и AZV)		20A
F8Клапан регулировки фаз газораспределения впускных клапанов -1 - (только с БГУ)
Электромагнитный клапан 1 системы фильтрации с активированным углем (импульсный)
Переключающий клапан впускного коллектора
Клапан рециркуляции отработавших газов
Вентилятор радиатора
Клапан управления заслонкой впускного коллектора		10A
F9Реле постоянной циркуляции охлаждающей жидкости
Реле топливного насоса (дизель)
Реле свечи накаливания		10A
F10Диагностика течи бака
Нагреватель лямбда-зонда 1 после каталитического нейтрализатора Электрический/пневматический блок клапанов (только AVQ и AZV)
Реле насоса вторичного воздуха (только с БГУ)		10A
F11Блок управления Мотроник
Блок управления системой непосредственного впрыска дизельного топлива
Блок управления Симос		25A
F12Лямбда-зонды (не БГУ)
Лямбда-зонд после катализатора (не БГУ)
Блок управления датчиком NOx		15A
F13Блок управления автоматической коробкой передач30A
F14--
F15Стартер (клемма 50)25A
F16Рулевое колесо с подогревом15A
F17Блок управления с дисплеем в комбинации приборов10A
F18Реле питания клеммы 1530A
F19Радио15A
F20Телефон/подготовка для телефона10A
F21ТВ-тюнер10A
F22--
F23Блок управления дистанционным регулированием10A
F24Диагностический интерфейс шины данных10A
F25--
F26Блок управления Мотроник
Блок управления системой непосредственного впрыска дизельного топлива		10A
F27Нагревательный элемент (вентиляция картера)10A
F28Блок управления автоматической коробкой передач
F29Катушка зажигания 1 с выходным каскадом (только BAG)
Катушка зажигания 2 с выходным каскадом (только BAG)
Катушка зажигания 3 с выходным каскадом (только BAG)
Катушка зажигания 4 с выходным каскадом (только BAG)		20A
F30Блок управления отопителем5A
F31Электродвигатель стеклоочистителя со стороны водителя25A
F32Форсунки (не BAG)
Реле свечей накаливания (только для AVQ и AZV)		10A
F33Реле бензонасоса (не БАГ)
Реле свечи накаливания 2 (только для AVQ и AZV)		15A
F34--
F35--
F36--
F37Свечи накаливания -1-30A
F38Электродвигатель корректора фар, левый (не газоразрядная фара)
Электродвигатель корректора фар, правый (фара не газоразрядная)		10A
F39Блок управления с дисплеем в комбинации приборов
Датчик уровня/температуры масла		5A
F40Система зажигания20A
F41--
F42Расходомер воздуха
Реле топливного насоса
Реле подачи тока для блока управления Simos		5A
F43Вакуумный насос20A
F44--
F48Блок управления бортовой сетью40A
F49Блок управления бортовой сетью50A
F50Усилитель10A
F51Реле нагревательного элемента охлаждающей жидкости
Двигатель насоса вторичного воздуха		40A
F52--
F53Блок управления дверью50A
F54Вентилятор радиатора - конечная ступень Вентилятор радиатора - конечная ступень50A
A1Реле питания клеммы 15
A2Реле питания клеммы 50
A3Только с AVQ и AZV: Реле свечей накаливания
Только с BGU: Реле подачи тока для блока управления Simos
A4Клемма 30 реле подачи напряжения

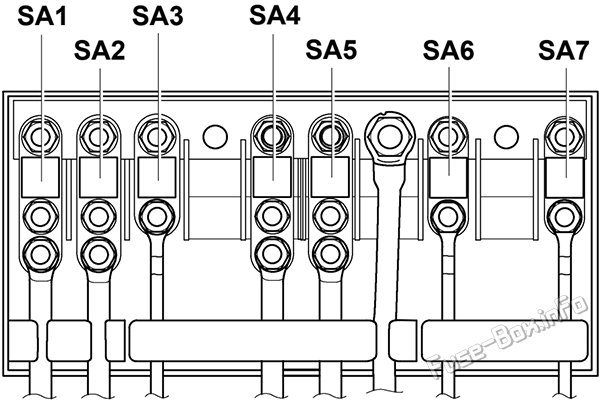

Предохранители большой мощности

Предохранители большой мощности

Предохранители большой мощности
№Функция/компонентAmp.
SA1Генератор150A
SA2Рулевое управление с электро/гидравлическим усилителем80A
SA3Вентилятор радиатора (не ПЛОХОЙ)80A
SA4Питание клеммы X80A
SA5Дополнительный обогреватель80A
SA6Блок предохранителей слева под панелью приборов100A
SA7Блок управления детектором прицепа50A

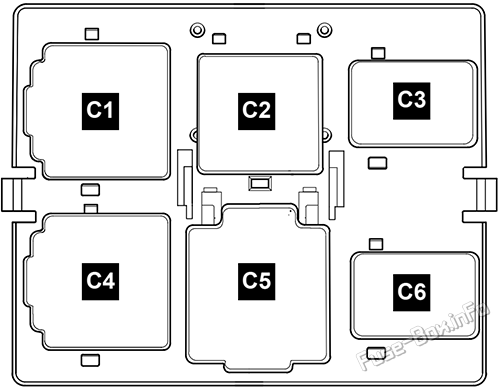

Дополнительный релейный блок

Дополнительный блок реле находится под блоком электроники (модели с дизельным двигателем) и виден только в снятом состоянии.

Дополнительный релейный блок

Дополнительный релейный блок
№Реле
C1Вакантно
C2Реле свечи накаливания
C3Вакантно
C4Вакантно
C5Реле насоса вторичного воздуха
C6Вакантно
