Предохранители и реле Volkswagen Up! (2011-2017)
Схемы относятся к указанным годам и вариантам Volkswagen Up! (2011-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Расположение предохранителей Volkswagen Up! 2011-2017 гг.
Предохранитель прикуривателя (розетки) в Volkswagen Up Это предохранитель №36 в блоке предохранителей под приборной панелью.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

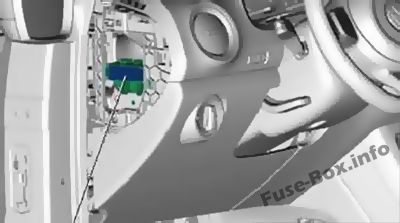

1 – Предохранители в приборной панели (блок предохранителей D (-SD-)):
Предохранители находятся с левой стороны приборной панели за крышкой.
2 – Предохранители в нижней части передней панели (блок предохранителей C (-SC-)):
Предохранители расположены под рулевым колесом на нижней стороне приборной панели.

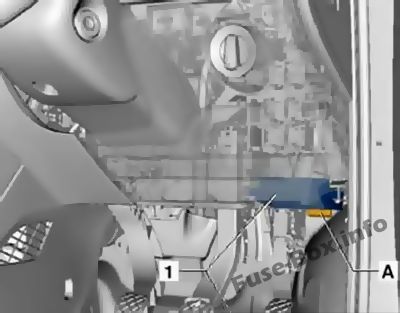

Автомобили с левым рулем

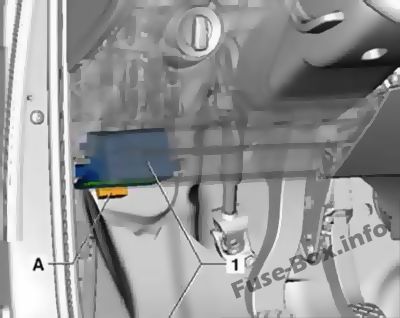

Автомобили с правым рулем

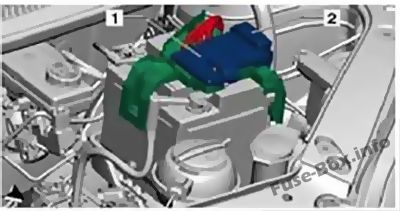

3, 4 – Предохранители в моторном отсеке (Блок предохранителей А (-SA-), Блок предохранителей В (-SB-)):
Он расположен в моторном отсеке, на аккумуляторе.
Схемы блока предохранителей
Схемы блока предохранителей
Предохранители в приборной панели
| № | A | Функция/компонент |
|---|---|---|
| SD1 | 5 7.5 (с мая 2013 г.) | Блок датчиков функции экстренного торможения -J939- Реле функции экстренного торможения -J1020- (Начиная с модели мая 2013 г.) |
| SD2 | 5 7.5 (с мая 2013 г.) | Вставка панели приборов -K- |
| SD3 | 10 15 (с мая 2013 г.) | Радио -R- |
| SD4 | 7.5 | Преобразователь напряжения -A19- Реле стартера 1 -J906- Реле стартера 2 -J907- |
| SD5 | - | Не используется |
| SD6 | - | Не используется |
| SD7 | - | Не используется |
| SD8 | - | Не используется |
| SD9 | 15 | Блок управления бортовой сети -J519- Правый дальний свет/ближний свет/дневные ходовые огни |
| SD10 | 15 | Блок управления бортовой сети -J519- Левый дальний свет/ближний свет/дневные ходовые огни |
| SD11 | 30 | Реле стартера 1 -J906- Реле стартера 2 -J907- |
| SD12 | 30 | Преобразователь напряжения -A19- |

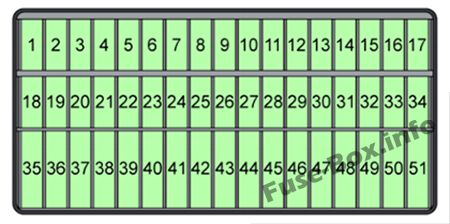

Предохранители под приборной панелью
| № | A | Функция/компонент |
|---|---|---|
| 1 | 5 7.5 (с мая 2013 г.) | Вставка панели приборов -K- Блок управления двигателем -J623- Блок управления вентилятором радиатора -J293- |
| 2 | 15 | Реле системы кондиционирования воздуха -J32- Блок управления климатической установки -J301- Диагностический разъем -U31- Датчик высокого давления -G65- |
| 3 | 7.5 | Выключатель стоп-сигналов -F- Выключатель педали сцепления -F36- Клапан управления распределительным валом 1-N205- |
| 4 | 7.5 | Блок управления бортовой сети -3519- Выключатель света -E1- Ближний свет/дневные ходовые огни/дальний свет |
| 5 | 5 7.5 (с мая 2013 г.) | Блок управления бортовой сети -J519- Выключатель зажигания/стартера -D- Выключатель CCS -E45- |
| 6 | 5 7.5 (с мая 2013 г.) | Регулятор корректора фар -E102- Исполнительный электродвигатель корректора левой фары -V48- Электродвигатель корректора правой фары -V49- Переключатель регулировки зеркал -E43- |
| 7 | 10 | Рычаг селектора -E313- |
| 8 | 7.5 | Блок управления автоматической коробкой передач -J514- Рычаг селектора-E313- |
| 9 | 7.5 | Блок управления подушек безопасности -J234- Центральный модуль переключателей 2 в передней панели -EX35- |
| 10 | 5 7.5 (с мая 2013 г.) | Блок управления системой помощи при парковке -J446- |
| 11 | 10 | Лампа ближнего света правой фары -M31- |
| 12 | 5 7.5 (с мая 2013 г.) | Вставка панели приборов -K- Лампа заднего левого противотуманного фонаря -L46- Блок управления в комбинации приборов -J285- (Начиная с модели мая 2013 г.) Блок управления бортовой сети -J519- (Начиная с модели мая 2013 г.) |
| 13 | 10 | Лампа ближнего света левой фары -M29- |
| 14 | 15 | Электродвигатель стеклоочистителя заднего стекла -V12- |
| 15 | 15 | Выключатель света -E1- |
| 16 | 5 7.5 (с мая 2013 г.) | Реле питания клеммы 15 -J329- Блок управления усилителем руля -J500- |
| 17 | 15 | Выключатель насоса омывателя (автоматический омыватель/очиститель и омыватель фар) -E44- |
| 18 | 7.5 | Выключатель фонарей заднего хода -F4- |
| 19 | 15 | Форсунка, цилиндр 1-N30- Форсунка цилиндра 2 -N31- Форсунка цилиндра 3 -N32- |
| 20 | 5 7.5 (с мая 2013 г.) | Блок управления АБС -J 104- Блок датчиков функции экстренного торможения -J939- Датчик угла поворота рулевого колеса -G85- |
| 21 | 5 7.5 (с мая 2013 г.) | Лампа правого габаритного огня -MS- Лампа правого заднего фонаря -M2- Подсветка номерного знака -X- Блок управления бортовой сети -J519- Выключатель света -E1- Боковые огни |
| 22 | 10 | Левая лампа дневного света -L174- Лампа правого дневного света -L175- |
| 23 | 5 7.5 (с мая 2013 г.) | Лампа левого габаритного огня -M1- Лампа заднего левого фонаря -M4- |
| 24 | 15 | Выключатель мигающего света фар -E5- |
| 25 | 10 | Насос омывателя ветрового и заднего стекол -V59- |
| 26 | 5 7.5 (с мая 2013 г.) | Главное реле -J271-Комбинация приборов -K- Датчик угла поворота рулевого колеса -G85- |
| 27 | 7.5 | Блок управления бортовой сети -J519- Передний плафон освещения салона -W1- Лампа для чтения переднего пассажира -W13- Лампа для чтения со стороны водителя -W19- |
| 28 | 5 7.5 (с мая 2013 г.) | Диагностический разъем -U31- |
| 29 | 7.5 | Блок управления бортовой сети -J519- |
| 30 | 5 7.5 (с мая 2013 г.) | Блок управления бортовой сети -J519- Обогрев наружного зеркала заднего вида со стороны водителя -Z4- Обогрев наружного зеркала заднего вида со стороны переднего пассажира -Z5- |
| 31 | 10 | Лямбда-зонд -G39- Лямбда-зонд после катализатора -G130- Электромагнитный клапан угольного фильтра 1-N80- |
| 32 | 15 | Блок управления бортовой сети -J519- Сигнал поворота/стоп-сигнал |
| 33 | 10 | Лампа дальнего света правой фары -M32- |
| 34 | 10 | Лампа дальнего света левой фары -M30- Вставка панели приборов -K- |
| 35 | - | Не используется |
| 36 | 15 20 (с мая 2013 г.) | Прикуриватель -U1- |
| 37 | 30 | Блок управления климатической установки -J301- Блок управления отопителем -J162- |
| 38 | 15 | Радио -R- |
| 39 | 30 | Блок управления регулировки сдвижного люка -J245- |
| 40 | 15 | Блок управления двигателем -J623- |
| 41 | 25 | Блок управления бортовой сети -J519- Центральный замок |
| 42 | 25 | Катушка зажигания 1 с выходным каскадом -N70- Катушка зажигания 2 с выходным каскадом -N 127- Катушка зажигания 3 с выходным каскадом -N291- |
| 43 | 20 | Блок управления обогрева передних сидений -J774- Модуль переключателей в центре передней панели -EX22- Центральный модуль переключателей 2 в передней панели -EX35- |
| 44 | 15 | Реле топливного насоса -J17- |
| 45 | 20 | Выключатель света -E1- |
| 46 | 30 | Блок управления бортовой сети -J519- Обогрев заднего стекла -Z1- |
| 47 | 25 30 (с мая 2013 г.) | Выключатель переднего правого стеклоподъемника -E41- Блок управления стеклоподъемника в двери водителя -E512- (Только модели с правым рулем) Блок центрального замка со стороны водителя -F220- (начиная с модели ноября 2014 г.) |
| 48 | 20 | Блок управления бортовой сети -J519- Тройной гудок -H2- Басовый рожок -H7- |
| 49 | 20 30 (с мая 2013 г.) | Блок управления бортовой сети -J519- Блок управления электродвигателя стеклоочистителя -J400- |
| 50 | 15 20 (Только модели с системой старт/стоп) | Левая противотуманная фара -L22- Лампа правой противотуманной фары -L23- Блок управления бортовой сети -J519- (Только а/м с системой Start/Stop) |
| 51 | 25 30 (с мая 2013 г.) (только модели с правым рулем) | Блок выключателя переднего левого стеклоподъемника, взаимодействующий со стеклоподъемником в двери водителя -E512- (Начиная с модели ноября 2014 г.) Блок центрального замка со стороны водителя -F220- (только для моделей с правым рулем) |

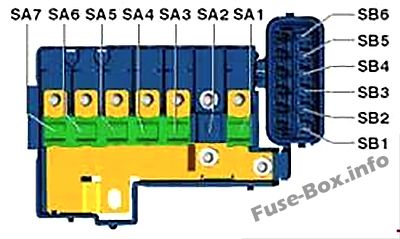

Моторного отсека
| № | A | Функция/компонент |
|---|---|---|
| SA1 | 150 175 (Только модели с системой старт/стоп) | Генератор -С- |
| SA2 | 30 | Усилитель -R12- |
| SA3 | 110 | Держатель предохранителей C -SC- Главное реле -J271- Клемма 75 реле питания 1 -J680- |
| SA4 | 40 50 (с мая 2013 г.) | Блок управления усилителем руля -J500- |
| SA5 | 40 | Блок управления АБС -J104- |
| SA6 | 40 | Блок управления вентилятором радиатора -J293- |
| SA7 | 50 | Блок управления автоматической коробкой передач -J514- (в зависимости от комплектации) |
| SB1 | 25 | Блок управления АБС -J104- |
| SB2 | 30 | Термовыключатель вентилятора радиатора -F18- Блок управления вентилятором радиатора -J293- |
| SB3 | 5 7.5 (с мая 2013 г.) | Блок управления вентилятором радиатора -J293- Клемма S выключатель зажигания/стартера -D- |
| SB4 | 10 | Блок управления АБС -J104- |
| SB5 | 5 7.5 (с мая 2013 г.) | Блок управления бортовой сети -J519- |
| SB6 | 30 | Держатель предохранителей C -SC- Выключатель зажигания/стартера -D- |
