Предохранители и реле Volkswagen Vento / Jetta (A3) (1992-1999)
Схемы относятся к указанным годам и вариантам Volkswagen Vento / Jetta (A3) (1992-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Расположение предохранителей Volkswagen Vento / Jetta 1992-1999 гг.
Оглавление

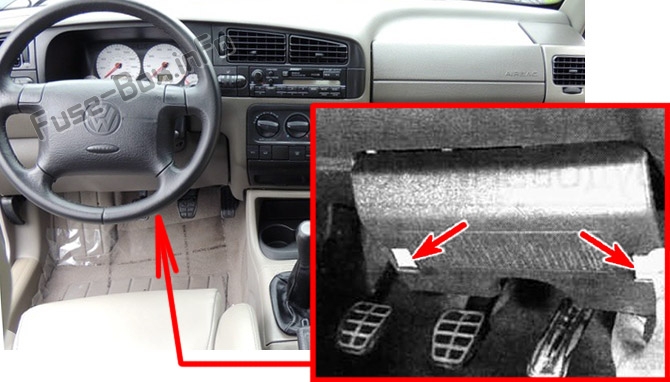

Расположение блока предохранителей
Он расположен под приборной панелью со стороны водителя. Нажмите на защелки и снимите крышку, чтобы получить доступ к предохранителям.

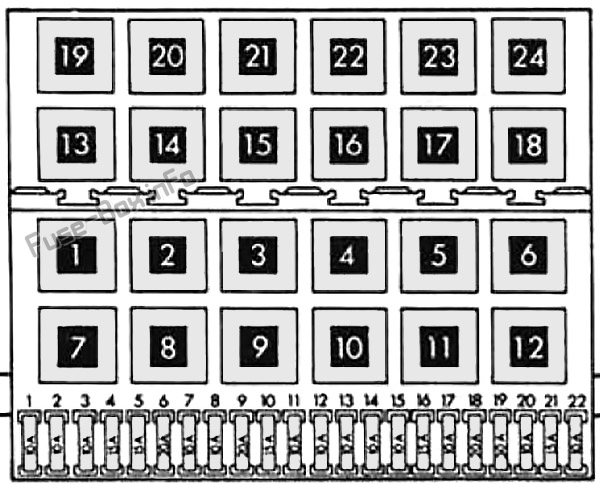

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 10A | Левая фара (ближний свет), корректор фар |
| 2 | 10A | Правая фара (ближний свет) |
| 3 | 10A | Освещение номерного знака |
| 4 | 15A | Задний стеклоочиститель/омыватель |
| 5 | 15A | Передний стеклоочиститель/омыватель, омыватели фар |
| 6 | 20A | Вентилятор отопителя |
| 7 | 10A | Габаритные огни (справа) |
| 8 | 10A | Габаритные огни (слева) |
| 9 | 20A | Обогрев заднего стекла |
| 10 | 15A | Противотуманные огни |
| 11 | 10A | Левая фара (дальний свет) |
| 12 | 10A | Правая фара (дальний свет) |
| 13 | 10A | Рога |
| 14 | 10A | Фонари заднего хода, подогрев форсунок омывателя, центральный замок, электрические зеркала заднего вида, подогрев сидений, система контроля скорости, электрические стеклоподъемники |
| 15 | 10A | Спидометр, обогреватель впускного коллектора |
| 16 | 15A | Подсветка комбинации приборов, индикатор ABS, индикатор SRS, люк на крыше, Thermotronic |
| 17 | 10A | Аварийная сигнализация, поворотники |
| 18 | 20A | Топливный насос, датчик кислорода с подогревом |
| 19 | 30A | Вентилятор радиатора, реле кондиционера |
| 20 | 10A | Стоп-сигналы |
| 21 | 15A | Освещение салона, освещение багажника, центральный замок, люк |
| 22 | 10A | Аудиосистема, Прикуриватель |
| Реле | ||
| R1 | Кондиционер | |
| R2 | Задний стеклоочиститель/омыватель | |
| R3 | Блок управления двигателем | |
| R4 | Зажигание | |
| R5 | Не используется | |
| R6 | Сигнал поворота | |
| R7 | Омыватель фар | |
| R8 | Стеклоочиститель/омыватель ветрового стекла | |
| R9 | Ремень безопасности | |
| R10 | Противотуманная фара | |
| R11 | Horn | |
| R12 | Топливный насос | |
| R13 | Подогрев впускного коллектора | |
| R14 | Не используется | |
| R15 | насос АБС | |
| R16 | Фонарь заднего хода (Ecomatic) | |
| R17 | Дальний свет (Ecomatic) | |
| R18 | Ближний свет (Ecomatic) | |
| R19 | Кондиционер Climatronic 2.0/2.8 (1993) (предохранитель 30А) | |
| R20 | Переключатель запрета запуска | |
| R21 | Датчик кислорода | |
| R22 | Индикатор ремня безопасности | |
| R23 | Вакуумный насос (Ecomatic) | |
| R24 | Электрические стеклоподъемники (термопредохранитель 20А) |
