Предохранители и реле Volvo C30 (2007-2013)
Схемы относятся к указанным годам и вариантам Volvo C30 (2007-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Расположение предохранителей Volvo C30 2007-2013 гг.
Предохранитель прикуривателя (розетки) в Volvo C30 Предохранитель №45 в блоке предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

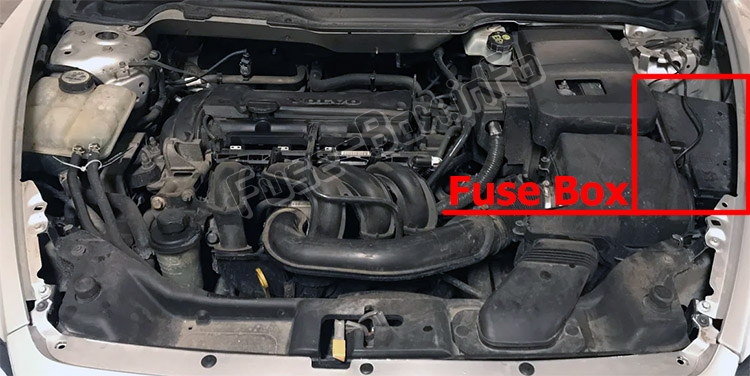

Моторного отсека
Пассажирский салон

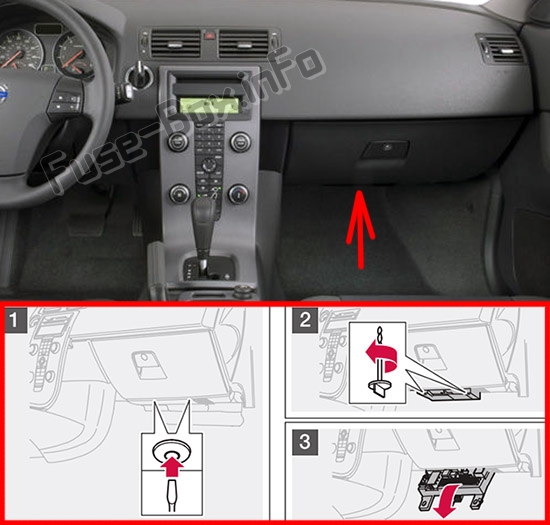

Блок предохранителей находится под перчаточным ящиком.
Схемы блока предохранителей
Схемы блока предохранителей
2008

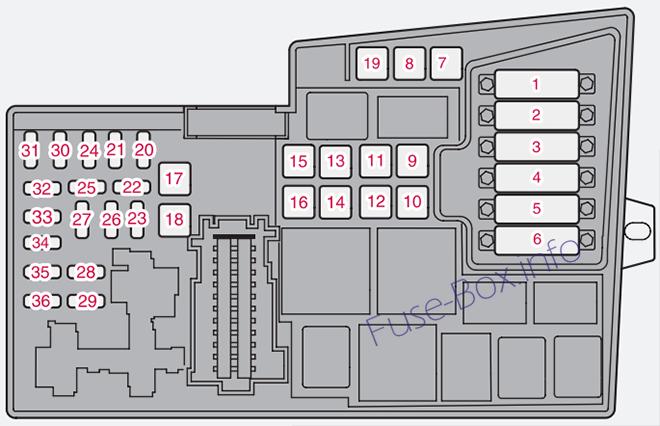

Моторного отсека
| № | Описание | Amp |
|---|---|---|
| 1 | Вентилятор радиатора | 50A |
| 2 | Усилитель руля (не двигатель 1,6 л) | 80A |
| 3 | Питание к блоку предохранителей в салоне | 60A |
| 4 | Питание к блоку предохранителей в салоне | 60A |
| 5 | Элемент климат-контроля, дополнительный отопитель PTC (опция) | 80A |
| 6 | Свечи накаливания (4-цил. дизель) | 60A |
| 6 | Свечи накаливания (5-цил. Дизель) | 70A |
| 7 | насос АБС | 30A |
| 8 | Клапаны АБС | 20A |
| 9 | Функции двигателя | 30A |
| 10 | Вентилятор | 40A |
| 11 | Омыватель фар | 20A |
| 12 | Подача на обогрев заднего стекла | 30A |
| 13 | Реле стартера | 30A |
| 14 | Проводка прицепа | 40A |
| 15 | Бронировать | - |
| 16 | Питание информационно-развлекательной системы | 30A |
| 17 | Стеклоочистители | 30A |
| 18 | Питание к блоку предохранителей в салоне | 40A |
| 19 | Бронировать | - |
| 20 | Horn | 15A |
| 21 | Дополнительный топливный отопитель, отопитель салона | 20A |
| 22 | Бронировать | - |
| 23 | Модуль управления двигателем ECM (5-цил. бензин), коробка передач (TCM) | 10A |
| 24 | Топливный фильтр с подогревом, маслоуловитель с положительным температурным коэффициентом (5-цил. дизель) | 20A |
| 25 | Бронировать | - |
| 26 | Замок зажигания | 15A |
| 27 | Компрессор кондиционера | 10A |
| 28 | Бронировать | - |
| 29 | Передняя противотуманная фара | 15A |
| 30 | Блок управления двигателем ECM (бензиновый 1,6 л, дизельный 2,0 л) | 3A |
| 31 | Регулятор напряжения, генератор 4-цил. | 10A |
| 32 | Форсунки (5-цил. бензин), лямбда-зонд (4-цил. бензин), охладитель наддувочного воздуха (4-цил. дизель), датчик массового расхода воздуха и турбонаддув (5-цил. дизель) | 10A |
| 33 | Лямбда-зонд и вакуумный насос (5-цил. бензин), блок управления двигателем (5-цил. дизель), подогреватель дизельного фильтра (4-цил. дизель) | 20A |
| 34 | Катушки зажигания (бензин), форсунки (бензин 1,6 л), топливный насос (4-цил. дизель), реле давления, климат-контроль (5-цил.), свечи накаливания и система контроля выбросов рециркуляции отработавших газов (5-цил. дизель) | 10A |
| 35 | Датчики двигателя для клапанов, катушка реле, элемент PTC системы кондиционирования воздуха, маслоуловитель (5-цил. бензин), модуль управления двигателем ECM (5-цил. дизель), адсорбер (бензин), форсунки (бензин 1,8/2,0 л, масса массового расхода воздуха) датчик расхода воздуха (5-цил. Бензин, 4-цил. Дизель), турбоконтроль (4-цил. Дизель), реле давления гидроусилителя руля (1,6 л бензин), контроль выбросов EGR (4-цил. Дизель) | 15A |
| 36 | Модуль управления двигателем ECM (не 5-цил. дизель), датчик положения педали акселератора, лямбда-зонд (5-цил. дизель) | 10A |
- Предохранители 19—36 относятся к типу «Mini Fuse».
- Предохранители 7—18 относятся к типу «JCASE» и должны заменяться на официальной станции техобслуживания Volvo.
- Предохранители 1—6 относятся к типу Midi Fuse и могут быть заменены только на официальной станции техобслуживания Volvo.

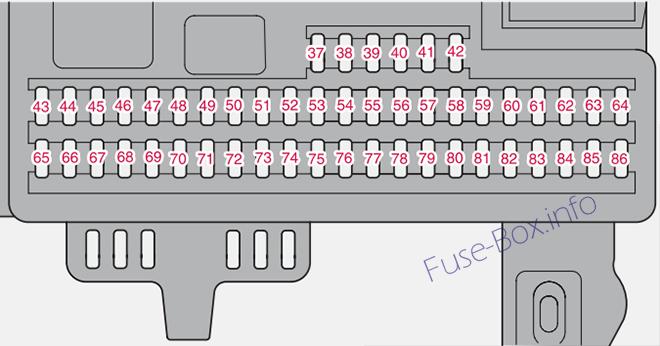

Пассажирский салон
| № | Описание | Amp |
|---|---|---|
| 37 | Бронировать | - |
| 38 | Бронировать | - |
| 39 | Бронировать | - |
| 40 | Бронировать | - |
| 41 | Бронировать | - |
| 42 | Бронировать | - |
| 43 | Телефон, аудиосистема, РТИ (опция) | 15A |
| 44 | Система SRS, модуль управления двигателем ECM (5-цил.) | 10A |
| 45 | Розетка | 15A |
| 46 | Салон, перчаточный ящик и плафон освещения | 5A |
| 47 | Внутреннее освещение | 5A |
| 48 | Омыватель заднего стекла | 15A |
| 49 | система SRS | 10A |
| 50 | Бронировать | - |
| 51 | Дополнительный отопитель салона, реле топливного фильтра, подогрев. | 10A |
| 52 | Модуль управления коробкой передач (TCM), система ABS | 5A |
| 53 | Усилитель руля | 10A |
| 54 | Помощь при парковке, биксенон (опция) | 10A |
| 55 | Модуль бесключевого управления | 20A |
| 56 | Модуль дистанционного управления, модуль управления сиреной | 10A |
| 57 | Разъем канала передачи данных (DLC), выключатель стоп-сигнала | 15A |
| 58 | Правый дальний свет, катушка реле дополнительных фар | 5A |
| 59 | Дальний свет, левый | 5A |
| 60 | Обогрев сиденья (со стороны водителя) | 15A |
| 61 | Обогрев сидений (со стороны пассажира) | 15A |
| 62 | Люк на крыше | 20A |
| 63 | Бронировать | - |
| 64 | РТИ (опция) | 5A |
| 65 | Информационно-развлекательная система | 5A |
| 66 | Модуль управления информационно-развлекательной системой (ICM), климат-контроль | 10A |
| 67 | Бронировать | - |
| 68 | Круиз-контроль | 5A |
| 69 | Климат-контроль, датчик дождя, кнопка BLIS | 5A |
| 70 | Бронировать | - |
| 71 | Бронировать | - |
| 72 | Бронировать | - |
| 73 | Люк в крыше, потолочная консоль внутреннего освещения (OHC), напоминание о непристегнутом заднем ремне безопасности, зеркало с автоматическим затемнением | 5A |
| 74 | Реле топливного насоса | 15A |
| 75 | Бронировать | - |
| 76 | Бронировать | - |
| 77 | Бронировать | - |
| 78 | Бронировать | - |
| 79 | Фонарь заднего хода | 5A |
| 80 | Бронировать | - |
| 81 | Бронировать | - |
| 82 | Подача к передней правой двери | 25A |
| 83 | Подача к передней левой двери | 25A |
| 84 | Пассажирское сиденье с электроприводом | 25A |
| 85 | Сиденье водителя с электроприводом | 25A |
| 86 | Освещение салона, освещение грузового отсека, сиденья с электроприводом, индикатор уровня топлива (1.8F) | 5A |
2009, 2010
Моторного отсека
| № | Описание | Amp |
|---|---|---|
| 1. | Вентилятор охлаждающей жидкости (радиатор) | 50A |
| 2. | Усилитель руля | 80A |
| 3. | Подвод к блоку предохранителей в салоне | 60A |
| 4. | Подвод к блоку предохранителей в салоне | 60A |
| 5. | Элемент климатического блока | 80A |
| 6. | Не используется | |
| 7. | насос АБС | 30A |
| 8. | Клапаны АБС | 20A |
| 9. | Функции двигателя | 30A |
| 10. | Вентилятор климатической системы | 40A |
| 11. | Омыватели фар | 20A |
| 12. | Подача на обогрев заднего стекла | 30A |
| 13. | Реле стартера | 30A |
| 14. | Соединитель прицепа (аксессуар) | 40A |
| 15. | Не используется | |
| 16. | Подача на аудиосистему | 30A |
| 17. | Дворники | 30A |
| 18. | Подвод к блоку предохранителей в салоне | 40A |
| 19. | Не используется | |
| 20. | Horn | 15A |
| 21. | Не используется | |
| 22. | Не используется | |
| 23. | Модуль управления двигателем (ECM)/модуль управления коробкой передач (TCM) | 10A |
| 24. | Не используется | |
| 25. | Не используется | |
| 26. | Замок зажигания | 15A |
| 27. | Компрессор кондиционера | 10A |
| 28. | Не используется | |
| 29. | Передние противотуманные фары (опция) | 15A |
| 30. | Не используется | |
| 31. | Не используется | |
| 32. | Топливные форсунки | 10A |
| 33. | Датчик кислорода с подогревом, вакуумный насос | 20A |
| 34. | Катушки зажигания, датчик давления блока климата | 10A |
| 35. | Клапаны датчика двигателя, реле кондиционера, катушка реле, маслоуловитель элемента PTC, адсорбер, массовый расходомер воздуха | 15A |
| 36. | Модуль управления двигателем (ECM), датчик дроссельной заслонки | 10A |
- Предохранители 1–18 представляют собой реле/автоматические выключатели, и их должен снимать или заменять только авторизованный специалист по обслуживанию Volvo.
- Предохранители 19–36 при необходимости можно заменить в любое время.
Пассажирский салон
| № | Описание | Amp |
|---|---|---|
| 37. | Не используется | |
| 38. | Не используется | |
| 39. | Не используется | |
| 40. | Не используется | |
| 41. | Не используется | |
| 42. | Не используется | |
| 43. | Аудиосистема, навигационная система Volvo (опция) | 15A |
| 44. | Дополнительная система пассивной безопасности (SRS), модуль управления двигателем | 10A |
| 45. | Розетка на 12 вольт на заднем сиденье | 15A |
| 46. | Освещение - бардачок, приборная панель и пространство для ног | 5A |
| 47. | Внутреннее освещение | 5A |
| 48. | Стеклоочиститель/омыватель задней подъемной двери | 15A |
| 49. | Дополнительная удерживающая система (SRS), датчик веса пассажира (OWS) | 10A |
| 50. | Не используется | |
| 51. | Реле топливного фильтра | 10A |
| 52. | Модуль управления коробкой передач (TCM), ABS | 5A |
| 53. | Усилитель руля | 10A |
| 54. | Система помощи при парковке (опция) Фары Bi-Xenon® (опция) | 10A |
| 55. | Не используется | |
| 56. | Модуль дистанционного управления Volvo Navigation System (опция), модуль управления сиреной сигнализации | 10A |
| 57. | Бортовой диагностический разъем, выключатель стоп-сигнала | 15A |
| 58. | Правый дальний свет, реле дополнительных огней | 7.5A |
| 59. | Левый дальний свет | 7.5A |
| 60. | Сиденье водителя с подогревом (опция) | 15A |
| 61. | Обогрев сиденья пассажира (опция) | 15A |
| 62. | Люк (опция) | 20A |
| 63. | Не используется | |
| 64. | Аудиосистема, навигационная система Volvo (опция) | 5A |
| 65. | Аудио система | 5A |
| 66. | Модуль управления аудиосистемой (ICM), климатическая система | 10A |
| 67. | Не используется | |
| 68. | Круиз-контроль | 5A |
| 69. | Климатическая система, датчик дождя (опция), кнопка BUS (опция) | 5A |
| 70. | Не используется | |
| 71. | Не используется | |
| 72. | Не используется | |
| 73. | Люк, переднее потолочное освещение, зеркало с автоматическим затемнением, (опция) напоминание о непристегнутом ремне | 5A |
| 74. | Реле топливного насоса | 15A |
| 75. | Не используется | |
| 76. | Не используется | |
| 77. | Не используется | |
| 78. | Не используется | |
| 79. | Фонари заднего хода | 5A |
| 80. | Не используется | |
| 81. | Не используется | 20A |
| 82. | Электростеклоподъемник - боковая дверь переднего пассажира | 25A |
| 83. | Электрические стеклоподъемники и дверной замок — передняя дверь со стороны водителя | 25A |
| 84. | Пассажирское сиденье с электроприводом | 25A |
| 85. | Сиденье водителя с электроприводом | 25A |
| 86. | Реле освещения салона, освещение грузового отсека, сиденья с электроприводом | 5A |
2011, 2012, 2013
Моторного отсека
| № | Описание | Amp |
|---|---|---|
| 1. | Вентилятор охлаждающей жидкости (радиатор) | 50A |
| 2. | Усилитель руля | 80A |
| 3. | Подвод к блоку предохранителей в салоне | 60A |
| 4. | Подвод к блоку предохранителей в салоне | 60A |
| 5. | Элемент климатического блока | 80A |
| 6. | Не используется | |
| 7. | насос АБС | 30A |
| 8. | Клапаны АБС | 20A |
| 9. | Функции двигателя | 30A |
| 10. | Вентилятор климатической системы | 40A |
| 11. | Омыватели фар | 20A |
| 12. | Подача на обогрев заднего стекла | 30A |
| 13. | Реле стартера | 30A |
| 14. | Соединитель прицепа (аксессуар) | 40A |
| 15. | Не используется | |
| 16. | Подача на аудиосистему | 30A |
| 17. | Дворники | 30A |
| 18. | Подвод к блоку предохранителей в салоне | 40A |
| 19. | Не используется | |
| 20. | Horn | 15A |
| 21. | Не используется | |
| 22. | Не используется | |
| 23. | Модуль управления двигателем (ECM)/модуль управления коробкой передач (TCM) | 10A |
| 24. | Не используется | |
| 25. | Не используется | |
| 26. | Замок зажигания | 15A |
| 27. | Компрессор кондиционера | 10A |
| 28. | Не используется | |
| 29. | Передние противотуманные фары (опция) | 15A |
| 30. | Не используется | |
| 31. | Не используется | |
| 32. | Топливные форсунки | 10A |
| 33. | Датчик кислорода с подогревом, вакуумный насос | 20A |
| 34. | Катушки зажигания, датчик давления блока климата | 10A |
| 35. | Клапаны датчика двигателя, реле кондиционера, катушка реле, маслоуловитель элемента PTC, адсорбер, массовый расходомер воздуха | 15A |
| 36. | Модуль управления двигателем (ECM), датчик дроссельной заслонки | 10A |
- Предохранители 1–18 представляют собой реле/автоматические выключатели, и их должен снимать или заменять только авторизованный специалист по обслуживанию Volvo.
- Предохранители 19–36 при необходимости можно заменить в любое время.
Пассажирский салон
| № | Описание | Amp |
|---|---|---|
| - | Предохранитель 37-42, не используется | - |
| 43. | Аудиосистема, Bluetooth, навигационная система Volvo (опция) | 15A |
| 44. | Дополнительная система пассивной безопасности (SRS), модуль управления двигателем | 10A |
| 45. | Розетка на 12 вольт на заднем сиденье | 15A |
| 46. | Освещение - бардачок, приборная панель и пространство для ног | 5A |
| 47. | Внутреннее освещение | 5A |
| 48. | Стеклоочиститель/омыватель задней подъемной двери | 15A |
| 49. | Дополнительная удерживающая система (SRS), датчик веса пассажира (OWS) | 10A |
| 50. | Не используется | |
| 51. | Реле топливного фильтра | 10A |
| 52. | Модуль управления коробкой передач (TCM), ABS | 5A |
| 53. | Усилитель руля | 10A |
| 54. | Система помощи при парковке (опция), активные поворотные огни (опция) | 10A |
| 55. | Не используется | |
| 56. | Модуль дистанционного ключа Volvo Navigation System, модуль управления сиреной сигнализации | 10A |
| 57. | Бортовой диагностический разъем, выключатель стоп-сигнала | 15A |
| 58. | Правый дальний свет, реле дополнительных огней | 7.5A |
| 59. | Левый дальний свет | 7.5A |
| 60. | Сиденье водителя с подогревом (опция) | 15A |
| 61. | Сиденье пассажира с подогревом (опция) | 15A |
| 62. | Люк (опция) | 20A |
| 63. | Не используется | |
| 64. | Спутниковое радио Sirius (опция) | 5A |
| 65. | Аудио система | 5A |
| 66. | Модуль управления аудиосистемой (ICM), климатическая система | 10A |
| 67. | Не используется | |
| 68. | Круиз-контроль | 5A |
| 69. | Климатическая система, датчик дождя (опция), кнопка BUS (опция) | 5A |
| 70. | Не используется | |
| 71. | Не используется | |
| 72. | Не используется | |
| 73. | Люк, переднее потолочное освещение, зеркало с автоматическим затемнением (опция), напоминание о непристегнутом ремне | 5A |
| 74. | Реле топливного насоса | 15A |
| 75. | Не используется | |
| 76. | Не используется | |
| 77. | Не используется | |
| 78. | Не используется | |
| 79. | Фонари заднего хода | 5A |
| 80. | Не используется | |
| 81. | Не используется | 20A |
| 82. | Электростеклоподъемник - боковая дверь переднего пассажира | 25A |
| 83. | Электрические стеклоподъемники и дверной замок — передняя дверь со стороны водителя | 25A |
| 84. | Пассажирское сиденье с электроприводом | 25A |
| 85. | Сиденье водителя с электроприводом | 25A |
| 86. | Реле освещения салона, освещение грузового отсека, сиденья с электроприводом | 5A |
