Предохранители и реле Volvo C70 (2006-2013)
Схемы относятся к указанным годам и вариантам Volvo C70 (2006-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Расположение предохранителей Volvo C70 2006-2013 гг.
Предохранитель прикуривателя (розетки) в Volvo C70 Это предохранитель № 45 (розетка 12 В в салоне) и № 77 (розетка 12 В в багажнике) в блоке предохранителей салона.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

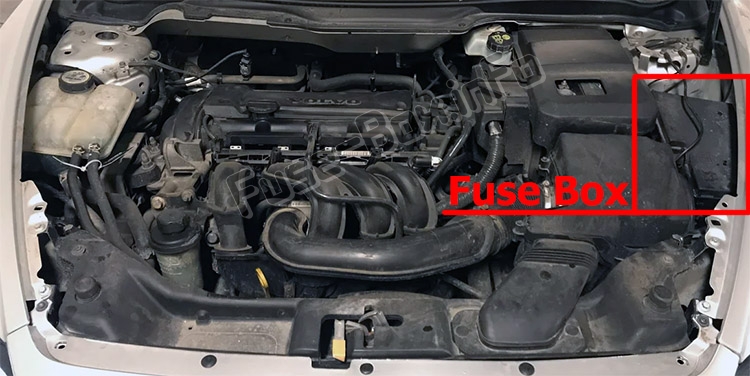

Моторного отсека
Пассажирский салон

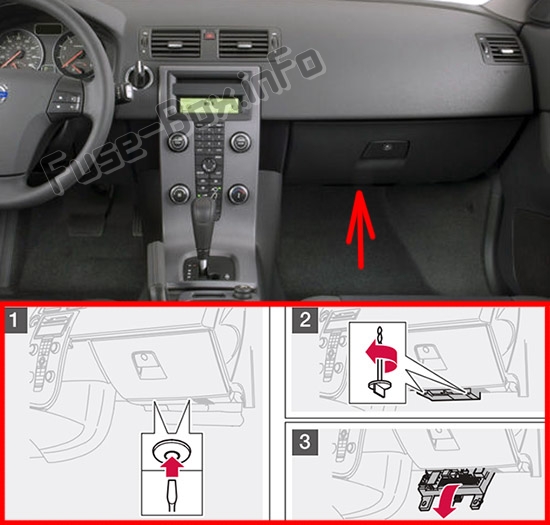

Блок предохранителей находится под перчаточным ящиком.
Схемы блока предохранителей
Схемы блока предохранителей
2008

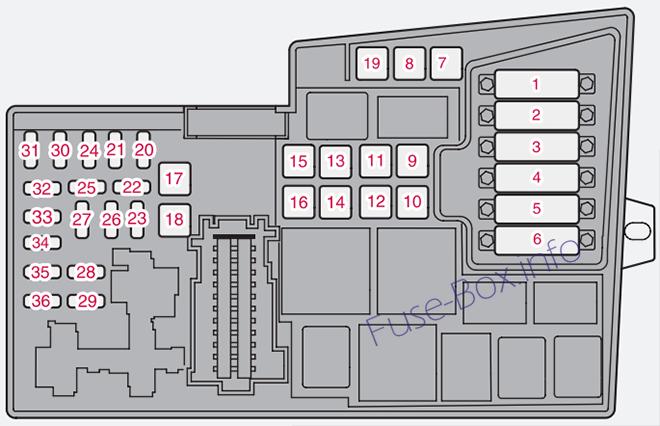

Моторного отсека
| № | Описание | Amp |
|---|---|---|
| 1 | Вентилятор охлаждающей жидкости (радиатор) | 50A |
| 2 | Усилитель руля | 80A |
| 3 | Подвод к блоку предохранителей в салоне | 60A |
| 4 | Подвод к блоку предохранителей в салоне | 60A |
| 5 | Не используется | |
| 6 | Не используется | |
| 7 | насос АБС | 30A |
| 8 | ABS | 30A |
| 9 | Функции двигателя | 30A |
| 10 | Вентилятор климатической системы | 40A |
| 11 | Омыватели фар, жесткая складная крыша с электроприводом, запирающиеся отсеки для хранения вещей | 20A |
| 12 | Подача на обогрев заднего стекла | 30A |
| 13 | Реле стартера | 30A |
| 14 | Соединитель прицепа | 40A |
| 15 | Жесткий складной верх с электроприводом | 30A |
| 16 | Подача на аудиосистему | 40A |
| 17 | Дворники | 30A |
| 18 | Подвод к блоку предохранителей в салоне | 40A |
| 19 | Не используется | |
| 20 | Horn | 10A |
| 21 | Не используется | |
| 22 | Сабвуфер | 20A |
| 23 | Модуль управления двигателем (ECM)/модуль управления коробкой передач (TCM) | 10A |
| 24 | Не используется | |
| 25 | Не используется | |
| 26 | Замок зажигания | 10A |
| 27 | Компрессор кондиционера | 10A |
| 28 | Не используется | |
| 29 | Передние противотуманные фары (опция) | 10A |
| 30 | Не используется | |
| 31 | Не используется | |
| 32 | Топливные форсунки | 10A |
| 33 | Датчик кислорода с подогревом, вакуумный насос | 20A |
| 34 | Катушки зажигания, датчик давления блока климата | 10A |
| 35 | Клапаны датчиков двигателя, реле кондиционера, маслоуловитель элемента PTC, угольный фильтр, датчик массового расхода воздуха | 10A |
| 36 | Модуль управления двигателем (ECM), датчик дроссельной заслонки | 10A |
- Предохранители 1–18 представляют собой реле/автоматические выключатели, и их должен снимать или заменять только авторизованный специалист по обслуживанию Volvo.
- Предохранители 19–36 при необходимости можно заменить в любое время.

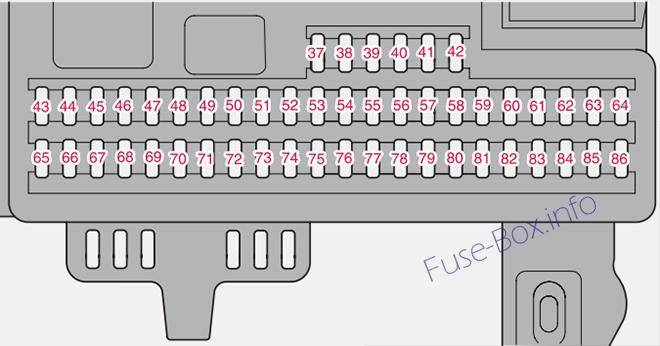

Пассажирский салон
| № | Описание | Amp |
|---|---|---|
| 37 | Не используется | |
| 38 | Не используется | |
| 39 | Не используется | |
| 40 | Не используется | |
| 41 | Не используется | |
| 42 | Не используется | |
| 43 | Аудиосистема, навигационная система Volvo (опция) | 15A |
| 44 | Дополнительная система пассивной безопасности (SRS), модуль управления двигателем | 10A |
| 45 | Розетка на 12 вольт в салоне | 15A |
| 46 | Освещение - бардачок, приборная панель и пространство для ног | 5A |
| 47 | Внутреннее освещение | 5A |
| 48 | Омыватели ветрового стекла | 15A |
| 49 | Дополнительная удерживающая система (SRS), датчик веса пассажира (OWS) | 10A |
| 50 | Не используется | |
| 51 | Реле топливного фильтра | 10A |
| 52 | Модуль управления коробкой передач (TCM), ABS | 5A |
| 53 | Усилитель руля | 10A |
| 54 | Система помощи при парковке (опция), биксеноновые фары (опция) | 10A |
| 55 | Не используется | |
| 56 | Пульт дистанционного управления Volvo Navigation System (опция), модуль управления сиреной сигнализации | 10A |
| 57 | Бортовой диагностический разъем, выключатель стоп-сигнала | 15A |
| 58 | Правый дальний свет, реле дополнительных огней | 5A |
| 59 | Левый дальний свет | 5A |
| 60 | Сиденье водителя с подогревом (опция) | 15A |
| 61 | Сиденье пассажира с подогревом (опция) | 15A |
| 62 | Не используется | |
| 63 | Электростеклоподъемник со стороны заднего пассажира | 20A |
| 64 | Индикаторы блокировки дверных панелей, навигационная система Volvo (опция) | 5A |
| 65 | Аудиосистема 5А | 5A |
| 66 | Модуль управления аудиосистемой (ICM), климатическая система | 10A |
| 67 | Не используется | |
| 68 | Круиз-контроль | 5A |
| 69 | Климатическая система, датчик дождя (опция), кнопка BLIS (опция) | 5A |
| 70 | Не используется | |
| 71 | Не используется | |
| 72 | Не используется | |
| 73 | Переднее потолочное освещение | 5A |
| 74 | Реле топливного насоса | 15A |
| 75 | Не используется | |
| 76 | Не используется | |
| 77 | Розетка 12 В в багажнике, модуль управления дополнительным оборудованием (AEM) | 15A |
| 78 | Не используется | |
| 79 | Фонари заднего хода | 5A |
| 80 | Не используется | |
| 81 | Электростеклоподъемник — задняя сторона водителя | 20A |
| 82 | Электрические стеклоподъемники и дверной замок - боковая дверь переднего пассажира | 25A |
| 83 | Электрические стеклоподъемники и дверной замок — передняя дверь со стороны водителя | 25A |
| 84 | Сиденье пассажира с электроприводом (опция) | 25A |
| 85 | Сиденье водителя с электроприводом (опция) | 25A |
| 86 | Реле освещения салона, освещение багажника, сиденья с электроприводом | 5A |
2009, 2010
Моторного отсека
| № | Описание | Amp |
|---|---|---|
| 1. | Вентилятор охлаждающей жидкости (радиатор) | 50A |
| 2. | Усилитель руля | 80A |
| 3. | Подвод к блоку предохранителей в салоне | 60A |
| 4. | Подвод к блоку предохранителей в салоне | 60A |
| 5. | Элемент климатического блока | 80A |
| 6. | Не используется | |
| 7. | насос АБС | 30A |
| 8. | Клапаны АБС | 20A |
| 9. | Функции двигателя | 30A |
| 10. | Вентилятор климатической системы | 40A |
| 11. | Омыватели фар, вентилятор климатической установки, жесткая складная крыша с электроприводом, отсеки для хранения с замком | 20A |
| 12. | Подача на обогрев заднего стекла | 30A |
| 13. | Реле стартера | 30A |
| 14. | Соединитель прицепа (аксессуар) | 40A |
| 15. | Жесткий складной верх с электроприводом | 30A |
| 16. | Подача на аудиосистему | 40A |
| 17. | Дворники | 30A |
| 18. | Подвод к блоку предохранителей в салоне | 40A |
| 19. | Не используется | |
| 20. | Horn | 15A |
| 21. | Не используется | |
| 22. | Сабвуфер | 25A |
| 23. | Модуль управления двигателем (ECM)/модуль управления коробкой передач (TCM) | 10A |
| 24. | Не используется | |
| 25. | Не используется | |
| 26. | Замок зажигания | 15A |
| 27. | Компрессор кондиционера | 10A |
| 28. | Не используется | |
| 29. | Передние противотуманные фары (опция) | 15A |
| 30. | Не используется | |
| 31. | Не используется | |
| 32. | Топливные форсунки | 10A |
| 33. | Датчик кислорода с подогревом, вакуумный насос | 20A |
| 34. | Катушки зажигания, датчик давления блока климата | 10A |
| 35. | Клапаны датчика двигателя, реле кондиционера, катушка реле, маслоуловитель элемента PTC, адсорбер, массовый расходомер воздуха | 15A |
| 36. | Модуль управления двигателем (ECM), датчик дроссельной заслонки | 10A |
- Предохранители 1–18 представляют собой реле/автоматические выключатели, и их должен снимать или заменять только авторизованный специалист по обслуживанию Volvo.
- Предохранители 19–36 при необходимости можно заменить в любое время.
Пассажирский салон
| № | Описание | Amp |
|---|---|---|
| - | Предохранитель 37-42, не используется | - |
| 43. | Аудиосистема, Bluetooth, навигационная система Volvo (опция) | 15A |
| 44. | Дополнительная система пассивной безопасности (SRS), модуль управления двигателем | 10A |
| 45. | Розетка на 12 вольт в салоне | 15A |
| 46. | Освещение - бардачок, приборная панель и пространство для ног | 5A |
| 47. | Внутреннее освещение | 5A |
| 48. | Омыватели ветрового стекла | 15A |
| 49. | Дополнительная удерживающая система (SRS), датчик веса пассажира (OWS) | 10A |
| 50. | Не используется | |
| 51. | Реле топливного фильтра | 10A |
| 52. | Модуль управления коробкой передач (TCM), ABS | 5A |
| 53. | Усилитель руля | 10A |
| 54. | Система помощи при парковке (опция), двойные ксеноновые фары (опция) | 10A |
| 55. | Не используется | |
| 56. | Модуль дистанционного ключа Volvo Navigation System, модуль управления сиреной сигнализации | 10A |
| 57. | Бортовой диагностический разъем, выключатель стоп-сигнала | 15A |
| 58. | Правый дальний свет, реле дополнительных огней | 7.5A |
| 59. | Левый дальний свет | 7.5A |
| 60. | Сиденье водителя с подогревом (опция) | 15A |
| 61. | Сиденье пассажира с подогревом (опция) | 15A |
| 62. | Не используется | |
| 63. | Электростеклоподъемник - сторона заднего пассажира | 20A |
| 64. | Навигационная система Volvo (опция), индикаторы блокировки в дверных панелях | 5A |
| 65. | Аудио система | 5A |
| 66. | Модуль управления аудиосистемой (ICM), климатическая система | 10A |
| 67. | Не используется | |
| 68. | Круиз-контроль | 5A |
| 69. | Климатическая система, датчик дождя (опция), кнопка BUS (опция) | 5A |
| 70. | Не используется | |
| 71. | Не используется | |
| 72. | Не используется | |
| 73. | Переднее потолочное освещение | 5A |
| 74. | Реле топливного насоса | 15A |
| 75. | Не используется | |
| 76. | Не используется | |
| 77. | Розетка 12 В в багажнике, модуль управления дополнительным оборудованием (AEM) | 15A |
| 78. | Не используется | |
| 79. | Фонари заднего хода | 5A |
| 80. | Не используется | |
| 81. | Электрические стеклоподъемники и дверной замок — задняя сторона водителя | |
| 82. | Электростеклоподъемник - боковая дверь переднего пассажира | 25A |
| 83. | Электрические стеклоподъемники и дверной замок — передняя дверь со стороны водителя | 25A |
| 84. | Пассажирское сиденье с электроприводом | 25A |
| 85. | Сиденье водителя с электроприводом | 25A |
| 86. | Реле освещения салона, освещение багажника, сиденья с электроприводом | 5A |
2011, 2012, 2013
Моторного отсека
| № | Описание | Amp |
|---|---|---|
| 1. | Вентилятор охлаждающей жидкости (радиатор) | 50A |
| 2. | Усилитель руля | 80A |
| 3. | Подвод к блоку предохранителей в салоне | 60A |
| 4. | Подвод к блоку предохранителей в салоне | 60A |
| 5. | Элемент климатического блока | 80A |
| 6. | Не используется | |
| 7. | насос АБС | 30A |
| 8. | Клапаны АБС | 20A |
| 9. | Функции двигателя | 30A |
| 10. | Вентилятор климатической системы | 40A |
| 11. | Омыватели фар, вентилятор климатической системы, жесткая складная крыша с электроприводом | 20A |
| 12. | Подача на обогрев заднего стекла | 30A |
| 13. | Реле стартера | 30A |
| 14. | Соединитель прицепа (аксессуар) | 40A |
| 15. | Жесткий складной верх с электроприводом | 30A |
| 16. | Подача на аудиосистему | 40A |
| 17. | Дворники | 30A |
| 18. | Подвод к блоку предохранителей в салоне | 40A |
| 19. | Не используется | |
| 20. | Horn | 15A |
| 21. | Не используется | |
| 22. | Сабвуфер | 25A |
| 23. | Модуль управления двигателем (ECM)/модуль управления коробкой передач (TCM) | 10A |
| 24. | Не используется | |
| 25. | Не используется | |
| 26. | Замок зажигания | 15A |
| 27. | Компрессор кондиционера | 10A |
| 28. | Не используется | |
| 29. | Передние противотуманные фары (опция) | 15A |
| 30. | Не используется | |
| 31. | Не используется | |
| 32. | Топливные форсунки | 10A |
| 33. | Датчик кислорода с подогревом, вакуумный насос | 20A |
| 34. | Катушки зажигания, датчик давления блока климата | 10A |
| 35. | Клапаны датчика двигателя, реле кондиционера, катушка реле, маслоуловитель элемента PTC, адсорбер, массовый расходомер воздуха | 15A |
| 36. | Модуль управления двигателем (ECM), датчик дроссельной заслонки | 10A |
- Предохранители 1–18 представляют собой реле/автоматические выключатели, и их должен снимать или заменять только авторизованный специалист по обслуживанию Volvo.
- Предохранители 19–36 при необходимости можно заменить в любое время.
Пассажирский салон
| № | Описание | Amp |
|---|---|---|
| - | Предохранитель 37-42, не используется | - |
| 43. | Аудиосистема, Bluetooth, навигационная система Volvo (опция) | 15A |
| 44. | Дополнительная система пассивной безопасности (SRS), модуль управления двигателем | 10A |
| 45. | Розетки на 12 вольт в салоне | 15A |
| 46. | Освещение - бардачок, приборная панель и пространство для ног | 5A |
| 47. | Внутреннее освещение | 5A |
| 48. | Омыватели ветрового стекла | 15A |
| 49. | Дополнительная удерживающая система (SRS), датчик веса пассажира (OWS) | 10A |
| 50. | Не используется | |
| 51. | Реле топливного фильтра | 10A |
| 52. | Модуль управления коробкой передач (TCM), ABS | 5A |
| 53. | Усилитель руля | 10A |
| 54. | Система помощи при парковке (опция), активные поворотные огни (опция) | 10A |
| 55. | Не используется | |
| 56. | Модуль дистанционного ключа Volvo Navigation System, модуль управления сиреной сигнализации | 10A |
| 57. | Бортовой диагностический разъем, выключатель стоп-сигнала | 15A |
| 58. | Правый дальний свет, реле дополнительных огней | 7.5A |
| 59. | Левый дальний свет | 7.5A |
| 60. | Сиденье водителя с подогревом (опция) | 15A |
| 61. | Сиденье пассажира с подогревом (опция) | 15A |
| 62. | Не используется | |
| 63. | Электростеклоподъемник - сторона заднего пассажира | 20A |
| 64. | Спутниковое радио Sirius (опция) | 5A |
| 65. | Аудио система | 5A |
| 66. | Модуль управления аудиосистемой (ICM), климатическая система | 10A |
| 67. | Не используется | |
| 68. | Круиз-контроль | 5A |
| 69. | Климатическая система, датчик дождя (опция), кнопка BUS (опция) | 5A |
| 70. | Не используется | |
| 71. | Не используется | |
| 72. | Не используется | |
| 73. | Переднее потолочное освещение | 5A |
| 74. | Реле топливного насоса | 15A |
| 75. | Не используется | |
| 76. | Не используется | |
| 77. | Розетка 12 В в багажнике, Модуль управления дополнительным оборудованием (AEM) | 15A |
| 78. | Не используется | |
| 79. | Фонари заднего хода | 5A |
| 80. | Не используется | |
| 81. | Электростеклоподъемник - задняя сторона водителя | 20A |
| 82. | Электростеклоподъемник - боковая дверь переднего пассажира | 25A |
| 83. | Электрические стеклоподъемники и дверной замок — передняя дверь со стороны водителя | 25A |
| 84. | Пассажирское сиденье с электроприводом | 25A |
| 85. | Сиденье водителя с электроприводом | 25A |
| 86. | Реле освещения салона, освещение багажника, сиденья с электроприводом | 5A |
