Предохранители и реле Volvo S40 (2004-2012)
Схемы относятся к указанным годам и вариантам Volvo S40 (2004-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Расположение предохранителей Volvo S40 2004-2012 гг.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

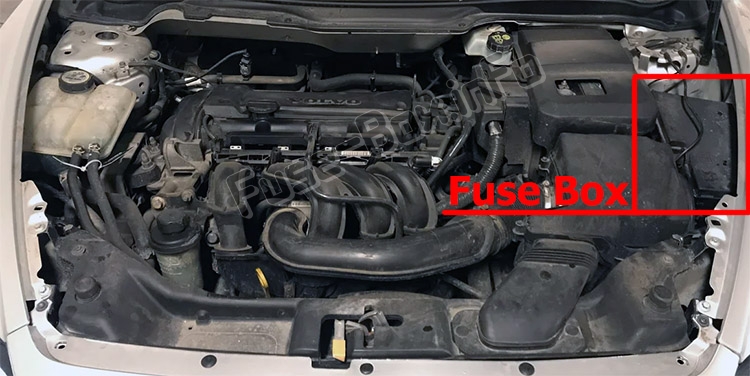

Моторного отсека

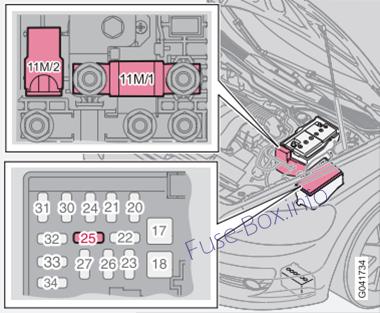

Предохранители для функции Старт/Стоп

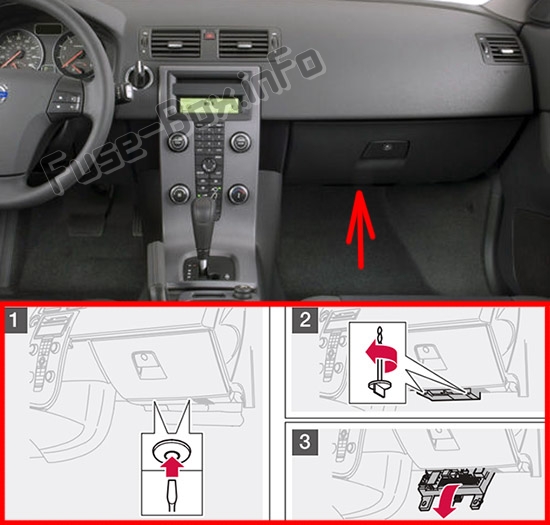

Пассажирский салон
Блок предохранителей находится под перчаточным ящиком.
Схемы блока предохранителей
Схемы блока предохранителей
2007

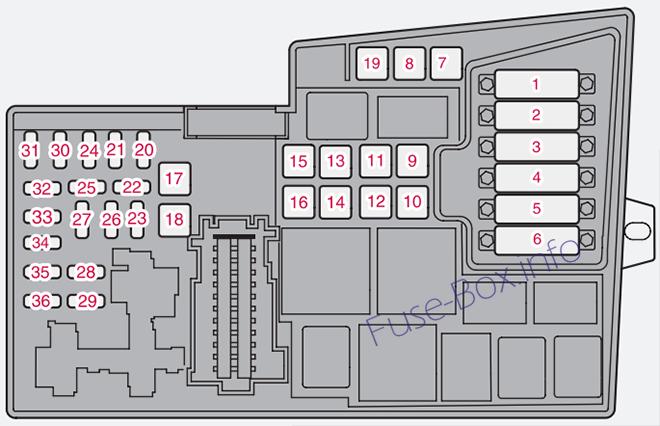

Моторного отсека
| № | Описание | Amp |
|---|---|---|
| 1. | Вентилятор охлаждающей жидкости (радиатор) | 50A |
| 2. | Усилитель руля | 80A |
| 3. | Подвод к блоку предохранителей в салоне | 60A |
| 4. | Подвод к блоку предохранителей в салоне | 60A |
| 5. | Элемент климатического блока | 80A |
| 6. | Не используется | |
| 7. | насос АБС | 30A |
| 8 . | Клапаны АБС | 20A |
| 9. | Функции двигателя | 30A |
| 10 . | Вентилятор климатической системы | 40A |
| 11. | Омыватели фар | 20A |
| 12. | Подача на обогрев заднего стекла | 30A |
| 13. | Реле стартера | 30A |
| 14. | Соединитель прицепа | 40A |
| 15. | Не используется | |
| 16. | Подача на аудиосистему | 30A |
| 17. | Дворники | 30A |
| 18. | Подвод к блоку предохранителей в салоне | 40A |
| 19. | Не используется | |
| 20. | Horn | 15A |
| 21. | Не используется | |
| 22. | Не используется | |
| 23. | Модуль управления двигателем (ECM)/модуль управления коробкой передач (TCM) | 10A |
| 24. | Не используется | |
| 25. | Не используется | |
| 26. | Замок зажигания | 15A |
| 27. | Компрессор кондиционера, запорный клапан воды | 10A |
| 28. | Не используется | |
| 29. | Передние противотуманные фары (опция) | 15A |
| 30. | Не используется | |
| 31. | Не используется | |
| 32. | Топливные форсунки | 10A |
| 33. | Датчик кислорода с подогревом, вакуумный насос | 20A |
| 34. | Катушки зажигания, датчик давления блока климата | 10A |
| 35. | Клапаны датчиков двигателя, реле кондиционера, клапан отключения воды катушки реле | 15A |
| 36. | Модуль управления двигателем (ECM), датчик дроссельной заслонки | 10A |
- Предохранители 1–18 представляют собой реле/автоматические выключатели, и их должен снимать или заменять только авторизованный специалист по обслуживанию Volvo.
- Предохранители 19–36 при необходимости можно заменить в любое время.

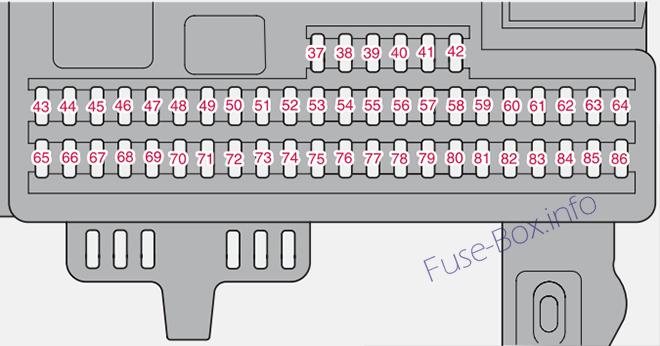

Пассажирский салон
| № | Описание | Amp |
|---|---|---|
| 37. | Не используется | |
| 38. | Не используется | |
| 39. | Не используется | |
| 40. | Не используется | |
| 41. | Не используется | |
| 42. | Не используется | |
| 43. | Аудиосистема, навигационная система Volvo (опция) | 15A |
| 44. | Дополнительная удерживающая система (SRS) | 10A |
| 45. | Розетка на 12 вольт на заднем сиденье | 15A |
| 46. | Освещение - бардачок, приборная панель и пространство для ног | 5A |
| 47. | Внутреннее освещение | 5A |
| 48. | Не используется | |
| 49. | Дополнительная удерживающая система (SRS), датчик веса пассажира (OWS) | 10A |
| 50. | Не используется | |
| 51. | Система помощи при парковке (опция), полный привод, биксеноновые фары (опция) | 10A |
| 52. | Модуль управления коробкой передач (TCM), ABS | 5A |
| 53. | Усилитель руля | 10A |
| 54. | Модуль управления двигателем (ECM) | 10A |
| 55. | Не используется | |
| 56. | Модуль управления сиреной | 10A |
| 57. | Бортовой диагностический разъем, выключатель стоп-сигнала | 15A |
| 58. | Правый дальний свет, реле дополнительных огней | 7.5A |
| 59. | Левый дальний свет | 7.5 |
| 60. | Сиденье водителя с подогревом (опция) | 15A |
| 61. | Обогрев сиденья пассажира (опция) | 15A |
| 62. | Люк (опция) | 20A |
| 63. | Электрические стеклоподъемники и дверной замок - дверь со стороны заднего пассажира | 20A |
| 64. | Аудио система. Навигационная система Volvo (опция) | 5A |
| 65. | Аудио система | 5A |
| 66. | Модуль управления аудиосистемой (ICM), климатическая система | 10A |
| 67. | Не используется | |
| 68. | Круиз-контроль | 5A |
| 69. | Климатическая система, датчик дождя (опция) | 5A |
| 70. | Не используется | |
| 71. | Не используется | |
| 72. | Не используется | |
| 73. | Люк, переднее потолочное освещение, зеркало с автоматическим затемнением, (опция) напоминание о непристегнутом ремне | 5A |
| 74. | Реле топливного насоса | 15A |
| 75. | Не используется | |
| 76. | Не используется | |
| 77. | Розетка на 12 фт в багажнике, модуль управления дополнительным оборудованием (АЕМ) | 15A |
| 78. | Не используется | |
| 79. | Фонари заднего хода | 5A |
| 80. | Не используется | |
| 81. | Электрические стеклоподъемники и дверной замок - задняя дверь со стороны водителя | 20A |
| 82. | Электрические стеклоподъемники и дверной замок - дверь со стороны переднего пассажира | 25A |
| 83. | Электрические стеклоподъемники и дверной замок — передняя дверь со стороны водителя | 25A |
| 84. | Пассажирское сиденье с электроприводом | 25A |
| 85. | Сиденье водителя с электроприводом | 25A |
| 86. | Реле освещения салона, освещение багажника, сиденья с электроприводом | 5A |
2008
Моторного отсека
| № | Описание | Amp |
|---|---|---|
| 1. | Вентилятор радиатора | 50 A |
| 2. | Усилитель руля. | 80 A |
| 3. | Питание к блоку предохранителей в салоне | 60 A |
| 4. | Питание к блоку предохранителей в салоне | 60 A |
| 5. | Элемент климат-контроля, дополнительный отопитель PTC (опция) | 80 A |
| 6. | Свечи накаливания (4-цил. дизель). | 60 A |
| 6. | Свечи накаливания (5-цил. дизель). | 70 A |
| 7. | насос АБС. | 30 A |
| 8. | Клапаны АБС | 20 A |
| 9. | Функции двигателя | 30 A |
| 10. | Вентилятор. | 40 A |
| 11. | Омыватели фар | 20 A |
| 12. | Подача на обогрев заднего стекла. | 30 A |
| 13. | Реле стартера. | 30 A |
| 14. | Проводка прицепа | 40 A |
| 15. | Бронировать | - |
| 16. | Питание информационно-развлекательной системы. | 30 A |
| 17. | Стеклоочистители. | 30 A |
| 18. | Питание к блоку предохранителей в салоне | 40 A |
| 19. | Бронировать | - |
| 20. | Horn | 15 A |
| 21. | Дополнительный топливный отопитель, отопитель салона. | 20 A |
| 22 . | Бронировать | - |
| 23. | Модуль управления двигателем ECM (5-цил. бензин), коробка передач (TCM) | 10 A |
| 24. | Топливный фильтр с подогревом, маслоуловитель с положительным температурным коэффициентом (5-цил. дизель) | 20 A |
| 25. | Бронировать | - |
| 26. | Замок зажигания | 15 A |
| 27. | Компрессор кондиционера | 10 A |
| 28. | Бронировать | - |
| 29. | Передняя противотуманная фара | 15 A |
| 30. | Блок управления двигателем ECM (бензиновый 1,6 л, дизельный 2,0 л) | 3 A |
| 31. | Регулятор напряжения, генератор 4-цил. | 10 A |
| 32. | Форсунки (5-цил. бензин), лямбда-зонд (4-цил. бензин), охладитель наддувочного воздуха (4-цил. дизель), датчик массового расхода воздуха и турбонаддув (5-цил. дизель) | 10 A |
| 33. | Лямбда-зонд и вакуумный насос (5-цил. бензин), блок управления двигателем (5-цил. дизель), подогреватель дизельного фильтра (4-цил. дизель). | 20 A |
| 34. | Катушки зажигания (бензин), форсунки (бензин 1,6 л), топливный насос (4-цил. дизель), реле давления, климат-контроль (5-цил.), свечи накаливания и система контроля выбросов рециркуляции отработавших газов (5-цил. дизель) | 10 A |
| 35. | Датчики двигателя для клапанов, катушка реле, элемент PTC кондиционера, маслоуловитель (5-цил. Бензин), модуль управления двигателем ECM (5-цил. Дизель), адсорбер (бензин), форсунки (бензин 1,8/2,0 л), MAF датчик массового расхода воздуха (5-цил. Бензин, 4-цил. Дизель), турбоконтроль (4-цил. Дизель), реле давления гидроусилителя руля (1,6 л бензин), контроль выбросов EGR (4-цил. Дизель) | 15 A |
| 36. | Модуль управления двигателем ECM (не 5-цил. дизель), датчик положения педали акселератора, лямбда-зонд (5-цил. дизель) | 10 A |
- 19—36 относятся к типу «Mini Fuse».
- Предохранители 7—18 относятся к типу «JCASE» и должны заменяться на официальной станции техобслуживания Volvo.
- Предохранители 1—6 относятся к типу Midi Fuse и могут быть заменены только на официальной станции техобслуживания Volvo.
Пассажирский салон
| № | Описание | Amp |
|---|---|---|
| 37. | Бронировать | - |
| 38. | Бронировать | - |
| 39. | Бронировать | - |
| 40. | Бронировать | - |
| 41. | Бронировать | - |
| 42. | Бронировать | - |
| 43. | Телефон, аудиосистема, РТИ (опция) | 15A |
| 44. | Система SRS, модуль управления двигателем ECM (5-цил.) | 10A |
| 45. | Розетка | 15A |
| 46. | Салон, перчаточный ящик и плафон освещения | 5A |
| 47. | Внутреннее освещение | 5A |
| 48. | Шайба | 15A |
| 49. | система SRS | 10A |
| 50. | Бронировать | - |
| 51. | Доп.отопитель салона, полный привод, реле топливного фильтра, подогрев | 10A |
| 52. | Модуль управления коробкой передач (TCM), система ABS | 5A |
| 53. | Усилитель руля | 10A |
| 54. | Помощь при парковке, биксенон (опция) | 10A |
| 55. | Модуль бесключевого управления | 20A |
| 56. | Модуль дистанционного управления, модуль управления сиреной | 10A |
| 57. | Разъем канала передачи данных (DLC), выключатель стоп-сигнала | 15A |
| 58. | Дальний свет (правый), катушка реле дополнительных фар | 7,5A |
| 59. | Дальний свет, левый | 7,5A |
| 60. | Обогрев сиденья (со стороны водителя) | 15A |
| 61. | Обогрев сидений (со стороны пассажира) | 15A |
| 62. | Люк на крыше | 20A |
| 63. | Питание к задней правой двери | 20A |
| 64. | РТИ (опция) | 5A |
| 65. | Информационно-развлекательная система | 5A |
| 66. | Модуль управления информационно-развлекательной системой (ICM), климат-контроль | 10A |
| 67. | Бронировать | - |
| 68. | Круиз-контроль | 5A |
| 69. | Климат-контроль, датчик дождя, кнопка BLIS | 5A |
| 70. | Бронировать | - |
| 71. | Бронировать | - |
| 72. | Бронировать | - |
| 73. | Люк в крыше, потолочная консоль внутреннего освещения (OHC), напоминание о непристегнутом заднем ремне безопасности, зеркало с автоматическим затемнением | 5A |
| 74. | Реле топливного насоса | 15A |
| 75. | Бронировать | - |
| 76. | Бронировать | - |
| 77. | Электрическая розетка в багажном отделении, вспомогательный электронный модуль (AEM) | 15A |
| 78. | Бронировать | - |
| 79. | Фонарь заднего хода | 5A |
| 80. | Бронировать | - |
| 81. | Подача к задней левой двери | 20A |
| 82. | Подача к передней правой двери | 25A |
| 83. | Подача к передней левой двери | 25A |
| 84. | Пассажирское сиденье с электроприводом | 25A |
| 85. | Сиденье водителя с электроприводом | 25A |
| 86. | Освещение салона, освещение грузового отсека, сиденья с электроприводом, индикатор уровня топлива (1.8F) | 5A |
2009, 2010
Моторного отсека
| № | Описание | Amp |
|---|---|---|
| 1. | Вентилятор охлаждающей жидкости (радиатор) | 50A |
| 2. | Усилитель руля | 80A |
| 3. | Подвод к блоку предохранителей в салоне | 60A |
| 4. | Подвод к блоку предохранителей в салоне | 60A |
| 5. | Элемент климатического блока | 80A |
| 6. | Не используется | |
| 7. | насос АБС | 30A |
| 8. | Клапаны АБС | 20A |
| 9. | Функции двигателя | 30A |
| 10. | Вентилятор климатической системы | 40A |
| 11. | Омыватели фар | 20A |
| 12. | Подача на обогрев заднего стекла | 30A |
| 13. | Реле стартера | 30A |
| 14. | Соединитель прицепа (аксессуар) | 40A |
| 15. | Не используется | |
| 16. | Подача на аудиосистему | 30A |
| 17 . | Дворники | 30A |
| 18 . | Подвод к блоку предохранителей в салоне | 40A |
| 19 . | Не используется | |
| 20. | Horn | 15A |
| 21. | Не используется | |
| 22. | Не используется | |
| 23. | Модуль управления двигателем (ECM)/модуль управления коробкой передач (TCM) | 10A |
| 24. | Не используется | |
| 25. | Не используется | |
| 26. | Замок зажигания | 15A |
| 27. | Компрессор кондиционера | 10A |
| 28. | Не используется | |
| 29. | Передние противотуманные фары (опция) | 15A |
| 30. | Не используется | |
| 31. | Не используется | |
| 32. | Топливные форсунки | 10A |
| 33. | Датчик кислорода с подогревом, вакуумный насос | 20A |
| 34. | Катушки зажигания, датчик давления блока климата | 10A |
| 35. | Клапаны датчика двигателя, реле кондиционера, катушка реле, маслоуловитель элемента PTC, адсорбер, массовый расходомер воздуха | 15A |
| 36. | Модуль управления двигателем (ECM), датчик дроссельной заслонки | 10A |
- Предохранители 1–18 представляют собой реле/автоматические выключатели, и их должен снимать или заменять только авторизованный специалист по обслуживанию Volvo.
- Предохранители 19–36 при необходимости можно заменить в любое время.
Пассажирский салон
| № | Описание | Amp |
|---|---|---|
| - | Предохранитель 37-42, не используется | - |
| 43. | Аудиосистема, Bluetooth, навигационная система Volvo (опция) | 15A |
| 44. | Дополнительная система пассивной безопасности (SRS), модуль управления двигателем | 10A |
| 45. | Розетка на 12 вольт на заднем сиденье | 15A |
| 46. | Освещение - бардачок, приборная панель и пространство для ног | 5A |
| 47. | Внутреннее освещение | 5A |
| 48. | Омыватели ветрового стекла | 15A |
| 49. | Дополнительная удерживающая система (SRS), датчик веса пассажира (OWS) | 10A |
| 50. | Не используется | |
| 51. | Полный привод, реле топливного фильтра | 10A |
| 52. | Модуль управления коробкой передач (TCM), ABS | 5A |
| 53. | Усилитель руля | 10A |
| 54. | Система помощи при парковке (опция), активные поворотные огни (опция) | 10A |
| 55. | Не используется | |
| 56. | Модуль дистанционного ключа Volvo Navigation System, модуль управления сиреной сигнализации | 10A |
| 57. | Бортовой диагностический разъем, выключатель стоп-сигнала | 15A |
| 58. | Правый дальний свет, реле дополнительных огней | 7.5A |
| 59. | Левый дальний свет | 7.5A |
| 60. | Сиденье водителя с подогревом (опция) | 15A |
| 61. | Сиденье пассажира с подогревом (опция) | 15A |
| 62. | Люк (опция) | 20A |
| 63. | Электрические стеклоподъемники и дверной замок — задняя дверь со стороны пассажира | 20A |
| 64. | Аудиосистема, навигационная система Volvo (опция) | 5A |
| 65. | Аудио система | 5A |
| 66. | Модуль управления аудиосистемой (ICM), климатическая система | 10A |
| 67. | Не используется | |
| 68. | Круиз-контроль | 5A |
| 69. | Климатическая система, датчик дождя (опция), кнопка BUS (опция) | 5A |
| 70. | Не используется | |
| 71. | Не используется | |
| 72. | Не используется | |
| 73. | Люк, переднее потолочное освещение, зеркало с автоматическим затемнением (опция), напоминание о непристегнутом ремне | 5A |
| 74. | Реле топливного насоса | 15A |
| 75. | Не используется | |
| 76. | Не используется | |
| 77. | Модуль управления дополнительным оборудованием (AEM) | 15A |
| 78. | Не используется | |
| 79. | Фонари заднего хода | 5A |
| 80. | Не используется | |
| 81. | Электрические стеклоподъемники и дверной замок — задняя дверь со стороны водителя | 20A |
| 82. | Электростеклоподъемник - боковая дверь переднего пассажира | 25A |
| 83. | Электрические стеклоподъемники и дверной замок — передняя дверь со стороны водителя | 25A |
| 84. | Пассажирское сиденье с электроприводом | 25A |
| 85. | Сиденье водителя с электроприводом | 25A |
| 86. | Реле освещения салона, освещение багажника, сиденья с электроприводом | 5A |
2011
Моторного отсека
| № | Описание | Amp |
|---|---|---|
| 1. | Вентилятор охлаждающей жидкости (радиатор) | 50A |
| 2. | Усилитель руля | 80A |
| 3. | Подвод к блоку предохранителей в салоне | 60A |
| 4. | Подвод к блоку предохранителей в салоне | 60A |
| 5. | Элемент климатического блока | 80A |
| 6. | Не используется | |
| 7. | насос АБС | 30A |
| 8. | Клапаны АБС | 20A |
| 9. | Функции двигателя | 30A |
| 10. | Вентилятор климатической системы | 40A |
| 11. | Омыватели фар | 20A |
| 12. | Подача на обогрев заднего стекла | 30A |
| 13. | Реле стартера | 30A |
| 14. | Соединитель прицепа (аксессуар) | 40A |
| 15. | Не используется | |
| 16. | Подача на аудиосистему | 30A |
| 17. | Дворники | 30A |
| 18. | Подвод к блоку предохранителей в салоне | 40A |
| 19. | Не используется | |
| 20. | Horn | 15A |
| 21. | Не используется | |
| 22. | Не используется | |
| 23. | Модуль управления двигателем (ECM)/модуль управления коробкой передач (TCM) | 10A |
| 24. | Не используется | |
| 25. | Не используется | |
| 26. | Замок зажигания | 15A |
| 27. | Компрессор кондиционера | 10A |
| 28. | Не используется | |
| 29. | Передние противотуманные фары (опция) | 15A |
| 30. | Не используется | |
| 31. | Не используется | |
| 32. | Топливные форсунки | 10A |
| 33. | Датчик кислорода с подогревом, вакуумный насос | 20A |
| 34. | Катушки зажигания, датчик давления блока климата | 10A |
| 35. | Клапаны датчика двигателя, реле кондиционера, катушка реле, маслоуловитель элемента PTC, адсорбер, массовый расходомер воздуха | 15A |
| 36. | Модуль управления двигателем (ECM), датчик дроссельной заслонки | 10A |
- Предохранители 1–18 представляют собой реле/автоматические выключатели, и их должен снимать или заменять только авторизованный специалист по обслуживанию Volvo.
- Предохранители 19–36 при необходимости можно заменить в любое время.
Пассажирский салон
| № | Описание | Amp |
|---|---|---|
| - | Предохранитель 37-42, не используется | - |
| 43. | Аудиосистема, Bluetooth, навигационная система Volvo (опция) | 15A |
| 44. | Дополнительная система пассивной безопасности (SRS), модуль управления двигателем | 10A |
| 45. | Розетка на 12 вольт на заднем сиденье | 15A |
| 46. | Освещение - бардачок, приборная панель и пространство для ног | 5A |
| 47. | Внутреннее освещение | 5A |
| 48. | Омыватели ветрового стекла | 15A |
| 49. | Дополнительная удерживающая система (SRS), датчик веса пассажира (OWS) | 10A |
| 50. | Не используется | |
| 51. | Полный привод, реле топливного фильтра | 10A |
| 52. | Модуль управления коробкой передач (TCM), ABS | 5A |
| 53. | Усилитель руля | 10A |
| 54. | Система помощи при парковке (опция), активные поворотные огни (опция) | 10A |
| 55. | Не используется | |
| 56. | Модуль дистанционного ключа Volvo Navigation System, модуль управления сиреной сигнализации | 10A |
| 57. | Бортовой диагностический разъем, выключатель стоп-сигнала | 15A |
| 58. | Правый дальний свет, реле дополнительных огней | 7.5A |
| 59. | Левый дальний свет | 7.5A |
| 60. | Сиденье водителя с подогревом (опция) | 15A |
| 61. | Сиденье пассажира с подогревом (опция) | 15A |
| 62. | Люк (опция) | 20A |
| 63. | Электрические стеклоподъемники и дверной замок — задняя дверь со стороны пассажира | 20A |
| 64. | Спутниковое радио Sirius (опция) | 5A |
| 65. | Аудио система | 5A |
| 66. | Модуль управления аудиосистемой (ICM), климатическая система | 10A |
| 67. | Не используется | |
| 68. | Круиз-контроль | 5A |
| 69. | Климатическая система, датчик дождя (опция), кнопка BUS (опция) | 5A |
| 70. | Не используется | |
| 71. | Не используется | |
| 72. | Не используется | |
| 73. | Люк, переднее потолочное освещение, зеркало с автоматическим затемнением (опция), напоминание о непристегнутом ремне | 5A |
| 74. | Реле топливного насоса | 15A |
| 75. | Не используется | |
| 76. | Не используется | |
| 77. | Модуль управления дополнительным оборудованием (AEM) | 15A |
| 78. | Не используется | |
| 79. | Фонари заднего хода | 5A |
| 80. | Не используется | |
| 81. | Электрические стеклоподъемники и дверной замок — задняя дверь со стороны водителя | 20A |
| 82. | Электростеклоподъемник - боковая дверь переднего пассажира | 25A |
| 83. | Электрические стеклоподъемники и дверной замок — передняя дверь со стороны водителя | 25A |
| 84. | Пассажирское сиденье с электроприводом | 25A |
| 85. | Сиденье водителя с электроприводом | 25A |
| 86. | Реле освещения салона, освещение багажника, сиденья с электроприводом | 5A |
2012
Моторного отсека
| № | Описание | Amp |
|---|---|---|
| 1. | Охлаждающий вентилятор | 50 A |
| 2. | Усилитель руля | 80 A |
| 3. | Питание к блоку предохранителей в салоне | 60 A |
| 4. | Питание к блоку предохранителей в салоне | 60 A |
| 5. | Элемент PTC, подогреватель воздуха (опция) | 80 A |
| 6. | Свечи накаливания (DRIVe) | 60 A |
| 6. | Свечи накаливания (5-цил. Дизель) | 70 A |
| 7. | насос АБС | 40 A |
| 8. | Клапаны АБС | 20 A |
| 9. | Функции двигателя | 30 A |
| 10. | Вентилятор | 40 A |
| 11. | Омыватели фар | 20 A |
| 12. | Обогрев заднего стекла | 30 A |
| 13. | Соленоид привода, стартер | 30 A |
| 14. | Проводка прицепа (опция) | 40 A |
| 15. | Бронировать | - |
| 16. | Информационно-развлекательная система | 30 A |
| 17. | Стеклоочистители | 30 A |
| 18. | Питание к блоку предохранителей в салоне | 40 A |
| 19. | Бронировать | - |
| 20. | Horn | 15 A |
| 21. | Дополнительный топливный отопитель, отопитель салона (опция) | 20 A |
| 22. | Бронировать | - |
| 23. | Модуль управления двигателем (5-цил. бензин), Модуль управления коробкой передач (5-цил.) | 10 A |
| 23. | Модуль управления коробкой передач (4-цил.) | 15 A |
| 24. | Топливный фильтр с подогревом (5-цил. дизель), элемент PTC, маслоуловитель (5-цил. дизель) | 20 A |
| 25. | Центральный электронный модуль (CEM) (Пуск/Стоп) | 10 A |
| 26. | Замок зажигания | 15 A |
| 27. | Компрессор кондиционера | 10 A |
| 28. | Бронировать | - |
| 29. | Передние противотуманные фары Дневные ходовые огни (DRL) (опция) | 15 A |
| 30. | Насос охлаждающей жидкости (Пуск/Стоп) | 10 A |
| 31. | Регулятор напряжения, генератор (4-цил. бензин) | 10 A |
| 32. | Форсунки (5-цил. Бензин), Клапан управления турбонаддувом (5-цил. Дизель), Датчик уровня масла (5-цил. Дизель) Клапан управления расходом топлива (DRIVe), Датчик массового расхода воздуха (DRIVe), Управление двигателем турбо (Водить машину) | 10 A |
| 33. | Вакуумный насос (5-цил. Бензин), Катушка реле, реле, вакуумный насос (5-цил. Бензин), Модуль управления двигателем (5-цил. Дизель), Топливный фильтр с подогревом (DRIVe) | 20 A |
| 34. | Катушки зажигания (бензин), Реле давления, система климат-контроля (5-цил.), Модуль управления, свечи накаливания (5-цил. Дизель), Регулятор выбросов EGR (5-цил. Дизель), Топливный насос (DRIVe), Лямбда -звук (DRIVe), блок управления двигателем (старт/стоп), катушки реле, реле старт/стоп | 10 A |
| 35. | Катушка реле, реле, система климат-контроля, элемент PTC, маслоуловитель (5-цил. бензин), датчик массового расхода воздуха (5-цил. бензин), клапан управления турбонаддувом (5-цил. бензин), соленоиды, регулировка фаз газораспределения (5-цил. бензин), Форсунки (2,0 л бензин), Клапан EVAP (2,0 л бензин), Клапан топливовоздушной смеси (2,0 л бензин), Регулирующий клапан, давление топлива (5-цил. дизель), Управление двигателем модуль (5-цил. Дизель), Двигатель EGR (DRIVe) | 15 A |
| 36. | Модуль управления двигателем (бензин, DRIVe), Датчик положения педали акселератора (5-цил. Дизель), Лямбда-зонд (5-цил. Дизель) | 10 A |
- Предохранители 1–18 представляют собой реле/автоматические выключатели, и их должен снимать или заменять только авторизованный специалист по обслуживанию Volvo.
- Предохранители 19–36 при необходимости можно заменить в любое время.
Пассажирский салон
| № | Описание | Amp |
|---|---|---|
| 43. | Телематика (опция), Аудиосистема, RTI (опция), Bluetooth (опция) | 15 A |
| 44. | Система SRS, блок управления двигателем (5-цил., DRIVe) | 10 A |
| 45. | Электрическая розетка, салон | 15 A |
| 46. | Пассажирское отделение, перчаточный ящик и плафон освещения | 5 A |
| 47. | Внутреннее освещение, устройство открывания гаражных ворот с дистанционным управлением (опция) | 5 A |
| 48. | Шайба | 15 A |
| 49. | система SRS | 10 A |
| 50. | Бронировать | - |
| 51. | Элемент PTC, подогреватель воздуха (опция), катушка реле, реле, топливный фильтр с подогревом (5-цил. дизель), полный привод | 10 A |
| 52. | Модуль управления коробкой передач, система ABS | 5 A |
| 53. | Усилитель руля | 10 A |
| 54. | Помощь при парковке (опция), ксенон (опция) | 10 A |
| 55. | Модуль управления без ключа (опция) | 20 A |
| 56. | Приемник дистанционного управления, сирена (опция) | 10 A |
| 57. | Разъем канала передачи данных (DLC), выключатель стоп-сигнала | 15 A |
| 58. | Дальний свет, правый, катушка реле, реле, дополнительные лампы (опция) | 7,5 А |
| 59. | Дальний свет, левый | 7,5 А |
| 60. | Обогрев сиденья (со стороны водителя) | 15 A |
| 61. | Обогрев сидений (со стороны пассажира) | 15 A |
| 62. | Люк (опция) | 20 A |
| 63. | Питание к задней правой двери | 20 A |
| 64. | Бронировать | - |
| 65. | Аудио, информационно-развлекательные | 5 A |
| 66. | Аудио, информационно-развлекательная система, климат-контроль | 10 A |
| 67. | Бронировать | - |
| 68. | Круиз-контроль | 5 A |
| 69. | Система климат-контроля, Датчик дождя, Кнопки для BUS (опция), помощь при парковке (опция), DRIVe | 5 A |
| 70. | Бронировать | - |
| 71. | Бронировать | - |
| 72. | Бронировать | - |
| 73. | Люк в крыше (опция), потолочная консоль для внутреннего освещения, напоминание о непристегнутом ремне сзади, затемнение, внутреннее зеркало заднего вида (опция) | 5 A |
| 74. | Топливный насос | 15 A |
| 75. | Бронировать | - |
| 76. | Бронировать | - |
| 77. | Электрическая розетка в багажном отделении, модуль управления, аксессуары (опция) | 15 A |
| 78. | Бронировать | - |
| 79. | Фонарь заднего хода, затемнение, внутреннее зеркало заднего вида (сигнал) | 5 A |
| 80. | Бронировать | - |
| 81. | Подача к задней левой двери | 20 A |
| 82. | Подача к передней правой двери | 25 A |
| 83. | Подача к передней левой двери | 25 A |
| 84. | Сиденье с электроприводом, пассажир | 25 A |
| 85. | Сиденье с электроприводом, водитель | 25 A |
| 86. | Освещение салона, освещение грузового отсека, сиденья с электроприводом, индикатор уровня топлива (2.0F) | 5 A |
Предохранители для функции Старт/Стоп
Предохранители для функции Старт/Стоп
| № | Составная часть | Amp |
|---|---|---|
| 11М/1 | Моторный отсек, электрический распределительный блок | 125 |
| 11М/2 | Датчик, контроль батареи | 15 |
| 25 | Центральный электронный модуль (CEM) (резервная батарея опорного напряжения), дизельный двигатель | 10 |
