Предохранители и реле Volvo S60 (2001-2009)
Схемы относятся к указанным годам и вариантам Volvo S60 (2001-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Расположение предохранителей Volvo S60 2001-2009 гг.
Использована информация из руководств по эксплуатации 2007-2009 годов. Расположение и функции предохранителей в автомобилях более раннего выпуска могут отличаться.
Предохранители прикуривателя (розетка) в Volvo S60 Это предохранитель №11 (гнезда 12 В – передние и задние сиденья) в блоке предохранителей панели приборов под рулевым колесом и предохранитель №8 (гнездо 12 В – багажное отделение) в блоке предохранителей в багажном отделении.
Оглавление
Расположение блока предохранителей

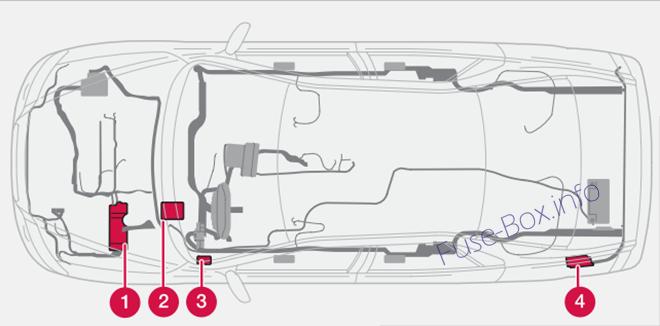

Расположение блока предохранителей

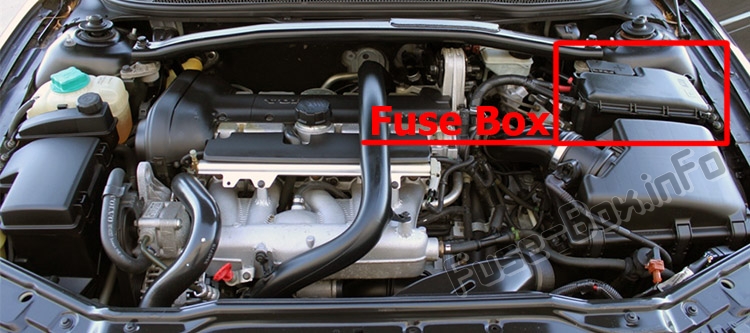

1) Блок реле/предохранителей в моторном отсеке.

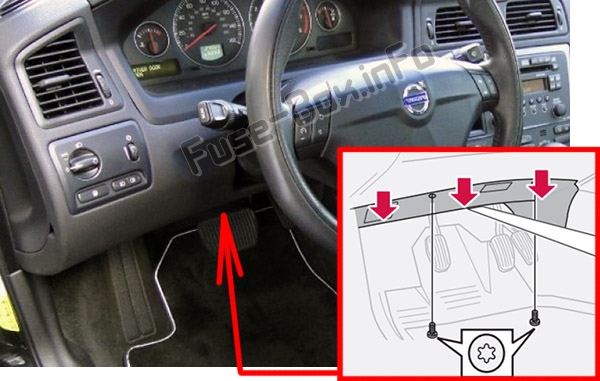

2) Блок предохранителей в салоне под рулем, за пластиковой крышкой.

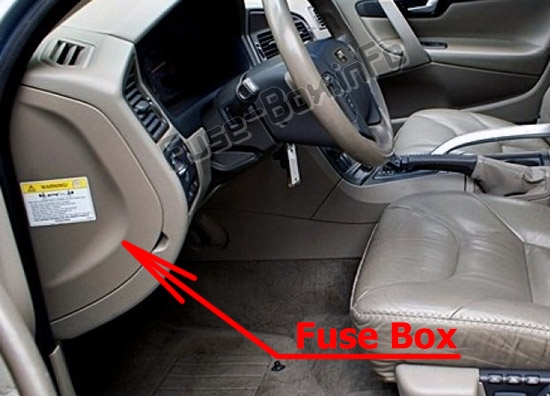

3) Блок предохранителей в салоне, на краю приборной панели.

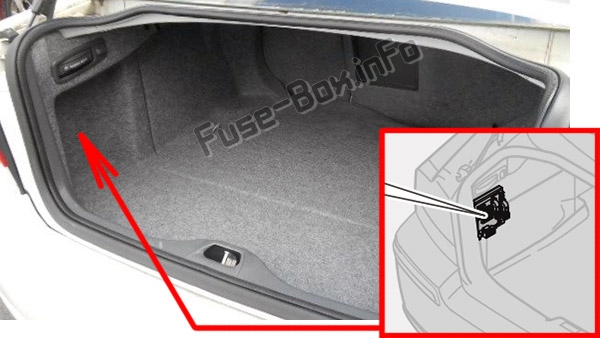

4) Блок предохранителей расположен за панелью со стороны водителя в грузовом отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2007, 2008

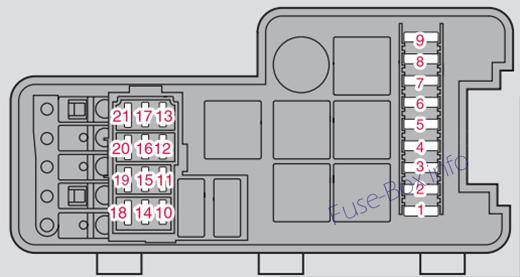

Моторного отсека
| № | Описание | Amp |
|---|---|---|
| 1 | ABS | 30 |
| 2 | ABS | 30 |
| 3 | Омыватели фар (некоторые модели) | 35 |
| 4 | - | |
| 5 | Дополнительные фары (опция) | 20 |
| 6 | Реле стартера | 35 |
| 7 | Дворники | 25 |
| 8 | Топливный насос | 15 |
| 9 | Модуль управления коробкой передач (модели R) | 15 |
| 10 | Катушки зажигания, блок управления двигателем | 20 |
| 11 | Датчик педали дроссельной заслонки, компрессор кондиционера, вентилятор электронного блока | 10 |
| 12 | Блок управления двигателем, топливные форсунки, датчик массового расхода воздуха | 15 |
| 13 | Модуль управления дроссельной заслонкой | 10 |
| 14 | Датчик кислорода с подогревом | 20 |
| 15 | Подогреватель вентиляции картерных газов, электромагнитные клапаны | 10 |
| 16 | Фара ближнего света со стороны водителя | 20 |
| 17 | Фара ближнего света со стороны пассажира | 20 |
| 18 | - | |
| 19 | Питание блока управления двигателем, реле двигателя | 5 |
| 20 | Парковочные огни | 15 |
| 21 | - |

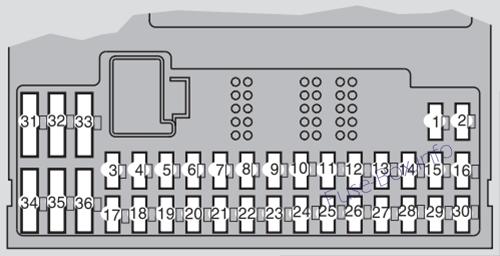

Под рулем
| № | Описание | Amp |
|---|---|---|
| 1 | Обогрев сиденья пассажира (опция) | 15 |
| 2 | Сиденье водителя с подогревом (опция) | 15 |
| 3 | Horn | 15 |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | Сирена сигнализации (опция) | 5 |
| 9 | Питание выключателя стоп-сигналов | 5 |
| 10 | Приборная панель, климатическая установка, электропривод сиденья водителя (опция) | 10 |
| 11 | Розетки 12 вольт - передние и задние сиденья | 15 |
| 12 | - | - |
| 13 | - | - |
| 14 | Стеклоочистители фар (S60 R) | 15 |
| 15 | АБС, ДСТК | 5 |
| 16 | Усилитель руля, Активные биксеноновые фары (опция) | 10 |
| 17 | Передняя противотуманная фара со стороны водителя (опция) | 7.5 |
| 18 | Передняя противотуманная фара со стороны пассажира (опция) | 7.5 |
| 19 | - | - |
| 20 | - | - |
| 21 | Модуль управления коробкой передач, блок заднего хода (M66) | 10 |
| 22 | Дальний свет со стороны водителя | 10 |
| 23 | Дальний свет со стороны пассажира | 10 |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
| 28 | Сиденье пассажира с электроприводом (опция), аудиосистема | 5 |
| 29 | - | - |
| 30 | - | - |
| 31 | - | - |
| 32 | - | - |
| 33 | Вакуумный насос | 20 |
| 34 | Насос омывателя ветрового стекла | 15 |
| 35 | - | - |
| 36 | - | - |

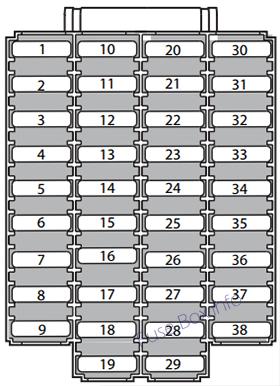

На краю приборной панели
| № | Описание | Amp |
|---|---|---|
| 1 | Сиденье водителя с электроприводом (опция) | 25 |
| 2 | Сиденье пассажира с электроприводом (опция) | 25 |
| 3 | Вентилятор климатической системы | 30 |
| 4 | Модуль управления - дверь переднего пассажира | 25 |
| 5 | Модуль управления - дверь водителя | 25 |
| 6 | Потолочное освещение, верхний электрический модуль управления | 10 |
| 7 | Люк (опция) | 15 |
| 8 | Замок зажигания, система SRS, модуль управления двигателем, иммобилайзер, модуль управления коробкой передач (модели R) | 7,5 |
| 9 | Бортовая диагностика, выключатель фар, датчик угла поворота рулевого колеса, блок управления рулевым колесом | 5 |
| 10 | Аудио система | 20 |
| 11 | Усилитель аудиосистемы (опция) | 30 |
| 12 | Дисплей навигационной системы (опция) | 10 |
| 13-38 | - |

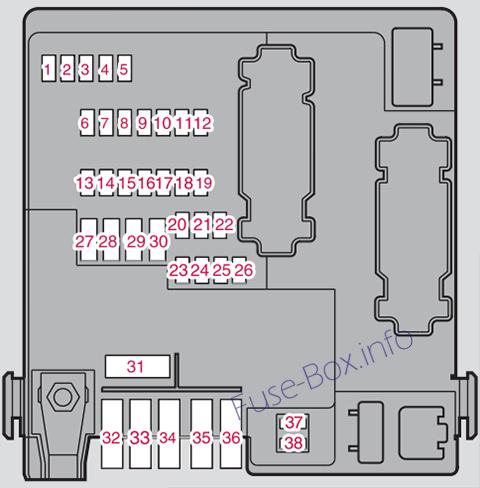

грузовой отсек
| № | Описание | Amp |
|---|---|---|
| 1 | Резервные огни | 10 |
| 2 | Габаритные огни, противотуманки, освещение грузового отсека, освещение номерного знака, стоп-сигналы | 20 |
| 3 | Модуль управления аксессуарами | 15 |
| 4 | - | |
| 5 | Задний электронный модуль | 10 |
| 6 | CD-чейнджер (опция), Навигационная система (опция) | 7.5 |
| 7 | Проводка прицепа (30-подача) - опция | 15 |
| 8 | 12-вольтовая розетка — грузовой отсек | 15 |
| 9 | Боковая дверь заднего пассажира - стеклоподъемники, функция отключения стеклоподъемников | 20 |
| 10 | Задняя дверь со стороны водителя — электростеклоподъемники, функция отключения электростеклоподъемников | 20 |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | Аксессуар аудио | 5 |
| 18 | - | |
| 19 | Складывающиеся подголовники | 15 |
| 20 | Проводка прицепа (15-подача) - опция | 20 |
| 21 | - | |
| 22 | - | |
| 23 | Полный привод | 7.5 |
| 24 | Система шасси Four-C (опция) | 15 |
| 25 | - | |
| 26 | Помощь при парковке (опция) | 5 |
| 27 | Главный предохранитель: проводка прицепа, Four-C, система помощи при парковке, полный привод | 30 |
| 28 | Центральный замок | 15 |
| 29 | Освещение прицепа со стороны водителя: габаритные огни, сигнал поворота (опция) | 25 |
| 30 | Освещение прицепа со стороны пассажира: габаритный огонь, стоп-сигнал, противотуманный свет, сигнал поворота (опция) | 25 |
| 31 | Главный предохранитель: предохранители 37 и 38 | 40 |
| 32 | - | - |
| 33 | - | - |
| 34 | - | - |
| 35 | - | - |
| 36 | - | - |
| 37 | Обогрев заднего стекла | 20 |
| 38 | Обогрев заднего стекла | 20 |
2009
Моторного отсека
| № | Описание | Amp |
|---|---|---|
| 1 | ABS | 30 |
| 2 | ABS | 30 |
| 3 | Омыватели фар (некоторые модели) | 35 |
| 4 | - | |
| 5 | Дополнительные фары (опция) | 20 |
| 6 | Реле стартера | 35 |
| 7 | Дворники | 25 |
| 8 | Топливный насос | 15 |
| 9 | - | |
| 10 | Катушки зажигания, блок управления двигателем | 20 |
| 11 | Датчик педали дроссельной заслонки, компрессор кондиционера, вентилятор электронного блока | 10 |
| 12 | Блок управления двигателем, топливные форсунки, датчик массового расхода воздуха | 15 |
| 13 | Модуль управления дроссельной заслонкой | 10 |
| 14 | Датчик кислорода с подогревом | 20 |
| 15 | Подогреватель вентиляции картерных газов, электромагнитные клапаны | 10 |
| 16 | Фара ближнего света со стороны водителя | 20 |
| 17 | Фара ближнего света со стороны пассажира | 20 |
| 18 | - | |
| 19 | Питание блока управления двигателем, реле двигателя | 5 |
| 20 | Парковочные огни | 15 |
| 21 | Вакуумный насос | 20 |
Под рулем
| № | Описание | Amp |
|---|---|---|
| 1 | Обогрев сиденья пассажира (опция) | 15 |
| 2 | Сиденье водителя с подогревом (опция) | 15 |
| 3 | Horn | 15 |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | Сирена сигнализации (опция) | 5 |
| 9 | Питание выключателя стоп-сигналов | 5 |
| 10 | Приборная панель, климатическая установка, электропривод сиденья водителя (опция) | 10 |
| 11 | Розетки 12 вольт - передние и задние сиденья | 15 |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | АБС, ДСТК | 5 |
| 16 | Усилитель руля, Активные биксеноновые фары (опция) | 10 |
| 17 | Передняя противотуманная фара со стороны водителя (опция) | 7.5 |
| 18 | Передняя противотуманная фара со стороны пассажира (опция) | 7.5 |
| 19 | - | - |
| 20 | - | - |
| 21 | Модуль управления коробкой передач, блок заднего хода (M66) | 10 |
| 22 | Дальний свет со стороны водителя | 10 |
| 23 | Дальний свет со стороны пассажира | 10 |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
| 28 | Сиденье пассажира с электроприводом (опция), аудиосистема | 5 |
| 29 | Топливный насос | 7.5 |
| 30 | - | - |
| 31 | - | - |
| 32 | - | - |
| 33 | Вакуумный насос | 20 |
| 34 | Насос омывателя ветрового стекла | 15 |
| 35 | - | - |
| 36 | - | - |
На краю приборной панели
| № | Описание | Amp |
|---|---|---|
| 1 | Сиденье водителя с электроприводом (опция) | 25 |
| 2 | Сиденье пассажира с электроприводом (опция) | 25 |
| 3 | Вентилятор климатической системы | 30 |
| 4 | Модуль управления - дверь переднего пассажира | 25 |
| 5 | Модуль управления - дверь водителя | 25 |
| 6 | Потолочное освещение, верхний электрический модуль управления | 10 |
| 7 | Люк (опция) | 15 |
| 8 | Замок зажигания, система SRS, блок управления двигателем, иммобилайзер) | 7,5 |
| 9 | Бортовая диагностика, выключатель фар, датчик угла поворота рулевого колеса, блок управления рулевым колесом | 5 |
| 10 | Аудио система | 20 |
| 11 | Усилитель аудиосистемы (опция) | 30 |
| 12 | Дисплей навигационной системы (опция) | 10 |
| 13-38 | - |
грузовой отсек
| № | Описание | Amp |
|---|---|---|
| 1 | Резервные огни | 10 |
| 2 | Габаритные огни, противотуманки, освещение грузового отсека, освещение номерного знака, стоп-сигналы | 20 |
| 3 | Модуль управления аксессуарами | 15 |
| 4 | - | |
| 5 | Задний электронный модуль | 10 |
| 6 | CD-чейнджер (опция), Навигационная система (опция) | 7.5 |
| 7 | Проводка прицепа (30-подача) - опция | 15 |
| 8 | 12-вольтовая розетка — грузовой отсек | 15 |
| 9 | Боковая дверь заднего пассажира - стеклоподъемники, функция отключения стеклоподъемников | 20 |
| 10 | Задняя дверь со стороны водителя — электростеклоподъемники, функция отключения электростеклоподъемников | 20 |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | Аксессуар аудио | 5 |
| 18 | - | |
| 19 | Складывающиеся подголовники | 15 |
| 20 | Проводка прицепа (15-подача) - опция | 20 |
| 21 | - | |
| 22 | - | |
| 23 | Полный привод | 7.5 |
| 24 | Система шасси Four-C (опция) | 15 |
| 25 | - | |
| 26 | Помощь при парковке (опция) | 5 |
| 27 | Главный предохранитель: проводка прицепа, Four-C, система помощи при парковке, полный привод | 30 |
| 28 | Центральный замок | 15 |
| 29 | Освещение прицепа со стороны водителя: габаритные огни, сигнал поворота (опция) | 25 |
| 30 | Освещение прицепа со стороны пассажира: габаритный огонь, стоп-сигнал, противотуманный свет, сигнал поворота (опция) | 25 |
| 31 | Главный предохранитель: предохранители 37 и 38 | 40 |
| 32 | - | - |
| 33 | - | - |
| 34 | - | - |
| 35 | - | - |
| 36 | - | - |
| 37 | Обогрев заднего стекла | 20 |
| 38 | Обогрев заднего стекла | 20 |
