Предохранители и реле Volvo S60 (2011-2014)
Схемы относятся к указанным годам и вариантам Volvo S60 (2011-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Расположение предохранителей Volvo S60 2011-2014
Предохранители прикуривателя (розетка) в Volvo S60 Это предохранитель № 22 (гнездо 12 В) в блоке предохранителей «А» под бардачком и предохранитель № 7 (гнездо 12 В сзади) в блоке предохранителей в багажнике.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
1) Под бардачком
Блок предохранителей расположен под облицовкой.

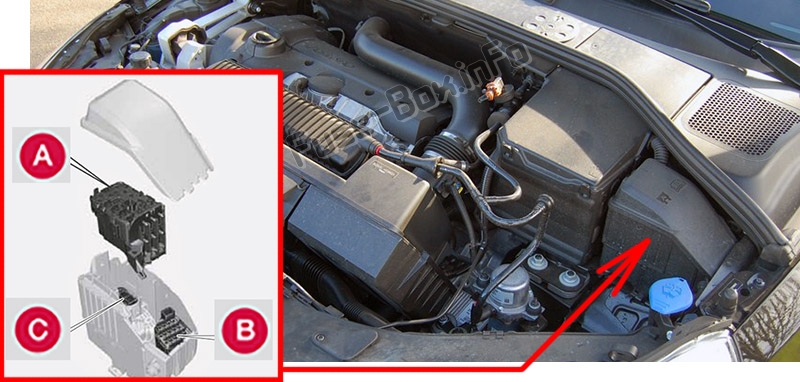

2) Моторный отсек

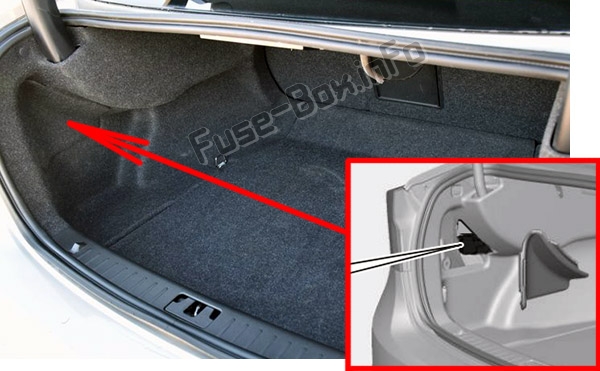

3) Багажник
Находится за обивкой с левой стороны багажника.
Схемы блока предохранителей
Схемы блока предохранителей
2011

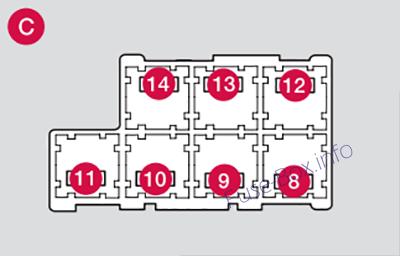

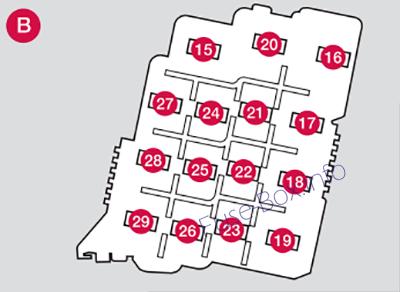

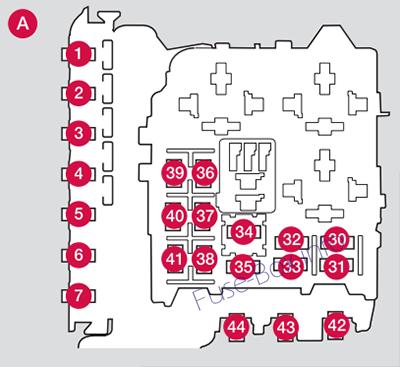

Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель | 50 |
| 2 | Автоматический выключатель | 50 |
| 3 | Автоматический выключатель | 60 |
| 4 | Автоматический выключатель | 60 |
| 5 | Автоматический выключатель | 60 |
| 6 | - | |
| 7 | - | |
| 8 | Омыватели фар (опция) | 20 |
| 9 | Дворники | 30 |
| 10 | ||
| 11 | Вентилятор климатической системы | 40 |
| 12 | ||
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | ||
| 16 | Active Bending Lights — корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль | 20 |
| 18 | подача АБС 15 | 5 |
| 19 | Рулевое усилие в зависимости от скорости (опция) | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | Вакуумный насос И5Т | 5 |
| 23 | Панель освещения | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Реле - блок моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления — автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Релейные катушки | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания | 20 |
| 36 | Модуль управления двигателем (ECM), дроссельная заслонка | 10 |
| 37 | ||
| 38 | Клапаны двигателя | 10 |
| 39 | EVAP/датчик кислорода с подогревом/впрыск топлива | 15 |
| 40 | ||
| 41 | Обнаружение утечки топлива | 5 |
| 42 | ||
| 43 | Охлаждающий вентилятор | 80 |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.

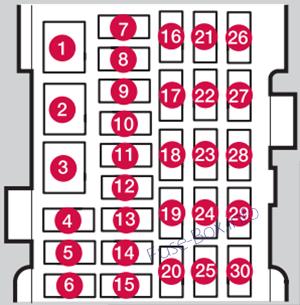

Под бардачком (блок предохранителей А)
| № | Функция | A |
|---|---|---|
| 1 | Автоматический выключатель - информационно-развлекательная система | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Бесключевой привод (опция) (дверные ручки) | 5 |
| 7 | ||
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 7.5 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | Складывающиеся подголовники задних сидений | 15 |
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Информационно-развлекательная система, дисплей навигационной системы (опция) | 10 |
| 18 | Информационно-развлекательная система | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | ||
| 21 | Люк с электроприводом (опция), плафон освещения салона, датчик климат-контроля | 5 |
| 22 | 12-вольтовые розетки | 15 |
| 23 | Сиденье переднего пассажира с подогревом (опция) | 15 |
| 24 | Сиденье водителя с подогревом (опция) | 15 |
| 25 | ||
| 26 | Сиденье заднего пассажира с подогревом (правое) (опция) | 15 |
| 27 | Сиденье заднего пассажира с подогревом (левое) (опция) | 15 |
| 28 | Система помощи при парковке (опция), навигационная система Volvo (опция), камера помощи при парковке (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 5 |
| 30 | Активная система шасси (опция) | 10 |

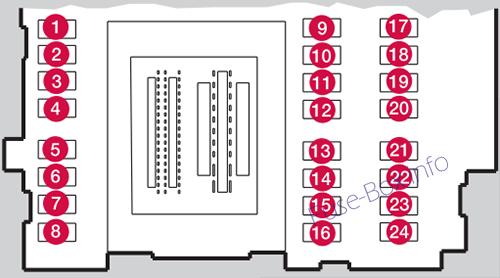

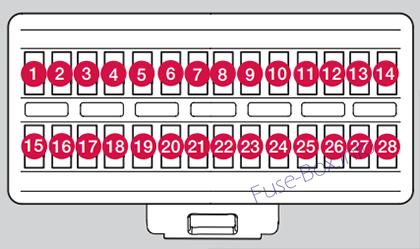

Под бардачком (блок предохранителей B)
| № | Функция | Amp |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Переднее плафон освещения, сиденье(я) с электроприводом (опция) | 7.5 |
| 4 | Информационный дисплей панели приборов | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Плафон освещения, датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Задний центральный замок и лючок бензобака | 10 |
| 9 | Шайбы | 15 |
| 10 | Омыватель ветрового стекла | 15 |
| 11 | Разблокировка багажника | 10 |
| 12 | - | |
| 13 | Топливный насос | 20 |
| 14 | Приемник дистанционного ключа, Сигнализация, Климатическая система | 5 |
| 15 | Блокировка рулевого колеса | 15 |
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | - | |
| 18 | Система подушек безопасности, система веса пассажира | 10 |
| 19 | Передний радар адаптивного круиз-контроля (опция) | 5 |
| 20 | Педаль акселератора, зеркала заднего вида с электроприводом, задние сиденья с подогревом (опция) | 7.5 |
| 21 | Информационно-развлекательная система, CD и радио | 15 |
| 22 | Стоп-сигналы | 5 |
| 23 | Люк с электроприводом (опция) | 20 |
| 24 | Иммобилайзер | 5 |

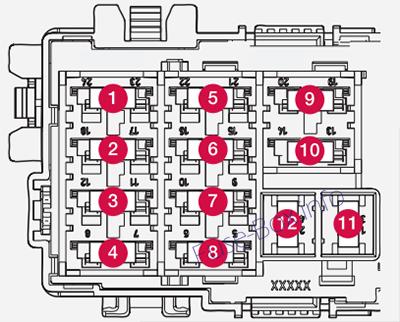

грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | - | |
| 6 | ||
| 7 | Задняя розетка 12 вольт | 15 |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | - | - |
2012
Моторного отсека
| № | Функция | Amp |
|---|---|---|
| 1 | Автоматический выключатель | 50 |
| 2 | Автоматический выключатель | 50 |
| 3 | Автоматический выключатель | 60 |
| 4 | Автоматический выключатель | 60 |
| 5 | Автоматический выключатель | 60 |
| 6 | - | |
| 7 | - | |
| 8 | Омыватели фар (опция) | 20 |
| 9 | Дворники | 30 |
| 10 | - | |
| 11 | Вентилятор климатической системы | 40 |
| 12 | - | |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | - | |
| 16 | Active Bending Lights — корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль | 20 |
| 18 | ABS | 5 |
| 19 | Рулевое усилие в зависимости от скорости (опция) | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | Вакуумный насос (5-цилиндровый двигатель) | 5 |
| 23 | Панель освещения | 5 |
| 24 | - | |
| 25 | - | |
| 26 | - | |
| 27 | Реле - блок моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления — автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Релейные катушки | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания | 20 |
| 36 | Модуль управления двигателем | 10 |
| 37 | Система впрыска, массовый расходомер воздуха | 15 |
| 38 | Компрессор кондиционера, клапаны двигателя, блок управления двигателем | 10 |
| 39 | Клапан EVAP, датчик кислорода с подогревом | 15 |
| 40 | Вакуумный насос/обогреватель вентиляции картера (5-цилиндровый двигатель) | 20 |
| 41 | Обнаружение утечки топлива | 5 |
| 42 | ||
| 43 | Охлаждающий вентилятор | 60 (5-цил. двигатель) 80 (6-цил. двигатель) |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Под бардачком (блок предохранителей А)
| № | Функция | A |
|---|---|---|
| 1 | Автоматический выключатель - информационно-развлекательная система | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Бесключевой привод (опция) (дверные ручки) | 5 |
| 7 | ||
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 7.5 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | Складывающиеся подголовники задних сидений | 15 |
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Информационно-развлекательная система, спутниковое радио Sirius (опция) | 10 |
| 18 | Информационно-развлекательная система | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | - | |
| 21 | Люк с электроприводом (опция), плафон освещения салона, датчик климат-контроля | 5 |
| 22 | 12-вольтовые розетки | 15 |
| 23 | Заднее сиденье с подогревом (опция) (со стороны пассажира) | 15 |
| 24 | Подогрев заднего сиденья (опция) (со стороны водителя) | 15 |
| 25 | - | |
| 26 | Сиденье переднего пассажира с подогревом (опция) | 15 |
| 27 | Сиденье водителя с подогревом (опция) | 15 |
| 28 | Система помощи при парковке (опция), модуль управления сцепкой прицепа (опция), камера помощи при парковке (опция), информационная система слепых зон (BUS) (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 5 |
| 30 | Активная система шасси (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | A |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Переднее освещение салона, элементы управления электрическими стеклоподъемниками двери водителя, сиденья с электроприводом (дополнительно), беспроводная система управления HomeLInk® (дополнительно) | 7.5 |
| 4 | Информационный дисплей панели приборов | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Плафон освещения, датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок: лючок бензобака | 10 |
| 9 | ||
| 10 | Омыватель ветрового стекла | 15 |
| 11 | Багажник открыт | 10 |
| 12 | ||
| 13 | Топливный насос | 20 |
| 14 | Панель управления климатической системой | 5 |
| 15 | ||
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | ||
| 18 | Система подушек безопасности, датчик веса пассажира | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Педаль акселератора, функция автоматического затемнения зеркал, подогрев задних сидений (опция) | 7.5 |
| 21 | - | |
| 22 | Стоп-сигналы | 5 |
| 23 | Люк с электроприводом (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | - | |
| 6 | ||
| 7 | Задняя розетка 12 вольт | 15 |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | - | - |
2013
Моторного отсека
| № | Функция | A |
|---|---|---|
| 1 | Автоматический выключатель | 50 |
| 2 | Автоматический выключатель | 50 |
| 3 | Автоматический выключатель | 60 |
| 4 | Автоматический выключатель | 60 |
| 5 | Автоматический выключатель | 60 |
| 6 | ||
| 7 | ||
| 8 | Омыватели фар (опция) | 20 |
| 9 | Дворники | 30 |
| 10 | ||
| 11 | Вентилятор климатической системы | 40 |
| 12 | ||
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | ||
| 16 | Регулировка уровня фар Active Bending Lights (опция) | 10 |
| 17 | Центральный электрический модуль | 20 |
| 18 | ABS | 5 |
| 19 | Рулевое усилие в зависимости от скорости (опция) | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | Вакуумный насос (5-цилиндровый двигатель) | 5 |
| 23 | Панель освещения | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Реле - блок моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления — автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Релейные катушки | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания | 20 |
| 36 | Модуль управления двигателем | 10 |
| 37 | Система впрыска, расходомер воздуха, модуль управления двигателем | 15 |
| 38 | Компрессор кондиционера, клапаны двигателя, модуль управления двигателем (6-цил.), соленоиды (только 6-цил. без турбонаддува), расходомер воздуха (только 5-цил.) | 10 |
| 39 | Клапан EVAP, датчик кислорода с подогревом | 15 |
| 40 | Вакуумный насос/обогреватель вентиляции картера (5-цилиндровый двигатель) | 10 |
| 41 | Обнаружение утечки топлива | 5 |
| 42 | ||
| 43 | Охлаждающий вентилятор | 60 (5-цил. двигатель) 80 (6-цил. двигатель) |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Под бардачком (блок предохранителей А)
| № | Функция | A |
|---|---|---|
| 1 | Автоматический выключатель - информационно-развлекательная система | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Бесключевой привод (опция) (дверные ручки) | 5 |
| 7 | ||
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 7.5 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | Складывающиеся подголовники задних сидений | 15 |
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Информационно-развлекательная система, спутниковое радио Sirius (опция) | 10 |
| 18 | Информационно-развлекательная система | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | - | |
| 21 | Люк с электроприводом (опция), плафон освещения салона, датчик климат-контроля | 5 |
| 22 | 12-вольтовые розетки | 15 |
| 23 | Заднее сиденье с подогревом (опция) (со стороны пассажира) | 15 |
| 24 | Заднее сиденье с подогревом (опция) (со стороны водителя) | 15 |
| 25 | - | |
| 26 | Сиденье переднего пассажира с подогревом (опция) | 15 |
| 27 | Сиденье водителя с подогревом (опция) | 15 |
| 28 | Система помощи при парковке (опция), модуль управления сцепкой прицепа (опция), камера помощи при парковке (опция), информационная система слепых зон (BUS) (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 5 |
| 30 | Активная система шасси (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | A |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Переднее освещение салона, элементы управления электрическими стеклоподъемниками двери водителя, сиденья с электроприводом (опция), беспроводная система управления HomeLINK (опция) | 7.5 |
| 4 | Информационный дисплей панели приборов | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Плафон освещения, датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок: лючок бензобака | 10 |
| 9 | ||
| 10 | Омыватель ветрового стекла | 15 |
| 11 | Багажник открыт | 10 |
| 12 | Наружные подголовники задних сидений с электроприводом складывания (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Панель управления климат-системой, Датчик движения "Сигнализация" | 5 |
| 15 | ||
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | ||
| 18 | Система подушек безопасности, датчик веса пассажира | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Педаль газа, функция автоматического затемнения зеркал, подогрев задних сидений (опция) | 7.5 |
| 21 | - | |
| 22 | Стоп-сигналы | 5 |
| 23 | Люк с электроприводом (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | - | |
| 6 | ||
| 7 | Задняя розетка 12 вольт | 15 |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | - | - |
2014
Моторного отсека
| № | Функция | A |
|---|---|---|
| 1 | Автоматический выключатель | 50 |
| 2 | Автоматический выключатель | 50 |
| 3 | Автоматический выключатель | 60 |
| 4 | Автоматический выключатель | 60 |
| 5 | Автоматический выключатель | 60 |
| 6 | - | |
| 7 | - | |
| 8 | Ветровое стекло с закруглением (опция), сторона водителя | 40 |
| 9 | Дворники | 30 |
| 10 | - | |
| 11 | Вентилятор климатической системы | 40 |
| 12 | Ветровое стекло со шторкой (опция), сторона пассажира | 40 |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | Омыватели фар | 20 |
| 16 | Active Bending Lights — корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль | 20 |
| 18 | ABS | 5 |
| 19 | Рулевое усилие в зависимости от скорости (опция) | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | Вакуумный насос (5-цилиндровый двигатель) | 5 |
| 23 | Панель освещения | 5 |
| 24 | - | |
| 25 | - | |
| 26 | - | |
| 27 | Реле - блок моторного отсека | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления — автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера | 15 |
| 33 | Релейные катушки | 5 |
| 34 | Реле стартера | 30 |
| 35 | Катушки зажигания | 20 |
| 36 | Модуль управления двигателем | 10 |
| 37 | Система впрыска, расходомер воздуха, модуль управления двигателем | 15 |
| 38 | Компрессор кондиционера, клапаны двигателя, модуль управления двигателем (6-цил.), соленоиды (только 6-цил. без турбонаддува), расходомер воздуха (только 5-цил.) | 10 |
| 39 | Клапан EVAP, датчик кислорода с подогревом | 15 |
| 40 | Вакуумный насос/обогреватель вентиляции картера (5-цилиндровый двигатель) | 10 |
| 41 | Обнаружение утечки топлива | 5 |
| 42 | - | |
| 43 | Охлаждающий вентилятор | 60 (5-цил. двигатель) 80 (6-цил. двигатель) |
| 44 | Электрогидравлический усилитель руля | 100 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Под бардачком (блок предохранителей А)
| № | Функция | A |
|---|---|---|
| 1 | Автоматический выключатель информационно-развлекательной системы и предохранителей 16-20 | 40 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Бесключевой привод (опция) (дверные ручки) | 5 |
| 7 | - | |
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 7.5 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | Омыватели ветрового стекла | 25 |
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Информационно-развлекательная система, спутниковое радио SiriusXM™ (опция) | 10 |
| 18 | Информационно-развлекательная система | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | ||
| 21 | Люк с электроприводом (опция), плафон освещения салона, климатическая система датчик | 5 |
| 22 | 12-вольтовые розетки | 15 |
| 23 | Заднее сиденье с подогревом (опция) (со стороны пассажира) | 15 |
| 24 | Заднее сиденье с подогревом (опция) (со стороны водителя) | 15 |
| 25 | ||
| 26 | Сиденье переднего пассажира с подогревом (опция) | 15 |
| 27 | Сиденье водителя с подогревом (опция) | 15 |
| 28 | Система помощи при парковке (опция), модуль управления сцепкой прицепа (опция), камера помощи при парковке (опция) Информационная система слепых зон (BLIS) (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 5 |
| 30 | Активная система шасси (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | A |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Переднее освещение салона, элементы управления электрическими стеклоподъемниками двери водителя, сиденья с электроприводом (дополнительно), беспроводная система управления HomeLInk® (дополнительно) | 7.5 |
| 4 | Приборная доска | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Плафон освещения, датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок: лючок бензобака | 10 |
| 9 | Рулевое колесо с электрообогревом (опция) | 15 |
| 10 | Ветровое стекло с электрообогревом (опция) | 15 |
| 11 | Багажник открыт | 10 |
| 12 | Наружные подголовники задних сидений с электроприводом складывания (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Панель управления климатической системой | 5 |
| 15 | ||
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | ||
| 18 | Система подушек безопасности, датчик веса пассажира | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Педаль акселератора, функция автоматического затемнения зеркал, подогрев задних сидений (опция) | 7.5 |
| 21 | - | |
| 22 | Стоп-сигналы | 5 |
| 23 | Люк с электроприводом (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | - | |
| 6 | ||
| 7 | Задняя розетка 12 вольт | 15 |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | - | - |
