Предохранители и реле Volvo S60 (2015-2018)
Схемы относятся к указанным годам и вариантам Volvo S60 (2015-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volvo.
Расположение предохранителей Volvo S60 2015-2018
Предохранители прикуривателя (розетка) в Volvo S60 Это предохранитель № 22 (гнездо 12 В в тоннельной консоли) в блоке предохранителей «А» под перчаточным ящиком и предохранитель № 7 (гнездо 12 В сзади) в блоке предохранителей в багажнике.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

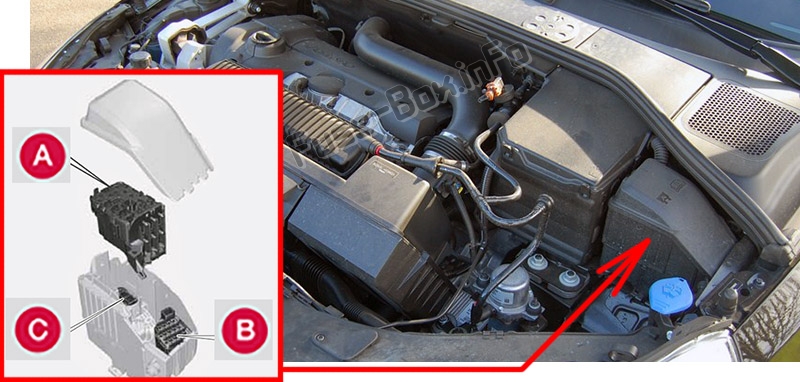

1) Моторный отсек

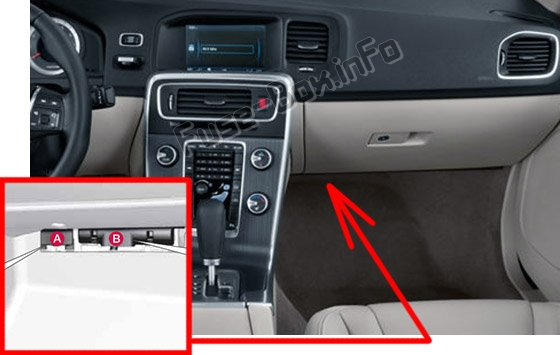

2) Под бардачком Fusebox A (Общие предохранители)
3) Блок предохранителей B под бардачком (предохранители модуля управления)
Он находится под подкладкой.

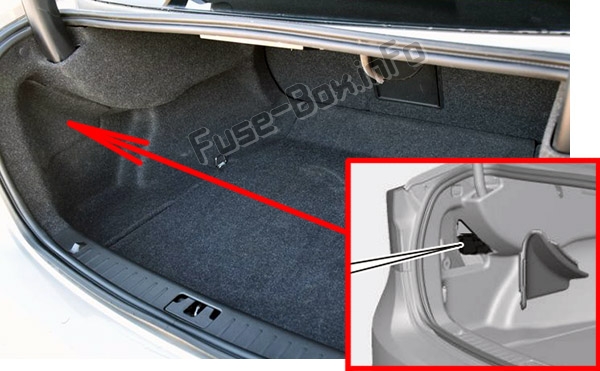

4) Багажник
Находится за обивкой с левой стороны багажника.

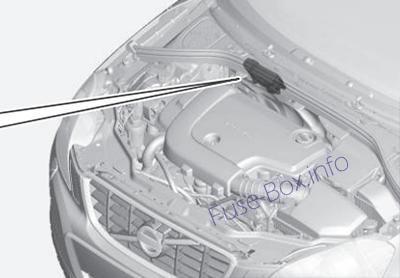

5) Холодная зона моторного отсека (только Start/Stop)
Схемы блока предохранителей
Схемы блока предохранителей
2015

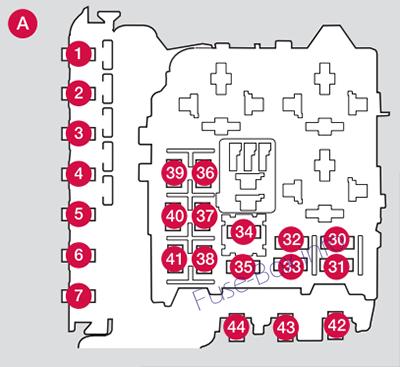

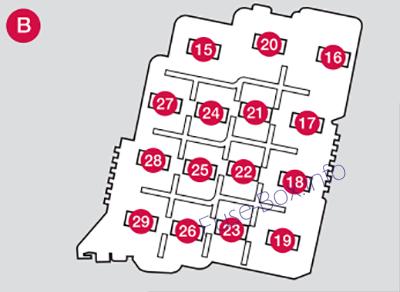

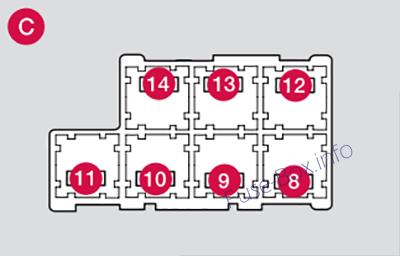

Моторного отсека
| № | Функция | A |
|---|---|---|
| 1 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 50 |
| 2 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком | 50 |
| 3 | Автоматический выключатель: центральный электрический модуль в багажнике (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 4 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 5 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 6 | - | |
| 7 | - | |
| 8 | Ветровое стекло с закруглением (опция), сторона водителя | 40 |
| 9 | Дворники | 30 |
| 10 | - | |
| 11 | Вентилятор климатической установки (не используется на автомобилях с опциональной функцией Start/Stop) | 40 |
| 12 | Ветровое стекло со шторкой (опция), сторона пассажира | 40 |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | Омыватели фар | 20 |
| 16 | Active Bending Lights — корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль (под бардачком) | 20 |
| 18 | ABS | 5 |
| 19 | Регулируемое усилие на руле (опция) | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | - | |
| 23 | Панель освещения | 5 |
| 24 | - | |
| 25 | - | |
| 26 | - | |
| 27 | Катушки реле | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Катушки реле, модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления — автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера (кроме 4-цил. двигателей) | 15 |
| 33 | Катушки реле кондиционера, катушки реле в холодной зоне моторного отсека для старт/стоп | 5 |
| 34 | Реле стартера (не используется на автомобилях с опциональной функцией Start/Stop) | 30 |
| 35 | Блок управления двигателем (4-цил. двигатели) Катушки зажигания (5-/6-цил. двигатели), конденсатор (6-цил. двигатели) | 20 |
| 36 | Модуль управления двигателем (4-цилиндровые двигатели) | 20 |
| 36 | Модуль управления двигателем (5-цил. и 6-цил. двигатели) | 10 |
| 37 | 4-цил. двигатели: расходомер воздуха, термостат, клапан EVAP | 10 |
| 37 | 5-/6-цил. двигатели: система впрыска, расходомер воздуха (только 6-цил. двигатели), блок управления двигателем | 15 |
| 38 | Компрессор кондиционера (5-/6-цил. двигатели), клапаны двигателя, блок управления двигателем (6-цил. двигатели), соленоиды (только 6-цил. без турбонаддува), расходомер воздуха (только 6-цил.) ) | 10 |
| 38 | Клапаны двигателя/масляный насос/центральный кислородный датчик с подогревом (4-цил. двигатели) | 15 |
| 39 | Лямбда-зонды передние/задние с подогревом (4-цил. двигатели), клапан EVAP (5-/6-цил. двигатели), подогреваемые лямбда-зонды (5-/6-цил. двигатели) | 15 |
| 40 | Масляный насос (автоматическая коробка передач)/обогреватель вентиляции картера (5-цил. двигатели) | 10 |
| 40 | Катушки зажигания | 15 |
| 41 | Обнаружение утечки топлива (5-/6-цил. двигатели), блок управления заслонкой радиатора (5-цил. двигатели) | 5 |
| 41 | Обнаружение утечки топлива, реле кондиционера (4-цил. двигатели) | 15 |
| 42 | Насос охлаждающей жидкости (4-цил. двигатели) | 50 |
| 43 | Вентилятор охлаждения (4/5-цил. двигатели) | 60 |
| 43 | Вентилятор охлаждения (6-цил. двигатели) | 80 |
| 44 | Усилитель руля | 100 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.

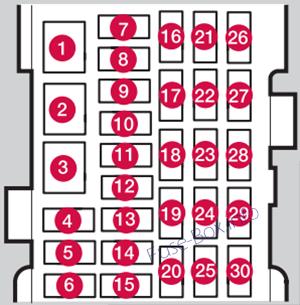

Под бардачком (блок предохранителей А)
| № | Функция | A |
|---|---|---|
| 1 | Автоматический выключатель информационно-развлекательной системы и предохранителей 16-20 | 40 |
| 2 | Омыватели ветрового стекла | 25 |
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | Бесключевой привод (опция) (дверные ручки) | 5 |
| 7 | ||
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 7.5 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | ||
| 16 | Модуль управления информационно-развлекательной системой | 5 |
| 17 | Информационно-развлекательная система: усилитель, спутниковое радио SiriusXM™ (опция) | 10 |
| 18 | Информационно-развлекательная система | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | ||
| 21 | Люк с электроприводом (опция), плафон освещения салона, датчик климат-контроля | 5 |
| 22 | 12-вольтовые розетки в туннельной консоли | 15 |
| 23 | Заднее сиденье с подогревом (опция) (со стороны пассажира) | 15 |
| 24 | Заднее сиденье с подогревом (опция) (со стороны водителя) | 15 |
| 25 | ||
| 26 | Сиденье переднего пассажира с подогревом (опция) | 15 |
| 27 | Сиденье водителя с подогревом (опция) | 15 |
| 28 | Система помощи при парковке (опция), модуль управления сцепкой прицепа (опция), камера помощи при парковке (опция), информационная система слепых зон (BLIS) (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 15 |
| 30 | Активная система шасси (опция) | 10 |

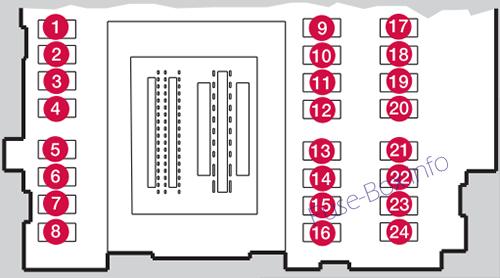

Под бардачком (блок предохранителей B)
| № | Функция | A |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Переднее освещение салона, элементы управления электрическими стеклоподъемниками двери водителя, сиденья с электроприводом (дополнительно), беспроводная система управления HomeLInk® (дополнительно) | 7.5 |
| 4 | Приборная доска | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Плафон освещения, датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок: лючок бензобака | 10 |
| 9 | Рулевое колесо с электрообогревом (опция) | 15 |
| 10 | Ветровое стекло с электрообогревом (опция) | 15 |
| 11 | Багажник открыт | 10 |
| 12 | Наружные подголовники задних сидений с электроприводом складывания (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Панель управления климатической системой | 5 |
| 15 | ||
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | ||
| 18 | Система подушек безопасности, датчик веса пассажира | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Педаль акселератора, функция автоматического затемнения зеркал, подогрев задних сидений (опция) | 7.5 |
| 21 | - | |
| 22 | Стоп-сигналы | 5 |
| 23 | Люк с электроприводом (опция) | 20 |
| 24 | Иммобилайзер | 5 |

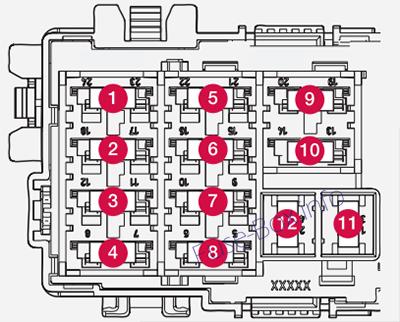

грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | - | |
| 6 | ||
| 7 | Задняя розетка 12 вольт | 15 |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | - | - |

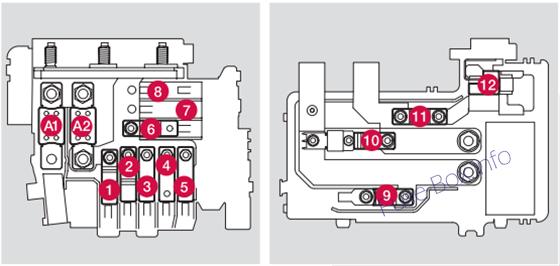

Холодная зона моторного отсека
| № | Функция | A |
|---|---|---|
| A1 | Автоматический выключатель: центральный электрический модуль в моторном отсеке | 175 |
| A2 | Автоматический выключатель: блоки предохранителей под бардачком, центральный электрический модуль в багажнике | 175 |
| 1 | ||
| 2 | Автоматический выключатель: блок предохранителей B под перчаточным ящиком | 50 |
| 3 | Автоматический выключатель: блок предохранителей A под перчаточным ящиком | 60 |
| 4 | Автоматический выключатель: блок предохранителей A под перчаточным ящиком | 60 |
| 5 | Автоматический выключатель: центральный электрический модуль в багажнике | 60 |
| 6 | Вентилятор климатической системы | 40 |
| 7 | ||
| 8 | ||
| 9 | Реле стартера | 30 |
| 10 | Внутренний диод | 50 |
| 11 | Вспомогательная батарея | 70 |
| 12 | Центральный электрический модуль: опорное напряжение вспомогательной батареи, точка зарядки вспомогательной батареи | 15 |
Предохранители A1, A2 и 1–11 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранитель 12 можно заменить в любое время, когда это необходимо.
Предохранитель 12 можно заменить в любое время, когда это необходимо.
2016
Моторного отсека
| № | Функция | A |
|---|---|---|
| 1 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 50 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 50 |
| 3 | Основной предохранитель центрального электрического блока в багажном отделении (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 4 | Основной предохранитель блока реле/предохранителей под перчаточным ящиком | 60 |
| 5 | Основной предохранитель блока реле/предохранителей под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 6 | ||
| 7 | Электрический дополнительный отопитель (не используется на автомобилях с опциональной функцией Start/Stop) | 100 |
| 8 | Обогрев ветрового стекла (не используется на автомобилях с опциональной функцией Start/Stop), левая сторона | 40 |
| 9 | Стеклоочистители | 30 |
| 10 | Стояночный обогреватель (опция) | 25 |
| 11 | Вентилятор вентиляции (не используется на автомобилях с опциональной функцией Start/Stop) | 40 |
| 12 | Обогрев ветрового стекла (не используется на автомобилях с опциональной функцией Start/Stop), правая сторона | 40 |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | Омыватели фар (опция) | 20 |
| 16 | Регулировка уровня фар (опция); Активные ксеноновые фары — ABL (опция) | 10 |
| 17 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 20 |
| 18 | ABS | 5 |
| 19 | Регулируемое усилие на руле (опция) | 5 |
| 20 | Модуль управления двигателем; модуль управления трансмиссией; Подушки безопасности | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | ||
| 23 | Управление фарами | 5 |
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | Катушки реле | 5 |
| 28 | Дополнительные лампы (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Катушка реле в главном реле системы управления двигателем (4-цил.); Модуль управления двигателем (4-цил.) | 5 |
| 30 | Катушка реле в главном реле системы управления двигателем (5, 6-цил.); Модуль управления двигателем (5, 6-цил.) | 10 |
| 31 | Модуль управления коробкой передач | 15 |
| 32 | Электромагнитная муфта кондиционера (5, 6-цил. бензин); Вспомогательный насос охлаждающей жидкости (4-цил. дизель) | 15 |
| 33 | Катушка реле в реле электромагнитной муфты кондиционера (5-, 6-цил. бензин); Катушки реле в центральном электрическом блоке в холодной зоне моторного отсека (Start/Stop) | 5 |
| 34 | Пусковое реле (5-, 6-цил. бензин) (не используется на автомобилях с опциональной функцией Start/Stop) | 30 |
| 35 | Модуль управления накалом (5-цил. дизель) | 10 |
| 35 | Модуль управления двигателем (4-цил.); Катушки зажигания (5, 6-цил. бензин); Конденсатор (6-цил.) | 20 |
| 36 | Блок управления двигателем (5, 6-цил. бензин) | 10 |
| 36 | Модуль управления двигателем (5-цил. дизель) | 15 |
| 36 | Модуль управления двигателем (4-цил.) | 20 |
| 37 | Датчик массового расхода воздуха (4-цил.); Термостат(4-цил. бензин); клапан EVAP (4-цил. бензин); Насос охлаждения для EGR (4-цил. Дизель) | 10 |
| 37 | Датчик массового расхода воздуха (5-цил. дизель, 6-цил.); Клапаны управления (5-цил. Дизель); Форсунки (5, 6-цил. бензин); Модуль управления двигателем (5, 6-цил. бензин) | 15 |
| 38 | Электромагнитная муфта кондиционера (5, 6-цил.); Клапаны (5, 6-цил.); Модуль управления двигателем (6-цил.); Датчик массового расхода воздуха (5-цил. бензин); Датчик уровня масла | 10 |
| 38 | Клапаны (4-цил.); Масляный насос (4-цил. бензин); Лямбда-зонд, центральный (4-цил. бензин); Лямбдазонд, задний (4-цил. Дизель) | 15 |
| 39 | Лямбда-зонд передний (4-цил.); Лямбда-зонд, задний (4-цил. бензин), клапан EVAP (5-, 6-цил. бензин); Лямбда-зонды (5, 6-цил.); Крышка ролика радиатора модуля управления (5-цил. дизель) | 15 |
| 40 | Насос охлаждающей жидкости (5-цил. бензин); Подогреватель вентиляции картерных газов (5-цил. бензин); Масляный насос АКПП (5-цил. бензиновый Start/Stop) | 10 |
| 40 | Катушки зажигания (4-цил. бензин) | 15 |
| 40 | Подогрев дизельного фильтра (дизель) | 20 |
| 41 | Модуль управления, крышка валика радиатора (5-цил. бензин) | 5 |
| 41 | Электромагнитная муфта кондиционера (4-цил.); Модуль управления накалом (4-цил. дизель); Масляный насос (4-цил. Дизель) | 7.5 |
| 41 | Подогреватель вентиляции картерных газов (5-цил. дизель); Масляный насос АКПП (5-цил. дизель Start/Stop) | 10 |
| 42 | Насос охлаждающей жидкости (4-цил. бензин) | 50 |
| 42 | Свечи накаливания (дизель) | 70 |
| 43 | Вентилятор охлаждения (4-5-цил. бензин) | 60 |
| 43 | Вентилятор охлаждения (6-цил., 4-, 5-цил. дизель) | 80 |
| 44 | Усилитель руля | 100 |
Предохранители 1–7 и 42–44 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены в мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены в мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».
Под бардачком (блок предохранителей А)
| № | Функция | A |
|---|---|---|
| 1 | Основной предохранитель модуля управления аудиосистемой (опция); Первичный предохранитель для предохранителей 16-20: Информационно-развлекательная система | 40 |
| 2 | Омыватели ветрового стекла | 25 |
| 3 | - | - |
| 4 | ||
| 5 | ||
| 6 | Дверная ручка (без ключа (опция)) | 5 |
| 7 | - | - |
| 8 | Панель управления, дверь водителя | 20 |
| 9 | Панель управления, дверь переднего пассажира | 20 |
| 10 | Панель управления, дверь заднего пассажира, правая | 20 |
| 11 | Панель управления, задняя пассажирская дверь, левая | 20 |
| 12 | Без ключа (опция) | 7.5 |
| 13 | Сиденье с электроприводом, сторона водителя (опция) | 20 |
| 14 | Сиденье с электроприводом, сторона пассажира (опция) | 20 |
| 15 | ||
| 16 | Модуль управления информационно-развлекательной системой или экран | 5 |
| 17 | Блок управления аудиосистемой (усилитель) (опция); телевизор (опция); Цифровое радио (опция) | 10 |
| 18 | Модуль управления аудиосистемой или модуль управления Sensus | 15 |
| 19 | Телематика (Опция); Bluetooth (опция) | 5 |
| 20 | ||
| 21 | Люк (опция); Внутреннее освещение крыши; Датчик климата (опция); Электродвигатели заслонки, воздухозаборник | 5 |
| 22 | Розетка 12 В, туннельная консоль | 15 |
| 23 | Обогрев заднего правого сиденья (опция) | 15 |
| 24 | Обогрев заднего левого сиденья (опция) | 15 |
| 25 | Дополнительный электронагреватель (опция) | 5 |
| 26 | Обогрев сиденья со стороны переднего пассажира | 15 |
| 27 | Обогрев переднего сиденья со стороны водителя | 15 |
| 28 | помощь при парковке (опция); Парковочная камера (опция); БЛИС (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 15 |
| 30 | Активное шасси Four-C (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | A |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Освещение салона; Панель управления водительской двери, электростеклоподъемники; Сиденья с электроприводом (опция) | 7.5 |
| 4 | Комбинированная панель приборов | 5 |
| 5 | Адаптивный круиз-контроль, система предупреждения о столкновении ACC (опция) | 10 |
| 6 | Освещение салона; Датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок, лючок бензобака | 10 |
| 9 | Рулевое колесо с подогревом (опция) | 15 |
| 10 | Обогрев ветрового стекла (опция) | 15 |
| 11 | Отпирание, крышка багажника | 10 |
| 12 | Складной подголовник (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Тревога детектора движения (опция); Климатическая панель | 5 |
| 15 | Блокировка руля | 15 |
| 16 | Сирена (опция); Разъем канала передачи данных OBDII | 5 |
| 17 | - | - |
| 18 | Подушки безопасности | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Датчик педали акселератора; Затемнение внутреннего зеркала заднего вида (опция); Обогрев заднего сиденья (опция) | 7.5 |
| 21 | Модуль управления информационно-развлекательной системой (Performance); Аудио (производительность) | 15 |
| 22 | Стоп-сигнал | 5 |
| 23 | Люк (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | - | |
| 6 | ||
| 7 | Задняя розетка 12 вольт | 15 |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | - | - |
Холодная зона моторного отсека
| № | Функция | A |
|---|---|---|
| A1 | Главный предохранитель центрального электрического блока в моторном отсеке | 175 |
| A2 | Главный предохранитель центрального электронного модуля (CEM) под перчаточным ящиком, блок реле/предохранителей под перчаточным ящиком, центральный электрический блок в багажном отделении | 175 |
| 1 | Электрический дополнительный обогреватель* | 100 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 50 |
| 3 | Основной предохранитель блока реле/предохранителей под перчаточным ящиком | 60 |
| 4 | Обогрев ветрового стекла (опция) | 60 |
| 5 | Главный предохранитель центрального электрического блока в грузовом отсеке | 60 |
| 6 | Вентилятор | 40 |
| 7 | ||
| 8 | ||
| 9 | Пусковое реле | 30 |
| 10 | ||
| 11 | Поддержка батареи | 70 |
| 12 | Центральный электронный модуль (CEM) - батарея поддержки эталонного напряжения | 5 |
Предохранители A1, A2 и 1–11 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранитель 12 можно заменить в любое время, когда это необходимо.
Предохранитель 12 можно заменить в любое время, когда это необходимо.
2017
Моторного отсека
| № | Функция | A |
|---|---|---|
| 1 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 50 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 50 |
| 3 | Основной предохранитель центрального электрического блока в багажном отделении (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 4 | Основной предохранитель блока реле/предохранителей под перчаточным ящиком | 60 |
| 5 | Основной предохранитель блока реле/предохранителей под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 6 | ||
| 7 | Электрический дополнительный отопитель (не используется на автомобилях с опциональной функцией Start/Stop) | 100 |
| 8 | Обогрев ветрового стекла (не используется на автомобилях с опциональной функцией Start/Stop), левая сторона | 40 |
| 9 | Стеклоочистители | |
| 10 | Стояночный обогреватель (опция) | |
| 11 | Вентилятор вентиляции (не используется на автомобилях с опциональной функцией Start/Stop) | |
| 12 | Обогрев ветрового стекла (не используется на автомобилях с опциональной функцией Start/Stop), правая сторона | 40 |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | Омыватели фар (опция) | 20 |
| 16 | Регулировка уровня фар (опция); Активные ксеноновые фары — ABL (опция) | 10 |
| 17 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 20 |
| 18 | ABS | 5 |
| 19 | Регулируемое усилие на руле (опция) | 5 |
| 20 | Модуль управления двигателем; модуль управления трансмиссией; Подушки безопасности | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | - | - |
| 23 | Управление фарами | 5 |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | Катушки реле | 5 |
| 28 | Дополнительные лампы (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Катушка реле в главном реле системы управления двигателем (4-цил.); Модуль управления двигателем (4-цил.) | 5 |
| 30 | Катушка реле в главном реле системы управления двигателем (5-цил. дизель); Модуль управления двигателем (5-цил. дизель) | 10 |
| 31 | Модуль управления коробкой передач | 15 |
| 32 | Вспомогательный насос охлаждающей жидкости (4-цил. дизель) | 15 |
| 33 | Катушки реле в центральном электрическом блоке в холодной зоне моторного отсека Старт/Стоп | 5 |
| 34 | - | - |
| 35 | Модуль управления накалом (5-цил. дизель) | 10 |
| 35 | Модуль управления двигателем (4-цил.) 20 | 20 |
| 36 | Модуль управления двигателем (5-цил. дизель) | 15 |
| 36 | Модуль управления двигателем (4-цил.) | 20 |
| 37 | Датчик массового расхода воздуха (4-цил.); Термостат(4-цил. бензин); клапан EVAP (4-цил. бензин); Насос охлаждения для EGR (4-цил. Дизель) | 10 |
| 37 | Расходомер воздуха (5-цил. дизель); Клапаны управления (5-цил. Дизель) | 15 |
| 38 | Электромагнитная муфта кондиционера (5-цил. дизель); Клапаны (5-цил. Дизель); Датчик уровня масла | 10 |
| 38 | Клапаны (4-цил.); Масляный насос (4-цил. бензин); Лямбда-зонд, центральный (4-цил. бензин); Лямбда-зонд, задний (4-цил. Дизель) | 15 |
| 39 | Лямбда-зонд передний (4-цил.); Лямбда-зонд, задний (4-цил. бензин) Лямбда-зонды (5-цил. дизель); Блок управления, крышка валика радиатора (5-цил. дизель) | 15 |
| 40 | Катушки зажигания (4-цил. бензин) | 15 |
| 40 | Подогрев дизельного фильтра (дизель) | 20 |
| 41 | Электромагнитная муфта кондиционера (4-цил.); Модуль управления накалом (4-цил. дизель); Масляный насос (4-цил. Дизель) | 7.5 |
| 41 | Подогреватель вентиляции картерных газов (5-цил. дизель); Масляный насос АКПП (5-цил. дизель Start/Stop) | 10 |
| 42 | Насос охлаждающей жидкости (4-цил. бензин) | 50 |
| 42 | Свечи накаливания (дизель) | 70 |
| 43 | Вентилятор охлаждения (бензин) (в зависимости от варианта вентилятора охлаждения) | 60/80 |
| 43 | Вентилятор охлаждения (дизель) | 80 |
| 44 | Усилитель руля | 100 |
Предохранители 1–7 и 42–44 относятся к типу «Midi Fuse» и должны заменяться только в мастерской.
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены в мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».
Предохранители 8-15 и 34 относятся к типу «JCASE» и должны быть заменены в мастерской.
Предохранители 16-33 и 35-41 относятся к типу «Mini Fuse».
Под бардачком (блок предохранителей А)
| № | Функция | A |
|---|---|---|
| 1 | Основной предохранитель модуля управления аудиосистемой (опция); Первичный предохранитель для предохранителей 16-20: Информационно-развлекательная система | 40 |
| 2 | Омыватели ветрового стекла | 25 |
| 3 | - | - |
| 4 | ||
| 5 | ||
| 6 | Дверная ручка (без ключа (опция)) | 5 |
| 7 | - | - |
| 8 | Панель управления, дверь водителя | 20 |
| 9 | Панель управления, дверь переднего пассажира | 20 |
| 10 | Панель управления, дверь заднего пассажира, правая | 20 |
| 11 | Панель управления, задняя пассажирская дверь, левая | 20 |
| 12 | Без ключа (опция) | 7.5 |
| 13 | Сиденье с электроприводом, сторона водителя (опция) | 20 |
| 14 | Сиденье с электроприводом, сторона пассажира (опция) | 20 |
| 15 | ||
| 16 | Модуль управления информационно-развлекательной системой или экран | 5 |
| 17 | Блок управления аудиосистемой (усилитель) (опция); телевизор (опция); Цифровое радио (опция) | 10 |
| 18 | Модуль управления аудиосистемой или модуль управления Sensus | 15 |
| 19 | Телематика (Опция); Bluetooth (опция) | 5 |
| 20 | ||
| 21 | Люк (опция); Внутреннее освещение крыши; Датчик климата (опция); Электродвигатели заслонки, воздухозаборник | 5 |
| 22 | Розетка 12 В, туннельная консоль | 15 |
| 23 | Обогрев заднего правого сиденья (опция) | 15 |
| 24 | Обогрев заднего левого сиденья (опция) | 15 |
| 25 | Дополнительный электронагреватель (опция) | 5 |
| 26 | Обогрев сиденья со стороны переднего пассажира | 15 |
| 27 | Обогрев переднего сиденья со стороны водителя | 15 |
| 28 | помощь при парковке (опция); Парковочная камера (опция); БЛИС (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 15 |
| 30 | Активное шасси Four-C (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | A |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Освещение салона; Панель управления водительской двери, электростеклоподъемники; Сиденья с электроприводом* | 7.5 |
| 4 | Комбинированная панель приборов | 5 |
| 5 | Адаптивный круиз-контроль, система предупреждения о столкновении ACC* | 10 |
| 6 | Освещение салона; Датчик дождя (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок, лючок бензобака | 10 |
| 9 | Рулевое колесо с подогревом (опция) | 15 |
| 10 | Обогрев ветрового стекла (опция) | 15 |
| 11 | Отпирание, крышка багажника | 10 |
| 12 | Складной подголовник (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Тревога детектора движения (опция); Климатическая панель | 5 |
| 15 | Блокировка руля | 15 |
| 16 | Сирена (опция); Разъем канала передачи данных OBDII | 5 |
| 17 | - | - |
| 18 | Подушки безопасности | 10 |
| 19 | Система предупреждения о столкновении (опция) | 5 |
| 20 | Датчик педали акселератора; Затемнение внутреннего зеркала заднего вида (опция); Обогрев заднего сиденья (опция) | 7.5 |
| 21 | Модуль управления информационно-развлекательной системой (Performance); Аудио (производительность) | 15 |
| 22 | Стоп-сигнал | 5 |
| 23 | Люк (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | - | |
| 6 | ||
| 7 | Задняя розетка 12 вольт | 15 |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | - | - |
Холодная зона моторного отсека
| № | Функция | A |
|---|---|---|
| A1 | Главный предохранитель центрального электрического блока в моторном отсеке | 175 |
| A2 | Главный предохранитель центрального электронного модуля (CEM) под перчаточным ящиком, блок реле/предохранителей под перчаточным ящиком, центральный электрический блок в багажном отделении | 175 |
| 1 | Дополнительный электронагреватель (опция) | 100 |
| 2 | Основной предохранитель центрального электронного модуля (CEM) под перчаточным ящиком | 50 |
| 3 | Основной предохранитель блока реле/предохранителей под перчаточным ящиком | 60 |
| 4 | Обогрев ветрового стекла (опция) | 60 |
| 5 | Главный предохранитель центрального электрического блока в грузовом отсеке | 60 |
| 6 | Вентилятор | 40 |
| 7 | ||
| 8 | ||
| 9 | Пусковое реле | 30 |
| 10 | ||
| 11 | Поддержка батареи | 70 |
| 12 | Центральный электронный модуль (CEM) - батарея поддержки эталонного напряжения | 5 |
Предохранители A1, A2 и 1–11 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранитель 12 можно заменить в любое время, когда это необходимо.
Предохранитель 12 можно заменить в любое время, когда это необходимо.
2018
Моторного отсека
| № | Функция | A |
|---|---|---|
| 1 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 50 |
| 2 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком | 50 |
| 3 | Автоматический выключатель: центральный электрический модуль в багажнике (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 4 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 5 | Автоматический выключатель: центральный электрический модуль под перчаточным ящиком (не используется на автомобилях с опциональной функцией Start/Stop) | 60 |
| 6 | - | |
| 7 | - | |
| 8 | Ветровое стекло с закруглением (опция), сторона водителя | 40 |
| 9 | Дворники | 30 |
| 10 | - | |
| 11 | Вентилятор климатической установки (не используется на автомобилях с опциональной функцией Start/Stop) | 40 |
| 12 | Ветровое стекло со шторкой (опция), сторона пассажира | 40 |
| 13 | насос АБС | 40 |
| 14 | Клапаны АБС | 20 |
| 15 | Омыватели фар | 20 |
| 16 | Active Bending Lights — корректор фар (опция) | 10 |
| 17 | Центральный электрический модуль (под бардачком) | 20 |
| 18 | ABS | 5 |
| 19 | Регулируемое усилие на руле (опция) | 5 |
| 20 | Модуль управления двигателем (ECM), трансмиссия, SRS | 10 |
| 21 | Форсунки омывателя с подогревом (опция) | 10 |
| 22 | - | |
| 23 | Панель освещения | 5 |
| 24 | - | |
| 25 | - | |
| 26 | - | |
| 27 | Катушки реле | 5 |
| 28 | Дополнительные фары (опция) | 20 |
| 29 | Horn | 15 |
| 30 | Катушки реле, модуль управления двигателем (ECM) | 10 |
| 31 | Модуль управления — автоматическая коробка передач | 15 |
| 32 | Компрессор кондиционера (кроме 4-цил. двигателей) | 15 |
| 33 | Катушки реле кондиционера, катушки реле в холодной зоне моторного отсека для старт/стоп | 5 |
| 34 | Реле стартера (не используется на автомобилях с опциональной функцией Start/Stop) | 30 |
| 35 | Блок управления двигателем (4-цил. двигатели) Катушки зажигания (5-цил. двигатели) | 20 |
| 36 | Модуль управления двигателем (4-цилиндровые двигатели) | 20 |
| 36 | Модуль управления двигателем (5-цил. двигатели) | 10 |
| 37 | 4-цил. двигатели: расходомер воздуха, термостат, клапан EVAP | 10 |
| 37 | 5-цил. двигатели: система впрыска, модуль управления двигателем | 15 |
| 38 | Компрессор кондиционера (5-цил. двигатели), клапаны двигателя, датчик уровня масла (только 5-цил.) | 10 |
| 38 | Клапаны двигателя/масляный насос/центральный кислородный датчик с обогревом (4-цил. двигатели) | 15 |
| 39 | Лямбда-зонды передние/задние с подогревом (4-цил. двигатели), клапан EVAP (5-цил. двигатели), лямбда-зонды с подогревом (5-цил. двигатели) | 15 |
| 40 | Масляный насос/нагреватель вентиляции картера/насос охлаждающей жидкости (5-цил. двигатели) | 10 |
| 40 | Катушки зажигания (4-цил. двигатели) | 15 |
| 41 | Обнаружение утечки топлива (5-цил. двигатели), модуль управления заслонкой радиатора (5-цил. двигатели) | 5 |
| 41 | Обнаружение утечки топлива, соленоид кондиционера (4-цил. двигатели) | 7.5 |
| 42 | Насос охлаждающей жидкости (4-цил. двигатели) | 50 |
| 43 | Охлаждающий вентилятор | 60 или 80 (4-цил. двигатели), 60 (5-цил. двигатели) |
| 44 | Усилитель руля | 100 |
Предохранители 16 – 33 и 35 – 41 при необходимости можно заменить в любое время.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранители 1 – 15, 34 и 42 – 44 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Под бардачком (блок предохранителей А)
| № | Функция | A |
|---|---|---|
| 1 | Автоматический выключатель информационно-развлекательной системы и предохранителей 16-20 | 40 |
| 2 | Омыватели ветрового стекла | 25 |
| 3 | - | |
| 4 | - | |
| 5 | - | |
| 6 | Бесключевой привод (опция) (дверные ручки) | 5 |
| 7 | - | |
| 8 | Органы управления в двери водителя | 20 |
| 9 | Органы управления в двери переднего пассажира | 20 |
| 10 | Органы управления в правой задней пассажирской двери | 20 |
| 11 | Органы управления в левой задней пассажирской двери | 20 |
| 12 | Бесключевой привод (опция) | 7.5 |
| 13 | Сиденье водителя с электроприводом (опция) | 20 |
| 14 | Сиденье переднего пассажира с электроприводом (опция) | 20 |
| 15 | - | |
| 16 | Дисплей информационно-развлекательной системы | 5 |
| 17 | Информационно-развлекательная система: усилитель, спутниковое радио Sir-iusXM (опция) | 10 |
| 18 | Модуль управления датчиком | 15 |
| 19 | Система громкой связи Bluetooth | 5 |
| 20 | ||
| 21 | Люк с электроприводом (опция), плафон освещения салона, датчик климат-контроля | 5 |
| 22 | 12-вольтовые розетки в туннельной консоли | 15 |
| 23 | Обогрев заднего сиденья (со стороны пассажира) (опция) | 15 |
| 24 | Обогрев заднего сиденья (со стороны водителя) (опция) | 15 |
| 25 | - | |
| 26 | Сиденье переднего пассажира с подогревом (опция) | 15 |
| 27 | Сиденье водителя с подогревом (опция) | 15 |
| 28 | Система помощи при парковке (опция), информационная система слепых зон (BUS) (опция), камера помощи при парковке (опция) | 5 |
| 29 | Модуль управления полным приводом (опция) | 15 |
| 30 | Активная система шасси (опция) | 10 |
Под бардачком (блок предохранителей B)
| № | Функция | A |
|---|---|---|
| 1 | - | |
| 2 | - | |
| 3 | Переднее освещение салона, управление стеклоподъемниками на двери водителя, сиденье(я) с электроприводом (опция), | 7.5 |
| 4 | Приборная доска | 5 |
| 5 | Адаптивный круиз-контроль/предупреждение о столкновении (опция) | 10 |
| 6 | Освещение салона, датчик дождя (опция), HomeLINK (опция), беспроводная система управления (опция) | 7.5 |
| 7 | Модуль рулевого колеса | 7.5 |
| 8 | Центральный замок: лючок бензобака | 10 |
| 9 | Рулевое колесо с электрообогревом (опция) | 15 |
| 10 | Ветровое стекло с электрообогревом (опция) | 15 |
| 11 | Багажник открыт | 10 |
| 12 | Наружные подголовники задних сидений с электроприводом складывания (опция) | 10 |
| 13 | Топливный насос | 20 |
| 14 | Панель управления климатической системой | 5 |
| 15 | ||
| 16 | Сигнализация, Бортовая система диагностики | 5 |
| 17 | Спутниковое радио (опция), усилитель аудиосистемы | 10 |
| 18 | Система подушек безопасности, датчик веса пассажира | 10 |
| 19 | Система предупреждения о столкновении | 5 |
| 20 | Датчик педали акселератора, функция автоматического затемнения зеркал, подогрев задних сидений (опция) | 7.5 |
| 21 | - | |
| 22 | Стоп-сигналы | 5 |
| 23 | Люк с электроприводом (опция) | 20 |
| 24 | Иммобилайзер | 5 |
грузовой отсек
| № | Функция | Amp |
|---|---|---|
| 1 | Электрический стояночный тормоз (левая сторона) | 30 |
| 2 | Электрический стояночный тормоз (правая сторона) | 30 |
| 3 | Обогрев заднего стекла | 30 |
| 4 | Розетка 2 для прицепа (опция) | 15 |
| 5 | - | |
| 6 | ||
| 7 | Задняя розетка 12 вольт | 15 |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | Розетка для прицепа 1 (опция) | 40 |
| 12 | - | - |
Холодная зона моторного отсека
| № | Функция | A |
|---|---|---|
| A1 | Автоматический выключатель: центральный электрический модуль в моторном отсеке | 175 |
| A2 | Автоматический выключатель: блоки предохранителей под бардачком, центральный электрический модуль в багажнике | 175 |
| 1 | ||
| 2 | Автоматический выключатель: блок предохранителей B под перчаточным ящиком | 50 |
| 3 | Автоматический выключатель: блок предохранителей A под перчаточным ящиком | 60 |
| 4 | Автоматический выключатель: блок предохранителей A под перчаточным ящиком | 60 |
| 5 | Автоматический выключатель: центральный электрический модуль в багажнике | 60 |
| 6 | Вентилятор климатической системы | 40 |
| 7 | ||
| 8 | ||
| 9 | Реле стартера | 30 |
| 10 | Внутренний диод | 50 |
| 11 | Вспомогательная батарея | 70 |
| 12 | Центральный электрический модуль: опорное напряжение вспомогательной батареи, точка зарядки вспомогательной батареи | 15 |
Предохранители A1, A2 и 1–11 являются реле/автоматическими выключателями и должны быть удалены или заменены только обученным и квалифицированным специалистом по обслуживанию Volvo.
Предохранитель 12 можно заменить в любое время, когда это необходимо.
Предохранитель 12 можно заменить в любое время, когда это необходимо.
